Датчик Холла — назначение и принцип действия

На примере датчика Холла, применяемого в бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика Холла

Датчик Холла предназначен для определения момента искрообразования в бесконтактной системе зажигания (БСЖ) автомобиля.

Принцип действия датчика Холла

Принцип действия датчика основан на эффекте Холла, когда магнитное поле проводника изменяется при прохождении в нем специального экрана с прорезями.

На практике это выглядит так: датчик Холла автомобилей ВАЗ 2108, 2109, 21099 установлен на опорной пластине трамблера и состоит из двух частей – магнита и элемента Холла с усилителем. На датчик Холла подается напряжение с коммутатора (вывод 5) через токовый красный провод. «Масса» так же с коммутатора – бело-черный провод с вывода 3. Магнит создает магнитное поле, элемент Холла принимает его, создает напряжение, которое усиливает усилитель и через зеленый импульсный провод напряжение подается на коммутатор (вывод 6).

Для изменения магнитного поля применяется экран с четырьмя прорезями, который вращается вместе с валом распределителя зажигания (трамблера) проходя между магнитом и принимающей частью датчика Холла. При прохождении в пазу датчика прорези экрана магнитное поле имеет определенную величину и соответственно датчик выдает на коммутатор электрический ток определенного напряжения (9-12 В). При прохождении в пазу датчика зубца экрана магнитное поле экранируется и не поступает на приемник датчика, при этом напряжение, поступающее на коммутатор, падает (0-0,5 В).

Устройство датчика Холла. на примере трамблера системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Соответственно коммутатор прерывает электрический ток, подающийся на катушку зажигания, магнитное поле в ней резко сжимается и, пересекая витки обмотки, производит ЭДС 22-25 кВ (ток высокого напряжения). Ток через бронепровода попадает на распределитель трамблера и далее на свечи зажигания, производя разряд, поджигающий топливную смесь. Прохождение каждого из четырех зубцов экрана в прорези датчика соответствует такту сжатия в одном из четырех цилиндров двигателя.

Примечания и дополнения

— На эффекте Холла основан принцип действия еще нескольких автомобильных датчиков, например, датчика скорости инжекторных ВАЗ 21083, 21093, 21099.

— Подробно о неисправностях датчика Холла — «Признаки неисправности датчика Холла».

— Самостоятельно снимаем Датчик Холла — «Как своими силами снять и заменить датчик Холла?».

Еще статьи по датчикам автомобилей ВАЗ 2108, 2109, 21099

— Проверка датчика Холла

— Датчик указателя температуры охлаждающей жидкости автомобилей ВАЗ 21083, 21093, 21099

— Принцип действия бесконтактной системы зажигания

— Схема «устройство датчика кислорода ЭСУД ВАЗ 21083, инжектор»

— Датчик давления масла ВАЗ 2108, 2109, 21099

— Датчик уровня топлива ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Автор MechanikОпубликовано 25. 02.201921.07.2022Рубрики Принцип действия, Система зажигания автомобиля ВАЗ 2108, 2109, 21099Метки датчик, действия, назначение, принцип, Холла 11 858 views

проверка, схема, замена, где находится

Установленный в ВАЗ 2108 и 2109 датчик Холла отвечает за определение момента проскакивание искры. В отличие от двигателей с установленным карбюратором здесь присутствует бесконтактная система зажигания. Ее преимущество заключается в том, что при более сильной искре происходит повышенное сгорание горючей смеси, сопровождаемое увеличением мощности мотора. Здесь датчик выполняет важную функцию.

Содержание

• 1 Где находится датчик Холла
• 2 Устройство и принцип работы
• 3 Схема подключения
• 4 Признаки неисправности
• 5 Как проверить
• 6 Замена
• 7 Цены

Где находится датчик Холла

Задачи, возлагаемые на элемент, предопределили его расположение в трамблере, который имеет иное название — распределитель зажигания. Здесь он находится под бегунком на пластине. Удержание осуществляется с помощью двух винтов.

Устройство и принцип работы

Конструкция контроллера состоит из следующих деталей:

• магнит;
• ротор;
• микросхема;
• корпус из пластмассы;
• выводы;
• магнитопроводы.

Работа датчика основывается на эффекте Холла. Принцип действия элемента заключается в следующем:

1. На роторе находятся четыре зубца, которые вращаются во время работы двигателя.
2. Постоянно считываются импульсы.
3. Полученная информация в виде сигнала отправляется на коммутатор.
4. Импульс поступает на установленную катушку.
5. Усиленное напряжение в 22–25 кВ подается на свечи.

Тип функционирования не отличается сложностью.

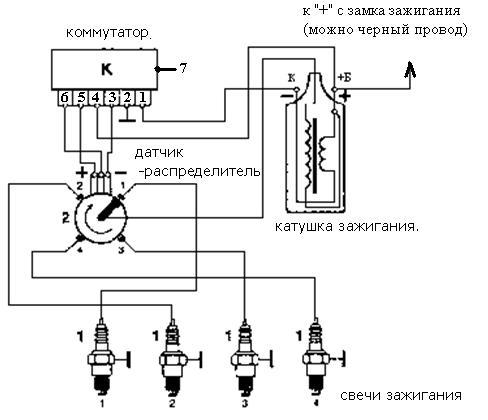

Схема подключения

На рисунке представлена принципиальный электрический рисунок для ВАЗ 2108 и 2109 с распиновкой контактов.

Работа системы зажигания осуществляется следующим образом:

1. По проводу напряжение на датчик передается от переключателя через красный провод.
2. Магнитом создается поле.
3. К коммутатору подается импульс через зеленый провод.

С помощью элемента Холла регулируется напряжение, направленное на высоковольтную катушку.

Признаки неисправности

С течением времени прибор приходит в негодность. Распознать это можно по следующим признакам:

• двигатель плохо работает или глохнет;
• мотор не держит холостой ход;
• наблюдается детонация автомобиля;
• в процессе движения движок сам выключается.

Не всегда неполадки носят серьезный характер. Иногда причиной является простое окисление контактов. Достаточно их пошевелить, чтобы работа двигателя восстановилась. Такие симптомы проявляются из-за ослабления крепежа датчика. Для этого его необходимо подтянуть. Случается, что причина лежит в коротком замыкании проводки.

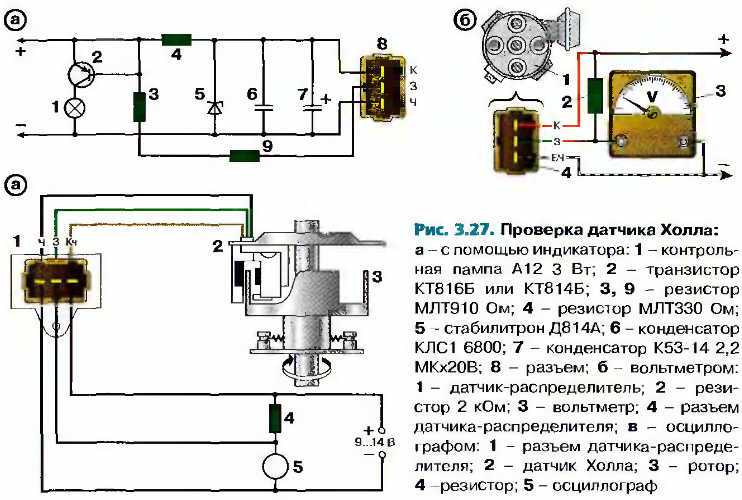

Как проверить

При подозрениях на неисправность датчика, его диагностику можно провести так:

1. С помощью исправного элемента. От основного датчика отключается питание и подключается к новому прибору. Затем вынимается центральный провод зажигания и укладывается на металлическую поверхность. Делается это с целью визуальной фиксации искры. Включается зажигание. Для имитации работы экрана рядом с магнитом совершаются движения тонким металлическим предметом. Если заметно появление искры, значит, родной датчик был неисправен.
2. С применением прибора мультиметра. Сначала он переводится в режим работы вольтметра. Подключаются провода измерителя к элементу. При движении металлическим предметом внутри датчика будет происходить имитация работы экрана. Если прибор будет показывать изменение напряжения в пределах от 0.4 В до 11 В, значит, элемент исправен.
3. С помощью создания имитации нового датчика. От элемента отсоединяется питание. Вынимается центральный провод трамблера, который помещается на массу с целью наблюдения за искрой. На следующем этапе замыкаются контакты «3» и «6» и наблюдается за появлением искры. Неисправность датчика подтверждается в случае ее проскальзывания.

Если такая проверка указала на поломку, то элемент нужно выбросить и установить новый.

Замена

Когда проверка показала неисправность датчика, то для снятия необходимо подготовить ключ на 10 мм, и отвертку. Этапы процедуры:

1. От устройства отключается питание.
2. С автомобиля демонтируется трамблер.
3. Прибор относится на верстак и с него снимается крышка.
4. Осторожно демонтируется пыльник с бегунком.
5. Откручивается винт штекера.
6. Снимаются винты опорной пластины.
7. Демонтируется вакуумный корректор. Для этого выкручиваются 2 винта.
8. Достаются все провода.
9. Вынимается датчик вместе с опорной пластиной.
10. Устанавливается новый элемент, и монтаж проводится в обратном порядке.

Цены

Для ВАЗ 2108–2109 оригинальный номер прибора Холла — продукт с артикулом 21080-3706800-00. Если его не окажется в наличии — обратите внимание на аналоги. Возможные варианты представлены в таблице.

Представленные аналоги являются качественной продукцией, которую можно устанавливать на автомобиль.
