как с конденсатором, включения напрямую

Для циркуляции хладагента в холодильных установках используются насосные блоки с приводом от электрического двигателя. Знание схемы подключения компрессора холодильника понадобится начинающему мастеру или пользователю, самостоятельно обслуживающему холодильное оборудование. Корректная коммутация позволит уточнить пригодность мотора к эксплуатации, но точную причину поломки определит только специалист.

Подключение по инструкции

Электрический двигатель, используемый для привода насоса, оснащается двойной обмоткой возбуждения. Для старта оборудования требуется повышенная мощность, поэтому в конструкции мотора предусмотрена пусковая обмотка. После начала работы происходит автоматическое переключение питания на рабочую обмотку, что обеспечивает снижение энергопотребления. Дополнительные реле, поддерживающие требуемый температурный фон, расположены до корпуса компрессора.

Чтобы подключить компрессор холодильника по заводской схеме, потребуется использовать кабель, оснащенный штепсельной розеткой. Провода подводятся к выводам на корпусе реле, поскольку для питания используется переменный ток, то полярность соединения не учитывается. Для обеспечения надежного контакта на кабелях устанавливаются клеммы, тип элементов зависит от модификации и производителя реле. После включения штепселя в розетку мотор должен заработать, если пуск закончился неудачей, то следует начать проверку компонентов в цепи питания.

Как подключить без реле

В конструкции оборудования используется реле, которое переключает подачу тока в зависимости от режима работы. Изделие обеспечивает защиту обмоток электродвигателя, при его поломке или отсутствии нормальный пуск мотора невозможен. Владелец оборудования может имитировать работу реле, что позволяет проверить работоспособность компрессора. Эксплуатировать холодильник с отсутствующим реле категорически запрещается.

Для включения оборудования необходимо обеспечить подачу переменного тока напряжением 220 В на обе обмотки мотора. Для подсоединения изделия требуется медный кабель сечением не менее 0,75 мм² (допускается использование монолитного или многожильного провода). Для обеспечения контакта на концы провода устанавливаются соединительные клеммы, которые фиксируются припоем или обжатием специальным инструментом. Коммутация питания производится к выводам общей точки и рабочей обмотки (расположение элементов указывается на корпусе компрессора).

На части компрессоров для обеспечения доступа к контактным элементам потребуется снять специальную емкость из пластика, в которую собирается конденсат и талая вода.

Для подачи короткого импульса на пусковую обмотку используется электротехническая отвертка (с рукояткой из специального пластика) или отдельный тумблер. Кнопка помещается в разрыв провода, которым соединяются выводы обмоток. При исправных обмотках и подшипниковых опорах мотор начинает работать, пусковая обмотка отключается удалением отвертки или повторным нажатием на переключатель.

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Техникой какого производителя пользуетесь дома?

• Bosch

• Samsung

• LG

• Karcher

• Philips

• Indesit

• Thomas

• Atlant

• Electrolux

• iRobot

• Ariston

• Dyson

• Vitek

• Beko

• Midea

• Haier

• Candy

• iLife

• Zelmer

• Redmond

• Siemens

• Kuppersberg

• Xiaomi

• Gorenje

• Miele

• Whirlpool

• Hansa

• Liebherr

• DeLonghi

• Scarlett

• Zanussi

• BBK

• AEG

• Smeg

• Nord

Poll Options are limited because JavaScript is disabled in your browser.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если в цепи имелся конденсатор, то он удаляется (выпаивается), последующий пуск производится через штатное реле.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Проверка правильности подключения

Проверка корректности подключения компрессора холодильной установки выполняется в соответствии с монтажной схемой, прилагаемой к инструкции по эксплуатации. Один провод, идущий от розетки, подключается напрямую к общей точке компрессора. Второй шнур проходит через блок управления холодильником, а затем подсоединяется к реле. Внутри корпуса устройства расположен биметаллический предохранитель, от него питание подается к контактным пластинам, которые распределяют энергию между обмотками (в зависимости от режима работы).

При проверке состояния цепей используется тестовый прибор, позволяющий определить обрывы электропроводки. Дополнительным тестом является контрольный замер давления, создаваемого поршневой группой насоса. Манометр устанавливается к напорной магистрали (предварительно отрезанной от трубок подачи хладагента), затем в систему заправляется газ. После подачи питания давление в системе должно составить не менее 6 МПа. Если давление ниже, то насос считается неисправным и подлежит замене (вне зависимости от состояния электрического привода).

Тестирование электрических цепей компрессора не всегда позволяет найти причину поломки холодильника. При использовании устройств инверторного типа для пуска двигателя необходим электронный блок, который установлен внутри холодильника. Попытки принудительно запустить такой электродвигатель приведут к коротким замыканиям и полной утрате работоспособности. Неработающие установки с электронным управлением и инверторным компрессором рекомендуется обслуживать в специализированных сервисных центрах, оснащенных соответствующим оборудованием.

Читайте также:

• Чем помыть новый холодильник перед первым использованием
• Что делать если не отключается холодильник
• Холодильник Indesit ITF 016 W с низким уровнем шума
• Встраиваемый двухкамерный холодильник Atlant ХМ 4307-000 с капельным типом разморозки

Рейтинг

( 2 оценки, среднее 2 из 5 )

Понравилась статья? Поделиться с друзьями:

Как подключить компрессор холодильника по схеме без реле и с конденсатором

Схема подключения компрессора холодильника понадобится, если в приборе возникнет какая-либо неисправность. При наличии необходимых знаний и опыта работу можно выполнить самостоятельно.

Содержание

1. Топ холодильников с инверторным компрессором
2. Где находится компрессор в холодильнике
3. Схема подключения компрессора холодильника
4. Распиновка
5. Как подключить компрессор от холодильника без реле напрямую
6. Как подключить компрессор к холодильнику с конденсатором
7. Проверка работоспособности подключенного компрессора, запуск двигателя
8. Рейтинг холодильников с инверторным компрессором
9. Samsung RS54N3003EF
10. LG GA-B419SWJL
11. Haier C2F737CBXG
12. Samsung RB30A32N0SA/WT
13. Samsung RB37A5000SA

Топ холодильников с инверторным компрессором

Место	Модель
1.	Samsung RS54N3003EF	Цены	Обзор
2.	LG GA-B419SWJL	Цены	Обзор
3.	Haier C2F737CBXG	Цены	Обзор
4.	Samsung RB30A32N0SA/WT	Цены	Обзор
5.	Samsung RB37A5000SA	Цены	Обзор

Ремонт холодильника должен осуществляться профессионалами. Не пытайтесь починить прибор, не обладая нужными навыками. Обратитесь в сервисный центр.

Схема подключения компрессора

Где находится компрессор в холодильнике

Этот узел расположен сзади аппарата в его нижней части. Компрессор относится к главной детали, благодаря которой в тепловой системе циркулирует холодильный агент. В зависимости от назначения в холодильнике могут быть поставлены два узла. В движение компрессор приводит мотор. Современные улучшенные модели приборов комплектуют поршневыми компрессорами, внутри них установлен двигатель.

Поршневые устройства меньше ломаются, потому что в них исключена потеря хладагента.

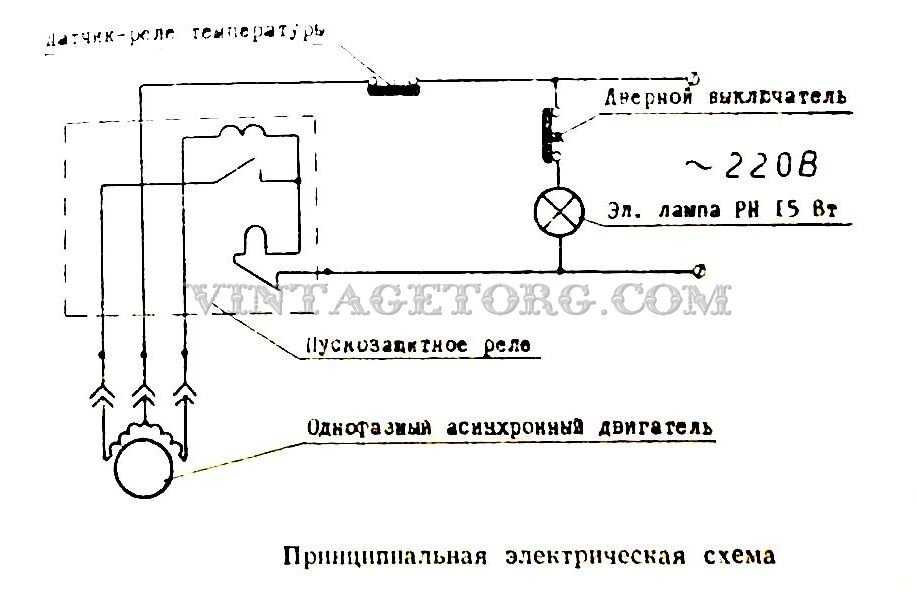

Схема подключения компрессора холодильника

Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.

Распиновка

На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:

• С – общий выход;
• S – клемма пусковой обмотки;
• M либо R – клемма рабочей обмотки.

Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками. Его измеряют тестером. Если компрессор исправен, то данные величины будут одинаковые. Допускается незначительное отклонение.

Как подключить компрессор от холодильника без реле напрямую

Схема подключения без реле

В первую очередь прозванивают общий вывод. Затем к нему приставляют клемму, вторую присоединяют к рабочей обмотке. Важно с помощью показателя сопротивления установить, какая из них рабочая. Значение должно быть небольшим, высокое указывает на пусковую обмотку.

Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя. Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую.

Неправильные действия приведут к серьезным поломкам.

Как подключить компрессор к холодильнику с конденсатором

Процедура подключения компрессора прибора с конденсатором начинается с того, что двигатель к электрической сети подсоединяют при помощи клеммников. Сначала создают контакт с общим проводом, а потом рабочим. Электроэнергию на стартовый выход подают посредством короткого контакта оголенного провода.

Процедуру следует проводить с осторожностью, чтобы не поразило током. После включения в сеть из нагнетательного устройства послышится гудение. Мотор начнет дуть воздух при контакте с пусковым выходом. Так он должен поработать не больше 15 минут. Корпус может нагреться до 50°. Нельзя допускать перегревания. Электродвигатель должен запуститься. Если этого сделать не удалось, надо проверить компоненты в цепи питания.

Проверка работоспособности подключенного компрессора, запуск двигателя

Исправность компрессора определяют мультиметром. Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».

Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается сопротивление от 25 до 35 ОМ. Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.

К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре. Если он исправен, то манометр покажет 6 Атм. Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.

Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле. Может так случиться, что после подключения двигателя от холодильника он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.

Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора. Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.
