Резонатор или пламегаситель, что лучше?

Самым главным фактором, определяющим классность современных автомобилей, является шумность работы двигателя. Недаром о престижных моделях говорят «мотор шепчет». Но такое состояние двигателя не приходит само собой. Это результат работы конструкторов и сборщиков. Ну, и мастеров тюнинга, соответственно. Что же даёт такой эффект?

Выхлопная система автомобиля: резонатор или пламегаситель

Двигатель на любом автомобиле работает за счёт энергии взрывного сгорания топлива — это аксиома. Понятно, что такое действо сопровождается весьма неслабыми звуковыми и тепловыми эффектами.

Как же избавляются от всего этого производители? С помощью хорошо проработанной системы выпуска отработанных газов. В неё входят:

• Выхлопной коллектор.
• Средняя часть с резонатором.
• Глушитель.

Важно! Каждая из этих частей выполняет свою роль. От качества и правильности установки каждой из деталей зависит звук работы мотора.

Выхлопной коллектор: пламегаситель вместо резонатора

Эта часть выхлопной системы, принимающая на себя основные температурные нагрузки. Именно коллектор встречает первым волну жара, вырывающуюся из-под выхлопных клапанов двигателя. Из-за этого он и получил название пламегасителя, ведь коллектор принимает потоки огня из двигателя и охлаждает их. Первые пламегасители делали исключительно чугунными для борьбы с высокими температурами. Сейчас используют 2 материала в зависимости от комплектации автомобиля:

• чугун;
• жаропрочная, нержавеющая сталь.

Важно! Современные автомобили, оборудованные системой Евро любой модификации от 2 до 5, имеют встроенный в пламегаситель специальный поглотитель недогоревшего топлива — сажевый фильтр. О его функциях и недостатках в отдельной главе.

Средняя часть с резонатором

По большей части, эта деталь, состоящая из утолщения между двумя трубками, может считаться предварительным глушителем. Именно резонатор сглаживает основные, резкие, звуковые колебания, исходящие из двигателя. Это довольно сложная деталь выхлопной системы и имеет несколько различных вариантов исполнения.

Глушитель

Последняя и самая простая в исполнении часть выхлопной системы. Как правило, не имеет различных модификаций и занимается окончательным сглаживанием шумов, остающихся после работы резонатора.

 Резонатор пламегаситель, что выбрать?

Чтобы понять, стоит ли ставить пламегаситель вместо резонатора на свой автомобиль, нужно для начала разобраться в устройстве этих элементов выхлопной системы.

Современные требования протокола Евро, особенно Евро-5, очень жёстко регламентируют нормы выхлопа для автомобилей, движущихся по улицам европейских городов. Несмотря на все ухищрения разработчиков систем распределённого впрыска топлива, так называемых «инжекторных» машин, всё равно в выхлопе остаются частицы СО, загрязняющие атмосферу. Для борьбы с ними и был разработан специальный пламегаситель с сажевым фильтром. Это дорогостоящее, высокотехнологичное устройство способно превращать частицы СО в выхлопных газах в обычную воду. Оно на 10-15% понижает мощность двигателя.

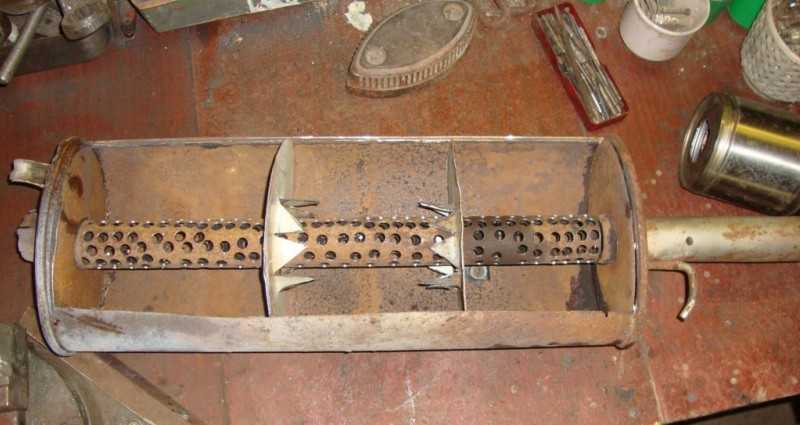

• Работа резонатора

Вырывающиеся при взрывах топлива газы имеют очень высокую амплитуду колебаний. Чтобы их сгладить, необходимо заставить звуковые волны чаще отражаться от поверхностей, и, в идеале, менять свою направленность. Вот этим и занимается резонатор (дополнительный глушитель). После прохождения через пламегаситель звук попадает именно в этот объект и начинает «метаться». Это происходит из-за устройства резонатора. Он состоит из следующих частей:

• корпуса;
• внутренней трубки с отверстиями;
• наполнителя.

В разных моделях этих устройств роль наполнителя играют различные материалы. Но чаще всего это — «ёршики» из сталистой проволоки. Вырываясь через отверстия в наружную камеру, выхлоп начинает «блуждать» в дебрях наполнителя и значительно снижает свою частоту.

Важно! Имеется и более сложный тип резонатора, состоящий из 3 камер с 2 перегородками, имеющими отверстия не напротив друг друга. Такой резонатор более эффективен, но и сильно снижает мощность мотора и встречается не часто.

Резонатор или пламегаситель

И вот тут самый важный вопрос: что же всё-таки выбрать — резонатор или пламегаситель?

Очень многие автовладельцы России избавляются от пламегасителя. Дело в том, что со временем рабочие части этого устройства требуют обязательной замены. Деталь дорогая даже на отечественных авто, а уж насчёт иностранных машин, и говорить не стоит. Кроме того, пламегаситель очень сильно сокращает мощность двигателя. И тут перед каждым появляются три варианта замены:

1. Установка пламегасителя прямоточного.
2. Замена на резонатор с демонтажем заводского.
3. Установка дополнительного резонатора в пламегаситель.

Каждый из них имеет свои преимущества и недостатки. Поэтому каждый нужно рассмотреть отдельно хотя бы вкратце.

Важно! Подобная замена требует тщательной подгонки соединительных частей и высокого мастерства исполнителя.

Простой пламегаситель

Это обычный коллектор, выполненный в виде четырёх труб, сходящихся в одну. На нём имеется (как и на всех вариантах) гнездо для датчика кислорода. Он просто устанавливается взамен каталитического нейтрализатора, и после необходимого перепрограммирования автомобиль готов к эксплуатации с повысившейся, примерно, на 7% мощностью.

Пламегаситель со встроенным резонатором

Есть вариант убрать заводской резонатор и установить на место сажевого фильтра резонатор. Такой вариант тоже интересен. Но это в чисто техническом плане, просто переместившись на место пламегасителя, резонатор позволяет установить прямоток до самого глушителя. Заводской агрегат дополнительного глушителя вырезается и вставляется сразу в прямоток коллектора после соединения четырёх патрубков. Особых изменений, по сравнению с первым вариантом, не будет, просто под днищем автомобиля уберётся одно утолщение.

Ну и как вариант, не убирается заводской резонатор, а ставится самодельный как дополнение. Или, что намного надёжнее, приобретается готовый пламегаситель со встроенным резонатором. Это весьма эффективный в плане уменьшения громкости выхлопа вариант. Единственный недостаток — это то,что мощность двигателя практически не поднимается, увеличение будет едва на 1,5%. Но зато двигатель будет действительно шептать.

Заключение

Итак, владелец авто решился убрать пламегаситель и заменить его на резонатор. Но какой вариант ему выбирать? Подсказывать тут не имеет смысла. Каждый должен сам разобраться, какой вариант ему предпочтительней в свете всего вышеописанного. Единственное, что можно утверждать с полной уверенностью, — это то, что такой работой должны заниматься твёрдые профессионалы. Не стоит в таком вопросе заниматься самодеятельностью.

Как сделать глушитель своими руками из огнетушителя

Запасные детали для автомобилей имеют две основные проблемы: низкое качество или высокая цена. Первый случай гарантирован при попытке сэкономить на действительно надёжных сегментах. Второй позволяет получить желаемое качество, но для этого придётся выложить сумму денег, которая не для каждого является приемлемой. Решить проблему выхлопной системы можно менее затратным и более эффективным способом — создать деталь самостоятельно. В этой статье мы поговорим о том, как сделать глушитель на машину своими руками.

Как сделать самодельный глушитель

Выхлопной тракт считается одной из наиболее проблематичных систем, которая чаще подвержена различным поломкам. При этом замена вышедшего из строя узла новым не всегда позволяет моментально решить все проблемы.

Так как малейшие отличия в конфигурации, которых не избежать, могут не позволить стать детали на своё место. Из-за этого придётся провести несколько дней в гараже, выполняя рутинную работу по подгонке и доработке системы. Дешёвые детали начинают быстро ржаветь, и значительные дефекты начинают проявляться уже через год с момента установки. Использование более качественных материалов позволяет значительно продлить срок службы. Если приложить немного усилий и сделать самодельный глушитель, можно значительно сэкономить и при этом получить более качественный продукт. Его эксплуатационный период будет превышать обычные штамповки, которыми напичканы все рынки запчастей, в два, а то и в четыре раза. В процессе изготовления можно уделить особое внимание качеству, изменить конфигурацию внутренних элементов, увели
чить мощность силового агрегата и т. д.

Подбор материала

Выбор материалов это первый и самый важный этап на пути к созданию качественной детали. Перед тем как сделать самодельный глушитель, необходимо определить точный бюджет, исходя из которого можно будет рассматривать возможность приобретения тех или иных сегментов. Вариантов, позволяющих сделать глушитель своими руками несколько:

• Модернизация новой штатной выхлопной системы.

• Создание системы отвода продуктов горения с обычной стали. Для этого необходимы металлические трубки и бак или ёмкость.

• Изготовление элементов с нержавеющей стали.

Использовать старые глушители или их отдельные части не рекомендуется. Метал в результате многократных циклов нагрева и остывания теряет свои свойства. С учётом области применения и суровых эксплуатационных условий б/у детали, особенно те, что проработали достаточно долго, имеют места прогара и участки с активно развивающейся коррозией. Такой материал не может использовать повторно, он годен только на переработку. По финансовым затратам, модернизация штатного глушителя равна системам из обычной стали. Наиболее дорогой способ — это система выхлопа из нержавеющей стали. С учётом высоких показателей защиты от агрессивных сред, данный вариант является оптимальным, способен прослужить десятки лет.

Глушитель из огнетушителя

Чтобы сделать бюджетный автомобильный глушитель своими руками нам понадобятся следующие инструменты и материалы:

• Огнетушитель, желательно порошковый. Подойдёт использованное устройство, для работы необходима только сама конструкция без содержимого.

• Две трубки диаметром в 32 мм, точная их длина измеряется индивидуально и зависит от марки и модели автомобиля.

• Электросварочный аппарат необходим для соединения всех узлов.

• Болгарка и обрезной круг по металлу.

Если огнетушитель наполнен смесью, опустошите его. Затем снимите головку и немного увеличьте диаметр центрального отверстия. Необходимо его расширить до такого размера, чтобы туда входила труба диаметром 32 мм. Для большей точности, в качестве примера рекомендуется брать размеры с предыдущей системы выхлопа. Если такой возможности нет, нужно замерить расстояние вручную. Сделайте пометки на трубках для шва. При замере длины добавьте дополнительные 10-20 сантиметров. Огнетушитель необходимо разрезать и обустроить несколько перегородок. За счёт неоднократного изменения направления потока они будут поглощать звук и рассеивать вибрацию.

Теперь от старого глушителя необходимо отрезать крепления, чтобы приварить их к новой конструкции для монтажа в штатных местах. Вышеописанные операции выполняют при помощи болгарки с кругом по металлу. После того как все элементы будут готовы: бак, две трубки и крепления, все это необходимо соединить. Для решения данной задачи понадобиться сварочный аппарат.

Главным условием при выполнении работ является максимальный уровень герметичности. Для защиты от внешних агрессивных сред, конструкцию можно покрыть специальной защитной краской. Это позволит немного продлить срок службы. Выполнять покраску рекомендуется при условии соответствующего качества материалов. В противном случае это будет пустая трата денег. По сути, вышеописанная инструкция как сделать глушитель является универсальной и может использоваться независимо от конкретных материалов. В завершение всех работ необходимо проверить качество швов. Для выполнения этой операции понадобиться заглушка и вода. Закройте наглухо одну из сторон, через другое отверстие наполните ёмкость водой. При наличии малейших дыр, жидкость начнёт просачиваться. После проверки систему нужно обязательно высушить. Поместите глушитель в вертикальное положение на несколько часов, пока вода не испариться.

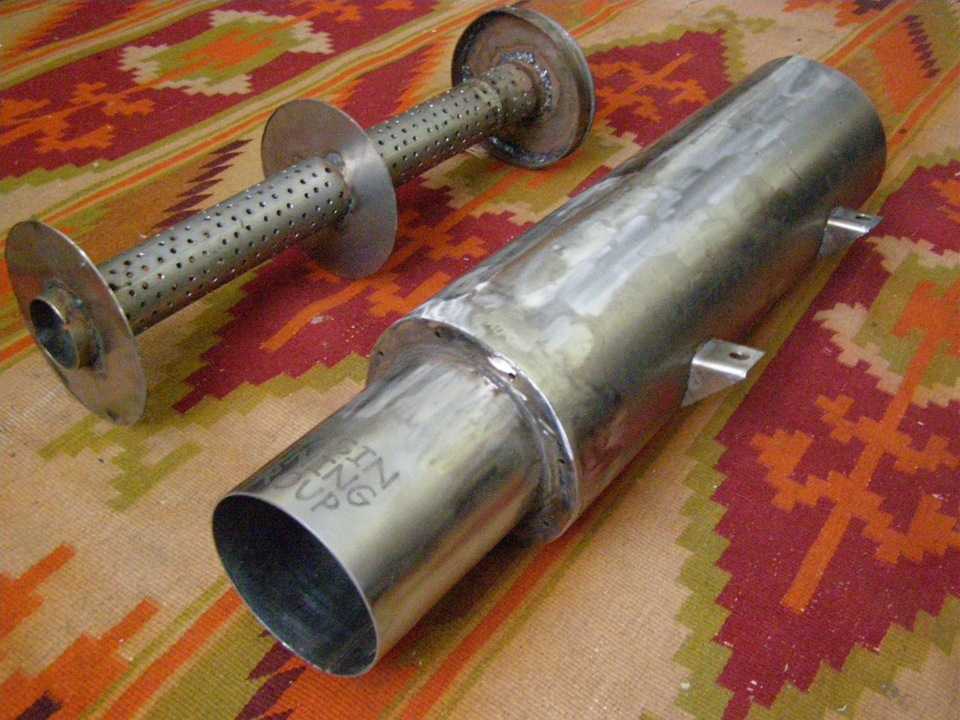

Прямоточный глушитель своими руками

Для создания прямоточного глушителя нам понадобиться жаростойкий изоляционный материал и две трубки различного диаметра. Размер меньшей трубы должен совпадать с размером элементов старого образца. Сначала необходимо демонтировать старую систему. Из бака демонтируются все перегородки. Берём тонкую трубку и проделываем в ней отверстия по всему периметру. Теперь её необходимо поместить во вторую трубку и зафиксировать методом сваривания. Полученная конструкция устанавливается в бак. Свободное пространство заполняется изоляционным материалом, затем ёмкость заваривается. После этого оборачиваем поглотителем трубы и снаружи накрываем стальным листом. Такая операция позволит значительно снизить шумы.

Как сделать самодельный резонатор для гитары

Автор: Саймон Фоден

Майкл Локкизано/Getty Images Entertainment/Getty Images отверстие. Это придает гитаре характерно яркий и металлический звук со значительно большей проекцией, чем вы получите от звукового отверстия. Конус установлен в звуковом колодце, что усиливает резонанс за счет передачи вибрации от конуса на заднюю часть гитары. Вы можете собрать свой собственный резонатор, чтобы использовать его при преобразовании вашей акустики в резонаторную гитару.

Вещи, которые вам понадобятся:

• Ручной фрезерный станок
• Листовая древесина толщиной 1/4 дюйма
• Большая форма для торта или печенья
• Веревка
• Металлический напильник S0014
• 4 9
• Термостойкие перчатки
• Ювелирный молоток
• Алюминиевая фольга
• Ручной вращающийся нож
• Термофен

Снимите крышку с формы для печенья. Отставьте форму в сторону; вы используете это позже как форму для звука.

Накройте одну сторону крышки алюминиевой фольгой, чтобы защитить поверхность от ожогов.

Наденьте пару термостойких перчаток.

Нагрейте центр крышки с помощью фена и осторожно постучите по металлу молотком, пока центр банки не станет вогнутым. Вогнутая форма усиливает резонанс. Оставьте форму остывать на 30 минут. Олово образует часть конуса резонатора в сборе.

Снимите перчатки.

Zedcor Полностью принадлежит/PhotoObjects.net/Getty Images

Измерьте окружность и глубину формы для печенья с помощью веревки.

Обрежьте древесный лом так, чтобы его длина была равна окружности банки минус 1/2 дюйма, а ширина была равна глубине. Поскольку длина на 1/2 дюйма короче, чем окружность банки, это означает, что жестяная крышка будет немного больше по размеру. Это предпочтительно. Соответствие дерева размерам банки — удобный способ обеспечить приблизительную посадку крышки.

Поставьте форму для печенья на дно. Накройте древесину фольгой. Прислоните непокрытую сторону дерева к олову.

Снова наденьте термостойкие перчатки.

Нагрейте древесину и осторожно согните ее о жесть. Тепло смягчает древесину, и олово формирует ее в виде круга. Подавайте древесину вокруг олова, как будто обертываете олово деревом.

Продолжайте нагревать древесину и прижимайте ее к олову, пока древесина не примет форму круга. Этот процесс очень похож на боковой изгиб, используемый для придания формы боковым панелям акустических гитар.

Склейте края дерева вместе и поместите в струбцину на четыре часа, чтобы высохнуть. Деревянное кольцо хорошо формирует звук.

Снимите звуковой колодец с зажима. Погружным фрезером сделайте ряд отверстий по центру края. Они не обязательно должны быть точно одинакового размера или расположены на расстоянии друг от друга, потому что они не будут видны, но постарайтесь сделать их как можно более похожими.

Поместите конус резонатора поверх звукового колодца так, чтобы он образовал чашу. Накройте его фольгой.

Наденьте перчатки.

Снова нагрейте центр конуса. Аккуратно нажмите на конус, чтобы увеличить глубину и уменьшить расстояние между краями. Чем вогнутее конус, тем меньше его диаметр. По мере того как конус становится более выраженным, диаметр уменьшается. Это приблизит края к верхней части звукового колодца.

Прекратите термоформование конуса, когда края будут на одном уровне с верхней частью звукового колодца, а конус плотно прилегает к верхней части звукового колодца.

Наконечник

Загнуть крышку с недекорированной стороны. Это сторона, которая будет обращена наружу при установке на звуковой колодец.

Каталожные номера

• Stew Mac; Гитарная установка с резонаторным мостом Spider-bridge; Стью Мак; Сентябрь 2007 г.

Писатель Биография

Саймон Фоден работает внештатным писателем и редактором с 19 лет.99. Он начал свою писательскую карьеру после получения степени бакалавра музыкальных искусств в Солфордском университете. Он писал статьи для различных журналов, включая «K9 Magazine» и «Pet Friendly Magazine». Он также писал для Dogmagazine.net.

Статьи по теме

Delta Blues Acoustic Resonator Guitar Mod Project

В ноябре прошлого года я опубликовал небольшой пост с описанием этого проекта. В то время я думал, что это было завершено; однако я был недоволен некоторыми аспектами сборки. Миска для кошек неровно прилегала к поддону, а стальной датчик был слишком тонким, что вызывало прерывистый стук. Нити на латунном стержне не удерживали на месте первую и шестую струны, поэтому они часто без предупреждения переходили на соседнюю нить. Я считаю, что я исправил ситуацию, заменив материалы моста.

Я обдумывал эту идею больше года и знал, что эта акустика будет отличным кандидатом, когда купил ее в местном антикварном магазине менее чем за пятнадцать долларов. Я нашел поддон для сбора капель и два небольших дренажа на ранней стадии и недавно заменил оригинальную кошачью чашу и латунный стержень с резьбой на сетчатый фильтр из нержавеющей стали и латунный стержень небольшого диаметра.

Я измерил поддон и нашел центр гитары. Использование малярного скотча. Я отметил вертикальный центр, а затем поместил поддон на гитару, чтобы найти правильное положение. Я отметил горизонтальную точку пересечения малярным скотчем.

Я поместил большой регулируемый циркуль на центральную отметку, созданную лентой, и начертил круг. Затем я отклеил ленту и завершил круг. Чтобы вырезать большое отверстие, я просверлил пару начальных отверстий, а затем аккуратно вырезал по контрольной линии мини-ножовкой.

У меня было два небольших дренажных отверстия диаметром 1-1/4 дюйма, которые, если бы они были войлочными, выглядели бы круто в качестве вкладышей резонаторных отверстий, а их глубина 1-1/4 дюйма позволяла бы удерживать переключатели под поверхностью гитары. Я нашел распорку внизу и нашел золотую середину между защитой медиатора, распоркой и внешним краем гитары. Сверло на 1-1/4 дюйма быстро проделало отверстие с каждой стороны.

Я снял всю отделку — пластик, корпус, гриф, гриф; все — наждачной бумагой с зернистостью 120, а затем наждачной бумагой с зернистостью 600, чтобы сгладить древесину. Я также отполировал латунные лады, что оказалось приятной особенностью. Я планировал нанести смесь уксуса и стальной ваты, которая создаст деревенскую отделку, но вместо этого решил оставить ее естественной.

Я напилил небольшие пазы для шести струн в шарнире диаметром 3-1/2 дюйма, совместил его с накладкой грифа, а затем установил. Я нашел латунную фрикционную опору крышки, из которой получился бы потрясающий рычаг тремоло, — я отрезал лишний материал и изготовил пластину порожка. Кроме того, я добавил 1/4-дюймовый монофонический штифт для ремешка и 1/4-дюймовый стереоразъем. К тому времени прибыли мои новые тюнеры, поэтому я их установил.

Я закрутил поддон и принялся за новый мост. Легкий кронштейн идеально подходит для крепления сетчатого фильтра к поддону. Я приклеил шайбу и гайку к нижней части кронштейна и добавил к концам изоленту для сцепления. Точно так же я приклеил изоленту к ободу фильтра. В верхней части фильтра был надрезан и просверлено отверстие для латунного болта.

Кронштейн был размещен на нижней стороне поддона, а сетчатый фильтр сверху, с болтом, удерживающим их вместе. Погремушки исчезли, а гитара стала громче с отверстиями в фильтре. Кроме того, латунный стержень гладкий, поэтому струна может свободно двигаться при защипывании или сгибании.

 Он хорошо настраивается, а стробирование выполняется так же просто, как переместить сетчатый фильтр, прежде чем он будет затянут.

Я начал работать над звукоснимателем и нашел никелированную сливную крышку, которая, казалось, будет служить и классной крышкой для звукового отверстия, и устойчивым акустическим адаптером звукоснимателя. Я купил монтажный кронштейн, который обычно держит светильники на потолке в распределительной коробке, и отрезал поперечину. Я нашел латунные винты, которые ввинчиваются в монтажный кронштейн, добавил пружины с каждой стороны, вырезал прямоугольное отверстие для звукоснимателя и установил его на гитару.

Звукосниматель состоит из двух адаптеров питания, четырех вешалок для картин, восемнадцати неодимовых магнитов и изоленты. Если вам нужна дополнительная информация о том, как сделать звукосниматель, перейдите по ссылке ниже:
