Как самостоятельно установить гидравлику на мини-трактор

Содержание:

• Гидравлика на мини-трактор, сделанный своими руками
• Дополнительная гидравлика на мини-трактор

Гидравлика на мини-трактор своими руками устанавливается для того, чтобы техника могла работать с навесными агрегатами. Любой мини-трактор предназначен для выполнения широкого спектра задач. Эти машины могут пахать землю, косить траву, разравнивать землю, выполнять функции фронтального погрузчика и экскаватора. Для выполнения перечисленных работ, мини-трактор использует соответствующее навесное оборудование.

За работу дополнительных агрегатов и механизмов отвечает гидравлическая система. Если вы собираете мини-трактор своими руками, гидравлика устанавливается на самоделку в обязательном порядке. Заводские модели оснащаются гидравлической системой на заводе-изготовителе. Однако бывают случаи, когда базовой гидравлической схемы не хватает для выполнения необходимых работ. В этом случае устанавливается дополнительный гидрораспределитель. Рассмотрим оба варианта.

Гидравлика на мини-трактор, сделанный своими руками

Если вы решили сделать мини-трактор самостоятельно, то без гидравлической системы такая конструкция не будет считаться полноценной сельскохозяйственной машиной. Собрать узел гидравлики можно своими руками. Необходимые элементы можно снять с любой старой техники.

Сердцем любой гидравлической системы является насос. Это устройство обеспечивает движение жидкости по всей системе. Гидравлическая жидкость поступает в насос из масляного бака. Сам насос приводится в действие при помощи дизельного двигателя, которым оснащён мини-трактор. В качестве насоса можно использовать НШ-10. Масло, толкаемое насосом, попадает по гибким шлангам в гидрораспределитель.

Собрать этот сложный узел своими руками вряд ли получится, поэтому необходимо снять распределитель с любого поломанного трактора. Оптимальным вариантом будет использовать Р-80. Эти гидрораспределители устанавливаются на трактора МТЗ.

После распределителя масло поступает в гидроцилиндр, который и отвечает за подъём и опускание навесного оборудования. Готовая конструкция устанавливается на раму мини-трактора как можно ближе к ведущему мосту.

Можно дополнить конструкцию гидродвигателями, которые подсоединяются к колёсам. Такая схема имеет определённые преимущества и по сути является универсальной тормозной системой.

При поступлении масла в гидроцилиндр, его уровень в системе падает и колёса притормаживают. Если перевести рычаги управления гидравликой в нейтральное положение, происходит полная блокировка ведущих колёс.

Дополнительная гидравлика на мини-трактор

Если дополнительная гидравлика устанавливается с целью расширить возможности мини-трактора, то можно провести операцию по следующей схеме:

1. Своими руками изготовить дублирующую гидросистему, установить её на технику и соединить с базовой. Как сделать систему гидравлики, мы уже рассказывали.

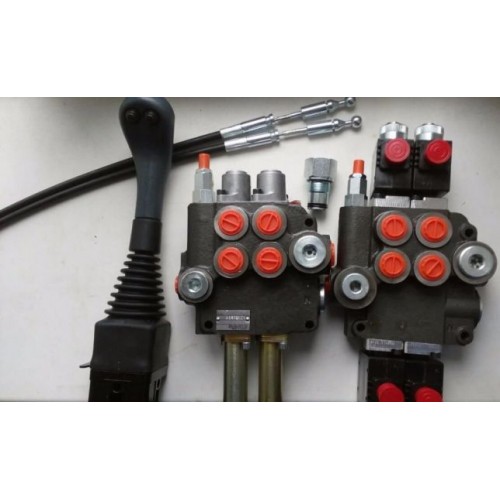

2. Заказать готовый комплект и соединить его с базовым. В комплект обычно входит насос, набор гибких шлангов, силовой цилиндр и гидрораспределитель. Масло в гидравлику поступает из бака уже установленного на мини-трактор.

Стоит отметить, что установить дополнительную гидравлическую систему несложно. Гораздо труднее соединить базовую и дополнительную гидравлическую систему между собой. Два гидрораспределителя соединяются между собой параллельно, при этом на базовом необходимо заглушить перепускной клапан.

Сделать это можно следующим образом.

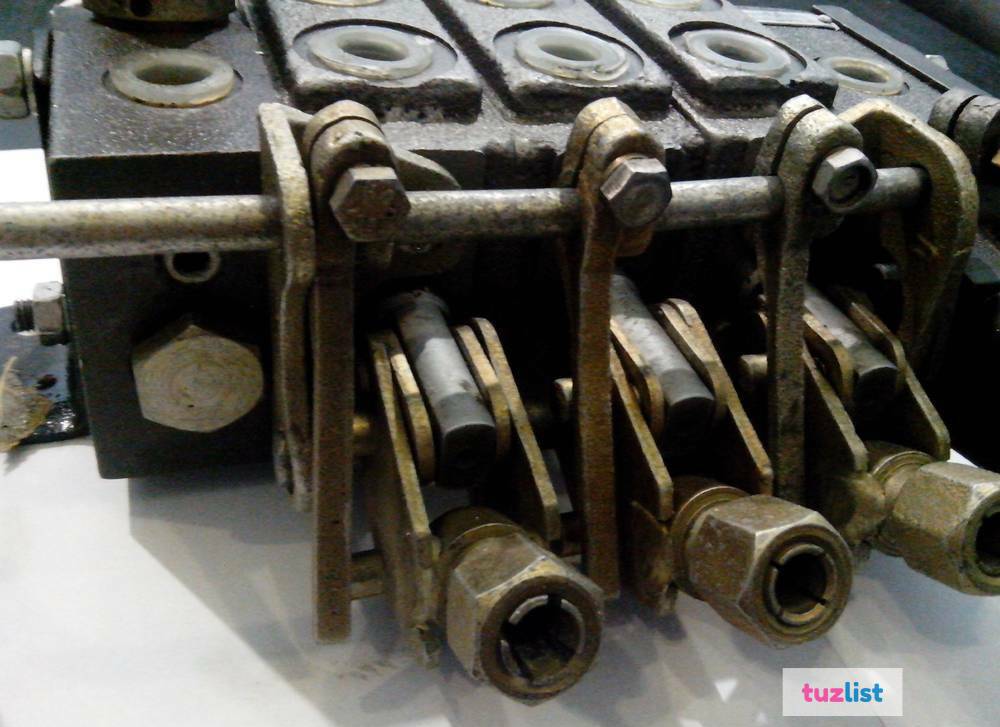

Соединить два распределителя между собой можно через сливные отверстия. В этом случае масло будет идти по каналу и сливаться при помощи предохранительного клапана. Для этого необходимо заглушить перепускной клапан. Его снимают, рассверливают зауженное боковое отверстие, в которое вставляют металлическую проволоку подходящего диаметра.

Проволока заклёпывается с двух сторон, после этого клапан вставляется на своё место. Можно заглушить и центральное отверстие перепускного клапана. Для этого в него закручивают болт, на котором впоследствии сглаживаю грани головки.

Затем снимается предохранительный клапан, из которого нужно вытащить всю начинку. При такой схеме соединения внутренности клапана не понадобятся. После удаления всего лишнего, пробка клапана устанавливается на своё место. Помните, что нельзя закручивать пробку до конца, она заблокирует отверстие слива.

Такая спаренная конструкция, обеспечит мини-трактору возможность работы с задней и передней навеской. Необходимо уточнить, что при одновременной работе обеих навесок, может возникнуть конфликт между гидрораспределителями. Потому рекомендуется их поочерёдное использование.

Гидравлика для минитрактора — изготовление, установка, устройство

Самодельная гидравлика – это хороший способ расширить функционал минитрактора, и сэкономить значительную сумму. Сборку и установку такой конструкции нельзя назвать чем-то очень сложным. При наличии необходимых деталей и инструментов, сделать этот механизм сможет каждый желающий фермер.

Основной элемент любой гидравлической системы – это насос, который отвечает за циркуляцию жидкости по шлангам. Масло поступает к насосу из резервуара. Сам механизм подкачки работает от энергии, которая вырабатывается дизельным мотором минитрактора. Под действием насоса масло по гибким трубкам протекает к распределителю. Для изготовления гидравлики на сельскохозяйственную машину можно использовать насос марки НШ-10.

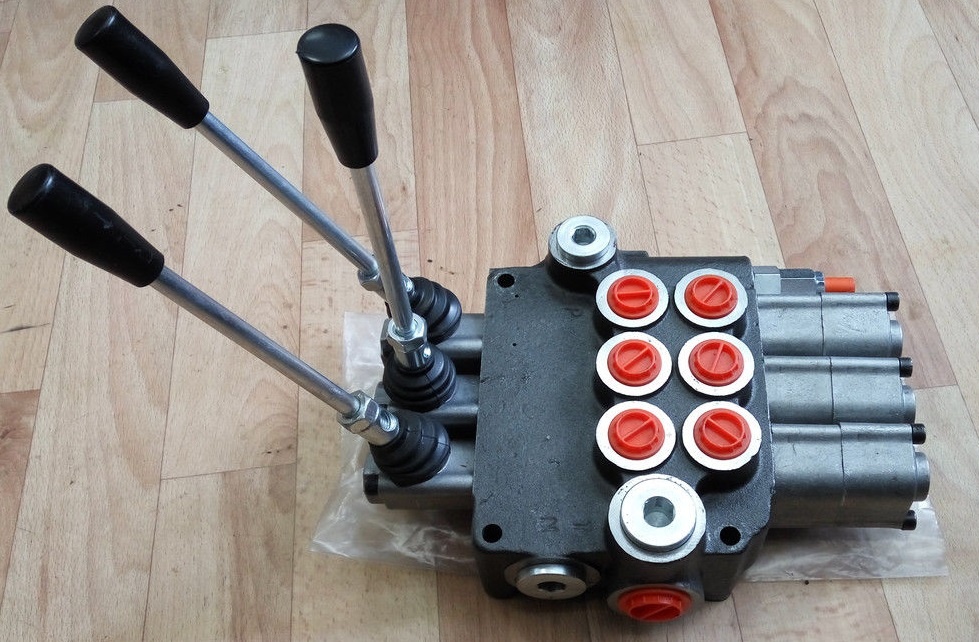

Сделать гидравлический распределитель своими руками довольно сложно, поэтому оптимальным выходом станет демонтаж уже готового узла с любого старого трактора. Подходящей для установки на самодельную машину станет распределитель марки Р-80, которым оборудуются трактора МТЗ.

Через распределитель масло попадает в цилиндр, основные функции которого заключаются в подъеме и опускании навесных приспособлений. Готовую самодельную гидравлику следует устанавливать на остов самодельной машины, ближе к ее ведущему мосту.

Систему также можно дополнить моторами, которые необходимо подключать к колесам. Таким образом, гидравлика будет не только поднимать навесное оборудование, но и участвовать в торможении минитрактора.

При работе такой гидравлики масло будет поступать в цилиндры. За счет падения его уровня колеса минитрактора будут притормаживать. При переводе рычага в нейтральное положение, ведущие колеса будут полностью заблокированы

Содержание

• 1 Сборка гидравлики своими руками – в чем плюсы изготовления?
  • 1.1 Как сделать гидравлику на минитрактор своими руками?
  • 1.2 Как установить гидравлику на минитрактор?

В кругу современных фермеров самодельные минитрактора – далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку земли, скашивание и сбор травы, а также буксировку тяжелых крупных багажей, используя прицеп для минитрактора. Список этих процедур можно значительно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Сборка этого механизма вручную дает ряд преимуществ:

• фермер всегда может добавить дополнительные приборы. Самостоятельно разработав схему гидравлической системы, владелец самодельной машины получает неограниченные возможности по оснащению механизма разными дополнительными приспособлениями: поршнями, датчиками, гидравлическими насосами;
• улучшение управления минитрактором – в процессе сборки и монтажа гидравлики, фермер сможет подогнать все ее элементы «под себя». Это сделает управление минитрактором более точным, а саму работу намного удобнее и приятнее.

Единственным существенным минусом станет необходимость потратить на сборку свое время. Впрочем, эти потери с лихвой компенсируются в процессе дальнейшей эксплуатации улучшенного минитрактора.

Как сделать гидравлику на минитрактор своими руками?

Чтобы сделать определенное устройство, понадобится детальная схема. От нее зависит перечень элементов, необходимых для сборки конструкции.

Чтобы не допустить ошибок, следует ознакомиться с планом предстоящих работ. Гидравлика для минитрактора собирается в несколько этапов.

В их перечень входит:

• подготовка и изучение чертежей;
• приобретение необходимых для сборки деталей;
• монтаж и подключение гидравлической системы;
• подгонка элементов;
• тестирование взаимодействия механизма с трансмиссией.

Для изготовления самодельной системы понадобятся следующие детали:

• гидравлический бак и масло;
• гидравлический насос;
• гидравлические моторы и поршни;
• двигатель;
• гидравлический распределитель;
• соединительные трубки.

В процессе подбора схемы для сборки, потребуется учесть определенные правила.

В их перечень входит:

• гидравлический насос для подкачки масла должен устанавливаться под резервуаром. В этом случае масло будет поступать из бака в насос под действием силы тяжести. Это предотвратит появление каких-либо проблем при запуске гидравлики;
• чтобы будущая конструкция работала длительное время и без сбоев, необходимо рассчитать точную мощность всех механизмов машины. Учитывая полученные данные, необходимо выбрать гидравлический насос. В случае, если его максимальной мощности окажется недостаточно, потребуется установить дополнительный насос. Он будет включаться отдельно, при нехватке производительности основного прибора для подкачки;
• для продления сроков эксплуатации гидравлики ее нужно оборудовать фильтрами для очистки циркулирующего масла, а также манометрами для контроля давления.

Для поддержания стабильной работы системы, масло должно непрерывно циркулировать по ее шлангам. За это отвечает гидравлический насос, который перегоняет жидкость по конструкции гидравлики. Требуемую для работы энергию насос получает от двигателя минитрактора. Для этого мотор необходимо подключить к гидравлическому распределителю.

Направление движения масла регулируется специальным рычагом, который может находиться в двух положениях. В одном из них масло перетекает в резервуар, а в другом – направляется из бака на поршни или гидравлический мотор. Масло внутри системы обладает высокой плотностью, благодаря чему способно выполнять довольно тяжелые тяговые действия.

Гидравлическая система для самодельного минитрактора может получать энергию от любого двигателя: бензинового, дизельного или электрического. При этом главное, чтобы мотор смог раскручивать вал до требуемого количества оборотов. Только таким образом он обеспечит работу гидравлического насоса.

Чаще всего фермеры используют 4-цилиндровые дизельные двигатели, оборудованные системами жидкостного охлаждения. Если минитрактор с гидравликой используется для выполнения простых задач, то его можно оснастить менее мощным дизельный или электрическим мотором.

Гидравлика также необходима для плавного рулевого управления минитрактором. В таком случае потребуется подготовить отдельный чертеж. Он подскажет правильность монтажа и подгонки деталей в общую конструкцию.

Следует помнить, что при использовании гидравлики скорость передвижения минитрактора будет значительно ниже. Это связано с тем, что это время работы его двигатель часть своей энергии будет отдавать на гидравлический мотор. Другая ее часть будет передаваться непосредственно на ведущий мост агрегата.

Как установить гидравлику на минитрактор?

Основная цель монтажа гидравлики на минитрактор – это осуществление передвижения сельскохозяйственной машины и поддержка работы поршней. Чтобы избежать проблем при вспашке почвы, следует воспользоваться гидравлическими моторами, которые увеличат тяговые параметры самодельной машины.

Установка гидравлики на минитрактор должна выполняться с использованием распределителей. Их можно приобрести отдельно, или купить элементы в уже соединенном виде. Для каждой группы поршней должен быть выделен отдельный рычаг. Таким образом, один из них должен отвечать за торможение, второй – за подъем и опускание силовой рамы, а третий – за запуск гидравлических моторов.

Для изготовления более мощных машин, которые могут работать с экскаваторами, следует использовать распределители с расширенным функционалом. Цены на них значительно выше, чем на стандартные узлы.

Насос нужно выбирать, исходя из его следующих параметров:

• образуемое давление – оно необходимо для запуска моторов. Если этот параметр будет слишком низким, то двигатели просто не запустятся:
• производительность – чем больше объем перекачиваемого масла, тем быстрее будут работать поршни и моторы.

Как только все комплектующие будут куплены, следует подключить гидравлику на минитрактор. Эта процедура не сложная и выполняется в таком порядке:

1. Сначала двигатель минитрактора нужно подключить к гидравлическому насосу. Для этого используются гибкие шланги небольшой толщины;
2. Трубки от насоса нужно направить к распределителям;
3. Далее шланги от гидравлических распределителей подключаются к моторам, поршням и другому встроенному оборудованию;
4. После этого трубки от используемого оборудования должны быть подключены к масляному резервуару и насосу. Это обеспечит непрерывную круговую циркуляцию по все системе;
5. В конце потребуется установить масляный фильтр. Он должен располагаться между резервуаром и насосом. О подключении элементов гидравлики более детально расскажет видео.

После сборки и подключения нужно проверить работу системы. Возможно, правильно собрать аппаратуру с первого раза не получиться – в таком случае внутри системы не будет создаваться требуемого давления. Чтобы найти проблему, необходимо проверить целостность и качество соединения всех шлангов. Если одна из трубок пропускает масло, то ее потребуется полностью заменить.

Если система работает исправно, то можно переходить к регулировке передвижения и работы рулевой гидравлики. Корректировать руль нужно так, чтобы его вращение не было плавающим. В противном случае минитрактор будет с опозданием реагировать на команды водителя.

В процессе использования самодельной гидравлики крайне важно вовремя менять очистной фильтр. Если минитрактор используется не чаще 2–3 раз в неделю, то элемент потребуется менять раз в 3 месяца. Если машина эксплуатируется интенсивнее, то новый фильтр следует устанавливать каждые 1,5–2 месяца.

Гидравлика своими руками

K-One Жидкая сила


пятница, 13 августа 2010 г.

Компания AMCA Hydraulic Fluid Power, расположенная в Нидерландах, разработала модульную концепцию самостоятельной сборки своих гидрораспределителей с пропорциональным управлением, чувствительных к нагрузке. Концепция сборки предназначена для предоставления дистрибьюторам, OEM-производителям и конечным пользователям гибкого и экономичного решения, которое подойдет для широкого спектра приложений.

Модульная концепция самостоятельной сборки AMCA доступна для усовершенствованных пропорциональных клапанов (APV) размеров 16 и 22. Гибкость обеспечивается за счет выбора соединительных блоков с рядом дополнительных функций, которые можно «встроить» в клапан, чтобы удовлетворить требования каждого пользователя.

Серия APV-16 обеспечивает максимальный поток до 120 л/мин, а серия APV-22 — до 330 л/мин. Максимальное рабочее давление составляет 420 бар. Органы управления доступны в любой комбинации — электрические, ручные и гидравлические.

Методы управления, включая расход, давление, первичные и вторичные функции безопасности, можно настроить отдельно. Каждый метод может быть изменен без необходимости демонтажа всего блока клапанов. Это означает, что дистрибьюторы, OEM-производители и пользователи могут легко выполнять эту процедуру, что снижает потребность в складских запасах и обеспечивает гибкость при сохранении технических характеристик.

Самостоятельная сборка клапана выполняется быстро, поскольку все необходимые конфигурации клапанных блоков основаны на предварительно протестированных модульных компонентах клапанных блоков. Блоки монтируются поверх секций управления, а также на впускную и концевую плиты клапана. Пружина и торцевые крышки APV сконфигурированы таким образом, чтобы пользователю было легко менять блоки. Все компоненты упакованы в коробки стандартного размера для удобства транспортировки.

Блоки APV состоят из базовых частей программы сборки (BPP), функциональных взаимозаменяемых частей (FIP) и сервисных частей (SP). Используя структурированные и простые в использовании инструкции по сборке, можно установить различные функциональные детали и построить блок клапанов, начиная с его входной секции через различные секции золотника и, наконец, до соответствующей торцевой пластины.

Пользователь может выбрать различные входные секции, подходящие для насосов с постоянной производительностью, насосов с регулированием по нагрузке (LS) или сетей постоянного давления. Если требуются такие опции, как функция разгрузки насоса или электрический пропорциональный предохранительный клапан, их можно легко установить на входной секции соответствующего типа, как показано на рис. 2.

Предварительно собранная секция золотника содержит стандартный двухходовой компенсатор, челночные клапаны и все необходимые заглушки и уплотнения. В зависимости от используемого метода управления доступны различные картриджи и большой выбор типов катушек для программ сборки. Катушки уже предварительно собраны с пакетом пружин, как показано на рисунках 3, 4 и 5.

На рис. 6 показаны доступные соединительные блоки, которые составляют части программы стандартной сборки. Они поставляются в следующих форматах:

• Базовый, только с подключением к пользовательскому порту;
• Вторичные функции безопасности Разгрузочные устройства LS и порты LS и стандарт A/B;
• Первичные и вторичные функции безопасности, сбросы LS и порты LS по стандарту A/B.

Возможна установка полнопоточных предохранительных клапанов, ударных/антикавитационных или только антикавитационных клапанов. Также возможно разработать специальный соединительный блок с функциями, необходимыми конечному пользователю, например, обратные клапаны с пилотным управлением, уравновешивающие клапаны или 2/2-ходовые клапаны.

Доступны три различных торцевых пластины, подходящих для блоков клапанов с ручным, электрическим или гидравлическим приводом. Внутренний редукционный клапан для подачи управляющего давления входит в состав концевых плит программы сборки для блоков электрических или гидравлических клапанов.

Поскольку компоненты программы сборки уже предварительно протестированы, заключительное испытание так же просто, как сборка блоков клапанов, всего лишь короткая окончательная проверка, чтобы убедиться, что самособранные секции свободны от утечек.

Дополнительные характеристики клапанов APV:

• Доступны несколько типов входных пластин для насосов с постоянной и переменной производительностью и сетей постоянного давления;
• Различные типы золотников до 120 л/мин (APV-16) и 330 л/мин (APV-22) в сочетании с одновременным управлением;

Соленоиды

• ATEX;
• Стандартные клапаны, устойчивые к морской воде;
• Простота обслуживания, так как все основные компоненты можно демонтировать снаружи блока без разборки секций клапана;
• Модульная конструкция позволяет легко и экономично интегрировать специальные пользовательские функции в специальный соединительный блок, устанавливаемый на стандартный клапанный блок;
• Компактная многослойная конструкция делает его пригодным для мобильных гидравлических систем; и
• Функция защиты от насыщения для независимого от нагрузки управления несколькими регулирующими клапанами, даже в рабочих условиях, когда насос имеет недостаточную подачу.
• Одновременная работа функций пользователя зависит от достаточного расхода насоса. Если одному пользователю требуется больше потока, один из других может выйти из строя. Поэтому была разработана функция, показанная на рисунках 7 и 8, которая уменьшает расход для каждой секции управления, даже в клапанах с предварительной компенсацией, гарантируя, что каждый пользователь может продолжать работать одновременно.

Концепция модульной конструкции AMCA для усовершенствованных пропорциональных клапанов (APV) распространяется компанией K-One Fluid Power, которая установила уровни запасов и процедуры сборки для удовлетворения различных требований к сборке и доставке на рынке Австралии и Новой Зеландии.

Концепция представлена ​​в гидравлической промышленности Австралии и Новой Зеландии компанией K-One Fluid Power.
