от простого устройства своими руками до барабанной конструкции с электроприводом

Лебёдка — это древнее изобретение, которое появилось до изучения человеком физических законов. Работает устройство по принципу рычага — к рукоятке оператор прикладывает незначительные усилия, а устройство передвигает тяжёлые предметы. Незаменимая вещь для автолюбителей или дачников, но дорогая. Изготовление ручной самодельной лебёдки решает проблему высокой цены. За небольшие деньги можно сделать конструкцию любой сложности.

• Предназначение аппарата
• Типы устройства
• Простой вариант из подручных материалов
• Изготовление системы с универсальным приводом
• Советы по сборке

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

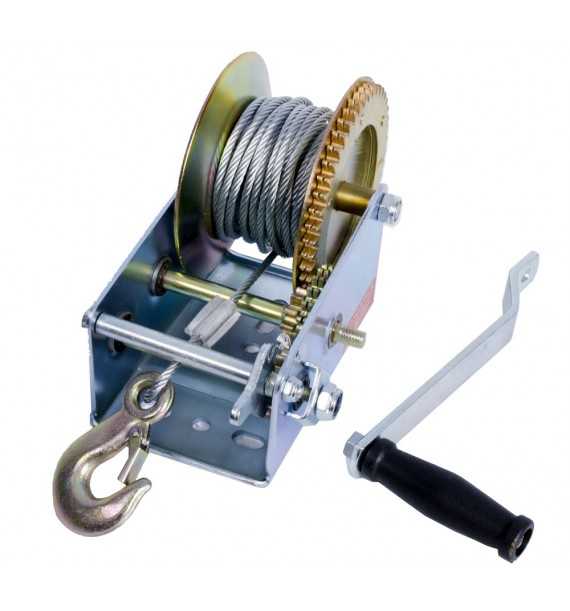

1. Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
2. Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
3. Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
4. Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

• Лом и обрезок трубы.
• Трос.
• Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

1. Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
2. На ось надевают трубку большего диаметра, к которой прикрепляют трос.
3. Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

• Прямоугольная труба для рамы.
• Вал для барабана, можно использовать трубку круглого сечения.
• Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
• Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
• Звёздочки — большая и малая. Цепь.
• Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
• Рычаг для привода.
• Трос с карабином.
• Сварка и электроды.
• Болгарка и шлифовальный диск к ней.
• Краска и грунтовка.
• Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

1. Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
2. Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
3. Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
4. Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
5. Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
   • Одно в центре. Диаметр должен соответствовать размеру вала.
   • 6 отверстий на расстоянии 7 см.
6. Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
7. Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
8. С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
9. Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
10. Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
11. Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
12. Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
13. На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Советы по сборке

​Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

• Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
• Следуют чертежу.
• Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
• Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
• Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

Самодельная рычажная лебедка

Содержание:

• Вариант 2. Более совершенная самодельная ручная лебедка
  • Видео обзор электрической ручной лебедки сделанной своими руками
• Особенности изготовления лебедки из стартера
• Как делается лебёдка своими руками
• Лебёдка из бензопилы
• Какие существуют виды автомобильных лебедок
• Самодельная рычажная лебедка
• Вариант 1. Самая простая конструкция
• Технология сборки
• Изготовление лебедки
• Виды автомобильной лебедки.
  • Лебедка электрическая своими руками.
  • Гидравлическая лебедка своими руками.
  • Механическая лебедка своими руками.
  • Составляющие лебедки.
    • Один из примеров самодельного барабана.
  • Лебедка из стартера своими руками.

Вариант 2. Более совершенная самодельная ручная лебедка

Однако не всегда описанным в первом варианте устройством можно перетаскивать очень большие и тяжелые предметы.

Сейчас мы познакомим вас с более усовершенствованным вариантом ручной лебедки сделанной своими руками, она будет работать на основе небольшого двигателя, что значительно упростит процесс перемещения груза (например автомобиля).

Начинать работу необходимо с изготовления платформы. Для нее понадобится приобрести стальной профиль и стальную пластину толщиной от 4-5 мм. Ниже представлен чертеж готовой конструкции.

Проще всего будет сварить всю конструкцию при помощи сварочного аппарата. Если сварочного у вас нет, то можно просто стянуть все элементы между собой болтами. В прочем, это делается на усмотрение мастера.

Во избежании проблем, рекомендуем вам сразу проверить при помощи угольника правильность всех углов и не допускать перекосов.

Если каркас будет вариться сварочным аппаратом, то рекомендуем использовать электрод тройку.

Места соединения нужно обработать шлифовальным кругом, чтобы не осталось окалин и заостренных частей, об которые можно пораниться. Проверив на прочность изготовленную раму, можно приступить к дальнейшей работе.

Далее изготавливается катушка, на которую будет накручиваться трос. Сделать ее можно своими собственными усилиями из двух стальных пластин и нескольких резьбовых шпилек. Длина последних зависит от количества наматываемого троса.

Также стоит подготовить несколько трубчатых втулок, которые будут скрывать резьбовое соединение.

С одной стороны вала, на который устанавливается катушка, нужно предусмотреть наличие звездочки, по которой будет идти цепь. Равномерного вращения можно добиться двумя ступицами, которые при помощи болтов будут крепиться к дискам.

Затем нужно найти и подготовить небольшой двигатель внутреннего сгорания, который будет обеспечивать вращение барабана. На его валу должна быть расположена вторая зубчатая звездочка под цепь меньшего диаметра. Теперь можно приступать к сбору всего механизма.

На платформе (она должна быть предварительно загрунтована и покрашена, чтобы не подвигалась коррозии) устанавливаются все основные элементы и при помощи пишущего инструмента намечаются места крепления.

При этом нужно учесть возможность натяжения цепи, поэтому силовой агрегат лучше всего крепить на салазках, под которые делаются продольные отверстия. Затем дрелью просверливаются отверстия требуемого диаметра.

Чтобы было проще передвигать всю конструкцию, рекомендуется предусмотреть съемную колесную пару. Она будет крепиться к хвостовику, который был предусмотрен на каркасе. Также стоит предусмотреть защиту, которая надежно закроет катушку.

Видео обзор электрической ручной лебедки сделанной своими руками

В заключении

Подобная конструкция позволяет устанавливать дополнительные элементы, например группу роликов, которая обеспечит движение лебедки в нескольких направлениях.

В целом, изготовленная лебедка ручная своими руками позволит сэкономить сравнительно большую сумму денежных средств. Установить ее можно куда угодно: на автомобиль, на лодку или катер, использовать в гараже или быту для перетаскивания тяжелых предметов.

Единственный недостаток: работает такая конструкция только в горизонтальной плоскости или под сравнительно небольшим углом.

Особенности изготовления лебедки из стартера

Видео ремонта стартера ВАЗ 2107 своими руками

Для этого лучше всего брать стартер, который в своей конструкции уже имеет планетарный редуктор. Это может быть, например, жигулевский стартер.

Для выполнения работы вам понадобится:

• барабан, его можно сделать из трубы, к которой приваривают щечки толщиной 4-5 мм;
• шестерни;
• редуктор;
• трос;
• стартер;
• металлический лист, на который будет монтироваться вся конструкция;
• сварочный аппарат;
• болгарка;
• измерительные инструменты;
• электропроводка.

Сначала надо сделать площадку, на которую будут монтироваться все элементы конструкции. На площадку приваривают посадочные места под барабан и выполняют его монтаж.

Следующим этапом будет соединение барабана и редуктора, при этом его первичный вал должен быть направлен верх. Соединяем редуктор и стартер. На первичный вал редуктора надевают шестерню, это может быть венец маховика. Осталось подключить проводку — и самодельная конструкция готова.

Как видите, сделать лебедку из стартера под силу любому домашнему мастеру. Таким образом, вы получите надежное и полезное оборудование и сможете сэкономить значительные средства.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Знаю что сейчас в меня полетят яйца, гнилые помидоры и прочее… но я хочу сказать одно, я решил делать лебдку, и я буду… не важно получится она или нет, но я попытаюсь. Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Взял за бесплатно стартер сегодня, 12 в. 1,5 квт.Немножко потрепан, но ни че) Двигатель работает) это главное) И сделан в СССР а не в китае)

Скоро буду делать как то барабан, шестеренку цеплять,

редуктора не будет, будет шестеренчатый механизм. малая шестерня будет крутить большую.

Короче все в процессе…

Приложил стартер к бамперу, сделал пару фото… но он будет за бампером… так он не останется… будет по дргуому.

Как делается лебёдка своими руками

Ремонт рулевых реек своими руками видео

Сразу следует отметить, что при наличии достаточного количества денег всегда лучше приобрести готовую лебёдку. Однако очень высокие цены на них делают этот вариант неприемлемым для многих автолюбителей. Рассмотрим основные узлы лебёдки на УАЗ или Ниву. В принципе, они одинаковы для практически всех автомобилей.

Если нет желания делать лебедку самому, ее всегда можно купить

При самостоятельном изготовлении следует учесть:

• Какой будет использован источник энергии для вращения барабана, и как будет осуществляться управление им
• Имеется ли редуктор и барабан для намотки каната или троса
• Тяговое усилие, развиваемое лебёдкой, должно минимум в полтора раза превышать массу
• Где будет размещаться лебёдка и есть ли возможность её закрепить
• Обязательно нужно учесть, что при преодолении водных преград или грязи лебёдка может оказаться и под водой, поэтому управление должно быть дистанционным, а двигатель и редуктор — герметичны по возможности
• Нельзя забывать, что при некачественном изготовлении и неаккуратной установке внешний вид автомобиля будет основательно подпорчен. Это не касается ручных лебёдок.

Лебёдка из бензопилы

Как установить Дверной доводчик на деревянную или металлическую дверь или калитку своими руками Пошаговая инструкция Видео

Бензопилы используются для заготовки дров большинством любителей экстремального отдыха. При желании в интернете можно найти комплект чертежей для использования этого мощного инструмента в качестве источника энергии для лебёдки, лодочного мотора, бура или бензореза.

Требуется снять шину с цепью и установить на их место конструкцию из барабана, каркаса и шестерёнки. Результатом будет абсолютно автономная лебёдка, развивающая тяговое усилие от 2-х тонн. При этом шестерни объединяются цепью, что значительно упрощает их изготовление или подбор.

Общие правила безопасности при работе с автолебёдками:

• Лебёдка должна использоваться исключительно для горизонтального перемещения машин или грузов
• Запрещено использовать для закрепления троса балки мостов, опоры линий электропередач и связи
• Работа с тросом должна проводиться в перчатках
• Повреждённые тросы, блоки, шаклы, стропы должны быть заменены
• При нагреве корпуса мотора свыше 600С следует отключить его и дать остыть. В противном случае возможно замыкание обмоток
• Передавать пульт управления из салона наружу следует через открытое окно. Это гарантирует от повреждения провода дверью

Бензопила часто используется как источник энергии для лебедки

• Подходить и прикасаться к тросу можно только после остановки лебёдки и его ослабления
• Нельзя оставлять на барабане менее пяти витков троса
• За неимением тросогасителя, следует использовать любые подручные средства. Избежать травм при обрыве троса можно, накинув перед работой на него спальник или брезент.

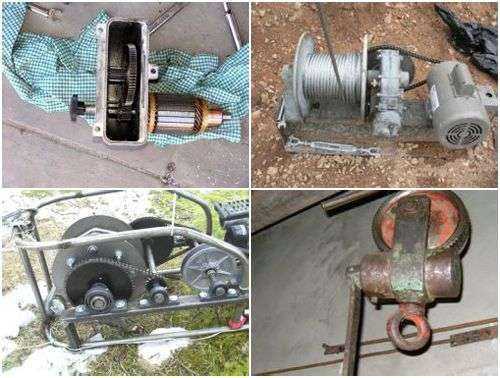

Какие существуют виды автомобильных лебедок

Самодельная лебедка может иметь гидравлический, механический или электрический привод. Независимо от того, какой тип привода имеет данное оборудование, принцип работы у всех одинаковый: на барабан через редуктор наматывается трос, делается это при помощи ручной силы или силы двигателя.

Такое оборудование может быть следующих типов:

1. Приспособление с электрическим приводом. В этом случае трос наматывается на барабан при помощи электрического двигателя. Для этих целей чаще всего используют переделанные генераторы или стартеры от грузовых машин или любой электрический двигатель подходящих параметров. Проще и доступнее всего сделать такое приспособление из стартера. Это объясняется тем, что данный электродвигатель имеет большой крутящий момент, большую силу и работает от аккумулятора автомобиля.
2. Приспособление с гидравлическим приводом. Если сделать лебедку из стартера сможет любой домашний мастер, то самодельная лебедка с гидравлическим приводом является более сложным приспособлением. Если сравнивать ее с тем оборудованием, что имеет электрический привод, то такая заводская или самодельная лебедка имеет более громоздкие размеры и сложную конструкцию. Несмотря на перечисленные недостатки, гидравлическая самодельная лебедка имеет преимущество в том, что обеспечивает большое тяговое усилие, при этом тратится минимальное количество энергии. Это особенно актуально для автомобиля, так как во время работы такого приспособления разряжается аккумулятор. Чем меньше энергии будет тратиться на ее работу, тем меньше разрядится аккумулятор. Основными элементами, из которых состоит такое гидравлическое оборудование, является бак для масла, масляный насос и его привод.
3. Приспособление с механическим приводом. Наиболее простым вариантом является самодельная лебедка с механическим приводом. Ее особенностью является то, что в действие она приводится не при помощи двигателя, а под действием физической силы человека. Чем большее усилие будет прикладывать человек к рычагу, тем большую мощность сможет развить такое оборудование. Чтобы увеличить ее мощность, надо использовать рычаг большой длины. Слишком большая длина рычага неудобна во время работы. Оптимальной длиной для такого приспособления будет 80-100 см, но если вам надо развить большую мощность, то надо брать более длинный рычаг.

Чертеж самодельной лебедки.

Если вы попали в грязь, то, чтобы вытянуть автомобиль, можно использовать элементарное приспособление. Для этого надо взять кусок трубы, забить в землю лом или деревянный кол и надеть на него трубу. Теперь надо взять мощный рычаг (это может быть труба или ветка), привязать трос к автомобилю, а на другом конце сделать петлю.

Осталось обкрутить тросом несколько раз вокруг трубы, вставить рычаг в петлю и начинать крутить им вокруг трубы. Таким образом, при помощи собственных усилий вы сможете самостоятельно вытянуть свой автомобиль. Чем больше будет рычаг, тем большее усилие вы сможете развить, но обычно достаточно длины рычага 70-90 см.

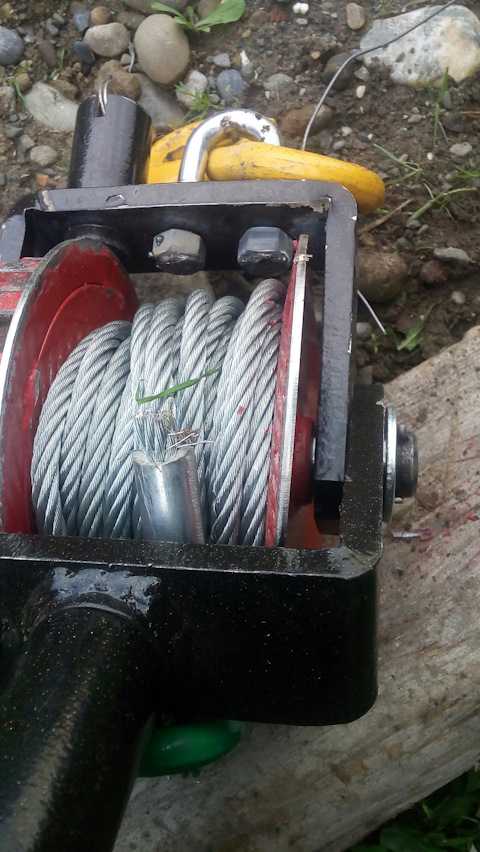

Самодельная рычажная лебедка

Конечно, как обычно все страшно сварено и криво порезано. Но получилось мощно, прочно и надежно. Дальше подробно. Зацените, какую ебулду запилил:

Самодельная рычажная лебедка

Самодельная рычажная лебедка

Была китайская ручная рычажная лебедка, которая постепенно завязалась в узел и ваще перестала внушать доверие. А мне тут еще и моторчик привезли, который надо как-то куда-то утащить с улицы. Решил почить лебедку.

От старой остались только храповые колеса, собачка рычага, и сам рычаг. Так как китайцы не умеют использовать качественные материалы, колеса и собачки сделаны наборными из тонких стальных листов. Я их сварил меж собой подобием электрозаклепок. Всю конструкцию расширил, чтобы троса больше влезало. Основа барабана — какая-то водопроводная труба. Корпус сделан из стали 3мм, уголка, и прочего мусора. Собачка в корпусе — стальная пластина с усилениями 3.5мм Раньше было 2 с чем-то, собачка упиралось только в одно колесо, и все это работало. Теперь все мощнее более чем в 2 раза. Все разъемные соединения — на пальцах со шплинтами. На лебедку влезает метров 7-8 троса 4мм.

Самодельная рычажная лебедка

Самодельная рычажная лебедка

Для разматывания троса запилил следующую систему: собачка рычага поднимается ейным специально обученным флажком, рычаг подается на оператора, концы собачек заходят в специально прогрызенные пропилы. Так они фиксируются в поднятом положении. Конечно, все можно было бы сделать удобнее, если бы конструкция не была чистейшей импровизацией и делалась бы по какому-то намеченному плану. Далее указательным пальцем беремся за специальную педаль на рычаге, а большим — давим на флажок второй собачки. Все, механизм разневолен, можно вытягивать трос.

Самодельная рычажная лебедка

Самодельная рычажная лебедка

По-моему круто получилось, я доволен.

Для того, чтобы лебедка не занимала места в или на багажниках, я решил, что лучше ей жить в каком-то отдельном месте и припилил к моцику кронштейн подвески девайса. Так выглядит сам кронштейн:

Самодельная рычажная лебедка

Самодельная рычажная лебедка

Корпус вводится в 2 зуба в верхней части кронштейна, а снизу на нем есть 2 уха, на которых лебедка стоит на своем рычаге, посредством приваренной «гарды».

Фиксируется все это дело пальцем на цепочке, к которому на цепочке же приделан самоколхозный пружинный шплинт, который фиксирует палец. Во какая многоходовка))

Цепочки, кстати, не простые, а оторванные от каких-то военных штуковин на Грэем-Белле))

Самодельная рычажная лебедка

Самодельная рычажная лебедка

Самодельная рычажная лебедка

Вот, как-то так.

Вариант 1. Самая простая конструкция

Итак, в основе нашего устройства будет лежать принцип рычага, который в свою очередь изучается еще в школьном курсе физики. Согласно правилу, соотношение длин в рычагах равняется соотношению сил в них.

Для того, чтобы собрать самую простую ручную лебедку, достаточно иметь под руками отрезок трубы, ось вращения, трос и рычаг. Ее приблизительное изображение представлено на рисунке ниже.

Первым делом, необходимо надежно закрепить ось к земле и сделать так, чтобы вокруг нее что-то вращалось (самый простой вариант – кусок трубы большего диаметра).

Затем берется трос. С одной стороны к нему крепится наш перемещаемый предмет, с другой делается петля и крепится к нашей оси таким образом, чтобы проворачивая движущуюся часть трос накручивался. После чего берется рычаг как можно большей длины и начинается закручивание.

Как видно, все достаточно просто, а самое главное быстро. Такую конструкцию можно собрать в любое время в совершенно любом месте.

Технология сборки

Приступая к работе нужно четко представлять, что самодельная лебедка должна получиться надежной, простой в использовании и недорогой по финансовым затратам.

У такого изделия есть преимущество в том, что собирая его своими руками, человек в мельчайших деталях знает все особенности конструкции. Более того, определенная часть автовладельцев считает, что самодельная — это значит качественная. Собрать лебедку из стартера можно в течение часа. При том условии, что все комплектующие имеются в наличии, инструменты находятся в рабочем состоянии, а мастер в трезвом виде.

Барабан с тросом является основным рабочим узлом лебедки. Работа будет выполнена быстрее, если в наличии имеется такой узел. Если его нет, то барабан легко изготовить своими руками из толстой трубы и листового металла толщиной 3-5 мм. Щечки просто привариваются к трубе с двух сторон. На одну из них крепится шестерня, на которую с помощью передаточной цепи будет подаваться усилие от редуктора. Барабан можно изготовить из пары отработавших свой срок жигулевских ступиц. Для этого достаточно сварить их по тонкой стороне. Сделать это надо на оправке, для того чтобы обеспечить соосность деталей.

Выбирая редуктор, нужно руководствоваться тем соображением, что самодельная автомобильная лебедка может функционировать без стопора.

Специалисты своего дела рекомендуют применять в таком случае редуктор, который используется для открытия и закрытия троллейбусных дверей. Хорошо, если удастся его найти. Если такой возможности нет, лебедка должна собираться по-другому, из стартера. В этом случае предпочтительнее использовать модель стартера, который оснащен планетарным редуктором. Он компактный по габаритам и не тяжелый по весу. Эти параметры нужно брать в расчет при конструировании изделия.

Самодельная лебедка, согласно действующим правилам, должна крепиться на переднем бампере машины. Хотя автолюбители используют и переносной вариант изделия. Ее можно руками загрузить в багажник и легко достать, когда в этом появляется необходимость. В любом случае она должна иметь минимальные габариты. Этот особенность механизма приходится учитывать при проектировании. Выполняя работу своими руками можно регулировать все рабочие процессы, не торопясь и не форсируя процесс сборки.

Выполняя сборку своими руками нужно обратить особое внимание на монтаж электрической проводки и коммутацию. Желательно пульт управления лебедкой закрепить подальше от вращающихся деталей

Это снизит риск травмы, которую можно получить по неосторожности. Самодельная лебедка, при правильной сборке, прослужит гораздо дольше своих заводских аналогов

Изготовление лебедки

Самой важной деталью оборудования является барабан. Далеко не всегда он имеется под рукой в готовом виде

Но его отсутствие не является фатальным – его можно быстро и просто сделать самостоятельно.

В самом простом случае используется труба. Она будет играть роль барабана. Труба насаживается на своеобразную ось, роль которой играет трос. Из троса делается петля, которую обматывают вокруг трубы. Затем трубу насаживают на отрезок трубы меньшего диаметра, который будет играть роль руки барабана. К концу троса крепят крюк или систему строп. Импровизированное устройство для подъема грузов готово.

В другом, не менее простом варианте изготовления, к платформе, роль которой может играть металлический толстый лист, крепится ось. Осью может быть труба. Лучше взять толстостенную, чтобы она не погнулась в ходе эксплуатации. На нее насадить или приварить вращающуюся часть, исполняющую роль ручки — рычага. Это тоже может быть отрезком трубы. Трос крепится к оси.

Для ручной автомобильной лебедки барабан может быть изготовлен из трубы, лучше всего толстостенной. К ней при помощи газосварочного аппарата привариваются щечки – пластины металла толщиной 4-5 мм. Если нужна качественная автомобильная лебедка, то к щечке можно приварить еще и ведомую шестерню.

Также в качестве барабана можно применить 2 ступицы от ВАЗа. В этом случае тонкий конец протачивается и детали, представляющие собой 2 половинки барабана, свариваются на оправке.

Далее присоединяется трос, один конец которого закрепляется на барабане, а на другом конце устанавливается крюк.

Еще один вариант изготовления инструмента основан на применении резьбовых шпилек. В этом случае берется вал, роль которого опять-таки играет труба. Шпилька закрепляется на подшипниках, при этом гайки не должны прокручиваться. Трос перекидывается через блок, роль которого играет вал. К тросу крепится крюк или же стропы и лебедка готова к работе. При желании можно прикрепить шкив, чтобы лебедка работала легче.

Самым сложным способом является изготовление инструмента, когда платформа для блока изготавливается из металлических уголков с помощью сварки, а затем на нее устанавливается барабан с редуктором. В этом случае придется приобретать фабричные детали. Последний способ является самым затратным и самым неоптимальным – в таком случае проще приобрести инструмент, сделанный в заводских условиях.

Виды автомобильной лебедки.

Устройства такого рода своими руками могут создаваться с электрическим, ручным и гидравлическим проводом. Все они имеют общий принцип работы: на барабан наматывается трос, который с помощью двигателя или ручным способом вращается через редуктор.

Теперь рассмотрим разные виды лебедок своими руками подробнее.

Лебедка электрическая своими руками.

Зачастую в качестве двигателя для такой лебедки применяют переделанные генераторы от грузовой техники и тракторов, стартера автомобилей, а также любой подходящий электродвигатель от техники

При этом очень важно, чтобы электропривод обладал высоким крутящим моментом, большой силой, а также съедал как можно меньше тока, ведь тогда аккумулятор в автомобиле будет разряжаться максимально долго

Гидравлическая лебедка своими руками.

По конструкции такая лебедка является наиболее громоздкой и сложной. И даже несмотря на этот недостаток, в сравнении с электрической лебедкой она имеет большие преимущества. Они заключаются в обеспечении наибольших тяговых усилиях при минимальных затратах энергии бортовой сети.

Ну, а для ее создания в основном используется бак для масла, привод насоса и непосредственно масляной насос.

Механическая лебедка своими руками.

Самодельная механическая лебедка по принципу своей работы схожа с остальными, только вместо двигателя у нее работает сила человека. Следовательно, мощность данной конструкции напрямую зависит от прилагаемой человеком физической силы, а также длины рычага, к которому эта сила  прикладывается.

Составляющие лебедки.

Основным узлом любой самодельной лебедки является барабан с тросом. Будет хорошо, если найдется готовый барабан, который не требует переделок. Если же такого нет, то придется его сделать самому. Для этого необходимо взять кусок толстой трубы и приварить к нему щечки, толщина последних должна быть порядка 3-4 мм.

Один из примеров самодельного барабана.

Чтобы изготовить необходимый нам барабан можно взять, к примеру, ступицу от Жигулей. В ней необходимо лишь проточить место сварки, то есть тонкий конец, и на оправке сварить половинки барабана нужного диаметра.

Наиболее подходящим редуктором является червячный с большим передаточным числом. Плюсы червячного редуктора заключается в том, что его применение для самодельной лебедки может обойтись без применения тормоза барабана (это обусловлено свойствами червячной пары). Наиболее подходящим таким редуктором станет редуктор от дверей троллейбуса, ведь он имеет достаточное передаточное число, а также достаточно удобен в креплении на площадке. Ну, а чтобы использование лебедки было наиболее безопасным, лучше всего изготовить выносной пульт управления, чтобы не было нужды находиться близко с натянутым тросом. Также потребуется вскрыть корпус редуктора и заблокировать конический фрикцион, который предназначен предотвращать защемления пассажиров дверьми. Это можно сделать по-разному, например, прихватив конус с помощью сварки к шестерне в нескольких местах.

В случае, когда самодельная электрическая лебедка делается с помощью стартера, то лучшим станет тот, который комплектуется планетарным редуктором. К слову, некоторые моторы марки Жигули снабжены именно таким узлом.

Лебедка из стартера своими руками.

Самодельная лебедка из стартера изготавливается следующим образом. Берется лист металла и делается площадка, на которой крепятся все узлы. После к ней следует приварить посадочные места для вала барабана и установить его. Дальше привариваем редуктор таким образом, чтобы первичный вал располагался сверху. После этого к редуктору сверху прикрепляем самодельный переходник для крепления стартера и уже на первичный вал насаживаем зубья шестерни с подходящим модулем. Для этих целей можно применить венец маховика. Теперь можно закрепить стартер и установить проводку.

Видео

Тюнинг Toyota Land Cruiser.

Тюнинг Chevrolet Lacetti.

Тюнинг восьмерки.

Наклейки на авто своими руками, пошаговая инструкция.

Соберите самодельную лебедку за 35 долларов – Новости Матери-Земли

Рано или поздно каждому домовладельцу нужна хорошая лебедка. Не обязательно сверхмощная промышленная модель, но надежный агрегат, который может поднять тонну, не поднимая пота. Что-то, что не будет стоить руки и ноги, но справится с теми случайными подъемами двигателей, вытаскиванием пней и другими грузоподъемными работами, которые время от времени возникают в каждом доме, квартире, гараже и подвале в Северная Америка.

Хорошо, сэр (и мэм), изобретательные исследователи MOTHER EARTH NEWS собрали именно такую ​​лебедку, которую почти каждый может использовать и позволить себе, потому что [1] она управляется вручную, [2] ее сборка стоит менее 35 долларов, и [3] он ничем не уступает коммерческим моделям с такой же грузоподъемностью, но которые продаются за 100 долларов и выше!

Начните свой проект самодельной лебедки, найдя выброшенную коробку передач автомобиля или грузовика с «ручным переключением» (можно купить у вашего дружелюбного местного торговца металлоломом всего за 5 долларов или на авторазборке за немного больше). Подойдет практически любая марка или модель механической коробки передач, но вы обнаружите, что «верхний погрузчик», который мы использовали, работает лучше всего. Это связано с тем, что механизм переключения передач встроен прямо в крышку трансмиссии, поэтому вне коробки нет рычага переключения передач, с которым можно было бы возиться. (Совет: большинство автомобилей, построенных до Второй мировой войны, и многие пикапы, находящиеся на дорогах в настоящее время, особенно оснащенные 4-ступенчатым приводом, используют трансмиссии этого типа с верхней загрузкой.)

Вам также понадобится набор швеллеров, уголков и плоского железа, чтобы сделать основание и различные опоры для лебедки. Опять же, ваш районный торговец металлоломом — человек, которого стоит увидеть. Или местный поставщик стали, если вы не против заплатить немного больше за то же самое. Остальные компоненты также доступны в виде металлолома, включая автомобильные детали, трубу, шкив и ремень (оба из них можно спасти от старой стиральной машины).

Снимите кожух хвостового вала (тот «дополнительный» элемент, который удерживает трос спидометра и прикручен болтами к задней части коробки передач) с вашей переработанной трансмиссии и вырежьте кусок резиновой внутренней трубки того же размера и формы, что и задняя часть коробки. пластина. Этот кусок резины будет служить прокладкой между коробкой передач и урезанным U-образным каналом, который поддерживает этот конец коробки передач. (Когда будете вырезать прокладку, не забудьте отметить и проделать отверстия в резине для крепежных болтов и главного вала коробки передач, которые будут проходить через прокладку.)

Все четыре основных опорных кронштейна 3/16″ x 3″ x 10″ x 7″ вырезаны из одного 28-дюймового куска U-образного профиля 3/16″ x 3″ x 10″ x 3″. (Если у вас нет газовой горелки, вы должны быть в состоянии убедить местного сварщика сделать всю резку металла в этом проекте — на самом деле это не так уж много — за символическую плату.)

Положите 30-дюймовую секцию стального профиля 3/16″ x 2″ x 7″ x 2″ (основание лебедки) вниз и поместите на нее трансмиссию «для позиции». Затем поверните два основных опорных кронштейна вверх «на ребро» (одна из 3-дюймовых боковых кромок заподлицо с основанием) и установите их напротив главного вала коробки передач, одну спереди, а другую сзади коробки передач. Отрежьте эти кронштейны примерно на 1/12″ выше верхней части вала, просверлите отверстие 3/4″ в каждой металлической пластине, где она касается конца вала, а затем обрежьте оба кронштейна, придав им коническую форму. Это будут скобы кривошипа и барабана.

Выполните ту же процедуру с двумя скобами из швеллерного железа, которые плотно прилегают к лицевой стороне самого редуктора. (Только на этот раз вам придется просверлить отверстия в пластинах, чтобы они соответствовали схеме крепления спереди и сзади вашей конкретной коробки передач. Вам также нужно будет вырезать прорезь на переднем кронштейне, достаточно большую, чтобы позволить корпус коробки передач, чтобы установить заподлицо с опорой.) После того, как два кронштейна будут обрезаны по размеру и просверлены, наденьте недавно изготовленную резиновую прокладку на заднюю часть коробки передач и прочно прикрутите опоры к коробке передач с помощью оригинального оборудования, которое поставлялось с Ед. изм.

Теперь расположите переднюю часть трансмиссии примерно в восьми дюймах от одного конца основания из швеллерного железа, просверлите пару отверстий в каждой из «ножек» двух опорных кронштейнов и закрепите коробку на месте четырьмя болтами 5/16″. x 1 1/4″ болты, гайки и стопорные шайбы. (ПРИМЕЧАНИЕ. Дополнительная плоская шайба диаметром 3/8″ с загнутым вверх и просверленным краем вставляется под одну из головок болтов до того, как она будет закреплена. Пружина натяжения храповой защелки зацепится за просверленное отверстие позже, во время окончательная сборка дополнительного оборудования лебедки.)

Все мы знаем, что чем длиннее рукоять такой лебедки, тем больше рычагов у нас будет и тем легче будет «наматывать» тяжелый груз. Именно поэтому наши конструкторы оснастили эту лебедку массивной трубчатой ​​рукояткой длиной примерно полтора фута. Это на несколько дюймов больше, чем расстояние, на котором главный вал устройства расположен над основанием лебедки… что определенно может создать проблемы с зазором во время работы подъемника. Однако в данном случае это не проблема по двум причинам: [1] эта лебедка в нормальных условиях предназначена для установки достаточно близко к краю кузова грузовика, привинченному книзу верстаку, погрузочной площадке и т. д. , чтобы обеспечить абсолютно свободный зазор его рукоятки во время полного оборота, и [2] наши гениальные изобретатели встроили в устройство автоматический замок и шлицевую рукоятку, так что в любое время, когда вращение кривошипа ограничено, вам нужно только вытащить его за рукоятку. рукоятку, поверните ее в «свободное» положение, вставьте рукоятку обратно, сделайте пол-оборота и повторяйте до тех пор, пока груз, который вы пытаетесь поднять, не будет поднят, несмотря на небольшой зазор вокруг рукоятки подъемника.

Ключевым элементом, благодаря которому работает эта изящная функция, является скошенный диск сцепления, который имеет ступицу со шлицами, подходящими для входного вала вашей лебедки. Вырежьте ступицу и приварите ее к трубному ниппелю длиной 2 1/2 дюйма и 3/4 дюйма. Затем проденьте блок через отверстие 3/4″ (оно должно быть свободным, но не неаккуратным) в верхней части одного из треугольных опорных кронштейнов (обратите внимание, что опора повернута так, чтобы ее край был обращен к трансмиссии), и проденьте колено трубы 3/4″ на другой конец ниппеля. Расположите кронштейн так, чтобы можно было легко надеть ступицу и снять ее с вала трансмиссии, затем просверлите два отверстия 5/16″ и надежно прикрутите опору к основанию.

Закончите работу с кривошипом, ввинтив трубу 3/4 дюйма длиной 16 дюймов в открытый конец только что установленного колена, наденьте еще одно колено 90° на другой конец трубы и привинтите трубу 3/4 дюйма длиной 8 дюймов. в это. Затем сварите все резьбовые соединения вместе, чтобы они никогда не разошлись во время использования лебедки.

Рабочий конец подъемника изготавливается путем вырезания шлицевой ступицы из старого универсального шарнира и приваривания ее к цилиндрической шестерне диаметром около 4 дюймов (размер ступицы не имеет решающего значения, главное, чтобы она налезала на шлицевой вал). который выходит из передачи). Затем приварите 14-дюймовый кусок трубы к другому концу шлицевой ступицы U-образного соединения (все в порядке, если труба входит в ступицу примерно на полдюйма для дополнительной прочности, когда они сварены вместе), вставьте 6-дюймовый -диаметр V-образного шкива над осью (для этого, возможно, придется вырезать немного мяса из ступицы шкива), а также приварить шкив к шлицевой ступице.

Теперь вы готовы вырезать два диска диаметром 7 дюймов из металлолома 16-го размера. Просверлите отверстие диаметром 3/4 дюйма в центре каждой из этих концевых пластин барабана, наденьте первую на ось и надежно приварите ее к V-образному шкиву. Затем отцентрируйте отрезок 4-дюймовой трубы длиной 9 1/2 дюйма (сам барабан) на пластине, сдвиньте вторую торцевую пластину вниз по оси, пока она не коснется другого конца барабана, и надежно сварите узел вместе. (ПРИМЕЧАНИЕ. Важно, чтобы секция трубы была «верной» на торцевых пластинах до того, как она будет приварена к ним, чтобы готовый барабан не был «смещен от центра» при вращении. Один из хороших способов исправить эту сборку — это вырезание из четырех кусков дерева одинаковой ширины, а затем сжатие их на равном расстоянии вокруг оси — между валом 3/4 дюйма и барабаном 4 дюйма, прежде чем он будет приварен к торцевым пластинам.)

Наденьте кусок трубы диаметром 1″ длиной 1″ на вал трубы 3/4″, придвиньте эту прокладку к готовому узлу барабана, накиньте тормозной ремень на V-образный шкив, просверлите два отверстия 5/16″ в «зубом» последнего основного опорного кронштейна, свободно прижмите кронштейн к 1-дюймовой прокладке и прикрутите опору к основанию лебедки.

Затем отрежьте угол под углом 45° на одном конце каждого из небольших (5/16″ x 1 3/8″ x 4 1/2″) кронштейнов тормоза и собачки и приварите опоры непосредственно к боковой стороне основания. под цилиндрическим зубчатым колесом узла барабана (со стопором 5/16″ x 1 3/8″ x 8″, расположенным между двумя кронштейнами так, чтобы он находился под прямым углом к ​​зубьям цилиндрического зубчатого колеса).

Затем просверлите отверстие диаметром 1/2 дюйма в опорных кронштейнах, собачке и одном конце тормозной рукоятки размером 5/16 дюйма x 1 дюйма x 18 дюймов. (На этом этапе также необходимо просверлить два отверстия диаметром 5/16 дюйма в рукоятке тормоза: отметьте первые четыре дюйма над отверстием диаметром 1/2 дюйма, а вторые — шесть дюймов над первым. Это также хорошее время для сверления. отверстие 1/4″ — для зацепления натяжной пружины — через рычаг собачки примерно в четырех дюймах вниз от его вершины.)

После этого пропустите болт 1/2″ x 5″ через плоскую шайбу, торец тормозной рукоятки, еще четыре шайбы, первый опорный кронштейн, торец собачки, вторую опору и еще одну шайбу. . Затем просверлите отверстие 1/8″ в конце болта и закрепите всю сборку шплинтом 1/8″ x 1″. Зацепите один конец натяжной пружины за отверстие 1/4″ в рычаге собачки, а другой конец — за отверстие в изогнутой шайбе, прикрепленной болтами к основному опорному кронштейну. Также пришло время закрепить болт 5/16″ x 2″ в каждом из двух отверстий 5/16″ тормозной рукоятки (используйте две гайки — по одной с каждой стороны руля — чтобы надежно закрепить каждый болт на месте). ).

Приварите четыре стальных угловых кронштейна 1/8″ x 2″ x 2″ x 3″ к стальному основанию лебедки и просверлите в них отверстия диаметром 3/8″, чтобы подъемник можно было закрепить болтами настолько сильно, что он никогда не двигаться под нагрузкой. Затем вынесите весь блок на улицу, хорошенько промойте его бензином и нанесите на него пару слоев яркой промышленной краски.

После этого достаточно просто надеть пару резиновых рукояток на голые металлические рукоятки лебедки. И так же легко вставьте клиновой ремень в канавку шкива, оберните его вокруг нижнего болта рукоятки тормоза, а затем наденьте ремень на верхний болт рукоятки. (Держите клиновой ремень на месте, просверлив два или три отверстия 1/8″ по обеим сторонам петли и закрепив пару или три болта 5-44 x 1 1/4″ через двойную резину.

И, наконец, стальной трос 3/16″ постоянно крепится к барабану лебедки, пропустив его через два отверстия 1/4″, просверленные на расстоянии примерно одного с четвертью дюйма друг от друга в «внешней» торцевой пластине барабана. Проденьте кабель через отверстия так, чтобы четыре дюйма или около того плетеной и скрученной проволоки лежали на барабане, а затем прочно припаяйте его на место. Другой конец троса, разумеется, формируется в петлю и к нему прикрепляется крюк стандартными кабельными зажимами.

Привинтите лебедку, прицепите трос к чему-либо, за что она будет держаться, выберите передачу (в том числе заднюю — самую мощную, которую вы будете использовать, просто повернув ее «в другую сторону»), и «заводи!» Храповик и собачка предотвратят внезапное выпадение троса, когда вы отпускаете рукоятку, а тормозом можно управлять вручную (с более легкими нагрузками), просто отпустив собачку.

Если у кого-то есть лучшая идея для лебедки, которая [1] имеет несколько передаточных чисел для [2] менее 35 долларов США, мы обязательно хотели бы узнать об этом. Потому что, насколько нам известно, вы мало что можете сделать, чтобы улучшить эту конструкцию… разве что соорудить для нее моторный привод!

Основание
(1) U-образный канал 3/16″ x 2″ x 7″ x 2″       Длина 31″

Анкеры
(4) 1/8″ x 2″ x 2″ угол       длина 3″

Опорные кронштейны
(4) U-образный профиль 3/16″ x 3″ x 10″ x 3″       7″ длиной
(8) болты с шестигранной головкой 5/16″ x 1 1/4″, гайки, шайбы
(8) имеющиеся болты крепления коробки передач
(1) кусок резиновой внутренней трубки 7″ x 10″

Барабан
(1) 4″ труба сортамента 40       9 1/2″ длина
(1) 3/4″ труба сортамента 40 (ось барабана)       14″ длина
(1) 1″ труба сортамента 40 (прокладка)       1″ длинные
(2) Диски диаметром 7 дюймов из листового металла 16 калибра
(1) Цилиндрическое зубчатое колесо диаметром 4 дюйма
(1) V-образный шкив диаметром 6 дюймов
(1) Шлицевая ступица U-образного соединения (совместима с трансмиссионным валом)

Кривошип
(1) 3/4″, сортамент 40, труба       8″, длина
(1) 3/4″, сортамент 40, труба       16″, длина
(1) 3/4″, график 40, труба       2 1/2″, длина
(2) ) колена 3/4″
(1) пластина сцепления (совместимая с трансмиссионным валом)

Тормоз и собачка
(1) Плоская пластина 1″ x 5/16″ (ручка тормоза)       Длина 18″
(1) Плоская пластина 1 3/8″ x 5/16″ (собачка) длиной 8″
(2) 1 плоская пластина 3/8″ x 5/16″ (опорные кронштейны)       4 1/2″ длиной
(1) стальной болт 1/2″ (шарнирный штифт)       5″ длиной
(2) болты 5/16″ x 2″, гайки, плоские шайбы
(5) плоские шайбы 1/2″
(1) шплинт 1/8″ x 1″
(1) пружина растяжения с 3/8 ″ плоская шайба для крепления
(3) болты 5-44 x 1 1/4″ с шайбами ​​и гайками
(1) клиновой ремень 40″ x 1/2″

Трос
(1) 50 футов стального троса 3/16″
(1) стальной крюк со штифтом и зажимами

Разное
(2) резиновые рукоятки

В крайнем случае? Сделай свою лебедку!

Мы все были там: застряли в лесу на какой-то тропе посреди ниоткуда, задним концом у подножия глубокой заснеженной насыпи. В радиусе 20 миль ни души, а покупать лебедку для своей машины не хотелось. Вы просто не попадаете в такие ситуации… обычно.

Теперь у вас есть два варианта. Вы можете либо сесть и замерзнуть до смерти в неотапливаемой кабине своего UTV, либо начать идти и надеяться, что у вас хотя бы останутся большие пальцы ног к тому времени, когда вы найдете помощь.

Как насчет третьего варианта? Вы все еще можете вырваться из этого плена — и сохранить пальцы ног! Вам просто нужно сделать свою собственную лебедку, используя некоторые основные инструменты. (Будем надеяться, что ваша привычка избегать использования лебедок не распространяется и на ваш ящик с инструментами.)

Вот несколько проверенных способов самостоятельно вытащить внедорожник из колеи, если у вас нет лебедки под рукой. .

Лебедка Redneck

Термин «лебедка Redneck» охватывает множество различных методов лебедки. Тот, о котором мы говорим сегодня, хорош и прост. Для этого требуется только веревка, что очень удобно, но имеет некоторые серьезные ограничения.

1. Возьми свою веревку. Это достаточно легко!

2. Проденьте один конец веревки через любое колесо, направленное в нужном вам направлении. Если вы окажетесь носом в канаве, вы прикрепите его к заднему колесу. Если вы сначала прикладом, вы прикрепите его к переднему колесу. Обратите внимание, что колесо, к которому вы его прикрепите, должно получать мощность, поэтому, если у вас есть привод на два колеса, вам нужно будет использовать одно из колес, которое получает мощность, даже если оно находится на дне канавы.

3. Убедитесь, что у вашей веревки достаточно места, чтобы обойти тормозные суппорты. Иначе что-нибудь порвешь.

Протяните веревку через любое колесо, ближайшее к пути отхода, если на это колесо подается питание.
Фото SuperATV

4. Закрепите веревку. Вам нужно найти что-то, что идеально соответствует колесу, к которому вы его привязали. Это потому, что ваша лебедка работает, наматывая веревку на шину. Вы сможете намотать эту веревку только в том случае, если она будет в значительной степени прямой. Здесь нет фаркопа!

5. Если вы хотите и у вас достаточно веревки, вы можете повторить этот процесс на противоположном колесе. Это удвоит вероятность того, что «лебедка» сработает, и удвоит вашу тяговую силу.

6. Затем дайте машине немного газа. Идите так медленно и уверенно, как только можете. Если ваша точка крепления расположена идеально прямо, веревка должна легко намотаться, и вы начнете вытягиваться! Если вы едете не идеально прямо, веревка, вероятно, соскользнет с шины и в какой-то момент ослабнет. Не беспокойтесь, если это произойдет — просто убедитесь, что он не наматывается на ось, иначе вы можете разорвать ботинок.

7. Если ваша веревка соскользнула, снова выровняйте ее. Попробуйте втиснуть его между большими выступами, если они у вас есть. Но помните, если угол к вашей опорной точке достаточно плохой, вы сделаете всего пару поворотов шины, прежде чем она снова соскользнет.

Помогает, если вы можете поместить веревку между проушинами вашей шины. Чем больше ваши проушины, тем меньше вероятность того, что веревка соскользнет и вернет вас к первому шагу.
Фото SuperATV

И все! Надеюсь, метода Redneck Winch будет достаточно, чтобы вытащить вас. Этот метод лучше всего работает, когда вы едва застряли или когда вам нужно двигаться по ровной поверхности, пока вы не сможете найти сцепление на лучшей поверхности.

Лебедка Flip-Flop

Если лебедка Redneck не справляется со своей задачей, вы можете попробовать эту гораздо более эффективную (но медленнее, сложнее и опаснее…) самодельную лебедку. Это называется флип-флоп лебедка. Для этого требуется больше, чем просто веревка, но не намного больше.

1. Начните с веревки — предпочтительно той, которая рассчитана на 3500 фунтов или более. Вам также понадобятся две палки. Я предполагаю, что вы не взяли их с собой, так что вам придется разыскать кое-что. Ищите живую твердую древесину диаметром не менее 5 дюймов и длиной не менее 6 футов.

Помните, мы говорили, что этот метод опасен? Мы не шутили. Но чем крепче будут ваши ветки, тем менее опасным он будет. Не экономьте на этих палках.
Фото SuperATV

2. Привяжите автомобиль к точке крепления. В отличие от лебедки Redneck, этот метод не требует, чтобы точка крепления была идеально прямой. Но помните, что лебедкой по прямой всегда легче всего, так что это не больно. Убедитесь, что вы используете хорошие узлы, которые могут выдержать большую силу.

3. Теперь самое сложное. Положите палки на веревку посередине между транспортным средством и точкой крепления. Они должны сделать нецентральный крест, пересекая друг друга примерно в одном футе от концов. Один полюс должен быть параллелен веревке, а другой должен быть перпендикулярен. Столб, который находится параллельно, должен быть более прочным из двух полюсов, и он должен быть сверху. В целях пояснения стержень сверху — это ваш рычажный стержень . Стойка внизу — это ваша барабанная стойка 9.0145 .

4. От точки крепления протяните веревку через стойку барабана на коротком конце. Затем вернитесь под стержень барабана и над стержнем рычага на коротком конце. Наконец, пройдите под барабанную стойку и сядьте на свой автомобиль. Прозрачный как грязь? Наглядное изображение в помощь:

На этой фотографии горизонтальная ветвь — это шест барабана, а вертикальная ветвь — шест рычага. Оберните свою веревку вокруг стержня барабана, над стержнем рычага, а затем снова под стержнем барабана, чтобы получить лебедку.
Фото SuperATV

5. Последний шаг — лебедка! Для этого просто переверните плечо рычага на другую сторону сокращения, затем переверните плечо барабана. Затем повторите. Вам захочется немного подтянуть веревку после первых пар прыжков и прыжков, но после этого вы станете золотым.

Этот метод становится сложнее (и опаснее) с каждым флипом и флопом. Это потому, что полюса имеют тенденцию отталкиваться по мере нарастания напряжения. Кроме того, они могут сорваться в любой момент и ударить вас. Но, по крайней мере, ты не ночуешь в канаве!

Если у вас все в порядке с несколькими царапинами и синяками, синяком под глазом, возможно, сломанной рукой и кучей потраченного времени, этот метод лебедки своими руками для вас.
