Как заменить предохранитель печки Renault Megane 2
Главная » Воздушная система
Опубликовано: Рубрика: Воздушная системаАвтор: Администрация сайта
Каждая модель автомобиля имеет свои недостатки, и, со временем, они начинают проявляться, как бы аккуратно водитель ни использовал агрегат. Отличительной чертой рассматриваемой нами сегодня модели является крайняя чувствительность к воде, поэтому в основном страдают электростеклоподъёмники — кнопки поднимания и опускания стекла.
Замена предохранителя печки Renault Megane 2.
Содержание
- Какие детали чаще всего выходят из строя
- Зачем менять предохранитель
- Где находится предохранитель печки Renault Megane 2
Какие детали чаще всего выходят из строя
После продолжительной службы полететь могут и следующие детали, играющие немаловажную роль: вентилятор, компрессор кондиционера. Возможны случаи загорания airbag, что свидетельствует о поломке.
Для того, чтобы датчик погас, необходимо осмотреть электроразъём, который вы обнаружите под водительским сидением. Во избежание лишних затрат на ремонт вашего друга на колесах можно выполнять определённые операции. К примеру, прочищать проёмы водостоков, находящиеся впереди лобового стекла. Тем не менее, предохранитель становится головной болью многих автовладельцев. И порой встаёт такой вопрос: а как же заменить предохранитель печки? Ведь изначально его нужно ещё и найти. Об этом ниже.
Зачем менять предохранитель
Как вообще автовладельцы приходят к тому, что видят решение проблем с автомобилем в замене предохранителя? Изначально вспомним, что вся электроника в машине находится под защитой предохранителей. Соответственно, когда одна из систем перестаёт работать, мы можем разрешим ситуацию починкой предохранителя, который, скорее всего, просто перегорел. Блок предохранителей Renault располагается в салоне, с водительского бока, и в подкапотной зоне. Руководствуясь таблицей-приложением, мы с лёгкостью определяем, какой именно предохранитель отвечает за печку и вентиляцию: предохраняющие запчасти с пометкой 30.
На самой же детали будет написано SP3. Помимо печи эти детали гарантируют работу системы отопления и кондиционера.
Где находится предохранитель печки Renault Megane 2
Как мы говорили раньше, есть два места расположения предохранителей. Нас же интересуют те, которые располагаются в салоне. Там мы и обнаружим коробочку с пометкой 30. Для того, чтобы провести данную операцию, вам не понадобится какое-то особенное оборудование. Можно ограничиться обычным ключом на 10 и отвёрткой. Теперь поэтапно разберём инструкцию того, как снять деталь. Алгоритм работы следующий:
- Убираем панель слева от руля, а за ней боковую небольшую панельку.
- Панель с кнопками тоже откручиваем и, пользуясь подручными средствами (например, шилом или отвёрткой) отсоединяем разъём питания.
- Под рулевой колонкой выкручиваем болты и достаём панель.

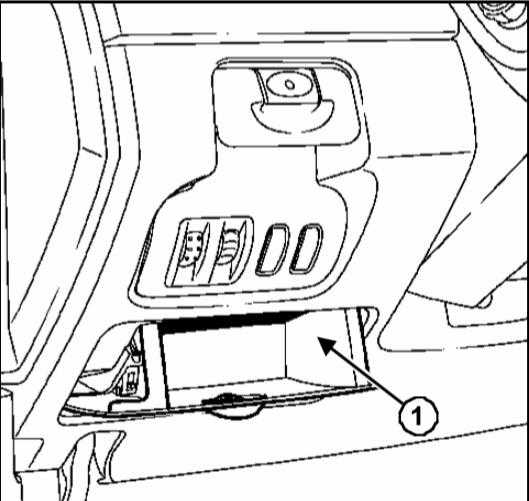

- Теперь мы видим заветную цель, нажимаем на защёлку и спокойно достаём блок.
- Теперь переходим ко второму этапу: вытаскиваем блок из-под капота.
- Справа снимаем защитную пластину из пластика.
- Освобождаем место, снимаем следующие детали: аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, плату.
- Рассоединяем разъёмы и убираем клеммы аккумулятора и, следовательно, достаём батарею.
- Сначала выкручиваем верхний болт ЭБУ, а за ним нижний.
- Три блока соединения, подходящие к блоку управления, отсоединяем.
- Убираем ЭБУ.
- Выкручиваем болт, чтобы снять блок предохранителей.
- Рассоединяем блок с клеммами — и вот он уже у нас в руках.
Вот таким не хитрым путём можно самостоятельно снять предохранитель, чтобы разобраться с поломкой. Надеемся, наша статья дала вам полное представление об операции, и вы без труда сами справитесь с отсоединением.
Удачи и будьте аккуратны на дорогах.
Предохранители Renault Megane 2 поколения и блоки реле со схемами и описанием
Renault Megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения и как к ним добраться. Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.
Исполнение блоков и количество элементов может отличатся от представленного и зависит от года выпуска и уровня оснащения. Актуальные схемы должны быть нанесены на обратную сторону защитной крышки блока.
Содержание
- 1 Блоки под капотом
- 1.1 Плавкие вставки на аккумуляторе
- 1.2 Коммутационный блок
- 1. 2.0.1 Как добраться к блоку предохранителей под капотом Рено Меган 2
- 1.
- 1.2.1 Вариант 1
- 1.2.2 Вариант 2
- 1.3 Блок силовых предохранителей
- 1.4 Дополнительные элементы
- 2 Блок в салоне
2.0.1 Как добраться к блоку предохранителей под капотом Рено Меган 2Блоки под капотом
Под капотом Рено Меган 2 поколения находятся 3 блока с предохранителями.
Плавкие вставки на аккумуляторе
Данный блок расположен на плюсовой клемме аккумуляторной батареи.
Схема
Назначение
- 30А – Электронный блок управления в салоне
- 350 А — автомобиля с бензиновым двигателем, генератор, 400 А — автомобиля с дизельным двигателем – Коммутационный блок моторного отсека
- 30А – Коммутационный блок моторного отсека
Коммутационный блок
Установлен в левой части моторного отсека. Закрыт защитной крышкой.
В одном варианте, сняв крышку вы получите доступ к блоку где возможно заменить предохранителя в другом, блок будет размещён в еще одном корпусе и доступ к нему будет затруднён.
Как добраться к блоку предохранителей под капотом Рено Меган 2
Для начала надо снять аккумулятор и открутить крепления с его подставки, что бы добраться к ЭБУ.
Далее откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
В самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.
Вариант 1
Фото – схема
Обозначение
Описание
| 1 | 7,5А Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции |
| 2 | 10А Лампа дальнего света левой блок-фары |
| 3 | 10А Лампа дальнего света правой блок-фары |
| 4 | 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары |
| 5 | 10А Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары |
| 6 | 20А Лампы противотуманных фар |
| 7 | 7,5А Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей |
| 8 | 15А Запорный электро механизм противоугонного устройства рулевой колонки |
| 9 | 5А Модуль подушки безопасности водителя, электро усилитель рулевого управления |
| 10 | 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем |
| 11 | 5А Электро механизм противоугонного устройства рулевой колонки |
| 12 | 5А Автоматическая коробка передач |
| 13 | 10А Блок управления системой питания сжиженным газом |
| 14 | 10А Лампы света заднего хода |
| 15 | 20А Реле электромагнитного клапана системы питания сжиженным газом |
| 16 | 10А Электромагнитная муфта компрессора кондиционера |
| 17 | 10А Резерв |
| 18 | 40А Электро вентилятор системы охлаждения двигателя |
| 19 | 25А Блок управления ABS |
| 20 | 30А Обогрев стекла двери задка |
| 21 | 25А Реле стартера |
| 22 | 25А Электродвигатель стеклоочистителя ветрового окна |
| 23 | 25А Резерв |
Вариант 2
Пример исполнения
Схема
Расшифровка
| 1 | 10А Предохранитель правых ламп габаритного света (172-226) – выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) – указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) – выключатель обогрева правого сиденья (1513) – выключателя жесткой складной крыши |
| 2 | 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) – прикуривателя (101) – выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) – аудиосистемы (281) – многофункционального дисплея (653) – центрального электронного коммуникационного блока |
| 3 | 10А Предохранитель правой фары (ближний сеет) (226) – датчика высоты задней части кузова (1372) – датчика высоты передней части кузова(1373) – переключателя корректора фар (1360) – электродвигателя корректора правой фары (538) |
| 4 | 10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537) |
| 5 | 20А Предохранитель правой и левей противотуманных фар (176-177) |
| 6 | 10А Предохранитель левой фары (дальний свет) |
| 7 | 10А Предохранитель правой фары (дальний свет) |
| 8 | 25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094) |
| 9 | 25А Электродвигателя очистителя ветрового стекла |
| 10 | 5А Предохранитель цепи “+” после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232) |
| 11 | 15А Предохранитель электро замка рулевой колонки |
| 12 | Резерв |
| 13 | Резерв |
| 14 | 15А Системы впрыска, Реле защиты |
| 15 | 10А Резерв |
| 16 | 5А АКП |
| 17 | 7,5А Предохранитель ‘+” после замка зажигания в салоне: указателе положения рычага селектора (1128) – переключатель режимов переключения передач АКП (129) – выключателе регулятора- ограничителя скорости движения (1081) – органы управления инструктора на учебном автомобиле (459) – блок предохранителей и реле в салоне (260) – реле дополнительного подогрева 1 (1067) – реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные |
| 18 | 5А Электро замок рулевой колонки |
| 19 | 10А Лампы заднего хода |
| 20 | 20А Реле подогрева топлива |
| 21 | 15А Насос омывателя топлива |
| 22 | 10А Муфта компрессора кондиционера |
| 23 | 30А Элементы обогрева заднего стекла |
Блок силовых предохранителей
Находится под коммутационным блоком.
Схема
Обозначение
| 1 | 70А Реле дополнительного подогрева 2 |
| 2 | 60А Монтажный блок предохранителей и реле в салоне / 70A Свечи накала |
| 3 | 40А Реле дополнительного подогрева 1 |
| 4 | 70А Электро усилитель рулевого управления |
| 5 | 50А Блок управления ABS |
| 6 | 70А Монтажный блок предохранителей и реле в салоне |
| 7 | 20А Реле подогрева топливного фильтра дизельного двигателя |
| 8 | 70А Блок управления пред пускового подогрева |
| 9 | 70A Реле дополнительного отопителя 2 |
Дополнительные элементы
Рядом с блоком силовых предохранителей могут устанавливаться дополнительные элементы.
Схема
Описание
| Двигатель F9Q | |
| A | F9Q: 20А Дизельный обогреватель |
| В | F9Q814: 20A Электрический насос охлаждающей жидкости |
| 983 | F9Q814: 50A Реле подачи блока управления впрыском |
| Двигатель K9K | |
| F1 | Не используется |
| F2 | Не используется |
| F3 | Не используется |
| F4 | 15A + питание реле главной форсунки (защита питания расходомера воздуха) |
| 234 | K9K724: 40А Реле вентилятора охлаждения двигателя 460 Вт (с кондиционером) |
| 234 | K9K732: 50А реле вентилятора охлаждения двигателя 550 Вт (с кондиционером) |
| Двигатель K4M | |
| A | 20А Топливный насос |
| В | 20А Отключение топливного насоса для сжиженного нефтяного газа |
| С | 20А Электромагнитный клапан LPG |
| D | 20А Резервуар для сжиженного нефтяного газа |
| Е | 20А Электромагнитный клапан расширительного клапана газа |
| F | Не используется |
Некоторые элементы крепятся вне выше представленных блоков, например насос омывателя фар и другие.

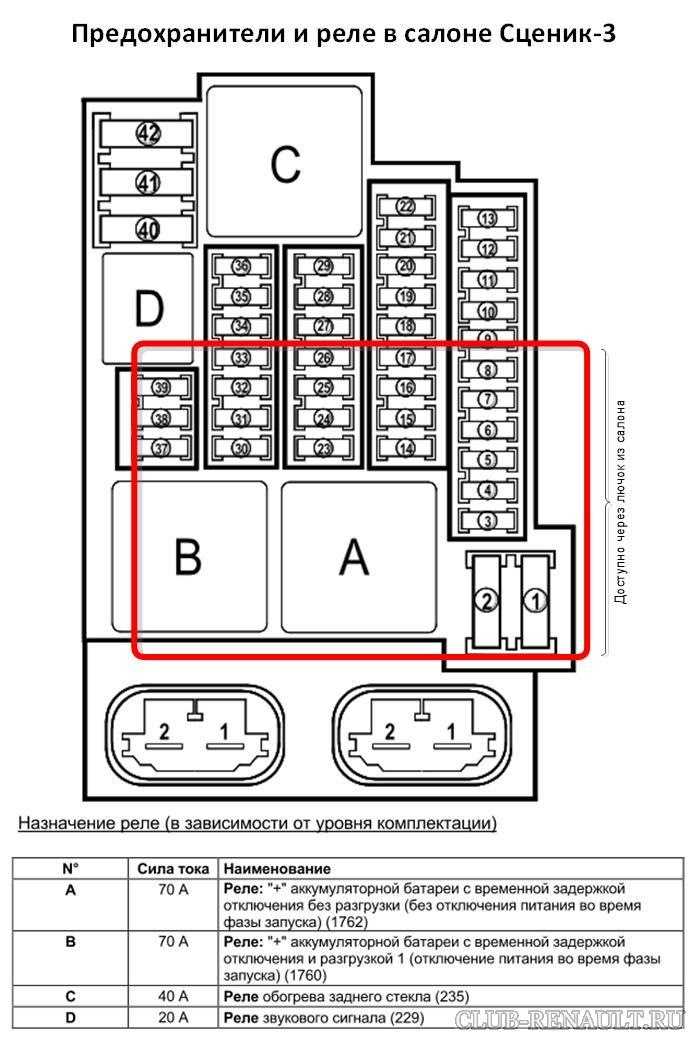

Блок в салоне
Основной блок предохранителей в салоне находится в левой нижней части приборной панели, за защитной крышкой.
На её обратной стороне будет находится актуальная информация с расшифровкой схемы.
Пример схемы
Схема
Назначение
| 1 | Резерв |
| 2 | Резерв |
| 3 | Резерв |
| 4 | 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света |
| 5 | 20А Обогрев сидений водителя и переднего пассажира |
| 6 | 20А Электрозамки всех дверей |
| 7 | 15А Прикуриватель |
| 8 | 7,5А Обогрев наружных зеркал |
| 9 | 10А Блок управления ABS |
| 10 | 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией |
| 11 | 15А Стоп-сигнал |
| 12 | Резерв |
| 13 | 25А Электродвигатель стекло подъемника двери водителя |
| 14 | 25А Электродвигатель стекло подъемника двери переднего пассажира |
| 15 | 20А Комбинация приборов, электропривод наружных зеркал |
| 16 | 15А Звуковой сигнал, диагностический разъем, электро двигатель стеклоочистителя ветрового окна |
| 17 | 15А Электродвигатель стеклоочистителя задней двери |
| 18 | 20А Блок управления электрооборудованием салона, реле дополнительного оборудования |
| 19 | 30А Электродвигатель системы отопления (кондиционирования) и вентиляции салона |
| 20 | 40А Электродвигатели стекло подъемников задних дверей |
| 21 | 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши |
| R1 | Реле электродвигателей стекло подъемников всех дверей |
| R2 | Реле дополнительного оборудования |
За прикуриватель отвечает предохранитель номер 7 на 15А.
Под панелью отдельные реле могут устанавливаться вне данного блока, например на держателе педали акселератора №1524 – 40А – Подсветка стоп-сигналов, управляемая ЭБУ ESP или реле дополнительного нагрева – с левой стороны блока вентилятора салона.
У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
Схема блока предохранителей Рено Меган 2 и реле с назначением и расположением
Рено Меган 2 -го поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах с кузовами хэтчбек, седан, универсал.
Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавались под другим названием — Megane Grand Tour. Мы покажем, где находятся блоки предохранителей и реле в Рено Меган 2 поколения и как к ним добраться. Также фото коробок и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.
Исполнение коробок и количество элементов может отличаться от представленного и зависит от года выпуска и уровня оснащения. Схемы тока должны быть нанесены на обратной стороне защитной крышки агрегата.
Содержание
- 1 ОБРАЗОВАНИЕ ДВИГАТЕЛЯ
- 1.1 Обеспечение батареи
- 1.2 Box
- 1.2.0.1 Как добраться до коробки предохранителей под капюшоном Megan 2
- 1.2.13 1.2.13 1.2.13 1.2.13 1.2.13 1.0016
- 1.2.2 Тип 2
двигатель.
Предохранители аккумулятора
Этот блок расположен на положительной клемме аккумулятора.
Схема
Назначение
- 30А — Электронный блок управления в салоне
- 350 А – для автомобиля с бензиновым двигателем, генератором, 400 А – для автомобиля с дизельным двигателем – Блок коммутации моторного отсека
- 30А – Блок коммутации моторного отсека
Блок предохранителей
Устанавливается на с левой стороны моторного отсека. Закрыт защитной крышкой.
В одном варианте, сняв крышку, вы получите доступ к коробке, где можно заменить предохранитель, в другой, коробка будет помещена в другой корпус и доступ к ней будет затруднен.
Как добраться до блока предохранителей под капотом Рено Меган 2
Для начала нужно снять аккумулятор и открутить крепления с его подставки, чтобы добраться до ЭБУ.
Затем откручиваем его крепление и отодвигаем в сторону. Снимаем воздуховод, возле радиатора, и приподнимаем держатель ЭБУ.
В самой коробке отвяжите болт. И теперь мы можем толкнуть коробку. Не забудьте отключить чипы питания.
Тип 1
Схема
Обозначение
Назначение
| 1 | 7.5А Лампа габаритного света левой фары, прикуриватель, выключатель центрального замка и сигнализации, блок управления корректором фар, отоплением (кондиционером) и вентиляцией 6 9009 9009 9009 |
| 2 | 10A Лампа дальнего света левой фары |
| 3 | 10A Лампа дальнего света правой фары Регулятор корректора, электродвигатель корректора правой фары |
| 5 | 10A Лампа с низким уровнем луча, левая фара, левый мотор корректора фары |
| 6 | 20A Туманные лампы |
| 7 | 7.5A LOW Beam LAKEM LOW BEAM Право. , индикатор положения селектора АКПП, блок управления стеклоподъемниками всех дверей |
| 8 | 15А Электрозамок подрулевого противоугонного устройства |
| 9 | 5A Driver’s airbag module, electric power steering |
| 10 | 7. 5A Automatic transmission selector position indicator, diagnostic socket |
| 11 | 5A Electro anti-theft mechanism of the steering column |
| 12 | 5А Автоматическая коробка передач |
| 13 | 10А Блок управления системой подачи сжиженного газа |
| 14 | 10A Reversing lamps |
| 15 | 20A Relay solenoid valve LPG |
| 16 | 10A A / C Compressor Electromagnetic Clutch |
| 17 | 10A Reserve |
| 18 | 40A Electro engine cooling вентилятор |
| 19 | 25A Блок управления ABS |
| 20 | 30A Обогрев стекла задней двери |
| 6 21 | Реле 21 9009 |
| 22 | 25A Windshield wiper motor |
| 23 | 25A Reserve |
Type 2
For example
Diagram
Circuits protected
| 1 | 10А Предохранитель ламп правого габаритного света (172-226) – переключатель управления скоростью (1081) – переключатель стабилизации траектории движения (1106) – указатель положения рычага селектора АКПП (1129) – выключатель обогрева левого сиденья (1514) – выключатель обогрева правого сиденья (1513) – выключатель жесткого складного верха |
| 2 | 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) – прикуриватель (101) – выключатели электрозамков и сигнализации (1391) – переключатель корректора фар (1390) – панель климат-контроля (319) – аудиосистемы (281 ) – многофункциональный дисплей (653) – центральный электронный блок связи |
| 3 | 10А Предохранитель правой фары (ближний свет) (226) – задний датчик высоты (1372) – передний датчик высоты (1373) – переключатель корректора фар (1360) – электродвигатель корректора правой фары (538) |
| 4 | 10A Fuse left headlight (low beam) (227) – left headlight corrector motor (537) |
| 5 | 20A Fuse right and left fog lights (176-177) |
| 6 | 10A Предохранитель левой фары (дальний свет) |
| 7 | 10A предохранитель для правой фары (High Beam) |
| 8 | 25A FUSE для ABS ECU (113) или ESP (1094) |
| 10 | 5А Предохранитель цепи «+» после зажигания на подушках безопасности и электроусилителе руля (756-1232) |
| 11 | 15А Предохранитель электроблокировки рулевой колонки |
| 120099 | |
| 13 | Reserve |
| 14 | 15A Injection system, Protection relay |
| 15 | 10A Reserve |
| 16 | 5A AKP |
| 17 | 7.5A Fuse ‘+ «после зажигания в салоне: указатель положения рычага селектора (1128) – переключатель режимов переключения АКП (129) – переключатель ограничителя скорости (1081) – органы инструктора на учебном автомобиле (459) – салонный блок предохранителей и реле (260 ) – реле автономного отопителя 1 (1067) – реле автономного отопителя 2 (1088) – диагностический разъем (225) – микрофон гарнитуры свободен |
| 18 | 5A Electro steering column lock |
| 19 | 10A Reversing lamps |
| 20 | 20A Fuel heating relay |
| 21 | 15A Fuel washer pump |
| 22 | 10A Муфта компрессора кондиционера |
| 23 | 30A Элементы обогрева заднего стекла |
Блок предохранителей
Расположен под электропроводкой.
Diagram
Designation
| 1 | 70A Additional heating relay 2 |
| 2 | 60A Passenger compartment fuse and relay mounting block / 70A Glow plugs |
| 3 | 40A Реле дополнительного обогрева 1 |
| 4 | 70A Электроусилитель руля |
| 5 | 50A Блок управления ABS |
| 6 | 70A Mounting block for fuses and relays in the passenger compartment |
| 7 | 20A Diesel fuel filter heating relay |
| 8 | 70A Control unit for pre-starting heating |
| 9 | 70A Auxiliary реле отопителя 2 |
Дополнительные элементы
Дополнительные элементы могут быть установлены рядом с блоком силовых предохранителей.
Схема
Назначение
| F9Q engine | |
| A | F9Q: 20A Diesel Heater |
| B | F9Q814: 20A Electric coolant pump |
| 983 | F9Q814: 50A Injection control unit supply Реле |
| K9K Engine | |
| F1 | Не используется |
| F2 | не использовано | не использовано | 6 | не используется |
| F4 | 15A + Резервная электроснабжение основного инжектора (защита источника питания воздушного потока) |
| 234 | K9K724: 40A 460W Engine Engine Engine Engine Fean Ellay (с A / C) | 234 | K9K732: 50A 550W Engine Cooling Fan Relay (With A / C) |
| K4M engine | |
| A | 20A Fuel pump |
| B | 20A LPG fuel pump shutdown |
| C | 20A LPG solenoid valve |
| D | 20A LPG tank |
| E | 20A Gas expansion valve solenoid valve |
| F | Not used |
Some элементы монтируются снаружи вышеперечисленных агрегатов, например, насос омывателя фар и другие.
Пассажирский салон
Главный блок предохранителей в салоне расположен в нижней левой части приборной панели, за защитной крышкой.
На его обратной стороне будет актуальная информация с расшифровкой схемы.
Example circuit
Diagram
Designation
| 1 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 3A Blower motor and датчик температуры салона, внутреннее зеркало заднего вида, датчики дождя и света | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20A Heated driver’s and front passenger’s seats | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Electric locks for all doors | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Cigarette lighter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7. 5A Обогрев наружных зеркал | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10А Блок управления АБС | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, стёкла лобового и задка, агон, хэтчбек , подогрев топлива (К9K Двигатель), Блок управления для отопления (кондиционирование воздуха) и внутренней вентиляции, блок управления сигналом тревоги | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A Стоп ламп | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Резерв | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25A LIFE DOUTHER. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25А Электропривод стеклоподъемника двери переднего пассажира | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20А Комбинация приборов, электропривод наружных зеркал | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15A Рог, Диагностический разъем, электрический двигатель стеклоочистительного стекла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15A Мотор складной двери | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20A управляющий блок для электрического оборудования для пассажира. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30А Электродвигатель обогрева (кондиционирования) и вентиляции салона | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40А Электродвигатель стекла задней двери | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20A 40A Электрический мотор люка, электрическая складная крыша | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Реле для электродвигателей. на 15А отвечает за прикуриватель. Под панелью могут быть установлены отдельные реле за пределами этой коробки, например на держателе педали акселератора # 1524-40А – Стоп-сигнал, управляемый ЭБУ ESP или реле автономного отопителя – на левой стороне блока обдува салона . Кроме того, мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
Схема блока предохранителей Renault Megane II (2003-2009)Объявление vertisements
В этой статье мы рассмотрим второе поколение Renault Megane, выпускавшееся с 2002 года выпуска. См. другие Renault Megane: Предохранитель прикуривателя (розетка) в Renault Megane II — это предохранитель «V» в блоке предохранителей панели приборов. Содержание Блок предохранителей в салоне Расположение блока предохранителейБлок предохранителей расположен ниже и слева от рулевого колеса, за панелью. Схема блока предохранителейОбъявление vertisements
Назначение предохранителей в салоне
Релейный блок салона Расположен под приборной панелью с левой стороны блока вентилятора салона
Это реле расположено на монтировании педали ускорителя Комплект. |
схемы коробки Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
