Диагностический разъем на Рено Логан 1 и 2

2. Разъемы для диагностики 🔻

   →

3. Рено Логан 🔻

Илья Васильев

Расположение диагностических разъемов

3 комментариев

24 июня 2019

Просмотров: 26236

Рейтинг:

( 7 Ratings )

Содержание:

1. Где находится разъем для диагностики у Рено Логан
2. Распиновка OBD 2
3. Распиновка ЭБУ Siemens EMS‐3132 — Renault Logan
4. Выбор оборудования для диагностики Логана
5. Рекомендованные статьи для владельцев Рено Логан
6. Рекомендуемые видео по диагностике Renault Logan

Время прочтения

Время на прочтение: 5 мин. 20 сек.

Сложность материала:

Для любителей — 3 из 5

Теги:

OBD2
Рено Логан

Для компьютерной диагностики через смартфон или ноутбук, требуется знать расположение OBD2 (диагностического разъема), его распиновку и тип. Статья актуальна для автомобилей Рено Логан 1 и 2 поколения.

На Logan 1 и 2 тип колодки не зависит от года выпуска автомобиля. Автомобили комплектуют 16 контактным разъемом в виде трапеции.

1. Где находится разъем для диагностики у Рено Логан

Колодка для диагностики 16 PIN (16 коннекторов) у Renault Logan расположен в бардачке со стороны пассажира, на задней стенке. У коннектора имеется заглушка, сам разъём выполнен в желтом цвете.

Базирование разъема указано на схеме под позицией 9. Ниже так же представлены наглядные фото.

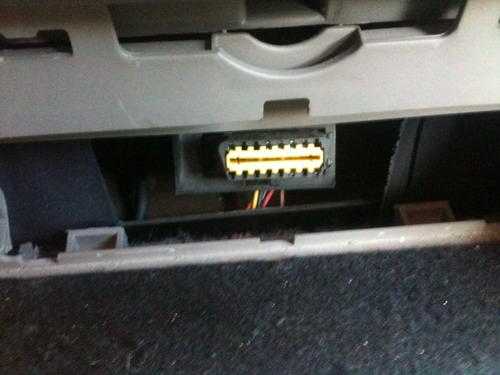

Фото расположения колодки:

Детальнее рассмотреть позицию можно на фотографиях и схемах. С расположением электронного блока управления можно ознакомиться по ссылке в статье «Диагностика Рено Логан». Далее представлена распиновка разъема.

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Смотреть

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

3. Распиновка ЭБУ Siemens EMS‐3132 — Renault Logan

Прошивка ECU (программирование ЭБУ) осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим. Для установки сигнализации требуется так же подключаться с ЭБУ. Для этого необходимо знать распиновку выводов блока.

В материале «Компьютерная диагностика Renault Logan своими руками» имеется информация более подробная информация о типах ЭБУ.

Скачайте PDF файл, чтобы ознакомиться с распиновкой ЭБУ EMS‐3132.

Назначение контактов:

4. Выбор оборудования для диагностики Логана

Поиск колодки для диагностики необходим для подключения адаптера или сканера, а так же программатора. Реуомендуемое диагностическое оборудование:

• Используются адаптеры с микроконтроллером ELM327, поддерживающие протоколы ISO 14230 или 9141-2. Они могут подключаться через Wi-Fi или Bluetooth.
• Оригинальные автосканеры: для Renault Logan 1 и 2, начиная от 2004 года и до настоящего времени – Штат ДСТ-2, Штат DST-mini.
• Универсальные автосканеры: Launch CReader VI+ , Launch X431 Pro.– для авто с поддержкой OBD2.

Для более подробного изучения вопроса рекомендуется прочитать статьи по данной теме:

5. Рекомендованные статьи для владельцев Рено Логан

Scan Tool Pro — бюджетный мультисканер для Renault Logan

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов.  Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Renault Logan с 2005 года выпуска.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!

Узнать подробнее

Рекомендуемые программы для адаптеров и сканеров Renault Logan

Читать статью «Рекомендуемые программы для адаптеров и сканеров Renault Logan»

Рекомендуемые адаптеры и сканеры для автомобилей Renault Logan

Читать статью «Рекомендуемые адаптеры и сканеры для автомобилей Renault Logan»

Scan Tool Pro – адаптер для Renault Logan c 2005 г.в

Читать статью «Scan Tool Pro – OBD2 адаптер для Renault Logan c 2005 г.в»

Расшифровка кодов ошибок Renault Logan

Читать статью «Расшифровка кодов ошибок Renault Logan»

Обзоры OBD2 адаптеров для автодиагностики

Смотреть раздел «Обзоры OBD2 адаптеров для автодиагностики»

Автодиагностика Renault Logan своими руками

Читать статью «Автодиагностика Renault Logan своими руками»

6.

Рекомендуемые видео по диагностике Renault Logan

Получилось ли Вам найти диагностический разъем?

Да — нашёл самостоятельно

Нет — не смог найти

Да — нашёл после прочтения данной статьи

Илья Васильев
Автор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Контакты для связи:

Почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Бортожурнал на DRIVE2.RU: Перейти

Канал на Яндекс.Дзен: Перейти

Группа ВКонтакте: Перейти

Задать вопрос

Добавить страницу в закладки

Другие статьи на эту тему

Задать вопрос автору

Диагностический разъем на Рено Логан: фото расположения в салоне

Рано или поздно наступает такой момент, когда в работе авто начинают случаться различные неполадки. Большинство из них высвечиваются на панели приборов. Чтобы узнать, какая неисправность в авто, можно воспользоваться и специальным приспособлением, подключившись через него в систему диагностики автомобиля.

На видео ниже показан самостоятельный процесс диагностики Рено Логан.

Содержание

• 1 Расположение диагностического разъема на Рено Логан
  • 1. 1 Предназначение
• 2 Внешний вид адаптера ELM327
• 3 Основные коды ошибок Рено Логан
• 4 Выводы

Расположение диагностического разъема на Рено Логан

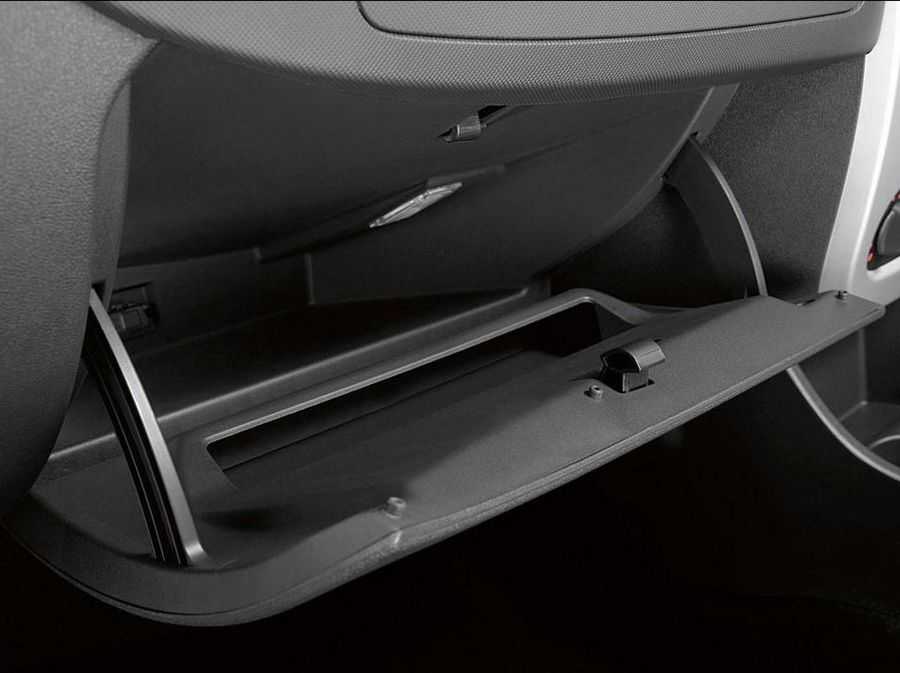

Диагностический разъём в бардачке прикрыт декоративной заглушкой

Расположен такой разъем в бардачке, в верхней его части.

Самый недорогой адаптер от ДЯДИ ЛЯО с АлиЭкспресса

Для подключения к системе используется специальный кабель или bluetooth-адаптер. Кстати, такое расположение перекочевало и в Рено Дастер.

Ранее такие разъемы устанавливались под капотом авто.

После проведения диагностики, при помощи этого разъема можно выявить любую неполадку систем авто. Все они отображаются в виде кодов. В таком коде и зашифрована информация о поломке.

Этот адаптер уже подороже, по размерам больше, техническая начинка получше

Предназначение

Программа Torque в работе

На компьютере (или мобильном телефоне, или планшете) при помощи специальной программы можно провести сканирование систем автомобиля и узнать, какая неполадка в нем присутствует.

Внешний вид адаптера ELM327

ELM327 c АлиЭкспресса

ELM327 c АлиЭкспресса

ELM327 c АлиЭкспресса

ELM327 c АлиЭкспресса

Основные коды ошибок Рено Логан

• 002 – проблемы с дроссельной заслонкой.
• 003 – неисправен датчик температуры воздуха, который всасывается мотором.
• 004 – неисправность датчика температуры охлаждающей жидкости.
• 006 — не работает датчик детонации.
• 014 – не работает электромагнитный клапан.
• 017 – не работает датчик расположения коленвала.
• 018 – засорен передний датчик кислорода.
• 022 – неисправен блок управления.
• 032 – неисправна лампочка, которая сигнализирует о перегреве тосола (кстати, что лить в Логан: тосол или антифриз?).
• 038 – засорен нагреватель.
• 044 – неисправен иммобилайзер.
• 061 – проблема с катушкой зажигания.
• 064 – неисправен датчик скорости.
• 106 – поломался катализатор.
• 253 – на двигателе плохая «масса».

Все датчики, которые ранее устанавливались на автомобиль, имели 12 разъемов. Современные имеют уже 16. Сам разъем напоминает трапецию. Если разъёма нет в бардачке, значит его убрали (спрятали) в противоугонных целях при установке сигнализации. Тогда ищите его в любом месте под панелью приборов (о демонтаже приборной панели здесь).

Выводы

Зная, где расположен датчик, а также коды основных ошибок, владелец авто сможет самостоятельно выявить неисправность, имею под рукой ноутбук и соответствующее ПО.

DACIA LOGAN MCV (KS_) 1.4 OBD Диагностический инструмент и программное обеспечение от myautoaid.com

PRO

ОСЕННЯЯ РАСПРОДАЖА!
всего $125.00 вместо 159$

Для 32+ марок автомобилей

• Сканирование всех блоков управления
• Чтение и удаление кодов неисправностей

Для вашего бренда

• Сервисный сброс
• Датчики и приводы
• Специальные функции

159,00 долларов США

Только
$125. 00 ^*

Быстрая международная доставка с DHL

30-дневная политика возврата

Отличная поддержка клиентов

2 года гарантии на оборудование

Живите своей страстью к обслуживанию автомобилей, как никогда раньше! С помощью диагностического инструмента autoaid PRO вы получите больше функций для конкретной марки автомобиля. От тщательного сканирования всех блоков управления до считывания и удаления кодов неисправностей, выполнения сервисного сброса, доступа к датчикам и исполнительным механизмам и до всех специальных функций (например, регенерации сажевых фильтров, обучения форсунок или отключения электронных стояночных тормозов) . Все это доступно по лучшей цене прямо здесь, в магазине.

• научить дроссель
• конфигурация дизельного сажевого фильтра
• конфигурация инжектора
• Сбросить блок управления
• Сбросить значения адаптации EGR
• Сбросить значения адаптации форсунки
• сервисный сброс

• АБС/АСР/ЭСП
• Полный привод
• Аудио
• Центральный электронный
• Центральный электронный передний пассажир
• Приборная доска
• Диагностическая система (EOBD/OBDII)
• Модуль управления двигателем (ECM)
• Усилитель руля
• Дополнительная удерживающая система (SRS)

** Наличие зависит от модели, двигателя и конфигурации.

В действии

РЕКОМЕНДУЕТСЯ

«Невероятно, как много вы можете прочитать с помощью автопомощи! Соотношение цена/качество потрясающее»

Роберто Тесич, автомобильный техник

Таким образом, ремонт вашего автомобиля становится еще проще! В нашем магазине вы можете купить руководства по ремонту для вашего автомобиля, включая советы и рекомендации, схемы и многое другое.

Найдите свой инструмент PRO

See vehicle coverage

Инструменты диагностики автомобилей autoaid работают с автомобилями более чем 32 автомобильных марок, выпущенных с 2000 года по настоящее время. С PRO вы получите все функции для выбранного вами бренда. Здесь вы можете найти список для покрытия транспортных средств

Наши PRO-инструменты так популярны не зря. От покрытия блока управления до сервисного сброса и всех специальных функций вы не найдете сопоставимого устройства по более низкой цене.

Хотите добавить больше брендов в свой инструмент PRO? Нет проблем — это можно сделать в любое время всего за несколько кликов. А если вам нужны все 32+ бренда, вы можете легко перейти с PRO на EXPERT. Это всегда гибко.

Десятилетний опыт компании autoaid позволил разработать инструменты для диагностики автомобилей, и мы продолжим их разработку в нашей штаб-квартире в Берлине. Качество нашей продукции хорошо известно по телевидению и в торговой прессе.

Dimensions 55 mm x 25 mm x 12 mm

Weight 200 g

OBD2 pins Full 16 pin set with multiplexer for all pin configurations

Кабели OBD2 0,75 м и USB 0,75 м

Программное обеспечение Autoaid Diagnostics+ для Windows 7 / 8 / 10 / 11

Требования ПК, ноутбук, или планшет с Windows 7 / 8/11/11 и постоянное подключение к Интернету

Обновление . гарантия на аппаратное обеспечение (для диагностических инструментов)

^* Диагностические инструменты autoaid работают с вашими ПК, ноутбуками или планшетами под управлением Windows 7, 8, 10 или 11. Диагностическое программное обеспечение autoaid доступно для загрузки. Поскольку это облачное устройство, во время процесса диагностики требуется подключение к Интернету. Лицензии PRO и EXPERT оплачиваются ежегодно и включают в себя все обновления, такие как новые добавленные модели автомобилей или улучшения функций. Раз в год вы можете бесплатно переоформить права на новую марку автомобиля при смене автомобиля.

159,00 долларов США

Только
$125,00 ^*

Быстрая международная доставка с DHL

30-дневная политика возврата

Отличная поддержка клиентов

2 года гарантии на оборудование

Коды неисправностей Renault Logan — Руководство по эксплуатации автомобиля в формате PDF, электрические схемы, коды неисправностей

Renault Logan

Руководство по эксплуатации и электрические схемы PDF

Если ваш автомобиль оснащен бортовым компьютером, то вы можете прочитать коды неисправностей, чтобы узнать, в чем причина некорректной работы автомобиля. В этом случае вам потребуется
расшифруйте коды, которые появляются во время диагностики ошибок. Сегодня вы узнаете как расшифровать коды неисправностей рено логан , что это такое и как устроен автомобиль
диагностировано.

Если вы решили расшифровать коды неисправностей для вашего рено , будь то логан , меган
или даже Премиум, то сначала нужно будет сделать диагностику. Есть несколько способов его проведения:

• Поездка на СТО. Специалисты проведут диагностику с помощью оборудования, в частности — сканера и предоставят вам коды ошибок, присутствующих в системе вашего
  автомобиль.
• Компьютерная диагностика. Для этого вам понадобится специальный сканер. Процедура недешевая и больше подходит для любителей «покопаться» в технике.
• Новый бортовой компьютер. На случай, если вам не понравится родной БК, установленный на заводе. Вы можете купить более функциональный, который будет уведомлять вас не только об ошибках, но даже о топливе
  потребление.
• Подключить смартфон к бортовому компьютеру. При исправном телефоне вы можете подключить его к разъему OBD-2 и расшифровывать коды прямо со своего гаджета. Для этого вам понадобится
  Bluetooth-адаптер.

Диагностический разъем OBD-2 находится в бардачке с правой стороны

Рассмотрим процесс диагностики Рено Логан на примере адаптера ELM327.

1. Сначала найдите диагностический разъем OBD, который находится в бардачке автомобиля с правой стороны.
2. Затем вставьте купленный адаптер в диагностический разъем и положите рядом с ним мобильное устройство. Кстати, пользоваться можно не только телефоном, но и планшетным компьютером. Скачать заранее
   и установить на него необходимое программное обеспечение. В зависимости от модели телефона название программ может отличаться. На практике большинство отечественных автолюбителей проводят диагностику своего Рено с
   с помощью программы Torque. Его без проблем можно найти и скачать в Интернете.
3. Поверните ключ в замке зажигания и заведите машину.
4. Затем включите на телефоне функцию Bluetooth и запустите программу, которую решили использовать для диагностики.
5. Подождите несколько минут, пока ваш телефон синхронизируется с адаптером, который вы вставили в диагностический разъем. При подключении утилиты к ELM327 параметры мотора вашего
   автомобиль будет отображаться на экране телефона.
6. Чтобы понять, почему на приборной панели авто загорается индикатор Check Engine, перейдите в соответствующий раздел в окне программы. Затем утилита начнет считывать комбинацию неисправностей из
   память бортового компьютера. Если софт зафиксировал хотя бы одну поломку, на экран мобильного телефона выводится сочетание букв и цифр с расшифровкой. Только при расшифровке
   код, вы сможете заменить неработающий компонент.

Коды неисправностей автомобиля состоят из пяти символов. Первая буква — это буква, а затем идут цифры. Что касается букв:

• P — означает, что неисправность связана с работой мотора или редуктора;
• В — в переводе буквально означает неисправность кузова. Здесь речь идет о неисправностях подушек безопасности, электрических стеклоподъемников, регулировки сидений, центрального замка
  автомобиль и др.;
• С — указывает на неисправность в работающей системе;
• У — средства обнаружения поломки в работе электронных систем.

Далее рассмотрим обозначения чисел:

• во второй позиции цифра 0 обозначает общий код диагностического разъема OBD-2, цифра 1 или 2 обозначает код производителя автомобиля;
• в третьей позиции, цифры 1-8 означают поломки в топливной системе, зажигании, холостом ходу, трансмиссии и т.д.;
• четвертая и пятая позиции обозначают порядковый номер неисправности.

Далее рассмотрим наиболее распространенные комбинации ошибок, встречающиеся при диагностике автомобилей Рено.

Разъем OBD-2 для диагностики — его следует подключить к переходнику

P3500 Эта комбинация означает, что в электрической цепи электронной системы иммобилайзера имеется неисправность. В случае взлома машины двигатель не будет заблокирован.

P3501 Сообщается, что связь с климатической системой нарушена. Проводку следует проверить более тщательно.

P3502 Бортовой компьютер сообщает об обрыве или коротком замыкании в цепи связи с системой круиз-контроля.

Р3503 Данная комбинация означает потерю связи между блоком управления и блоком АБС. Для восстановления сигнала проверьте подводящие провода от блока АБС к ЭБУ. Если вы ранее
припаял провода на этом участке проводки, то в первую очередь на них следует обратить внимание.

P3504 Блок управления информирует автовладельца о любых неисправностях проводки или нарушении связи с датчиком давления хладагента. В этом случае неверная информация может отображаться на
экран приборной панели.

P3505 Блок управления фиксирует ошибку связи с топливной системой. Проверьте провода на наличие обрывов и коротких замыканий. Если вы знаете, что в проводке есть впаянные участки, то в первую очередь
им нужно время.

Р3506, Р3507 Блок управления информирует автомобилиста о замыкании цепи катушки зажигания первого и четвертого или второго и третьего цилиндров на массу

P3508, P3509 Блок управления обнаружил потерю связи с катушкой зажигания первого и четвертого или второго и третьего цилиндров.

P3511 Этот код ошибки указывает на замыкание на массу в плавких вставках исполнительных элементов.

P3515 Данная комбинация означает устранение неисправности в контуре продувки клапана продувки адсорбера. В частности, цепь может быть замкнута или в ней произошел обрыв. Это должно быть больше
внимательно проверил проводку в этом районе.

P3520 Если при диагностике появляется такое сочетание символов, значит, блок управления оповещает о том, что в проводке антифриза произошел обрыв или короткое замыкание
лампа аварийной температуры.

P3522 Произошло короткое замыкание в проводке устройства управления холостым ходом. Необходимо проверить цепь или заменить датчик.

3500 Обрыв или короткое замыкание в проводке системы иммобилайзера.

Сразу следует отметить, что в данном материале приведен неполный список комбинаций кодов, которые вы можете увидеть при диагностике. Мы рассматриваем только те, которые чаще всего
столкнулся с проверкой Рино. Кроме того, с выходом новых моделей французского производителя количество кодов и, соответственно, ошибок постоянно пополняется.

Индикатор «Требуется сервис» указывает на ошибку в системе автомобиля: машина должна быть продиагностирована
