Если стартер отказал… | Kapturcar

• В 80% случаев виновата электрика
• КЗ в обмотках стартера – путь на свалку
• Не крутит на прогретом двигателе

Случается, что при попытке запустить двигатель, вместо благородного урчания мотора, из-под капота раздаются щелчки, скрежет, или коленвал проворачивается с натугой, еле-еле. Одна из возможных причин таких симптомов – поломка стартера. Впрочем, все может оказаться не так ужасно.

В 80% случаев виновата электрика

Простейший вариант причин того, что стартер не крутит, – разрядился аккумулятор. В современных автомобилях электроцепь блокируется, если напряжение на выходе АКБ опускается ниже 10 В.

Кроме того, следует внимательно осмотреть контакты как на батарее, так и в месте соединения силового провода со стартером. Если они окислились или гайки слабо затянуты, аккумулятор может оказаться ни при чем.

В некоторых моделях авто при включении зажигания может несанкционированно сработать иммобилайзер, разомкнув цепь. Чтобы убедиться, что причина в этом, следует подключить нагрузочный провод от аккумулятора напрямую к стартеру.

Вообще электрическая составляющая при отказе стартера – одна из наиболее вероятных причин сбоя в его работе. Поэтому в любом случае начинать диагностику следует с «прозвона» всей цепи – от «массы» к кузову автомобиля до контактов на основном и втягивающем реле стартера.

Ну и, конечно, проверить состояние всей проводки, обратив особое внимание на блок предохранителей. Возможно, один из них перегорел. Для упрощения диагностики можно опять же подключить аккумулятор напрямую.

Случается, что виновником неполадки оказывается замок зажигания, в котором поврежден один из элементов контактной группы.

Запустить двигатель при перечисленных причинах отказа стартера можно в, так сказать, аварийном режиме, когда автосервиса рядом нет, а ехать надо, причем срочно. Для этого, как минимум, необходимо знать, где находится контактная группа стартера и как до нее добраться.

Включив зажигание и предварительно поставив машину на «нейтралку» и «ручник», отсоединяется фишка, ведущая к контактной группе, и с помощью отвертки замыкаются клеммы стартера. Если с «внутренностями» агрегата все в порядке, двигатель должен запуститься.

вернуться к меню ↑

КЗ в обмотках стартера – путь на свалку

Гораздо хуже, если дело вовсе не в проводке. А, например, в поломке втягивающего реле: короткое замыкание в обмотке, механические повреждения, соскакивание возвратной пружины со штатного места и т. д. Симптомом выхода из строя реле могут быть характерные щелчки при попытке запустить двигатель.

Еще одной распространенной неисправностью является износ щеток или выработка (засорение ламелей) коллектора, а также повреждение силового провода, соединяющего обмотки стартера с тяговым реле.

Случается также пробуксовка муфты привода стартера или, наоборот, привод слишком туго перемещается по резьбе вала. И еще целый набор возможных поломок в механической части.

А вот что совсем плохо, так это если замкнуло саму обмотку ротора или статора. Немногим лучше, если полетел бендикс, точнее – его вилка. Или любой из подшипников узла. В этом случае, как и во всех вышеописанных ситуациях, детали можно заменить, тогда как при повреждении обмоток бывает легче приобрести новый стартер.

Между прочим, двигатель можно запустить, даже если стартер отказал полностью и навсегда. Правда, для этого необходимы два условия: автомобиль должен быть переднеприводным и оборудованным механической коробкой перемены передач.

Действия следующие. Любое из передних колес вывешивается с помощью домкрата, выворачивается в удобную для свободного доступа сторону, а на покрышку наматывается буксировочный трос или прочная веревка – оборота на три-четыре со свободным концом 1-2 метра.

Затем втыкается третья передача и включается зажигание (естественно, автомобиль должен быть зафиксирован стояночным тормозом). С помощью намотанного на колесо троса оно раскручивается (конечно, не без определенных усилий), и велик шанс, что машина заведется. Если это случилось, нужно тут же поставить автомобиль на «нейтралку», снять с домкрата и – можно ехать. Как говорится, голь на выдумки хитра.

вернуться к меню ↑

Не крутит на прогретом двигателе

Со стартером иногда случается еще одна неприятность: «на холодную» он работает исправно, а при прогретом двигателе отказывается служить.

Причиной такого, казалось бы, странного «поведения», как правило, является установка втулок вала ротора меньшего диаметра, чем предписано руководством по эксплуатации. В итоге, при нагревании втулка заклинивает вал.

Нежелательный эффект от нагревания агрегатов может проявиться и в пропускной способности электроконтактов, за состоянием которых, как уже говорилось, необходимо постоянно следить.

Источник www.etlib.ru

Блоки предохранителей рено каптур и реле с описанием схем и назначением элементов. Предохранитель прикуривателя.

Renault Kaptur — компактный кроссовер, выпускаемый специально для России. Является улучшенной версией базовой модели Captur. Годы выпуска 2015, 2016, 2017, 2018, 2019 и по настоящее время. Мы покажем расположение блоков предохранителей и их схемы для автомобиля рено каптур с описание назначения элементов. Так же выделим предохранители отвечающие за прикуриватель и добавим для ознакомления руководство по эксплуатации.

В зависимости от комплектации, года выпуска и страны назначения возможны отличия в представленном материале и Вашем блоке.

Содержание

• 1 Предохранители и реле под капотом
• 2 Блок с предохранителями в салоне
• 3 Руководство по эксплуатации

Предохранители и реле под капотом

Расположение данного блока в моторном показано на схеме.

Выглядит он примерно вот так.

Схема

Расшифровка

Предохранители

*1 – В зависимости от комплектации, *2 – с двигателем 1,6, *3 – с двигателем 2,0.

Реле

Блок с предохранителями в салоне

Он расположен с левой стороны за защитной крышкой внизу панели приборов.

Фотография

Схема

Описание предохранителей

F1	15A Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности
F2	15A Передний и задний стеклоомыватели. задний стеклоочиститель
F3	15A Обогрев передних сидений, аудиосистема
F4	10A Дневные ходовые огни
F5	5/20A Ближний свет фар
F6	5A Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя
F7	15A Звуковой сигнал
F8	10A Дальний свет (левая блок-фара)*
F9	10A Дальний свет (правая блок-фара)*
F10	10A Ближний свет (правая блок-фара)*
F10	25A Противотуманные фары/фары дневного ходового огня*
F11	10A Ближний свет (левая блок-фара)*
F12	10A Передние габаритные огни*
F13	10A Задние габаритные огни, фонари освещения номерного знака, подсветка приборов
F14	10A Сигналы торможения
F15	5A Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’
F16	5A Блок управления подушками безопасности
F17	15A Блок управления АКП, фонари света заднего хода, блок управления 4WD
F18	5A Насос усилителя рулевого управления
F19	25A Дальний свет фар. боковые указатели поворота, звуковой сигнал
F20	25A Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари*
F21	25A Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием
F22	30A Дополнительный блок управления электрооборудованием*. передний стеклоочиститель*
F23	15A Аудиосистема, блок управления системой навигации, диагностический разъем
F24	15A Блок управления электрооборудованием, цепи предохранителей F6. F34. F36
F25	15A Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием
F26	15A Указатели поворота, блок управления электрооборудованием
F27	20A Замки дверей, блок управления электрооборудованием
F28	15A Дополнительный блок управления электрооборудованием*, реле разгрузки*
F29	20A Дополнительная розетка
F30	15A Дополнительный блок управления электрооборудованием*, звуковой сигнал*
F31	5A Щиток приборов
F32	15A Прикуриватель
F33	7. 5A Задний противотуманный фонарь
F34	5A Наружные зеркала с электроприводом
F35	5A Обогрев наружных зеркал
F36	5A Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP)
F37	10A Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой
F38	5A Блок управления 4WD
F39	30A Передний стеклоочиститель
F40	30A Стеклоподъемники задних дверей
F41	30A Стеклоподъемник двери переднего пассажира
F42	30A Электровенгилятор климатической установки
F43	30A Стеклоподъемник двери водителя
F44	Резерв
F45	15A Аудиосистема
F46	Резерв
F47	20A Обогрев заднего стекла

* В зависимости от комплектации

Обратите внимание, что за прикуриватель отвечает предохранитель номер 32, 29 – это дополнительная розетка.

Обозначение реле

1. 35А – Разгрузочное реле 2
2. 35А – Реле электро вентилятора климатической установки
3. 35А – Реле стеклоподъемников задних дверей и переднего пассажира
4. 20А – Реле дополнительного оборудования
5. 20А – Разгрузочное реле 1
6. 35А – Реле блокировки задних стеклоподъемников
7. 20А -Реле блокировки двери водителя
8. 20А – Реле обогрева заднего стекла

Руководство по эксплуатации

В заключении предлогамем Вам ознакомится с официальной инструкцией по эксплуатации рено каптур: “скачать“.

Где находится стартер на Renault Captur?

Когда ваш автомобиль работает нормально, все в порядке, однако, если у него начинаются регулярные осложнения, вы можете начать строить предположения, особенно если ваш автомобиль не заводится. В этой статье мы узнаем, где находится стартер Renault Captur, это поможет вам решить проблемы с зажиганием. Для этого сначала проиллюстрируем роль стартера, затем где находится стартер на Renault Captur и, наконец, как поменять стартер автомобиля.

Функция стартера на вашем Renault Captur

Мы начинаем эту страницу с подробного описания роли стартера на вашем Renault Captur. Стартер представляет собой электродвигатель , который питается от вашей батареи, его целью будет заставить ваш двигатель работать на достаточно высокой скорости для его запуска (обычно около 300/400 об/мин). Он состоит из трех наиболее важных частей:

Где находится стартер на Renault Captur?

Теперь, когда мы довольно быстро описали, что такое стартер и как он работает, мы ответим на вопрос, который многие из вас задают себе где находится стартер на Renault Captur? Найти стартер довольно легко, на самом деле это большая деталь, которая почти постоянно будет находиться в одном и том же месте. Мы даем вам возможность открыть для себя два возможных места для вашего автомобильного стартера ниже.

Расположение стартера на традиционном Renault Captur

Первое и самое распространенное обстоятельство, где найти стартер на Renault Captur с обычным мотором (подразумевается без пуска и остановки). У стартера есть особая функция, чтобы запустить двигатель вашего автомобиля, для этого он должен постоянно быть рядом с маховиком двигателя этого , потому что это часть, которую он приводит в действие, когда он используется. Маховик расположен на стыке коробки передач и двигателя.

Расположение стартера на Renault Captur с запуском и остановкой

А теперь второе возможное расположение стартера на вашем Renault Captur . Этот случай встречается гораздо реже. Речь идет только о двигателях, оснащенных системой старт-стоп, и значительная их часть будет оснащена стартером, расположенным вплотную к маховику. Тем не менее, на некоторых конкретных сериях или двигателях стартер вашего Renault Captur может быть встроен в ваш генератор переменного тока, тогда он называется стартер-генератором, чтобы обнаружить его не так уж и просто, идентифицируйте свой вспомогательный ремень, и вы должны увидеть большой стартер. блокировать.

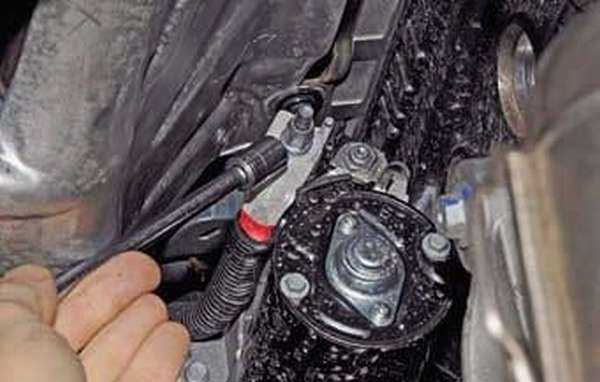

Как поменять стартер на Renault Captur?

Наконец, мы довольно быстро объясним вам, как поменять стартер Renault Captur. Этот процесс не обязательно сложный, его могут рассмотреть люди, имеющие минимум простого механического опыта и адаптированные инструменты. Придерживайтесь следующих наиболее важных шагов для выполнения этого вмешательства:

• Отсоедините аккумулятор на вашем Renault Captur, если вы не знаете, как это сделать, не думайте дважды, чтобы обратиться за советом на нашу страницу содержания, которая указывает, как сделать это, не рискуя.
• Найдя стартер, ослабьте крепеж, удерживающий его в блоке двигателя, обычно их 2 или 3

  .

• Пришло время отключить силовые кабели от стартера вашего Renault Captur, однако перед этим советуем сфотографировать установку, чтобы не ошибиться при сборке.
• Возможно, для его снятия вам может понадобиться снять такие детали, как подвес.
• Установите новый стартер, соблюдая осторожность при подключении разъемов.
• Подсоедините аккумулятор и проверьте стартер.

Дополнительные советы по Renault Captur см. в категории Renault Captur.

Замена стартера Renault Captur без проблем

Позвоните нам

Получите мгновенное предложение и сэкономьте до 30% остальные

Справедливые цены

Мы договариваемся с автосервисами о конкурентоспособных ставках, чтобы предложить лучшие цены, в среднем на 30% дешевле, чем у основных дилеров.

Проверенные автосервисы

Мы лично выбираем и проверяем только лучшие местные автосервисы, на которые распространяется 12-месячная гарантия на детали и работы.

Самовывоз из вашей двери

Наши полностью застрахованные Fixter Heroes предлагают бесконтактную службу вывоза и доставки в удобное для вас время.

Консультанты на вашей стороне

Наши штатные эксперты следят за тем, чтобы все полученные вами предложения были актуальными и имели справедливую цену, поэтому никаких неприятных сюрпризов!

Наш экспертный взгляд на замену стартера Renault Captur

Наш экспертный взгляд на замену стартера Renault Captur

Что делает стартер?

Стартер — это компонент, отвечающий за проворачивание или «запуск» двигателя для запуска автомобиля. Без работающего стартера невозможно завести автомобиль, используя только зажигание. Стартер – это ключевой элемент бесперебойной работы автомобиля.

Каковы симптомы неисправности стартера?

Ниже приведены 3 основных симптома, которые могут указывать на необходимость замены стартера:
Если горит сигнальная лампа «Проверить двигатель».
При попытке завести машину слышен «щелчок».
При попытке завести автомобиль вы слышите скрежет или жужжание, это может означать проблемы со стартером.

Показать больше симптомов Посмотреть больше симптомов

Сколько стоит починить мою машину?

Сэкономьте до 30% на замене стартера Renault Captur. См. нашу таблицу выше, чтобы просмотреть наши честные, авансовые цены.

Что происходит, когда мы заменяем стартер на вашем автомобиле?

Наши сертифицированные механики:
Осмотрите стартер и детали вокруг него на наличие потенциальных проблем.
Выполните диагностический тест системы стартера.
Замена стартера (при необходимости)
Сообщите вам, если какие-либо другие детали также нуждаются в замене.

Узнать больше
