Все о предохранителях и реле на Приоре: схемы, таблицы, описание

Предохранители Лады Приоры необходимы для защиты электрических цепей этого автомобиля от коротких замыканий и перегрузок. В процессе ремонта электрической части машины, необходимо иметь под рукой таблицу предохранителей и реле, чтобы быстро заменить сгоревшую вставку. Кроме того, владелец Lada Priora должен знать, где располагается монтажный блок.

Расположение блока предохранителей в Приоре

Лада Приора строилась с оглядкой на зарубежные аналоги. Поэтому все наработки при проектировании часто пересекаются с иномарками. Не обошло стороной это и монтажный блок предохранителей.

Данный блок размещается под рулевой колонкой в левой части панели. Чтобы до него добраться, необходимо снять пластиковую облицовку.

Существует также дополнительный блок предохранителей и реле. Он отвечает за питание систем ЭБУ. Размещается он под центральной частью торпедо, рядом с ЭБУ двигателя. Для доступа к нему достаточно открутить правую боковую крышку центральной части торпедо.

В зависимости от комплектации, в Lada Priora может быть задействован дополнительный блок предохранителей в подкапотном пространстве. Он размещается под пластиковой крышкой возле аккумулятора.

Описание реле и предохранителей в подкапотном пространстве

Плавкие вставки, размещенные рядом с генератором, имеют самый высокий номинал. Их назначение – защита и питание основных цепей двигателя.

Таблица предохранителей под капотом:

Номер	Номинал	Назначение
F1	30	Питание силовых цепей ЭБУ двигателя.
F2	60	Питание вентилятора охлаждения, обогрева заднего стекла, ЭБУ электропакета и реле зажигания.
F3	60	Управляющая цепь вентилятора, питание щитка приборов, стоп-сигнала, прикуривателя, клаксона и освещения салона.
F4	60	Силовая цепь генератора
F5	50	ЭУР
F6	60	Силовая цепь генератора

Описание и назначение предохранителей в салоне Лады Приора

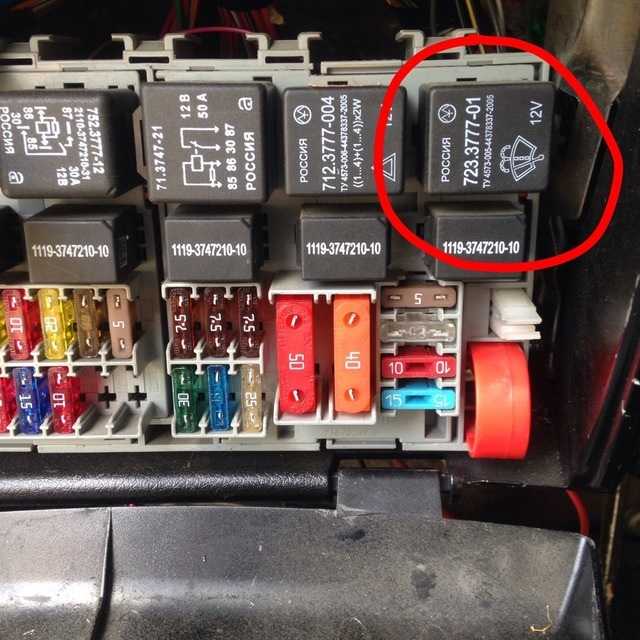

Салонный блок является основным. Именно от него по кузову расходятся все остальные потребители. В зависимости от комплектации, плавкие вставки и реле могут иметь разное назначение. Более подробно все расписано в таблицах.

Таблица салонных предохранителей:

Номер	Номинал	Стандарт/норма	Норма+кондиционер/Люкс
F1	25	Вентилятор охлаждения	Запасной
F2	25	Обогрев заднего стекла	Питание реле обогрева стекла, блок управления электропакетом, элемент обогрева заднего стекла, питание монтажного блока
F3	10	Дальний свет правой блок-фары	Дальний свет правой блок-фары, щиток приборов, индикатор дальнего света на щитке
F4	10	Дальний свет левой блок-фары	Дальний свет левой блок-фары
F5	10	Клаксон	Питание реле клаксона, питание монтажного блока, включение тревожного сигнала штатной охранной системы
F6	7,5	Ближний свет левой блок-фары	Ближний свет левой блок-фары
F7	7,5	Ближний свет правой блок-фары	Ближний свет правой блок-фары
F8	10	Сигнал тревоги штатной сигнализации	Питание монтажного блока, сигнал тревоги штатной сигнализации
F9	25	Отопитель	Запасной
F10	7,5 или 10	Салонный плафон, подсветка щитка приборов, стоп-сигнал	Щиток приборов, концевой выключатель стоп-сигнала, лампы сигналов торможения, освещение салона, дополнительный стоп-сигнал
F11	10 или 20	Мотор стеклоочистителя	Питание монтажного блока, стеклоочиститель, кнопка обогрева заднего стекла, очиститель заднего стекла, блок управления подушек безопасности
F12	20/10	«Плюс» после замка зажигания	Щиток приборов, ЭБУ электропакета, ЭБУ электромеханического усилителя руля, концевой выключатель лампы заднего хода, блок управления штатных парктроников
F13	15	Прикуриватель	Прикуриватель
F14	5	Габарит левой блок-фары, освещение номерного знака и багажника	Габаритный свет по левому борту, щиток приборов, индикатор включенного света, освещение номерного знака и багажника, ЭБУ электропакета
F15	5	Габаритный свет правой блок-фары	Габаритный свет по правому борту, плафон вещевого ящика
F16	10	Питание АБС	Питание АБС
F17	10	Левая ПТФ	Левая ПТФ
F18	10	Правая ПТФ	Правая ПТФ
F19	15	Обогрев сидений	Выключатель обогрева сидений, элементы обогрева
F20	5 или 10	Иммобилайзер	Выключатель и сигнализатор рециркуляции воздуха в салоне, питание монтажного блока, реле ближнего света и габаритов, питание реле вентилятора отопителя, ЭБУ стеклоочистителя, ЭБУ климат-контроля, датчик света и дождя
F21	7,5 или 5	Задние ПТФ	Аварийная сигнализация, ЭБУ климат-контроля, питание колодки диагностики
F22	20	Запасной	Мотор стеклоочистителя – автоматический режим очистки, питание монтажного блока, питание реле высокой скорости стеклоочистителя
F23	7,5	Запасной	Блок управления стеклоочистителем
F24	—	С 24 по 30 Резерв	С 24 по 30 Резерв
F25	—	—	—
F26	—	—	—
F27	—	—	—
F28	—	—	—
F29	—	—	—
F30	—	—	—
F31	30	ЭБУ электропакета	ЭБУ электропакета
F32	—	Запасной	Запасной

Таблица Реле:

Номер реле	Обозначение
K1	Электровентилятор охлаждения (Норма) или ближнего света (комплектация ЛЮКС)
K2	Обогрев стекла
K3	Реле стартера
K4	Реле зажигания
K5	Резерв
K6	Реле омывателя и стеклоочистителя
K7	Реле дальнего света фар
K8	Звуковой сигнал
K9	Сигнал тревоги штатной сигнализации

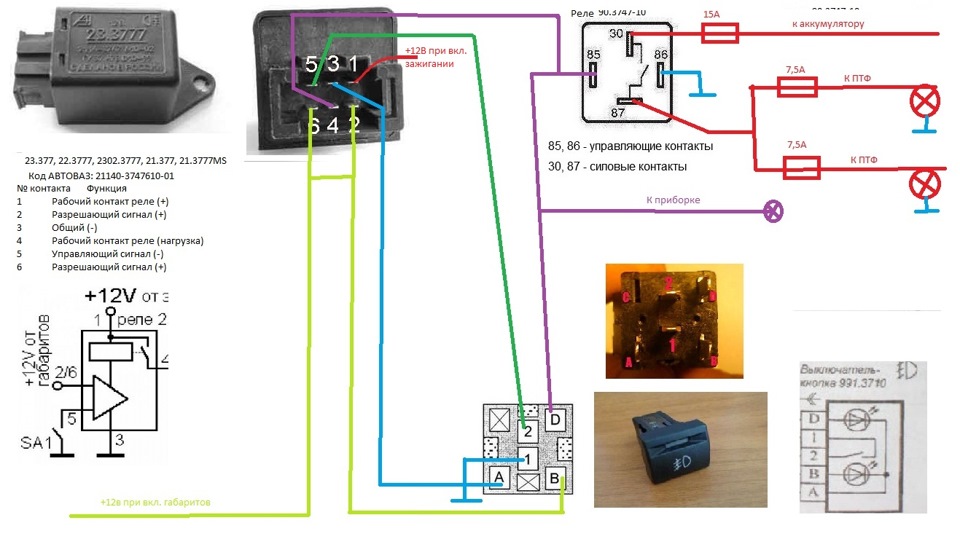

K10	Реле ПТФ
K11	Обогрев сидений
K12	Запасной

Чтобы запитывать цепи ЭБУ двигателя, в салоне также размещают небольшой блок плавких вставок и реле под торпедо в центральной части салона.

Таблица дополнительного монтажного блока:

Наименование	Номинал	Обозначение
Предохранитель F1	15	Питание главного реле и блокировки стартера
Предохранитель F2	7,5	Питание ЭБУ
Предохранитель F3	15	Питание топливного насоса
Реле К1	—	Главное реле
Реле К2	—	Реле топливного насоса

Вставки в этом блоке перегорают реже, зато очень часто выходят из строя реле. Поэтом при неполадках топливного насоса, следует заглядывать, в первую очередь, сюда.

Как происходит проверка и замена предохранителя или реле

Перед тем, как заменить неисправный предохранитель, необходимо выполнить диагностику по следующему принципу:

Убедитесь, что потребитель действительно не работает.
Найдите по таблице соответствующий предохранитель.
Достаньте его и проверьте состояние плавкой части.
Если убедиться в целостности нити невозможно, прозвоните его при помощи мультиметра.
Наличие обрыва при прозвонке двух контактов говорит о перегоревшей вставке.

В данном случае следует повторно установить новый предохранитель и попробовать использовать потребитель.

В случае повторного перегорания вставки, повторная установка новой вставки запрещена! Необходимо проверить цепь оборудования на наличие короткого замыкания.

Реле проверяется проще – отсутствие щелчков с его стороны может говорить о проблемах в цепи или неисправности самого реле.

Достаточно вытащить его и установить на его место любое другое соседнее со схожим номиналом и контактами. Если установка нового реле устранит неисправность, то именно в нем было дело.

Что делать, если часто перегорают предохранители в Приоре

Перегорание предохранителя никогда не происходит без причины. В данном случае в цепи могло произойти короткое замыкание или серьезная перегрузка.

Если короткое замыкание может возникать по причине неполадок в электропроводке или потребителе, то перегрузки возникают только у предохранителя прикуривателя.

Использование автомобильных пылесосов, компрессоров и прочих слишком мощных устройств в гнезде прикуривателя приводят к срабатыванию плавкой вставки. Если такое происходит слишком часто, можно поднять номинал штатной вставки на 5 Ампер.

После этого можно продолжить использовать свои потребители, но необходимо постоянно проверять состояние проводки на перегрев.

В случае перегорания предохранителя сразу после замены, необходимо выполнить диагностику автомобиля на наличие КЗ в электропроводке. Доверять это лучше профессиональному автоэлектрику.

Подведем итоги

Таблица предохранителей Лады Приоры должна быть под рукой у каждого автовладельца. Это поможет сократить время на поиск неисправностей. Но при наличии серьезных проблем рекомендуется обратиться к более опытному специалисту.
