Редуктор мотоблока — особенности устройства, масла, сальники


Редуктор выступает одной из самых необходимых узловых систем в мотоблоке. С его помощью осуществляется переход крутящего момента от мотора на колеса через клиноременную передачу. Также редуктор контролирует смену скорости и передвижение техники.

Содержание

  • 1 Особенности устройства редуктора мотоблока
  • 2 Какими бывают редуктора мотоблоков – разновидности и назначение
  • 3 Какое масло заливать в редуктор мотоблока?
  • 4 Алгоритм замены масла в мотоблоке
  • 5 Сколько заливать масла в редуктор мотоблока?
  • 6 Как заменить сальники на мотоблоке?

Особенности устройства редуктора мотоблока

В каждом узле мотоблока конструкция включает определённые детали. Они немного отличаются в разных типах редукторов.

В деталях механизм состоит из таких запчастей:

  • крышки и шкива;
  • вилки и оси переключения;
  • подшипников;
  • рычага регулирования и переключения;
  • втулки на входном валу;
  • блока вала;
  • шестерни промежуточного вала;
  • шайбы и сальников;
  • двухрядной цепи;
  • левой и правой полуоси;
  • двойной звёздочки;
  • блока звёздочки;
  • муфты сцепления;
  • входного вала;
  • кронштейна и пружины;
  • вилки сцепления.

Детальнее рассмотреть строение данного узла можно на схеме.

Устроен редуктор мотоблока достаточно сложно, но, следуя схеме, можно легко справиться с его демонтажем и обратной сборкой.

Выполняются следующие действия:

  1. Редуктор полностью снимается;
  2. Винты отвёртываются, крышки защиты снимаются;
  3. Втулка входного вала извлекается очень аккуратненько, вилка и рычаг демонтируется;
  4. Первичный вал снимается совместно с шестерней;
  5. Втулка вала и цепь извлекаются;
  6. Блок вала демонтируется вместе со звёздочками;
  7. Промежуточный вал извлекается совместно с шестернями;
  8. Муфта с левой и правой полуосями снимаются.

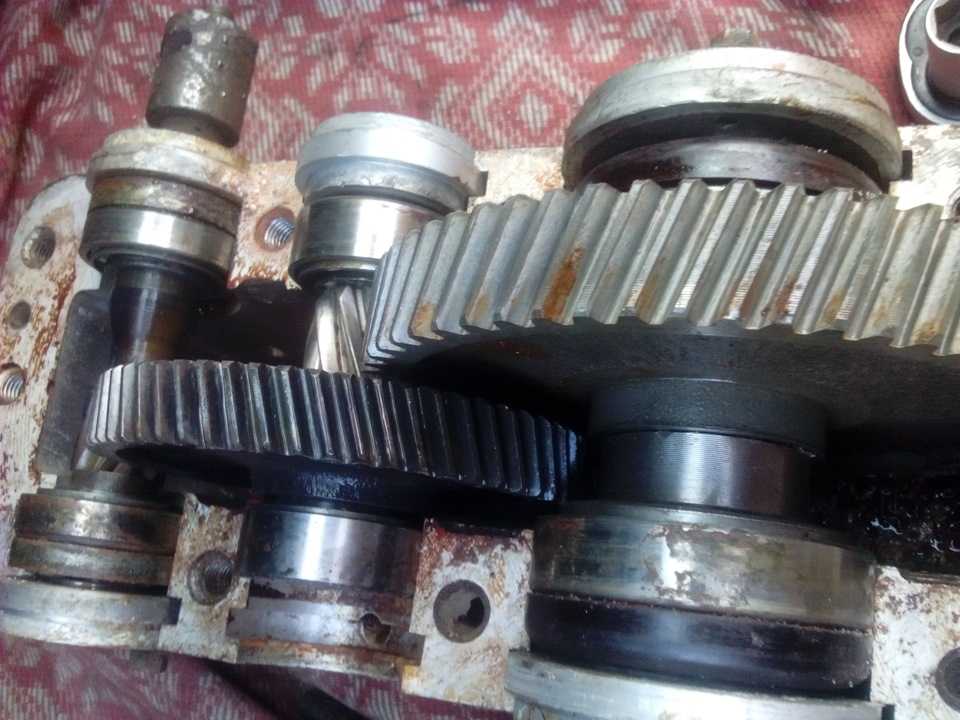

После всех этих действий можно получить редуктор в разборе. По окончанию ремонта его снова собирают.

Какими бывают редуктора мотоблоков – разновидности и назначение

Конструкция мотоблоков достаточно разнообразна. Современные агрегаты оборудуются редукторами следующих типов:

    • угловой редуктор для мотоблока. Это соединительный элемент двигателя и трансмиссии. Такой механизм отличается хорошими характеристиками и доступностью, потому он активно применяется фермерами малых и больших угодий. Угловую модель можно дорабатывать, делая его намного производительнее;
    • понижающий редуктор для мотоблока. С помощью данного типа увеличивается нагрузка двигателя и снижается число его оборотов. Данные редукторы относятся к самым надёжным и многозадачным, поскольку состоят из прочных запчастей из стали и качественной охладительной системой. Такая техника отличается высокой производительностью вне зависимости от рабочих нагрузок;
    • реверс-редуктор. Данный тип обратного вращения – наличие заднего хода. Устанавливают механизм между коническими шестернями, а именно на главном валу. Но редуктор не может похвастаться высокой производительностью, имеет небольшую скорость;
    • шестеренчатый редуктор. Данный механизм устанавливается на тяжёлые модели мотоблоков. С его помощью передаётся крутящий момент на колёса техники. Редуктор высоконадёжный и имеет простую конструкцию. Но обслуживать такой механизм крайне сложно;
  • червячный. Это редуктор со специальным винтом, также есть зубчатое червячное колесо. Все используемые запчасти высокопрочные, техника отличается эффективностью и долговечностью. Редуктор данного типа весьма актуален благодаря наличию угловой скорости пониженного типа и крутящего момента максимально высокого типа. Даже самодельный редуктор позволит технике работать, издавая мало шума, и создаёт плавный ход. Перед использованием стоит обращать внимание на передаточные числа.

Каждый тип редуктора со своими отличительными характеристиками. На них стоит обращать внимание во время выбора и монтажа механизма.

Какое масло заливать в редуктор мотоблока?

Насколько исправно и долговечно будет служить редуктор мотоблока, прямиком зависит от качества и особенностей масла.

Приобретая смазочный материал, стоит рассмотреть советы производителей мотоблоков. Также стоит обращать внимание на цену масла. Дешёвые средства не гарантируют хорошее функционирование редуктора.

Стоит отметить следующие виды масел по маркированию на рынке:

  • SAE. Отличный состав для работы при частых температурных перепадах. Перед буквой W указана цифра – это показатель минимальной температуры, при которой заливается смазочный материал;
  • ASEA. Универсальные средства, пользующиеся самым большим спросом. От цифры зависит, в каких условиях сможет работать техника;
  • API. Пользуются самым большим спросом. Служат хорошим смазывающим средством вне зависимости от типа редуктора и условий использования техники.

Перед использованием определённого масла стоит ознакомиться с указаниями изготовителей мотоблоков.

 Марка мотоблока Тип масла для редуктора мотоблока
Нева МБ-2Масло трансмиссионное ТЭП-15 (-5°С до +35°С) ГОСТ 23652-79, ТМ-5 (-5°С до -25°С) ГОСТ 17479. 2-85 по международной системе классификации моторных масел по вязкости SAE90 API GI-2 и SAE90 API GI-5 соответственно. Объем заправки 2,2 литра
Нева МБ-1Масло трансмиссионное по ГОСТ 23652-79 (ТАД-17И, ТАП-15В и др.).
МКМ-3 Мобил-К (lander)ТАД — 1711 ГОСТ 23652-79. Можно заливать SAE 90, SAE 75W/90 по классификации API GL-4, GL-5. Дозаправка 1 литр
Салют 5
Салют 100		 ТМ 5-18 (ТАД17И)
Беларус  08Н-09НЛетом (выше + 5°С) Масла моторные: М-10В2 или М-10Г2 ГОСТ 8581 (дублирующее — Масло моторное М-бз/10В ГОСТ 10541)
Зимой (ниже  + 5°С) Масло моторное М-8Г2, ГОСТ 8581 (возможна замена на М-4з/6В1 ГОСТ 10541)
МТЗ -05М-8Б1, М-8В1, М-8Г1, по ГОСТ 10541-78
Каскад МБ6
Каскад МБ6-62		Масло трансмиссионное по ГОСТ 23652-79
Масло трансмиссионного ГОСТ 23652-79 или авиационного типа МС-20 ГОСТ 23652-79
Угра НМБ-1ТСn-10 ГОСТ 23652-79 или другой тип, который соответствует SAE: 80…85W API: GL3…GL4
Ока МБ-1Д1(2)ММасло трансмиссионноее ТАД-17И, ТАП-15В и другие по ГОСТ 23652-79
Целина МБС завода в мотоблоке трансмиссионное масло
«RAVENOL» EXP SAE 80W-90 API GL-5 Можно заливать трансмиссионные масла SAE 90 GL-5
 ТарпанМасло трансмиссионное ТАД-17И или аналоги типа SAE 90 SAE 75W/90 категориии API GL-4, GL-5.
Фаворит МБ — 3, МБ — 4, МБ — 5ТАД-17и или МС-20
АгатТАД-17И; МС-20
Мотор СiчСмазочное масло ТАД17И, ТАп-15В, ТЭп-15, ТСп-15К, ТСл-14 по ГОСТ 23652
 VarioМасло 80W90
Patriot GardenМасло 85W90
Zubr (Зубр)Масло ТАП 15

Алгоритм замены масла в мотоблоке

Перед использованием нового смазывающего средства важно очистить редуктор от используемого состава.

Следует выполнять замену смазочного средства сразу по окончанию использования техники, пока масло не успело остыть. Заменить масло можно быстро своими руками по следующей схеме:

  1. Мотоблок устанавливается горизонтально;
  2. Установлены две пробки. Через одну сливается уже отработанный состав, вторую используют для залива нового масла;
  3. Откручивается крышка для заливания смазывающего средства. Под сливным отверстием устанавливается широкая ёмкость;
  4. Сливная крышка откручивается до вытекания всего отработанного масла;
  5. Крышка слива закручивается до упора накидным ключом;
  6. Воронка вставляется в отверстие для залива и добавляется новое масло соответствующей марки и нужной температуры;
  7. Крышка закручивается. Специальным щупом можно проверить количество залитого средства.

В деталях о специфике процедуры замены можно узнать с ознакомительного видео.

Если техника эксплуатируется в обычных условиях, масло в редукторе меняется раз за сто часов эксплуатации мотоблока. При круглосуточной работе замена производится раз в пятьдесят часов. Так можно предотвратить различные поломки сельскохозяйственной техники.

Марка мотоблокаРекомендуемая периодичность замены масла
Фаворит (ЗиД)Первый раз заменять масло в редукторе спустя сутки эксплуатирования мотоблока.

Далее достаточно замены раз на 250 часов работы.

ЦелинаПервая замена масла производится через 50 часов, в дальнейшем раз на 200 часов работы.
Угра, Ока (Кадви)Замена при постоянной работе раз на 100 часов.
Если техника хранится, достаточно заменять масло раз в год.
АгатСпустя 100 часов эксплуатации.
Беларус 08Н-09Н (МТЗ)Спустя 250 часов функционирования.
VarioРаз в два года при простаивании техники или раз в 100 часов при постоянном эксплуатировании.
НеваПри постоянной работе раз в каждые сто часов заменяется масло.

Сколько заливать масла в редуктор мотоблока?

Если возник вопрос о количестве заливаемого масла, стоит следовать простому алгоритму:

  1. Мотоблок должен стоять на ровной поверхности с крыльями параллельно земли;
  2. Масляным щупом может выступить проволока, длиной от 70 сантиметров;
  3. Проволока при сгибании должна напоминать по форме дугу;
  4. Проволока просовывается в бак до дна для контроля уровня масла.

Если смазываемого средства на 30 сантиметров проволоки, его больше не доливают. Если же она сухая, нужно залить минимум два литра смазки.

Как заменить сальники на мотоблоке?

Если произошла утечка масла, необходима замена сальника. Алгоритм замены данного элемента выполняется по следующей схеме:

  1. С вала снимаются фрезы, полностью очищаются загрязнения и остатки масла;
  2. Отворачиваются болты на крышке, которая защищает редуктор. Плотно сидящую крышку простукивают молоточком;
  3. Изношенный сальник вытаскивается и тщательно протирается место под него;
  4. По краям новый сальник обрабатывается герметичным средством. Деталь устанавливается и закручивается крышка.

Разборка и замена сальника занимает минимум времени. Потому перед использованием мотоблока нужно убедиться, что используемый герметик полностью просох.

Вышеперечисленные рекомендации и алгоритмы подходят для техники следующих марок: Нева МБ-1 и МБ-2, Каскад, Фермер, Ока. Потому можно самостоятельно выполнять простые действия по замене масла и сальников.








Вам может также понравиться:

Редукторы для мотоблоков — виды, масла, устройство, сальники

Один из наиболее важных механизмов современного мотоблока – встроенный в его конструкцию редуктор, функция которого заключается в непрерывной передаче созданного крутящего момента от двигателя на колеса используемой сельскохозяйственной машины. Редуктор играет достаточно важную роль в конструкции мотоблока, поэтому каждый владелец техники должен знать, как самостоятельно смазать и отремонтировать механизм в случае его поломки.

Содержание

  • 1 Устройство редуктора мотоблока – основные детали механизма
  • 2 Какие бывают редуктора мотоблоков – описание и особенности механизмов
  • 3 Какое масло заливать в редуктор мотоблока – выбираем средство
    • 3.1 Замена масла в мотоблоке – как выполнить самому?
    • 3.2 Сколько заливать масла в редуктор мотоблока?
  • 4 Как поменять сальники на мотоблоке?

Устройство редуктора мотоблока – основные детали механизма

Имея понятие о том, как устроен редуктор мотоблока, владельцу сельскохозяйственного агрегата будет гораздо проще произвести смазку и ремонт механизма.

Редукторный механизм используемой в сельском хозяйстве машины в разборе комплектуется следующими элементами:

  • шкивом и защитной крышкой;
  • подшипниками шарикового типа;
  • втулкой, расположенной в области входного вала;
  • рычагом для регулировки и своевременного переключения;
  • осью переключения и вилкой;
  • шестерней, расположенной в области промежуточного вала;
  • блоком вала;
  • двухрядной стальной цепью;
  • шайбой и резиновыми сальниками;
  • входным металлическим валом;
  • муфтой и вилкой сцепления.

Расположение каждого из перечисленных элементов редуктора мотоблока в деталях покажет схема.

Такая конструкция редуктора обеспечивает исправную работу механизма практически при любых условиях. Каждая деталь из  его конструкции по-своему важна, поэтому поломка или потеря любой из них неизбежно приведет к неисправности всего механизма.

Какие бывают редуктора мотоблоков – описание и особенности механизмов

Редукторы, которыми оборудуются современные мотоблоки, делятся между собой по предназначению. Различают следующие виды встроенных механизмов:

  • угловые редукторы – роль этого оборудования заключается в стыковке установленного мотора и не подсоединенной к нему трансмиссии мотоблока. Такой механизм известен своей эффективностью и оптимальной стоимостью. При необходимости, угловой редуктор для мотоблока можно доработать с целью повышения выносливости и мощности элемента. Еще одно важное преимущество – это простая конструкция современных угловых редукторов для мотоблоков. Простое устройство механизма позволяет собрать его своими руками, не тратя деньги на покупку дорогостоящих деталей;
  • понижающие редукторы – оборудование этого типа предназначено для уменьшения количества создаваемых оборотов с целью многократного повышения мощности мотоблока. Встроенный в конструкцию агрегата понижающий редуктор для мотоблока работает под контролем отдельной системы воздушного охлаждения, которая гарантирует бесперебойную работу механизма при работе в самых сложных погодных условиях. Мотоблоки с такими редукторами обладают высокой выносливостью и универсальностью;
  • шестеренчатые редукторы – в число преимуществ этих механизмов входят достаточно высокие передаточные числа, надежность, высокая износостойкость и простота конструкции, что позволяет быстро выполнить их ремонт без посторонней помощи. Шестеренчатый редуктор очень прост в применении и самостоятельном обслуживании;
  • редукторы обратного вращения –принцип работы таких механизмов именуется «схемой реверсирования», и дает мотоблоку массу преимуществ. Главное из них – это возможность передвигаться на задней скорости, что значительно повышает маневренность агрегата. Основным минусом таких редукторов экспертами считается их  низкая производительность при использовании тяжелого навесного оборудования;
  • червячные редукторы –  червячный редуктор производится преимущественно с прочных материалов, посредством чего имеет хорошие характеристики и  устойчивость к износу. Он показывает высокую надежность, независимо от условий эксплуатации.

Простота конструкции современного редуктора позволяет самостоятельно изготовить такой  механизм для бытового мотоблока. Придерживаясь правильного порядка действия и имея в наличии все необходимые материалы, фермеру удастся сделать самодельный узел, который по своей надежности и качеству практически не будет уступать своим рыночным аналогам.

Какое масло заливать в редуктор мотоблока – выбираем средство

Выбор смазочного материала для редуктора имеющегося мотоблока зависит от нескольких факторов. В первую очередь, сюда относятся рекомендации производителя используемой сельскохозяйственной техники. Вторая, не менее важная особенность – это стоимость приобретаемого масла.

Непосредственно в магазине особое внимание следует уделить вязкости масла – как правило, этот параметр указан на банке с материалом. Также при необходимости в магазине всегда можно приобрести специальные добавки, способные существенно улучшить свойства выбранного смазочного средства.

На практике самым оптимальным средством для смазки редуктора считается трансмиссионное масло. Этот состав способен предотвратить различные поломки механизма и защитить его трущиеся детали при работе в сложных условиях. Одними из лидеров на отечественном рынке считаются трансмиссионные масла марки ZIC 10W40 – это полусинтетический материал покрывает детали редуктора тонкой пленкой, и защищает их от износа.

Замена масла в мотоблоке – как выполнить самому?

Непосредственно перед выполнением процедуры, редуктор мотоблока потребуется очистить от старого смазочного материала. Сделать это несложно – в некоторых случаях потребуется разборка и демонтаж определенных деталей мотоблока, однако, большинство агрегатов имеют свободный доступ к сливной крышке редуктора.

Порядок действий при замене масла выглядит так:

  1. Для начала имеющейся мотоблок потребуется установить на любую возвышенность – так будет гораздо проще слить масло с редуктора. При необходимости под колеса агрегата можно поставить кирпичи;
  2. В нижней части редуктора находится сливная пробка, а в верхней – заливная пробка. Сначала нужно открутить заливную пробку, после чего уложить под сливную пробку широкую емкость;
  3. Далее необходимо начать аккуратно откручивать сливную пробку. Как только из нее начнет вытекать масло, пробку нужно полностью открутить и дождаться, пока не стечет все смазочное средство;
  4. После этого нужно закрутить сливную пробку, вставить воронку в заливное отверстие и залить новое масло;
  5. Залив требуемое количество масла, необходимо вкрутить заливную пробку обратно. С ее нижней стороны расположен специальный щуп, длиной около 10 см – он предназначен для проверки уровня масла. Если залитый смазочный материал доходит до кончика щупа, то заливать масло больше не требуется. Более подробно о последовательности замены масла в редукторе бытового мотоблока расскажет видео.

Если сельскохозяйственный агрегат используется крайне интенсивно, то эту процедуру потребуется выполнять каждые 50 часов проделанной работы. Во всех других случаях хватит одноразовой замены средства на каждые 100 часов эксплуатации агрегата.

Сколько заливать масла в редуктор мотоблока?

Непосредственно перед заливкой нового масла нужно узнать, какой объем старого материала залит в редуктор.

Это делается в таком порядке:

  1. Вначале мотоблок ставится на ровную поверхность;
  2. Далее берется металлическая проволока, длиной не менее 70 см, и загибается в дугу;
  3. Получившееся изделие нужно протянуть сквозь имеющееся заливное отверстие и просунуть его до упора. Как только проволока коснется днища редуктора, ее следует вытащить обратно.

После этого нужно высчитать длину проволоки, покрытой маслом. Если изделие оказалось в смазочном материал примерно на 30 см, то это считается оптимальным количеством масла, которое нужно залить в редуктор при замене. Если самодельный щур оказался полностью сухим, то в редуктор мотоблока понадобится вылить не менее 2 л не использованного ранее смазочного трансмиссионного средства.

Как поменять сальники на мотоблоке?

Сальники используемого в хозяйстве мотоблока – это расходный материал, требующий регулярной замены. Менять эти детали необходимо при первом признаке вытекания масла с редуктора мотоблока, в противном случае масло полностью вытечет с механизма, из-за чего последний будет поддаваться повышенному износу.

Замена сальника мотоблока выполняется в такой последовательности:

  1. Сначала нужно снять с вала мотоблока фрезы и тщательно очистить встроенный вал от скопившейся грязи, мусора и остатков масла;
  2. Далее необходимо открутить болты крепления крышки установленного редуктора, обстучать крышку и аккуратно снять ее;
  3. После этого потребуется вытащить старый использованный сальник, вместо него поставить новый, а по краям разъема нанести тонкую полосу герметика;
  4. Вся последующая сборка фрез на вал мотоблока выполняется в обратном порядке.

Своевременная замена изношенных сальников предотвратит вытекание масла из редуктора мотоблока, и даст возможность сохранить рабочий ресурс трущихся деталей механизма.

Все рассмотренные выше методы по выбору масла, смазке и замене сальников подходят для мотоблоков производства брендов Нева МБ-1 и МБ-2,Фермер, Каскад и Ока. Редукторы в этих мотоблоках обладают простой конструкцией, что позволяет выполнить их обслуживание даже начинающему фермеру.
