Система охлаждения современного автомобиля включает в себя несколько элементов, без которых её нормальное функционирование невозможно. К таковым относится и расширительный бачок, устанавливаемый в разных местах подкапотного пространства в зависимости от марки авто. Незамысловатый пластиковый резервуар с пробкой играет важную роль в работе охлаждающего контура двигателя и требует периодического контроля со стороны владельца машины.

Содержание

  • 1 Назначение расширительной ёмкости

    • 1.1 Видео: зачем нужен расширительный бачок

  • 2 Конструкция и принцип действия

  • 3 Место бачка в охладительной системе

  • 4 Жидкости для заливки в бак

    • 4.1 Видео: жидкости для заливки в контур охлаждения автомобиля

  • 5 О неисправностях и ремонте ёмкости

    • 5.1 Видео: ремонт корпуса бачка

Назначение расширительной ёмкости

В системах охлаждения различных автомобилей содержится от 5 до 20 и более литров незамерзающей жидкости — антифриза (тосола). В процессе эксплуатации двигатель, а вместе с ним и антифриз разогревается от низкой температуры зимой до высокой в летний период.

Перепад температур может достигать 100 °С и более. Например, при эксплуатации машины в северных регионах, где прогрев мотора начинается от минус 20 °С и заканчивается рабочей температурой 90 °С, эта разница составит 110 °С.

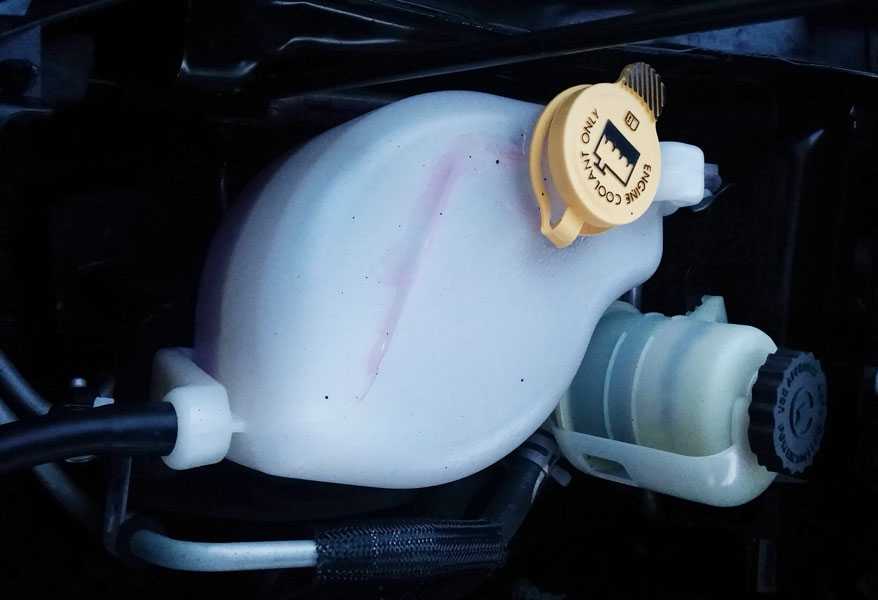

Во время работы двигателя в расширительном баке возникает давление около 1 Бар

Поскольку любая жидкость расширяется в объёме при нагревании, в охладительном контуре авто образуется излишек, который нужно куда-то направить. Антифриз является средой несжимаемой, поэтому при расширении он создаст в системе высокое давление, способное разорвать патрубки и соты радиаторов. И наоборот, при охлаждении жидкость уменьшится в объёме и создаст разрежение (вакуум), воздействующий с такой же силой.

Чтобы обеспечить нормальную работу системы охлаждения силового агрегата и избежать скачков давления, в неё интегрирован расширительный бачок. Его функции следующие:

  • воспринимать дополнительный объём антифриза, расширяющегося при нагреве;
  • сбрасывать излишки давления через пробку со встроенным предохранительным клапаном;
  • отдавать жидкость обратно в систему при остывании мотора, препятствуя возникновению воздушных пробок.

На грузовиках применяются расширительные баки больших размеров

Антифриз, являющийся смесью дистиллированной воды с этиленгликолем (иногда — пропиленгликолем), при нагревании от нуля до 100 °С прибавляет в объёме порядка 5%. В контуре, рассчитанном на 10 л тосола, после полного прогрева образуется целых 500 мл, которые уходят в расширительный бачок.

Видео: зачем нужен расширительный бачок

Конструкция и принцип действия

Современные расширительные ёмкости для автомобилей представляют собой резервуар, изготовленный из прочной толстостенной пластмассы с заливной горловиной и штуцерами для подключения к элементам охлаждающей системы. Форма резервуара не имеет значения в функциональном плане, так что производители подгоняют её под место установки резервуара.

Форма бачка зависит от места его установки и может быть разной — круглой, прямоугольной или плоской

Вместительность сосуда для расширяющегося тосола рассчитывается для каждой модели авто и зависит от полного объёма жидкости в патрубках и агрегатах. Причём в холодном состоянии бачок заполняется антифризом только наполовину, остальное пространство занимает воздух, способный сжиматься под давлением. Горловина резервуара закрыта пробкой со встроенным воздушным клапаном. Принцип работы ёмкости следующий:

  1. При «холодном» моторе бачок наполовину пуст — уровень антифриза находится между минимальной и максимальной отметкой на корпусе.
  2. После запуска двигателя тосол начинает расширяться и его уровень в сосуде повышается, а воздушная прослойка сжимается. Клапан крышки остаётся герметичным.
  3. При достижении жидкостью рабочей температуры 90—95 °С и максимального увеличения в объёме давление в баке достигает порога срабатывания воздушного клапана (1—1,2 Бар или 120 кПа). Он открывается и сбрасывает воздух в атмосферу.
  4. В процессе остывания мотора наблюдается обратная картина — клапан пропускает воздух в обратную сторону до тех пор, пока количество антифриза не перестанет уменьшаться. Это предотвращает появление воздушных пробок в шлангах и радиаторах.

Устройство ёмкости довольно простое — корпус бачка закрыт пробкой со встроенным клапаном

В аварийной ситуации, когда тосол или вода по разным причинам начинает кипеть, предохранительный клапан сбрасывает не только воздух, но и пар.

Встроенный датчик подаёт сигнал о недостаточном уровне жидкости на панель приборов

В некоторых моделях автомобилей, например, ВАЗ 2110—2115 ёмкость оснащена второй горловиной, куда вкручивается датчик уровня охлаждающей жидкости. Если в силу поломки либо протечки какого-то узла антифриз начнёт вытекать наружу и его уровень в ёмкости упадёт до минимума, датчик сработает и предупредит водителя сигналом соответствующей лампочки на панели приборов.

Существуют автомобили (как отечественного производства, так и импортного), в которых расширительный бачок закрывается простой пробкой, не оснащённой клапаном и сообщающейся с атмосферой. В подобных системах функцию сброса давления и обратного впуска воздуха выполняет крышка основного радиатора, а резервуар только компенсирует расширение жидкости.

Крышка радиатора снабжается перепускным клапаном, направляющим излишек тосола в расширительный бак

Место бачка в охладительной системе

Ёмкость для компенсации расширяющегося антифриза может устанавливаться в разных местах, расположение зависит от марки автомобиля. Резервуар крепится к деталям кузова — лонжеронам и салонной перегородке с помощью резинового хомута либо специального кронштейна. Как правило, бачок ставится с той стороны, где находится верхний патрубок радиатора для его подключения.

Обычно ёмкость устанавливается ближе к патрубку радиатора

Существуют ёмкости на 2 и 3 штуцера. Последние присоединяются тремя шлангами к следующим агрегатам:

  1. Толстый патрубок, подключённый к нижнему штуцеру сосуда, соединяет его с основной магистралью контура охлаждения — малым кругом циркуляции жидкости, который всегда открыт. Увеличивающийся в объёме тосол поступает в бак именно по этому шлангу.
  2. Тонкая трубка, идущая от радиатора к верхнему штуцеру. Предназначена для сброса жидкости и пара из радиатора напрямую.
  3. Второй тонкий патрубок, подсоединённый к среднему штуцеру, идёт от радиатора салонного отопителя. Его задача такая же — отвод излишков антифриза и пара в ёмкость.

В резервуар на 3 штуцера поступают излишки антифриза из трёх агрегатов

Бачки, оснащённые двумя штуцерами, присоединяются к малому контуру циркуляции и основному радиатору охлаждения, подключение к печке отсутствует.

Расширительный резервуар является самой высокой точкой системы охлаждения мотора. Это сделано для того, чтобы жидкость из бачка могла перетечь в контур по закону сообщающихся сосудов. Когда уровень антифриза в ёмкости находится на 3—4 см выше риски Min на корпусе, все патрубки и агрегаты заполнены тосолом. В том числе самый высокий из них — контур охлаждения дроссельной заслонки.

Остатки воздуха из системы удаляются через патрубки подогрева дросселя

При заливке жидкости в водяную рубашку силового агрегата через расширительный бачок рекомендуется снимать патрубок охлаждения дросселя. Это позволяет вытолкнуть из магистралей и радиатора печки воздушные пробки.

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

  • жидкость должна закипать при температуре не ниже 110 °С;
  • порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
  • отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
  • в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
  • химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

  • для разбавки концентрата антифриза до нужной температуры замерзания;
  • при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
  • с целью промывки.

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Видео: жидкости для заливки в контур охлаждения автомобиля

О неисправностях и ремонте ёмкости

Во время эксплуатации машины могут возникнуть следующие поломки расширительного бачка;

Большинство автолюбителей при поломке клапана или корпуса попросту меняют деталь на новую. Это оправдано отсутствием времени на ремонт и дешевизной данных запчастей. Хотя при желании лопнувший пластик резервуара можно запаять, а крышку — разобрать и прочистить.

Потёки из-под пробки возникают при неплотном прилегании либо из-за конструктивных особенностей ёмкости. К примеру, на автомобилях ВАЗ 2110 струя из верхнего малого штуцера, подключённого к радиатору, бьёт прямо в горловину, отчего возникает протечка. Способ устранения — установка более совершенного бачка от «Приоры».

Видео: ремонт корпуса бачка

Расширительный бачок автомобиля считается одной из самых надёжных деталей. Нередко они служат весь срок эксплуатации машины, особенно на иномарках. Чтобы не пришлось менять ёмкость раньше времени, рекомендуется периодически проверять состояние клапана в крышке. Если он в порядке, то и пластик сосуда не лопнет от высокого давления.

  • Автор: Сергей Сергеев
