Распиновка разъема магнитолы по цветам проводов

Содержание

  • Что такое iso
  • Распиновка стандартного евроразъема
    • Стандарты 1din и 2din
    • Верхний силовой разъем А
      • Типы подключения
    • Нижний акустический разъем В
  • Двойной ИСО разъем
  • Переходники для iso разъемов
  • Распиновка для различных марок авто и магнитол
    • Схема распиновки iso разъемов к магнитолам pioneer
    • toyota
    • sony
    • nissan
    • honda
    • bmw
    • alpine
    • mitsubishi
  • Видео разбор распиновки автомагнитолы

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

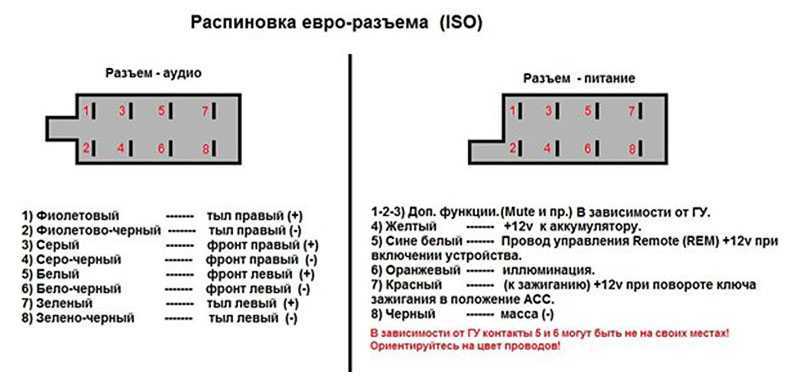

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

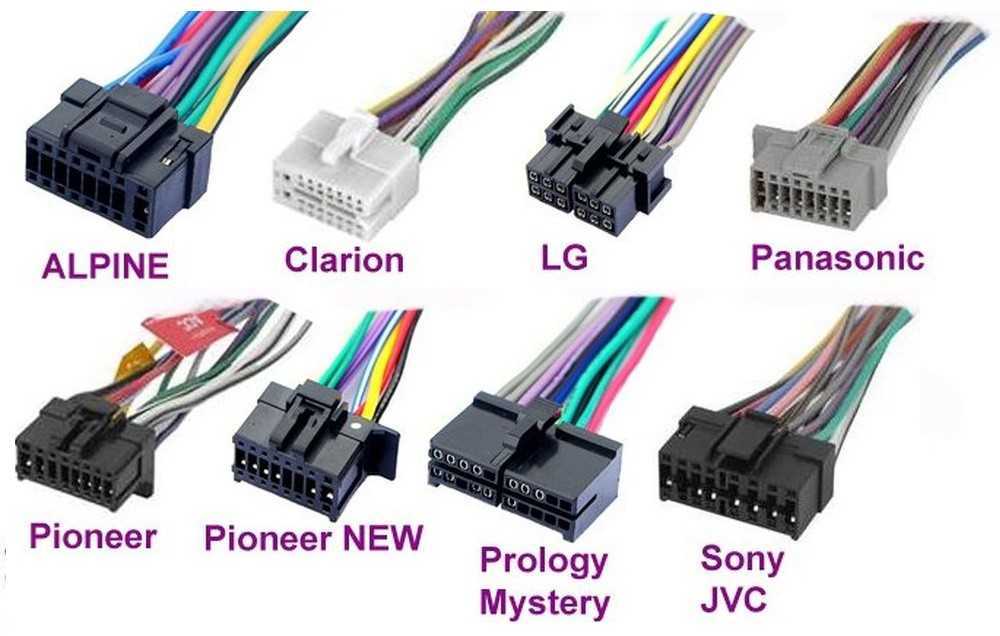

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1
№ 2
№ 3
№ 4Постоянное питание
№ 5Питание антенны
№ 6Подсветка
№ 7Зажигание
№ 8Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения
  • Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
  • Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANTРазъем применяется, если в автомобиле имеется выдвижная антенна
RemoteВозможно подключение несколько динамиков
IlluminationПозволяет менять интенсивность свечения устройства
MuteРегулировка звука
А4Включение/выключение

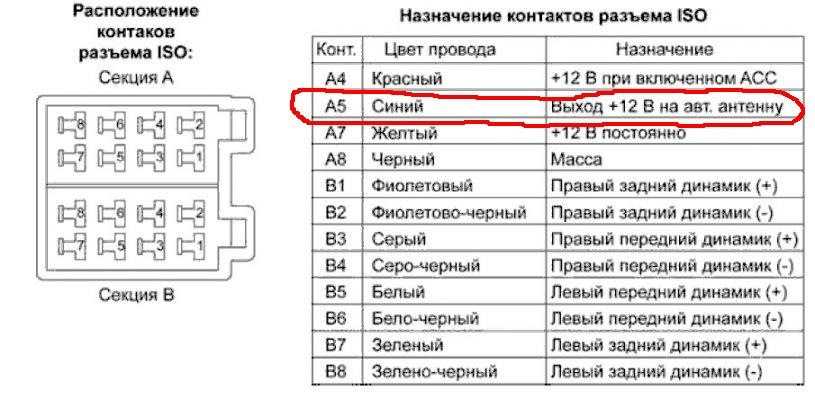

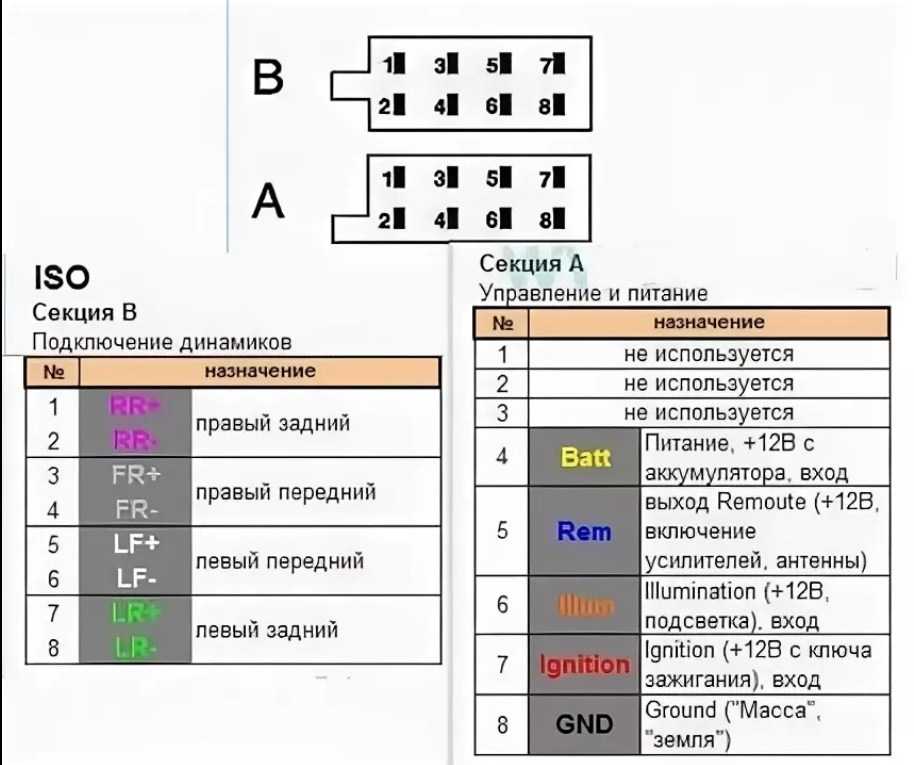

Распиновка ISO-разъема магнитолы

А 4Цв. желтыйАккумулятор + Питание
А 5Цв. синийАнтенна.
А 6Цв. оранжевыйПодсветка
А 7Цв. красныйЗажигание, 12В. При отключении сброс параметров к заводским.
А 8Цв. черныйАкустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белыйЛевая передняя
Цв. серыйПравая передняя
Цв. зеленыйЛевая задняя
Цв. фиолетовыйПравая задняя

Двойной ИСО разъем





Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка  разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1А+
№ 2GND
№ 3BAT+
№ 4Подсветка
№ 5Антенна
№ 6Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1ANT
№ 3LR. Линейный выход
№ 4GND. Линейных выход
№ 5RR. Линейный выход
№ 6CD – LCH
№ 7CD – GND
№ 8CD – RCH
№ 9CD – Reset
№ 10CD – CD clock out
№ 11CD – DSPL select
№ 12CD – data out
№ 13CD – clock in
№ 14CD – data in
№ 16A+
№ 17GND
№ 18ANT GND
№ 22-27Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28Mute
№ 29-30Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31ANT CONT
№ 32CD ACC Постоянный
№ 33AMP Постоянный
№ 34B UP

nissan

Универсальный разъем:

№ 1-6Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7А+
№ 8Подсветка
№ 9BAT+
№ 10Динами LF-
№ 11динамик RF-
№ 12Антенна
№ 13GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1Динамик RR+
№ 2Динамик LR+
№ 3Подсветка
№ 4BAT+
№ 5A+
№ 6Антенна
№ 7-10Динамики LF+, RF+, RR-, LR-
№ 13GND
№ 14-15Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1А+
№ 2BAT+
№ 3GND
№ 4
№ 5-12Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5Динамики LR-, LR+, RR-, RR+
№ 7Усилитель
№ 8Антенна
№ 9GND
№ 10-13Динамики LF-, LF+, RF-, RF+
№ 5-12А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2Динамики RR+, LR+
№ 3Управление антенной
№ 4Управление подсветкой
№ 5-8Динамики LF+, RF+, RR-, LR-
№ 10А+
№ 11BAT+
№ 12Управление подсветкой
№ 13-14Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

разъемов, ISO, проводов, евроразъема, штекера, ИСО, штатной, евро, фишки, подключения, распайка

Содержание

  1. Стандарты 1DIN и 2DIN
  2. Распиновка ISO
  3. Верхний силовой разъем А
  4. Нижний акустический разъем В
  5. Схемы распиновок магнитол популярных производителей

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

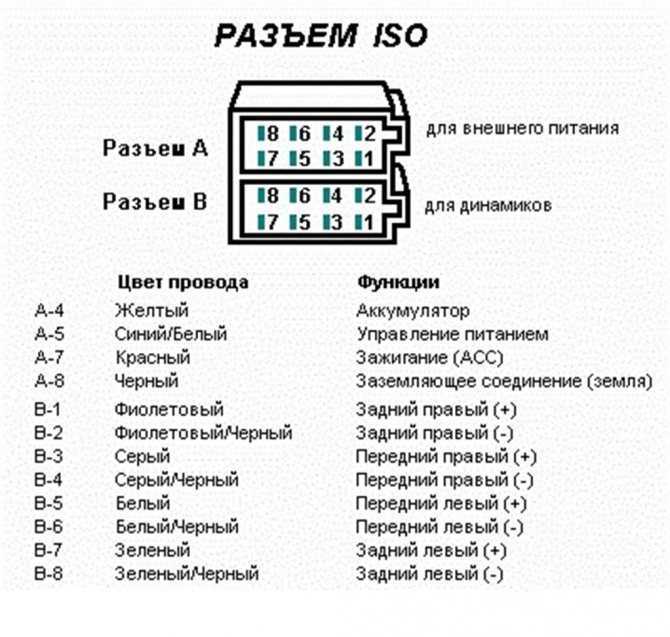

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

  • желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
  • красный — по нему подается основное питание;
  • черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
  • синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
  • оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
  • коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

  • белый провод присоединяется к левой передней колонке;
  • серый провод подключается к правой фронтальной колонке;
  • зеленый провод подключается к левой задней колонке;
  • фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

  • фиолетовые провода подключаются к контактам 1 и 2;
  • серые — к контактам 3 и 4;
  • белые — к контактам 5 и 6;
  • зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

  • Распиновка разъема магнитолы Форд Фокус 2
  • Распиновка магнитолы Mystery
  • Подключение магнитолы напрямую
  • Как подключить телефон к магнитоле через блютуз

Схема подключения автомобильной стереосистемы

| Цветовая шкала проводов автомобильной стереосистемы

Кому не нравится слушать хорошую музыку во время поездки в автомобиле? Это один из лучших способов слушать музыку, не отвлекаясь (мобильный звонок, кто-то звонит и т. д.). Если вас не устраивает текущая музыка, выводимая из стереосистемы вашего автомобиля, или у вас есть базовая настройка, которая была установлена ​​на заводе, вы всегда можете инвестировать в лучшую автомобильную аудиосистему. Многие автолюбители, как правило, делают все обновления самостоятельно, и если вы один из них, то вам будет очень полезно иметь базовую схему подключения автомобильной стереосистемы.

В этом руководстве давайте подробнее рассмотрим проводку автомобильной стереосистемы с помощью руководства по цветам проводов, заменив старую стереосистему на новую, а также простую схему подключения автомобильной стереосистемы.

Outline

Приобретите новую автомобильную магнитолу

Если вы планируете модернизировать автомобильную стереосистему, потратьте некоторое время на посещение магазинов автомобильных аксессуаров, а также поищите информацию в Интернете. Есть несколько брендов, таких как Sony, Kenwood, Pioneer, JBL, Apline, JCV и многие другие.

Выберите пару из них и, если возможно, попытайтесь получить демоверсию в магазине. Некоторые владельцы магазинов, как правило, имеют образец установки для тестирования стереосистем, динамиков и сабвуферов. Если вам повезло и у вас есть доступ к демоверсии, то она обязательно поможет вам в совершении покупки.

Большинство новых автомобильных стереосистем поставляются со всеми необходимыми проводами, адаптерами и аксессуарами. Вы также получите схему подключения автомобильной стереосистемы, распечатанную на самой стереосистеме или на отдельном листе бумаги.

Удалить старую стереосистему

Теперь мы готовы снять старую магнитолу с нашей машины. Первым и важным шагом при удалении существующей стереосистемы является отсоединение аккумулятора. Обычно аккумулятор автомобиля находится под капотом, в моторном отсеке.

Вам не нужно полностью отсоединять аккумулятор или снимать его с места, а просто ослабить отрицательную клемму и отсоединить ее, сняв клемму. Положительную клемму можно оставить как есть.

Убедитесь, что отрицательный кабель от аккумулятора правильно спрятан от отрицательного полюса аккумулятора, чтобы исключить случайный контакт.

После того, как мы отключили аккумулятор, мы готовы снять старую стереосистему. В большинстве автомобилей головное устройство закрыто пластиковой накладкой, которая также может закрывать два центральных вентиляционных отверстия кондиционера. Снимите пластиковую накладку с помощью лопатки, желательно пластиковой, чтобы не повредить накладку.

Теперь у вас есть доступ к головному устройству. Теперь, в зависимости от модели, головное устройство в вашем автомобиле будет крепиться либо с помощью пружинных зажимов, либо с помощью болтов. Головные устройства с пружинным зажимом обычно не имеют пластиковой накладки. Вы должны использовать специальный инструмент, чтобы снять головное устройство с пружинным зажимом.

Большинство современных автомобилей крепятся болтами. Итак, если вы уже сняли пластиковую накладку, у вас будет доступ к болтам, удерживающим головное устройство на месте. Снимите эти болты с помощью отвертки (крестовой или плоской, в зависимости от типа болтов), и вы сможете легко отсоединить головное устройство.

После снятия головного устройства у вас будет доступ к задней проводке. Отключите всю проводку от головного устройства, чтобы полностью удалить старую магнитолу.

Схема подключения автомобильной магнитолы / Таблица цветов проводов

Прежде чем приступить к установке новой автомобильной стереосистемы, давайте быстро взглянем на типичную схему подключения автомобильной стереосистемы или на руководство по цветам проводов. В следующей таблице и на изображении показаны цвета проводов автомобильной стереосистемы.

Цвет Тип Полярность Описание
Красный Мощность + Дополнительное питание 12 В (ключ в положении зажигания)
Желтый Мощность + Постоянное питание 12 В для поддержания памяти в рабочем состоянии (независимо от положения ключа)
Черный Мощность Заземление шасси
Синий Питание/антенна + Мощность антенны
Синяя/белая полоса Мощность/усилитель + Включение усилителя
Оранжевый Питание/Подсветка + Провод освещения. 0 В, когда наружное освещение выключено. 12В, когда они включены.
Оранжевая/белая полоса Мощность/диммер + Провод диммера. 0–12 В для регулируемого диммера.
Серый Динамик + Правый передний динамик
Серая/черная полоса Динамик Правый передний динамик
Белый Динамик + Левый передний динамик
Белая/черная полоса Динамик Левый передний динамик
Фиолетовый Динамик + Правый задний динамик
Фиолетовая/черная полоса Динамик Правый задний динамик
Зеленый Динамик + Задний левый динамик
Зеленая/черная полоса Динамик Задний левый динамик
Коричневый Разное + Отключение звука (используется нечасто)
Светло-зеленый Разное Стояночный тормоз
Светло-фиолетовый Разное + Триггер задней передачи
Розовый Разное + Датчик скорости автомобиля (ШИМ)

Установка новой стереосистемы

Если на вашей старой стереосистеме нет зажимов, вам, возможно, придется приобрести переходник для подключения проводов к новой стереосистеме/головному устройству. Но если старая проводка идет с клипсами, их можно легко воткнуть в новое головное устройство.

В дополнение к блоку питания и динамикам у вас могут быть дополнительные зажимы для антенны, USB-порта, камеры заднего вида, любого освещения и т. д. Убедитесь, что все необходимые провода подключены, а все неиспользуемые провода надежно закреплены, чтобы они не не тарахтите, издавая раздражающий шум.

После того, как вся проводка выполнена, пришло время протестировать новое головное устройство. Не вставляя полностью новое головное устройство, просто сдвиньте магнитолу так, чтобы она не споткнулась. Теперь подключите отрицательный провод к аккумулятору и заведите автомобиль. Проверьте, все ли новые стерео функции работают правильно или нет. Если они исправны, то можно заглушить машину и отсоединить минусовой провод от аккумулятора.

Медленно вставьте всю проводку в слот, а затем задвиньте новое головное устройство/стереосистему в предназначенное для этого место. Закрепите новую стереосистему с помощью винтов, а также установите на место пластиковую накладку.

Если вы удовлетворены установкой, теперь вы можете снова подключить отрицательный провод к аккумулятору и наслаждаться своей новой стереосистемой.

Заключение

Простое руководство по замене старой магнитолы на новую. В процессе мы изучили базовую схему подключения автомобильной стереосистемы, которая содержит все важные провода и их цветовые коды. Если вы энтузиаст и готовы работать со своим автомобилем, вы можете легко заменить старую магнитолу самостоятельно, приложив некоторые усилия. Но если вам не удобно, то ищите хорошую автомастерскую. Вся работа должна занять чуть более пары часов.

Схема распиновки разъема ISO автомобильной аудиосистемы @ pinoutguide.com

ISO 10487 — это стандартный разъем, который используется в радиоблоке (головном устройстве). Имеются контакты включения/выключения питания (управляется ключом зажигания), динамиков и автоматической антенны.

Автомобильная аудиосистема ISO, разъем A, распиновка

Контакт
Номер
Штифт
Имя
Цвет провода* Описание
1 А1   SCV — регулировка громкости в зависимости от скорости. Этот контакт используется в некоторых радиооборудованиях для автоматического увеличения громкости. Нужен выходной сигнал датчика скорости. Примечание. Если спидометр перестает работать при подключении магнитолы, то контакт, вероятно, заземлен, потому что радио, вероятно, использует этот контакт для другой функции, кроме GALA. На некотором оборудовании этот контакт вместо этого используется для входа управления камерой заднего вида, который передает сигнал резервного света 12 В на головное устройство, чтобы указать ему отображать видео с резервной камеры.
2 А2   Отключение звука с мобильного телефона. Этот контакт используется для отключения звука аудио компакт-диска, заземленного некоторыми другими внешними компонентами, такими как мобильный телефон, подключенный к радио.
3 А3   выключатель света заднего хода. Спутниковая навигация использует этот сигнал, сигнал GALA (контакт 1) и внутренний лазерный гироскоп для расчета положения в отсутствие спутниковых сигналов. Подача +12 В на магнитолу при включенном зажигании и включенной передаче автомобиля для движения задним ходом.
4 А4 ЖЕЛТЫЙ Питание памяти (12 В напрямую от батареи). Подключает радио напрямую к аккумулятору.
5 А5 СИНИЙ Питание для электрической антенны. Выход со стерео +12 В (максимум 150 — 300мА) питание для автоматических или электронных антенн.
6 А6 ОРАНЖЕВЫЙ/БЕЛЫЙ Подсветка габаритных огней (цепь габаритных огней). Подача +12 В на машину при включенных фарах. У некоторых он действительно подсвечивает дисплей радио, другие могут приглушать свет. Если приборная панель вашего автомобиля имеет функцию управления освещением, то этот пин следует подключить для того, чтобы регулировать яркость. Провод от прикуривателя можно использовать для тех же целей.
7 А7 КРАСНЫЙ Основное питание +12 В (включается ключом зажигания). +12 В при положении ключа зажигания в положении ACC или ON.
8 А8 ЧЕРНЫЙ Земля (шасси)

*Цвета проводов являются типовыми и могут быть изменены без предварительного уведомления.

Контакты a4 и a7 могут быть перепутаны местами (a4=acc переключение, a7=batt fix) в некоторых головных устройствах, например Sony Japan . A7 и A4 должны быть подключены к +12 В, чтобы включить радио.



Автомобильная аудиосистема ISO, разъем B, разводка контактов

Разъем B используется только для динамиков. Какой провод к какому динамику идет, можно легко определить с помощью батарейки на 1,5 В. Динамик щелкнет, и вы увидите, как диафрагма двигается вперед или назад. Динамики должны быть правильно сфазированы (обратите внимание на + и — половину на динамике), иначе у вас будет слабый бас. Провод с полоской обычно идет на + полюс динамика.

Штифт
Номер
Штифт
Имя
Типовой
Цвет провода
Описание
1 В1 ФИОЛЕТОВЫЙ Правый задний динамик+
2 В2 ФИОЛЕТОВЫЙ/ЧЕРНЫЙ Правый задний динамик-
3 В3 СЕРЫЙ Правый передний динамик+
4 В4 СЕРЫЙ/ЧЕРНЫЙ Правый передний динамик-
5 В5 БЕЛЫЙ Передний левый динамик+
6 В6 БЕЛЫЙ/ЧЕРНЫЙ Передний левый динамик-
7 В7 ЗЕЛЕНЫЙ Задний левый динамик+
8 В8 ЗЕЛЕНЫЙ/ЧЕРНЫЙ Задний левый динамик-

Распиновка ISO-разъема C автомобильной аудиосистемы

Разъем C состоит из 3 отдельных разъемов, соединенных вместе. Он не всегда присутствует, иногда только часть.

Штифт
Номер
Пин
Имя
Описание
1 С1 Линейный выход слева сзади
2 С2 Линейный выход справа сзади
3 С3 Заземление линейного выхода
4 С4 Линейка спереди слева
5 С5 Линейка передняя правая
6 С6 +12 В включено — максимум 150 мА
7 С7 РСД
8 С8 ТСД
9 С9 Масса шасси
10 С10 +12 В включено — максимум 150 мА
11 С11 Пульт дистанционного управления в
12 С12 Масса пульта дистанционного управления
13 С13 Данные CDC в (шине)
14 С14 Выход данных CDC
15 С15 CDC +12 В постоянный
16 С16 CDC +12 В с переключением — максимум 300 мА (+А)
17 С17 Масса данных CDC (+U)
18 С18 Земля звуковой частоты CDC
19 С19 Аудио частота CDC осталась
20 С20 Правая звуковая частота CDC

Внимание! Проводка разъема может различаться в зависимости от производителя автомобиля!

Соблюдайте особую осторожность при установке в модели VW/Audi/Skoda/Seat 1998 года или более поздние, так как на контакте A5 может быть подключение 12 В, что может привести к повреждению автомобильной стереосистемы или в Ford 1997 года или более поздней версии с ISO разъем, на котором возможно повреждение микрокомпьютера автомобиля при неправильном подключении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
