схема бензонасоса и распиновка фишки подключения

На инжекторных автомобилях устанавливается электрический бензонасос. Являясь частью топливной системы, он управляется посредством команд с бортового контроллера. Схема бензонасоса ВАЗ 2114 включает в себя также другие устройства, относящиеся к топливной системе – потенциометр индикатора количества топлива и сигнализация критического остатка в бензобаке.

Распиновка фишки бензонасоса

Распиновка фишки бензонасоса ВАЗ 2114 включает в себя контакты подачи питания на электродвигатель, контакт измерителя уровня топлива, контакт сигнализации критического остатка.

Таким образом, фишка насосного блока включает в себя четыре контакта:

• Индикатор остатка:
• Масса;
• Питание насоса;
• Уровень топлива.

В данном жгуте принята такая расцветка проводов:

• Черный с белым – масса;
• Серый – напряжение питания;
• Розовый – указатель уровня;
• Синий с красным – резервный остаток.

Электросхема подключения бензонасоса ВАЗ 2114

Схема подключения бензонасоса ВАЗ 2114 включает в себя одно и один .

На один из концов обмотки реле ЭБН подается плюс аккумуляторной батареи через контакты главного реле. Второй контакт подключается к «массе» через контакт бортового контроллера.
Электродвигатель насоса подключается к напряжению питания через нормально разомкнутые контакты. Алгоритм работы следующий:

• При включении зажигания срабатывает главное реле и подает питание на реле ЭБН;
• Реле ЭБН срабатывает, поскольку на него подана «масса» с вывода ЭБУ;
• Двигатель насоса подключается к сети через замкнутые контакты;
• Через несколько секунд, необходимых для создания необходимого давления топлива в рампе, ЭБУ отключает «массу», в результате чего реле ЭБН обесточивает и разрывает цепь питания насоса;
• При заведенном двигателе, бензонасос включен постоянно.

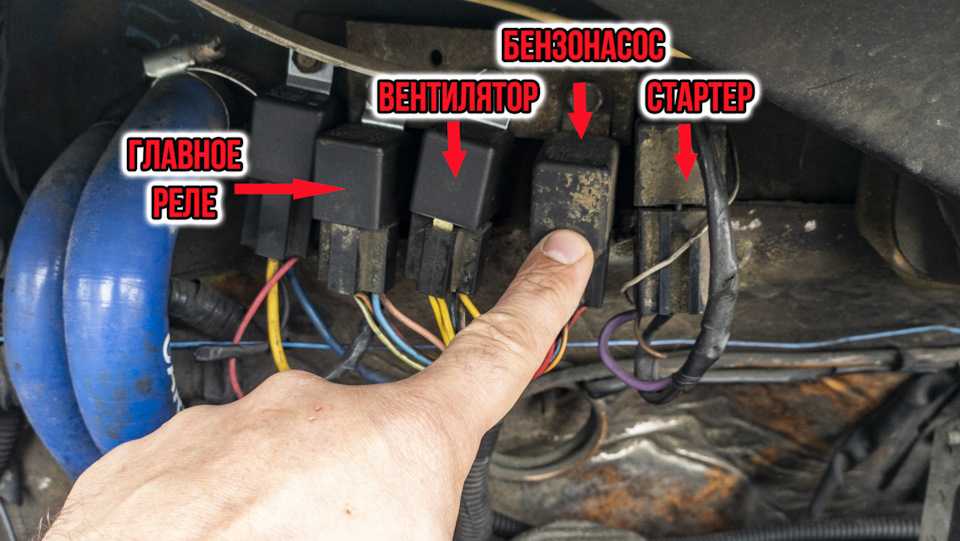

Реле бензонасоса ВАЗ 2114 находится на блоке, расположенном в салоне автомобиля, за правой стенкой центральной консоли (со стороны пассажира). В блок входит три предохранителя и три реле. Нужное расположено посередине, а слева от него предохранитель.

Схема проводки бензонасоса и расположение релейного блока может различаться в некоторых деталях в зависимости от применяемого типа ЭБУ и модификации автомобиля.

Полезно:

Проверка электрической цепи

В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует . Алгоритм действий следующий:

• При включении зажигания должен быть слышен щелчок реле, если его нет, то либо неисправно реле, либо нарушен контакт;
• При нормальном срабатывании проверяют целостность предохранителя, а в случае его перегорания заменяют на исправный с номиналом 15 А;
• Исправность реле можно проверить, замкнув кусочком провода гнезда, к которым подходят провода серого и розового цветов.

При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса.
Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу.

Далее проверяем таким образом:

• Отсоединяют фишку от блока;
• Проверяют омметром целостность черного провода с серой полосой. Его сопротивление должно быть близким к нулю.
• Подсоединяют вольтметр к серому и черному с серой полосой проводам. При включении зажигания вольтметр должен показывать напряжение аккумуляторной батареи.

Если напряжение сильно занижено, то причин при исправном проводе массы две:

• Подгорание контактной группы реле;
• Обрыв провода .

Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю.
Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза.

В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.

Как проверить топливный насос. Диагностика бензонасоса в машине

Больше интересных новостей на наших страницах в социальных сетях

В статье:

• Устройство и функционирование топливного насоса
• Причины возникновения проблем с насосом
• Что указывает на неправильную работу бензонасоса
• Проверка давления в топливной системе
• Проверка исправности насоса
• Правильная эксплуатация продлит жизнь топливного насоса

Топливный насос, как ясно из названия, призван прокачивать горючее в системе питания мотора. Чтобы форсунки могли впрыскивать достаточное количество бензина в цилиндры двигателя, в топливной системе необходимо поддерживать определенное давление. Именно эту задачу и выполняет бензонасос. Если топливный насос начинает барахлить, это немедленно отражается на работе двигателя. Во многих случаях диагностика и устранение неисправностей бензонасоса вполне доступны для самостоятельного выполнения автолюбителями.

 Устройство и функционирование топливного насоса

В прежние времена бензонасосы нередко были механическими, но такие устройства давно уже стали историей, хотя их еще можно встретить на старых машинах с карбюраторными двигателями. Все современные автомобили оборудуют электрическим насосом. Он включается в работу, когда срабатывает соответствующее реле. А срабатывание реле происходит при включении зажигания. Лучше пару секунд повременить с прокручиванием стартера, за это время насос создаст в топливной системе достаточное давление для нормального запуска двигателя. При глушении мотора запускающее бензонасос реле обесточивается, и прокачка топлива в систему прекращается.

Как правило, бензонасос размещается внутри топливного бака (устройство погружного типа). Такое расположение позволяет решить проблему охлаждения и смазки насоса, которые происходят за счет омывания топливом. Там же, в бензобаке, обычно находится снабженный поплавком датчик уровня топлива и перепускной клапан с калиброванной пружиной, регулирующий давление в системе. Кроме того, на входе насоса имеется сеточка грубой фильтрации, не пропускающая относительно крупный мусор. Вместе все эти устройства составляют единый топливный модуль.

Электрическая часть насоса представляет собой электромотор постоянного тока, работающий от бортовой сети с напряжением 12 В.

Наибольшее распространение получили бензонасосы центробежного (турбинного) типа. В них на ось электромотора насажена крыльчатка (турбинка), лопасти которой и осуществляют нагнетание топлива в систему.

Реже встречаются насосы с механической частью шестеренчатого и роликового типа. Обычно это устройства выносного типа, которые монтируются в разрыв топливной магистрали.

В первом случае на оси электродвигателя расположены две шестерни одна внутри другой. Внутренняя вращается на эксцентриковом роторе, вследствие чего в рабочей камере попеременно образуются области с разрежением и повышенным давлением. Благодаря разнице давлений и происходит прокачивание топлива.

Во втором случае вместо шестерней разность давлений в нагнетателе создает ротор с расположенными по периметру роликами.

Поскольку шестеренчатые и роторно-роликовые насосы устанавливаются вне топливного бака, то главной их проблемой становится перегрев. Именно по этой причине такие устройства почти не используются в автотранспорте.

Причины возникновения проблем с насосом

Топливный насос — довольно надежное устройство. В нормальных условиях эксплуатации он живет в среднем примерно 200 тысяч километров пробега. Но определенные факторы могут существенно повлиять на срок его службы.

Главный враг бензонасоса — грязь в системе. Из-за нее насосу приходится трудиться в более напряженном режиме. Завышенный ток в обмотке электродвигателя способствует его перегреву и повышает риск обрыва провода. Песок, металлические опилки и прочие отложения на лопастях разрушают крыльчатку и могут вызвать ее заклинивание.

Посторонние частицы в большинстве случаев попадают в топливную систему вместе с бензином, который на заправочных станциях зачастую не отличается чистотой. Для очистки топлива в автомобиле имеются специальные фильтры — уже упоминавшаяся сеточка грубой фильтрации и топливный фильтр тонкой очистки.

Топливный фильтр — расходник, подлежащий периодической замене. Если его вовремя не заменить, бензонасос будет надрываться, с трудом прокачивая топливо через забитый фильтрующий элемент.

Сетка грубой очистки также засоряется, но в отличие от фильтра ее можно промыть и использовать дальше.

Иногда грязь накапливается на дне топливного бака, что может приводить к быстрому засорению фильтров. В этом случае бак необходимо промыть.

Укорачивает жизнь топливного насоса и привычка некоторых водителей ездить на остатках горючего, пока не загорится сигнальная лампочка. Ведь в этом случае насос находится вне бензина и лишен охлаждения.

Кроме того, бензонасос может барахлить из-за электрических проблем — поврежденная проводка, окисленные контакты в разъеме, сгоревший предохранитель, вышедшее из строя пусковое реле.

К редким причинам, вызывающим неправильную работу топливного насоса, относятся его неправильная установка и деформация бака, например, в результате удара, из-за чего топливный модуль и находящийся в нем насос могут получить повреждения.

Что указывает на неправильную работу бензонасоса

Если насос неисправен, это в первую очередь скажется на давлении в системе подачи топлива в двигатель. При заниженном давлении не будет обеспечиваться оптимальный состав воздушнотопливной смеси в камерах сгорания, а значит, в работе двигателя возникнут проблемы.

Внешние проявления могут быть различными.

·

•
  Звучание мотора может немного отличаться от привычного, особенно во время прогрева. Такой симптом характерен для ранней стадии болезни бензонасоса.

•
  Ощутимая потеря мощности. Поначалу сказывается в основном на высоких оборотах и во время движения на подъеме. Но мере ухудшения состояния насоса подергивания и периодические замедления могут проявляться и в обычных режимах на ровных участках дороги.

•
  Троение, плавающие обороты — признаки дальнейшего усугубления ситуации.

•
  Повышенный шум или громкий гул, доносящийся из топливного бака, говорит о необходимости срочного вмешательства. Либо сам насос на последнем издыхании, либо он не справляется с нагрузкой из-за загрязнения в системе. Не исключено, что простая очистка сетки грубой фильтрации спасет бензонасос от смерти. Проблему может создавать также топливный фильтр, осуществляющий тонкую очистку, если он бракованный или давно не менялся.

•
  Проблемы с запуском. Дела совсем плохи, если даже прогретый двигатель запускается с трудом. Необходимость долгого прокручивания стартера означает то, что насос не может создать в системе достаточное для запуска мотора давление.

•
  Двигатель глохнет при нажатии на педаль газа. Как говорится, «приехали»…

•
  Отсутствие привычного звука из бензобака говорит о том, что топливный насос не работает. Прежде чем ставить крест на насосе, нужно проверить запускающее реле, предохранитель, целостность проводов и надежность контактов в разъеме.

Нужно иметь в виду, что некоторые из перечисленных симптомов могут указывать не только на топливный насос, но и на ряд иных деталей — датчик массового расхода воздуха, датчик положения дроссельной заслонки, привод заслонки, регулятор холостого хода, засоренный воздушный фильтр, неотрегулированные зазоры клапанов.

Если имеются сомнения в исправности насоса, стоит провести дополнительную диагностику, в частности измерить давление в системе.

Проверка давления в топливной системе

При любых манипуляциях, связанных с системой подачи топлива, следует помнить о риске возгорания бензина, который может пролиться при отсоединении топливопроводов, замене топливного фильтра, подключении манометра и т.д.

Измерение давления производится с помощью топливного манометра. Кроме того, для подключения, возможно, понадобится переходник или тройник. Иногда они идут в комплекте прибора, в противном случае придется приобрести их отдельно. Можно использовать воздушный (шинный) манометр, однако такой прибор рассчитан на значительно более высокое давление, и в начале шкалы будет давать существенную погрешность.

Прежде всего нужно сбросить давление в системе. Для этого нужно обесточить бензонасос, вынув запускающее его реле или соответствующий предохранитель. Где находится реле и предохранитель, можно узнать из сервисной документации автомобиля. Затем нужно запустить мотор с обесточенным насосом. Поскольку подкачки топлива не будет, то мотор заглохнет через несколько секунд, исчерпав остатки бензина в рампе.

Далее нужно найти специальный штуцер на топливной рампе и подсоединить манометр. Если на рампе место для подключения манометра отсутствует, прибор можно подсоединить через тройник к выходному штуцеру топливного модуля.

Установите на место пусковое реле (предохранитель) и запустите мотор.

Для бензиновых двигателей пусковое давление должно составлять примерно 3. ..3,7 bar (атмосферы), на холостых оборотах — около 2,5…2,8 bar, при пережатой сливной трубке (обратке) — 6…7 bar.

Если манометр имеет градуировку шкалы в МегаПаскалях, соотношение единиц измерения следующее: 1 MPa = 10 bar.

Указанные значения усредненные и могут отличаться в зависимости от параметров конкретного двигателя.

Медленное повышение давления при пуске указывает на сильное загрязнение топливного фильтра. Другой причиной может быть малое количество топлива в баке, в этом случае насос может засасывать воздух, который, как известно, легко сжимается.

Колебание стрелки манометра на холостых оборотах двигателя говорит о неправильной работе регулятора давления топлива. Или же просто засорилась сетка грубой очистки. Кстати, в некоторых случаях колба топливного модуля может иметь дополнительную сетку, которую тоже следует проверить и при необходимости промыть.

Выключите мотор и проследите за показаниями манометра. Давление должно относительно быстро упасть примерно до 0,7…1,2 bar и некоторое время оставаться на этом уровне, затем оно будет медленно снижаться в течение 2…4 часов.

Быстрое уменьшение показаний прибора до нуля после остановки двигателя может указывать на неисправность регулятора давления топлива.

Чтобы приблизительно оценить производительность топливного насоса, никакие приборы не потребуются. Для этого нужно отсоединить от рампы обратку, а вместо него подсоединить шланг и направить его в отдельную емкость с мерной шкалой. За 1 минуту работающий насос в норме должен накачать примерно полтора литра топлива. Это значение может немного отличаться в зависимости от модели насоса и параметров топливной системы. Заниженная производительность свидетельствует о проблемах с самим насосом либо о загрязнении топливной магистрали, форсунок, фильтра, сетки и т. д.

Проверка исправности насоса

Поворот ключа зажигания подаёт напряжение 12 В на реле, запускающее бензонасос. В течение нескольких секунд из топливного бака отчетливо слышен гул работающего насоса, создающего необходимое давление в системе. Затем, если двигатель не запущен, он останавливается, при этом обычно можно услышать щелчок реле. Если это не происходит, нужно выяснять причину неполадки. И начинать следует с проверки электропитания.

1. Прежде всего находим и проверяем целостность предохранителя, через который запитывается бензонасос. Проверить можно визуально или омметром. Сгоревший предохранитель меняем на аналогичный такого же номинала (рассчитанный на такой же ток). Если все заработало, радуемся, что легко отделались. Но вполне вероятно, что новый предохранитель тоже сгорит. Это будет означать, что в его цепи имеется короткое замыкание. Дальнейшие попытки замены предохранителя бессмысленны, пока КЗ не устранено.

Коротить могут провода — как на корпус, так и между собой. Определить можно путем прозвонки омметром.

Межвитковое замыкание может быть и в обмотке электродвигателя — уверенно диагностировать его прозвонкой сложно, так как сопротивление обмотки исправного моторчика обычно составляет всего 1. ..2 Ом.

Превышение допустимого тока может быть вызвано и механическим заклиниванием электромотора. Чтобы проверить это, придется извлечь топливный модуль и демонтировать бензонасос.

2. Если насос не запускается, возможно, неисправно запускающее реле.

Слегка постучите по нему, к примеру, рукояткой отвертки. Возможно, контакты просто залипли.

Попробуйте вынуть его и вставить обратно. Это может сработать, если окислились клеммы.

Прозвоните обмотку реле, чтобы убедиться, что она не в обрыве.

Наконец, можно просто заменить реле на запасное.

Встречается и иная ситуация — насос запустился, но не отключается из-за того, что контакты реле не разомкнулись. Залипание в большинстве случаев можно устранить постукиванием. Если это не удается, то реле необходимо заменить.

3.  Если предохранитель и реле в порядке, но насос не запускается, проверьте, доходит ли напряжение 12 В до разъема на топливном модуле.

Подсоедините к клеммам разъема щупы мультиметра в режиме измерения постоянного напряжения на пределе 20…30 В. Если мультиметра нет, можно подключить лампочку на 12 Вольт. Включите зажигание и проверьте показания прибора или загорание лампочки. Если напряжение отсутствует, проверьте целостность проводки и наличие контакта в самом разъеме.

4. Если питающее напряжение поступает на разъем топливного модуля, но наш пациент по-прежнему не подает признаков жизни, нужно извлечь его на свет божий и прокрутить вручную, чтобы убедиться в отсутствии (или наличии) механического заклинивания.

Затем следует проверить обмотку омметром. Если она в обрыве, то можно окончательно констатировать смерть бензонасоса и заказывать новый топливный насос у заслуживающего доверия продавца. Не тратьте зря время на реанимацию. Это бесперспективное дело.

Если же обмотка прозванивается, можно проверить устройство, подав на него напряжение напрямую от аккумулятора. Работает — возвращайте его на место и переходите к следующему пункту проверки. Нет — покупайте и устанавливайте новый бензонасос.

Запускать извлеченный из бака топливный насос можно только кратковременно, так как в норме он охлаждается и смазывается бензином.

5. Раз уж разобрали топливный модуль, самое время проверить и промыть сетку грубой фильтрации. Используйте щетку и бензин, но не переусердствуйте, чтобы не порвать сеточку.

6. Проверьте регулятор давления топлива.

Регулятор может вызвать подозрение, если давление в системе быстро падает до нуля после выключения двигателя. В норме оно должно медленно снижаться в течение нескольких часов. Также из-за его неисправности давление в системе может быть существенно ниже нормы при работающем насосе, так как часть бензина будет постоянно возвращаться в бак через открытый обратный клапан.

В некоторых случаях заклинивший клапан можно вернуть в нормальное положение. Для этого нужно зажать шланг обратки и запустить бензонасос (включить зажигание). Когда давление в системе достигнет максимума, нужно резко отпустить шланг.

Если исправить ситуацию таким способом не удастся, регулятор давления топлива придется заменить.

7. Промойте инжекторные форсунки. Они тоже могут засориться и осложнить работу бензонасоса, вызывая его повышенный шум. Реже встречается засорение топливопроводов и рампы, но полностью исключать это нельзя.

8. Если все проверено и промыто, топливный фильтр заменен, а бензонасос все равно громко шумит и плохо прокачивает топливо, остается одно — покупать новое устройство, а старое отправлять на заслуженный отдых. При этом не обязательно покупать топливный модуль в сборе, достаточно приобрести только сам моторчик.

Правильная эксплуатация продлит жизнь топливного насоса

Поскольку львиная доля посторонних частиц попадает в топливную систему во время заправки, то можно сказать, что чистота топлива — залог здоровья бензонасоса.

Старайтесь заправляться качественным горючим на проверенных АЗС.

Не используйте для хранения бензина старые металлические канистры, которые могут иметь коррозию внутренних стенок.

Вовремя меняйте / очищайте фильтрующие элементы.

Избегайте полного опустошения бака, в нем постоянно должно быть хотя бы 5…10 литров топлива. В идеале он всегда должен быть заполнен как минимум на четверть объема.

Эти простые меры позволят надолго сохранить топливный насос в хорошем состоянии и избежать неприятных ситуаций, связанных с его выходом из строя.

Как заменить жгут проводов топливного насоса

Инструкции

Для техников

Для домашних мастеров

Давайте посмотрим, как заменить старый жгут проводов или жгут проводов на новый, поставляемый с новым модулем топливного насоса. Эта замена необходима, иначе ваш новый топливный насос может работать неправильно.

Мы всегда ставим безопасность на первое место, поэтому обязательно наденьте защитные очки и перчатки. И держите рядом огнетушитель.

Начните с отключения

Начните с отключения отрицательной клеммы аккумуляторной батареи. Затем отсоедините жгут топливного насоса от бака. Вам нужно будет удалить около фута ленты и черную пластиковую трубку со жгута проводов. Убедитесь, что вы не имеете дело с разъемом датчика давления топлива.

Проводка

Если старая проводка не идентична новой проводке, просто обратитесь к схеме, прилагаемой к новой проводке. Это поможет вам сопоставить старое с новым.

Начать резку

Теперь вы готовы начать резку. Отрежьте первую пару проводов примерно в двух дюймах от электрических разъемов. Затем сдвиньте остальную часть разрезов примерно на полтора дюйма и зачистите провода. Обожмите проводку автомобиля к новому жгуту проводов с помощью прилагаемых разъемов на всех проводах. Следите за тем, чтобы изоляция не попала в обжим электрического разъема. Затем усадите изоляцию с помощью тепловой пушки, чтобы закрепить соединения. Конечно, не забудьте держать это подальше от любого топлива. Когда клей начинает выходить из разъема, это означает, что ваши уплотнения герметичны.

Установка

В завершение установите черный пластиковый кабелепровод и снова заклейте провода. И все готово. Теперь вы можете быть уверены, что новый топливный насос, который вы собираетесь установить, будет иметь надежное соединение на весь оставшийся срок службы автомобиля.

Связанные ресурсы

Практические советы

Технический совет

Для техников

Если вы заменяете топливный насос, рассмотрите возможность очистки топливного бака, чтобы продлить срок службы вашего нового топливного насоса. Мы рекомендуем слить воду из бака и снять его с автомобиля, а также выполнить следующие шаги для наилучшего метода очистки.

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Для техников

Для домашних мастеров

Свидетельства загрязнения топливных насосов . ..

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Руководство по установке

Если вы приобрели Delphi Technologies FG1052, FG1053 или FG1588, вы заметите, что он поставляется с обновленным комплектом проводки. Этот комплект проводки предназначен для перемещения питания и…

Нажмите здесь, чтобы узнать больше

Инструкции

Видео

Для техников

Для домашних мастеров

Недостаточное давление и подача являются признаком того, что топливный насос не работает, но не обязательно означает, что он неисправен. Низкое напряжение, плохой контакт или…

Нажмите здесь, чтобы узнать больше

Инструкции

Видео

Для техников

Для домашних мастеров

Замена топливного насоса может стать дорогостоящей ошибкой, если он не является истинной причиной проблемы, связанной с топливом. Топливная система должна быть тщательно проверена на давление, объем и…

Нажмите здесь, чтобы узнать больше
