Как пользоваться нагрузочной вилкой

При эксплуатации аккумулятора может возникнуть необходимость его диагностики. Замер напряжения не дает исчерпывающей информации о состоянии аккумулятора.

Для полноценной оценки необходимо знать, как аккумуляторная батарея ведет себя под нагрузкой. В этом помогает нагрузочная вилка — прибор,совмещающий в себе и вольтметр и заранее откалиброванную нагрузку. В современных реалиях популярность приобретают цифровые нагрузочные вилки, работа с ними сильно облегчает жизнь пользователя — количество расчетов сводится к минимуму и информация предоставляется более наглядно.

Нагрузочная вилка может содержать несколько нагрузочных спиралей для работы с разными нагрузками и типами аккумуляторных батарей.

Как правило один из контактов для подключения выполнен в виде провода большого сечения с зажимом типа крокодил, а второй в виде контактного штыря, закрепленного на корпусе вилки. Также на корпусе находится индикатор и средства управления, если вилка цифровая. При работе вилка коммутирует большие токи (50-200А), вся мощность рассеивается на измерительных сопротивлениях — спиралях выделяется в виде большого количества тепла. Именно поэтому время использования вилки ограниченно секундами, а корпус вилки оборудован ручкой из теплоизоляционного материала.

Подготовка аккумулятора

Для оценки состоянии батареи аккумулятор необходимо зарядить и подождать несколько часов, чтобы выровнялась температура и плотность электролита. Рекомендуется продержать АКБ в электрическом покое 24 часа. После этого можно приступать к замерам.

Как пользоваться нагрузочной вилкой со стрелочным вольтметром

В качестве примера вилки мы будем использовать Нагрузочную вилку Орион НВ-01. В целом приведенная информация применима для любой нагрузочной вилки с аналоговым вольтметром.

Для начала необходимо произвести замер напряжения на холостом ходу, то есть с отключенными нагрузочными спиралями.
Для этого зажим «крокодил» подключается к минусовой клемме аккумулятора, а измерительный щуп с маркировкой «В» на плюсовую клемму. Сохраняем показания.
Первичная оценка заряженности аккумулятора расчитывается из таблицы:

Далее необходимо произвести замер под нагрузкой(с подключенными спиралями), для этого нужно подключить (наколоть) шуп вилки с буквой «Н» к плюсовой клемме АКБ. и удерживать около 5 секунд.
Во время измерения через прибор протекает большой ток и выделяется много тепла, не удерживайте вилку более 5-9 секунд. Несоблюдение этой рекомендации может привести к выходу из строя нагрузочной спирали или привести к перегреву и возгоранию.
В конце измерения необходимо снять показания вольтметра.

Для оценки заряженности аккумулятора используется следующая таблица:

Выводы о состоянии аккумулятора можно сделать, сопоставив полученные результаты. Если при первом измерении степень заряда аккумулятора определяется ниже нормы, то возможно он не полностью заряжен или возникло короткое замыкание в одной из банок батареи.

В случае, если показания второго измерения сильно отличаются от первого, то вероятно повреждены пластины аккумулятора и он не способен выдавать большие токи, Нужно предпринимать решение о его ремонте или замене.

Как пользоваться цифровой нагрузочной вилкой

Действия, необходимые для оценки состояния аккумулятора с помощью цифровой нагрузочной вилки очень похожи с использованием аналоговой вилки.

Рассмотрим работу нагрузочной вилки Орион НВ-04. Подготовка аккумулятора производится так-же, как и в млучае с обычной вилкой. Для начала необходимо измерить напряжение на холостом ходу, для этого нужно перевести прибор в режим вольтметра и отключить измерительные сопротивления. Клемму с «крокодилом» соединить с минусовой клеммой аккумуляторной батареи а измерительный щуп с плюсовой клеммой. Провести замер.

Для оценки состояния аккумулятора нужно измерить напряжение под нагрузкой, для этого необходимо подключить соответствующую измерительную спираль. И в режиме измерения напряжения подключить измерительный щуп к плюсовой клемме на 5 секунд. Измерение происходит автоматически и после окончания измерения прибор подаст звуковой сигнал. через несколько секунд появится числовое значение. Цифровая нагрузочная вилка может сохранять лог и автоматически расчитывать степень заряда, что довольно удобно — не нужно хранить таблицы и вести запись.

Стоит отметить, что все рекомендации по времени работы нагрузочной вилки в режиме измерений под нагрузкой актуальны абсолютно для всех типов приборов. Не забывайте читать инструкцию к Вашей нагрузочной вилке.

Как проверить аккумулятор нагрузочной вилкой

Срок эксплуатации автомобильного аккумулятора должен составлять не менее 5-6 лет, а в ряде случаев батарея может проработать существенно дольше. Залог длительной и беспроблемной службы аккумуляторной батареи заключается в регулярном обслуживании. И один из важнейших элементов этого процесса – это своевременная и качественная диагностика.

Однако, прежде чем тестировать аккумулятор, нужно дополнительно убедиться в исправности электрооборудования вашего автомобиля, обязательно проверить зарядку генератора и бортовую сеть на предмет утечки тока. Неисправный реле-регулятор генератора может выдавать перезаряд или недозаряд, а это губительно сказывается на сроке службы любого АКБ, а из-за несканкционированных утечек батарея находится в перманентном состоянии недозаряда, что также отрицательно влияет на её «здоровье». Также перед тестами будет не лишним визуально оценить сам аккумулятор: проверить уровень электролита и измерить его плотность аккумулятора с помощью ареометра (если АКБ обслуживаемый и конструкция батареи это позволяет), осмотреть полюсные выводы акб и аккумуляторные клеммы — на них не должно быть окислов и налёта. Не стоит сверлить корпус аккумулятора, чтоб проверить плотность и уровень электролита. Современные необслуживаемые аккумуляторы не требует доливки воды на протяжении всего срока службы.

Нагрузочные вилки и тестеры стартерных аккумуляторных батарей

Самое простое устройство для тестирования аккумулятора — это классическая нагрузочная вилка. Нагрузочные вилки бывают со стрелочными или электронными дисплеями, а так же они различаются по типу и значениям применяемой нагрузки.

₽8 286

В корзину

₽2 700

В корзину

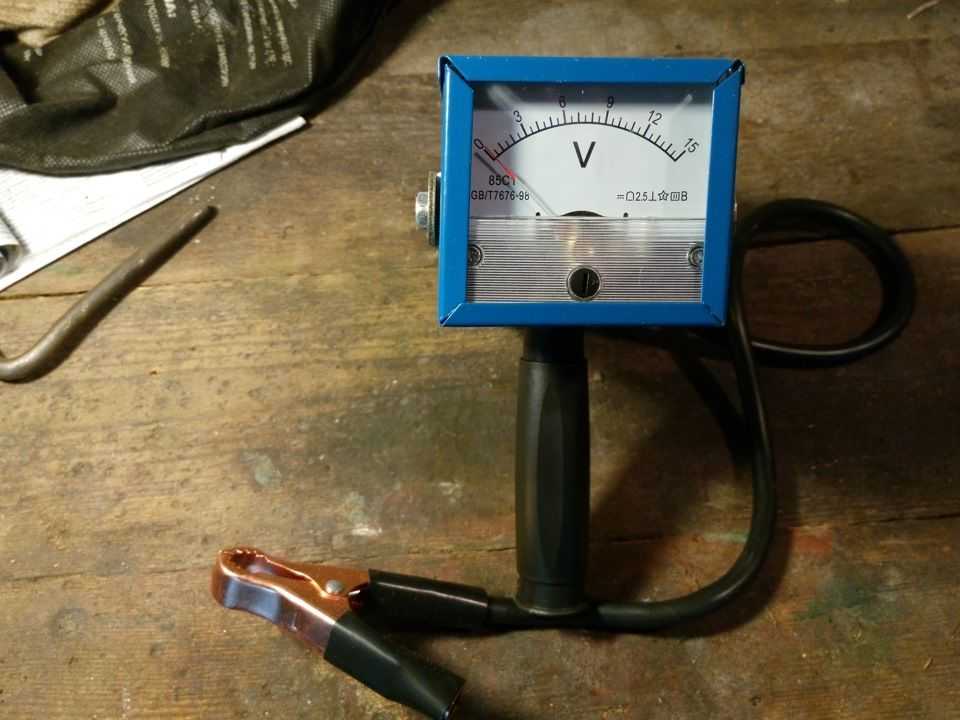

Аналоговая нагрузочная вилка со стрелочными вольтметром

Аналоговые нагрузочные вилки со стрелочными вольтметрами хорошо знакомы любому автомобилисту со стажем. Они позволяют измерять напряжение на клеммах в без нагрузки и под имитацией стартёрной нагрузки. Обычно ток нагрузки таких вилок равен 50-100 ампер.

Электронная нагрузочная вилка Ring RBA15 позволяет тестировать аккумуляторы нагрузкой эквивалентной 125 амперам, а её интерфейс позволяет пользователю настроить работу вилки под конкретные параметры измеряемого аккумулятора, указав с помощью кнопок управления значения тока холодной прокрутки (CCA) данной батареи.

Под параметром — ток холодной прокрутки (CCA), который заявляют производители аккумуляторных батарей, подразумевается значение силы тока, измеряемого в амперах, который может обеспечить данная батарея для запуска двигателя при отрицательной температуре.

Нагрузочная вилка Ring RBA15

Как пользоваться нагрузочной вилкой для проверки аккумулятора

Пользоваться электронной вилкой очень просто. Необходимо подсоединить разъемы типа «крокодил» к выводам аккумуляторной батареи, после чего на дисплее отобразится напряжение аккумулятора без нагрузки. После этого последовательным нажатием на правую кнопку выбирается параметры, соответствующие CCA испытуемой батареи, после чего нажимаем на левую кнопку и запускаем процесс тестирования аккумулятора.

По результатам тестирования электронная нагрузочная вилка выдаёт резюмирующий результат, который отображается одной из трех пиктограмм:

• аккумулятор требует десульфатации и последующей зарядки;

• аккумулятор повреждён и требует замены;

• аккумулятор в нормальном состоянии.

Если напряжение аккумулятора менее 7В, нагрузочная вилка сообщает об ошибке (-L-)

Статьи по теме:

Как проверить автомобильный аккумулятор мультиметром?

Как выбрать зарядное устройство?

Новый аккумулятор нужно заряжать

⚡ Проверка аккумулятора нагрузочной вилкой перед покупкой и на автомобиле

Правильная проверка аккумулятора нагрузочной вилкой — самый простой и быстрый способ оценить его состояние. Прибор широко используется профессиональными автоэлектриками, продавцами автомобильных аккумуляторов, аккумуляторщиками (специалистами по обслуживанию аккумуляторов). Непрофессионалы – то есть обычные автолюбители – также часто имеют в своем гаражном арсенале грузовую вилку. А все потому, что прибор относительно недорогой, предельно простой в эксплуатации и достаточно точный. Даже если он был куплен по дешевке.

Зачем нужен тест батареи с нагрузочной вилкой?

Навскидку можно привести несколько вполне бытовых ситуаций, когда возможность проверки аккумулятора нагрузочной вилкой будет очень кстати:

• Тест перед покупкой нового аккумулятора позволяет избежать покупки откровенного брака или аккумулятора, который продавец не ухаживал при хранении (не регулярно подзаряжал).
• При плохом вращении стартера проверка позволяет понять, способна ли аккумуляторная батарея обеспечить для него необходимую мощность.
• При покупке подержанного автомобиля с грузовой вилкой вы можете узнать, придется ли вам еще и тратиться на новый аккумулятор.
• Нечастое, но регулярное тестирование во время работы машины позволяет заранее определить момент, когда батарея потребует замены, и тем самым избежать «утреннего сюрприза».

Также, если вы, например, продавец автомобильных аккумуляторов, умелое использование нагрузочной вилки позволит убедиться в оправданности возврата купленного товара по гарантии. Что касается аккумуляторов и автоэлектриков, то для них вилка нагрузки это то же самое, что компьютер для программатора. Просто правильный инструмент.

Что такое грузовая вилка и как она работает?

Тестер аккумуляторов

В простейшем варианте нагрузочная вилка для проверки автомобильных аккумуляторов состоит из следующих обязательных пяти элементов:

1. Вольтметр.
2. Загрузка.
3. Силовые контакты.
4. Кнопка проверки.
5. Рамка.

Схема устройства следующая.

Тестер цепи

Вольтметр выполняет только две функции. Во-первых, он отображает напряжение на клеммах аккумулятора без нагрузки. Во-вторых, делает то же самое, но с нагрузкой. Первая функция позволяет предварительно оценить уровень заряда аккумулятора. Второй – служит для оценки способности аккумулятора держать нагрузку.

Собственно, сама нагрузка представляет собой резистор определенного сопротивления, изготовленный из тугоплавкого металла. Чаще всего это пластина, сложенная зигзагом (для размещения длинной детали в компактном корпусе). Его параметры выбираются в зависимости от того, какой ток требуется «выжать» из аккумулятора. Это очень легко сделать. Зная номинальное напряжение испытуемой батареи и ток нагрузки, по закону Ома выбирают соответствующее сопротивление. В общем случае задача нагрузки — имитировать энергопотребление стартера.

Силовые контакты — как правило, один толстый (и короткий) провод с зажимом типа «крокодил», а также металлический щуп, вмонтированный непосредственно в корпус нагрузочной вилки. Кстати, инструменты этого типа называются вилкой потому, что силовых щупов раньше было два, и они отдаленно напоминали этот столовый прибор по внешнему виду. Контакты подключаются напрямую к вольтметру, а также через кнопку к нагрузке.

Тестер аккумуляторов старого образца

Нагрузочная вилка работает следующим образом. Как только оба силовых контакта подключены к клеммам аккумулятора, вольтметр показывает напряжение без нагрузки. Далее, если нажать кнопку тестирования, в схему включается силовая нагрузка, имитирующая работу автомобильного стартера. Вольтметр при этом показывает напряжение на клеммах аккумулятора, и по этим значениям можно определить его просадку.

Как пользоваться нагрузочной вилкой

Проверка аккумулятора с нагрузочной вилкой выполняется всего в два этапа:

1. Измерение напряжения без нагрузки.
2. То же, но с грузом.

Очень просто. Но есть несколько особенностей, которые необходимо учитывать. В противном случае тест будет либо необъективным, либо просто запутанным или вводящим в заблуждение. Вот такие особенности:

• Первый этап тестирования даст правильные результаты только в том случае, если аккумулятор перед тестом не заряжался не менее 8 часов (в том числе от генератора), а также «отдыхал» не менее 15 минут после серьезной нагрузки.
• На объективность измерений сильно влияет температура окружающей среды, где идеальна +25°С, а ниже нуля недопустима.
• Во время проверки прямо на машине следует заглушить двигатель (обязательно), отключить все потребители, а одну из клемм лучше вообще снять (по желанию).
• Можно сколь угодно долго измерять напряжение без нагрузки, но нельзя держать аккумулятор под нагрузкой более 5-8 секунд.
• Если первая проверка под нагрузкой не дала четких результатов (зевнул, отвлекся, испугался искр и не отметил показания вольтметра), то следующую проверку проводят не ранее, чем через 5 минут.

Возвращаемся к двум упомянутым выше этапам. Если на первом этапе напряжение на клеммах аккумулятора не ниже 12,7 вольт, то он заряжен на 100%. Если меньше, то каждая десятая вольта (0,1) — это минус 10%. То есть, если вольтметр без нагрузки показывает, например, 12,2 вольта, то аккумулятор заряжен примерно на 50%. Стоит еще раз подчеркнуть, что этот принцип работает только с «отдохнувшим» аккумулятором.

Вторая ступень не что иное, как имитация стартера. Нажимаем кнопку, держим 5-6 секунд, и следим за показаниями вольтметра. В зависимости от того, насколько заряжен аккумулятор, напряжение под нагрузкой будет варьироваться от 10,2 вольта до 7,8 вольта. Если максимальное, то 100%. Минимум — батарея разряжена в ноль.

И тут начинается самое интересное, если аккумулятор не новый или бракованный. Дело в том, что даже будучи заряженной на 100%, неисправная или севшая батарея не будет держать нагрузку. То есть напряжение при тестировании на втором этапе упадет ниже 7,8 вольт. Соответственно, если вы провели тест, и стрелка вольтметра под нагрузкой «упала» ниже 8 вольт, аккумулятор потенциально неисправен.

Потерял емкость, не может выдать нормальный пусковой ток, поэтому так сильно проседает напряжение. Причин может быть несколько. Среди них сульфатация пластин, осыпание активной массы, короткое замыкание в ячейках и так далее. В любом случае, если аккумулятор (даже не полностью заряженный) так явно не держит нагрузку, пора его менять. Она, рано или поздно, подведет, и однажды утром двигатель не заведется.

Вывод и как проверить аккумулятор без нагрузочной вилки

В итоге проверка автомобильного аккумулятора нагрузочной вилкой — это очень простая, доступная, быстрая и очень точная диагностика. Он позволяет оценить состояние батареи — уровень заряда, способность держать нагрузку, общую производительность и потенциальный ресурс.

Кстати, для этого теста не всегда обязательно иметь нагрузочную вилку. Иногда достаточно простого вольтметра. Аккумулятор проверяется прямо на машине. Для этого один измеряет напряжение на клеммах аккумулятора под капотом, а второй (помощник) «крутит стартер» в салоне, тем самым нагружая аккумулятор.

Единственное важное условие – вольтметр должен быть «быстрым», то есть обновлять показания с минимальными задержками. По этой причине дорогие мультиметры с микропроцессорным управлением для этих целей не подходят. А вот китайские, которые сегодня продаются даже в продуктовых магазинах за пару долларов, довольно быстро реагируют на перепад напряжения. Вот так можно проверить аккумулятор без нагрузочной вилки с достаточной степенью точности.

ВИДЕО: о тестировании автомобильного аккумулятора

Инструмент для тестирования определяет емкость батареи

Фраза «будь проще» относится к изящному электрическому испытательному прибору, который называется тестер нагрузки. Это вольтметр в сочетании с нагрузкой с внутренним переключаемым сопротивлением, которая имитирует примерную нагрузку на аккумулятор, например, от стартера.

Тестер нагрузки батареи может дать вам оценку состояния батареи, применяя сопротивление нагрузки во время проверки напряжения для измерения истинного напряжения нагрузки. Проверка напряжения на клеммах мало что говорит, кроме того факта, что батарея отдает вам электроны, не выполняя реальной работы.

Начните тест с полностью заряженной батареей.

Подсоедините измеритель нагрузки к клеммам аккумулятора, как если бы вы подключали аккумулятор с плюсом к плюсу и с минусом к минусу. Напряжение без нагрузки должно составлять от 11 до 12½ вольт для 12-вольтовой батареи.

Переключатель на тестере помещает сопротивление на батарею во время проверки напряжения. Включите нагрузку на 10 секунд. Измеритель покажет, хороша ли батарея, слаба или плоха, а также покажет выходное напряжение батареи.

Во время 10-секундного теста напряжение 12-вольтовой батареи может упасть ниже 11 В или ниже в зависимости от ее состояния. Вы можете определить состояние, основываясь на напряжении и ампер-часах теста батареи. Аккумулятор можно разряжать, заряжать и измерять 12 вольт без нагрузки. Этот уровень заряда может быть в состоянии запустить двигатель. Если он имеет одну или несколько слабых ячеек и, таким образом, не может поглотить полный заряд, тестер покажет низкое напряжение и слабое или плохое состояние. Если вы зависите от этой батареи, чтобы собрать еще один запуск без повышения заряда от генератора электрической системы, может потребоваться замена. Приятным бонусом владения нагрузочным тестером является то, что он дает вам представление о выходном напряжении системы зарядки.

Нагрузочный тестер не является окончательным инструментом для определения того, исправна ли батарея или нет. Это предупредит вас о возможности того, что в батарее может быть один или несколько слабых элементов, которые со временем выйдут из строя.
