Раннее зажигание в работе двигателя признаки и причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей.

Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

1. Проблема с запуском двигателя.

Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

2. Двигатель автомобиля неустойчиво работает на холостом ходу.

Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

3. Вялая динамика автомобиля на скорости.

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как будто кто-то держит сзади»).

4. «Стучат пальцы».

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

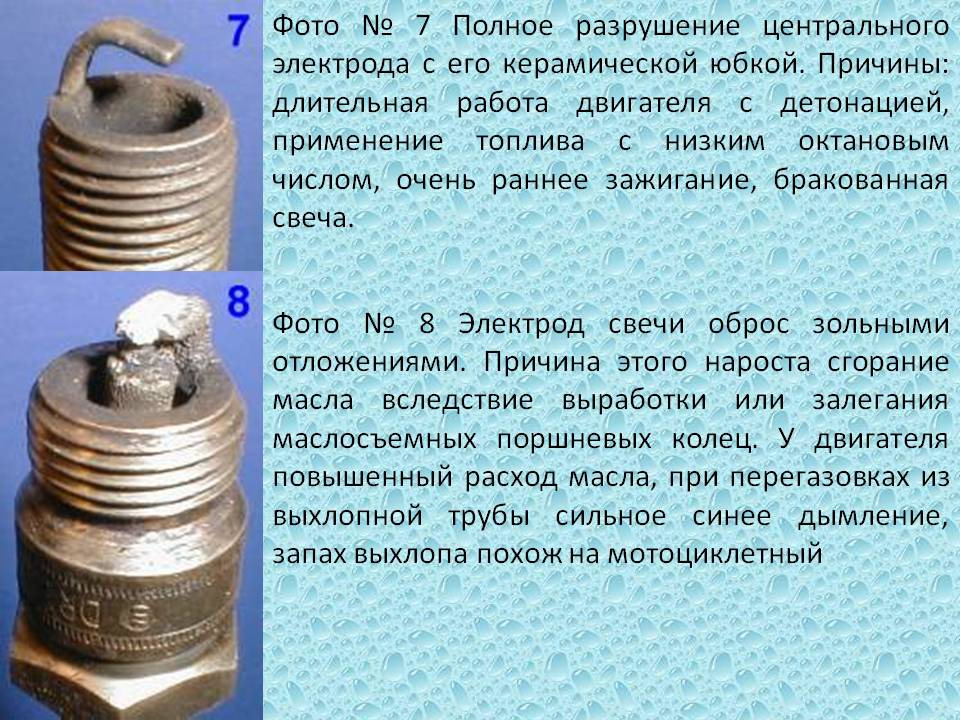

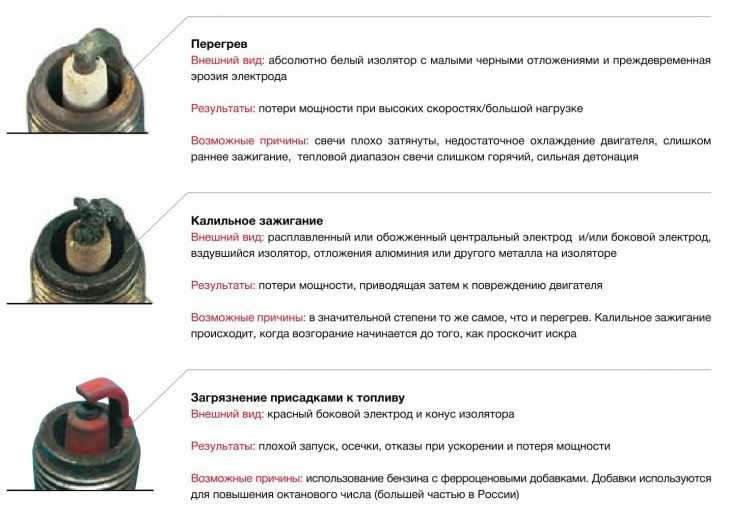

5. Свечи зажигания черные.

Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

Черный нагар на свечах зажигания

6. «Выстрелы» в глушитель при работе на холостом ходу.

Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

7. Черный дым из глушителя.

Дымит не сгоревшее топливо.

8. Повышенный расход топлива.

На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Подробно о признаках работы двигателя автомобиля на слишком раннем зажигании: «Признаки (симптомы) раннего зажигания при работе двигателя автомобиля».

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

hr>

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

Установка момента (угла) опережения зажигания ВАЗ 2108, 2109, 21099 под 92-й бензин

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол.

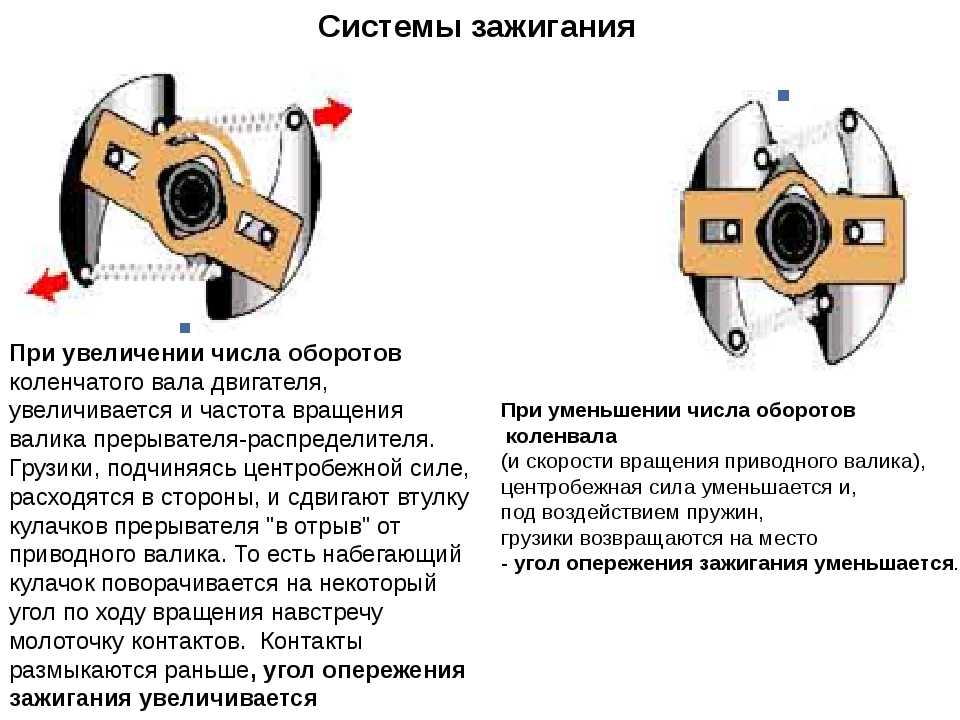

Работа центробежного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Контакты прерывателя в трамблере

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Еще статьи по системе зажигания автомобиля

— Позднее зажигание, причины

— Принцип действия бесконтактной системы зажигания

— Проверка и ремонт центробежного регулятора опережения зажигания ВАЗ 2108, 2109, 21099

— Схема системы зажигания автомобиля ВАЗ 2108, 2109, 21099

— Как понять, что сбилось зажигание?

— Провода катушки зажигания ВАЗ 2108, 2109, 2109

Подписывайтесь на нас!

Определение раннего и позднего зажигания

05. 09.2018 Автомобилист Электроника и оборудование Оставить комментарий

Если конструкция автомобиля позволяет делать регулировку зажигания своими руками, то водители часто пытаются поймать золотую середину между ранним и поздним зажиганием. Если зажигание позднее, то образование искр на свечах происходит позже, соответственно, топливно-воздушная смесь поджигается позже. Чтобы двигатель вырабатывал максимальную мощность, стабильность и частоту работы, зажигание должно быть отрегулировано и настроено на оптимальный режим.

Содержание статьи:

1. 1. Как определить, зажигание раннее или позднее?
   2. Что будет, если зажигание выставлено неправильно?
   3. Как выставить угол опережения зажигания:
      • Настройка стробоскопом.
      • Настройка угла опережения по контрольной лампочке.
      • Другие методы выставления зажигания.
   4. Видео.



Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.



Признаки не верно выставленного зажигания:

• мотор заводится с трудом;
• повышенный уровень расхода топлива;
• мотор не может развить мощность;
• в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
• мотор слабо реагирует на нажатие педали газа;
• ДВС перегревается;
• мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.





Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

Из-за того, что бензиновая смесь воспламенилась рано, поршень испытывает большую силу против его движения. Это уменьшает ресурс коленвала, поршней, шатуна и пальцев.



По признакам раннее зажигания можно определить по следующим пунктам:

1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
2. Обороты холостого хода плавают, наблюдается нестабильность работы.
3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).



Признаки позднего зажигания:

1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
2. Расход топлива выше нормы.
3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.





Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Популярный прибор, с помощью которого выставляют зажигание — это стробоскоп. Со стробоскопом настройка получается точнее. Но, если его нет, то настраивают с помощью контрольной лампочки.

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Сейчас мы начали разбирать силовые автомобильные агрегаты. Напишите, пожалуйста, в комментариях, какой у автомобиль и с каким двигателем. Позже будут выходить материалы по таким двигателям с полезной информацией, например, если порвется ремень ГРМ, погнутся ли клапана, также технические характеристики, устройство, на каких машинах ставятся такие моторы и т.д. Мы уже рассмотрели двигатели ZC завода Honda, 3UZ-FE, 3S-FE, 1AZ-FE.



Настройка стробоскопом

1. Запустить мотор, нагреть его до рабочей температуры и заглушить.
2. Подключить стробоскоп к сети автомобиля.
3. Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
4. Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
5. Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
6. Свет стробоскопа направить на шкив коленвала ДВС.
7. Теперь завести двигатель и оставить работать на холостых оборотах.
8. Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
9. При совпадении меток, затянуть гайку.



Как выставить зажигание контрольной лампочкой

1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
3. Теперь надо ослабить гайку трамблера.
4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).
5. Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
6. После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.





Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель. Этот метод самый простой:

1. Завести мотор.
2. Ослабить гайку трамблера.
3. Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
4. После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.



Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой. В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.



Для точности диагностики, надо:

1. Сначала прогреть мотор.
2. Затем разогнаться до скорости 45 км/час.
3. Включить 4 скорость и до конца нажать на педаль газа.
4. При этом, оцениваем как ведет себя двигатель, детонирует или нет.
5. Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.

• Если детонация быстро не исчезает, то получилось раннее зажигание.
• Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата. Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.





Видео

В этом видео: настройка зажигания на дороге.

Обучающее видео по установке зажигания.

Как отрегулировать холостой ход на дороге.

Установка зажигания по лампочке.

Автор публикации

момент зажигания бесплатно HP. Вот как получить максимум!

| Практическое руководство – Двигатель и трансмиссия

Момент зажигания – это едва ли не самая важная регулировка двигателя внутреннего сгорания, и тем не менее концепция кривых зажигания по-прежнему неуловима для многих энтузиастов. Тем не менее, все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и информированный процесс настройки. Думайте об этом как о «бесплатной» лошадиной силе. Слишком большое время может привести к серьезному повреждению двигателя, поэтому лучше быть информированным тюнером.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал экспериментировать с четырехтактным двигателем внутреннего сгорания в 1870-х годах. Идея состоит в том, чтобы поджечь заряд в цилиндре с достаточным временем опережения (опережения), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая рычаг на кривошип. Общепризнанно, что пиковое давление в цилиндре должно происходить примерно на 15-18 градусов после верхней мертвой точки, чтобы максимизировать рычаги на коленчатом валу.

Если угол опережения зажигания устанавливается слишком рано, в цилиндре может произойти детонация, что может привести к повреждению. Если искра подается слишком поздно, двигатель работает вхолостую, развивает меньшую мощность и может перегреться. Это обсуждение будет сосредоточено на типичном оборудованном распределителем уличном двигателе, работающем от газового насоса.

Требования к моменту зажигания двигателя будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, соотношение воздух-топливо, форма камеры сгорания, движение смеси и температура воздуха на входе, и это лишь некоторые важные факторы. Но сведя это к простейшим аспектам: синхронизация зависит от частоты вращения двигателя и нагрузки. Нагрузка определяется дросселем и легко контролируется вакуумметром. Когда дроссельная заслонка едва открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая разрежение в коллекторе (низкое давление). Типичный городской автомобиль с мягким кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (рт. ст.) по вакуумметру. При открытии дроссельной заслонки вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля. Большинство двигателей будут тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе при WOT.

Следующим шагом является разделение опережения зажигания на три основных компонента: начальное опережение, механическое опережение и вакуумное опережение. Наш подход к этому двигателю заключается в оптимизации момента зажигания во всем рабочем диапазоне двигателя при минимизации вероятности детонации.

Все обсуждения момента зажигания начинаются с начального момента. Это величина опережения зажигания на холостом ходу с срабатыванием искры до верхней мертвой точки (ВМТ). Большинство стандартных уличных двигателей требуют начального опережения от 6 до 8 градусов, но это не высечено на камне. Двигатели с распредвалами большей продолжительности и другими модификациями часто требуют большего начального момента. Нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начального угла опережения зажигания для двигателей с большими распредвалами. Это время проверяется с помощью индикатора времени, который сравнивает положение метки ВМТ цилиндра номер один на гармоническом балансире с язычком отсчета времени, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается путем ослабления прижимного болта распределителя и поворота корпуса распределителя. Это меняет взаимосвязь между корпусом распределителя и вращающимся ротором. Поворот распределителя против направления вращения увеличивает начальную синхронизацию.

Это начальное время используется в качестве отправной точки для нашего следующего шага, который представляет собой механическое продвижение. Механическое опережение напрямую связано с оборотами двигателя. Механическое продвижение определяется использованием центробежного механизма продвижения, который впервые был использован в паровых машинах Джеймса Уатта в 1780-х годах. Но даже Уатт признает, что он позаимствовал эту идею из более ранней конструкции мельницы 1600-х годов.

Типичное центробежное продвижение использует пару грузов, которые вращаются на штифтах. Грузы прикреплены к пластине, которая находит штифт, перемещающийся в фиксированной прорези. Расстояние, которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном распределителе Chevrolet, который вращается по часовой стрелке, когда открываются механические грузики, ротор перемещается в том же направлении, опережая синхронизацию. Число оборотов, при которых грузы начинают двигаться, и точка их максимального перемещения в основном определяются силой пружин, удерживающих грузы на месте. Более легкие пружины позволяют начать продвижение вперед и достичь максимального продвижения при более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Таким образом, типичная кривая механического опережения может начинаться с 1500 об/мин и достигать полного опережения на 2600 об/мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация была установлена ​​на 10 градусов до ВМТ, то наше общее механическое значение опережения на гармоническом балансире при 2600 об/мин или выше будет 35 градусов (10 начальных + 25 механических = 35 градусов). общее количество). Мы можем скорректировать эту сумму, добавив или вычтя начальное или механическое продвижение. Изменение механического продвижения требует модификации паза или изменения диаметра втулки, которая надевается на штифт в пазе. Именно так дистрибьюторы MSD позволяют легко вносить изменения в механическое продвижение своих дистрибьюторов.

Важно отметить, что проверка механического продвижения с помощью хронометра всегда должна выполняться при отсоединенном адсорбере вакуумного продвижения. Если канистра не отсоединена, показания будут представлять собой комбинацию начального, механического и вакуумного продвижения.

Теперь мы можем ввести вакуум в эту систему. Среди многих энтузиастов существует популярное, но ошибочное мнение, что вакуумное продвижение предназначено только для двигателей с низким уровнем выбросов и / или двигателей с ограниченным выбросом. Более просвещенный способ взглянуть на опережение вакуума — рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему важна синхронизация в зависимости от нагрузки.

Давайте возьмем пример типичного карбюраторного малолитражного автомобиля, который движется по шоссе со скоростью 70 миль в час при 2800 об/мин на ровной поверхности. Двигатель мог тянуть от 12 до 18 дюймов вакуума. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытую дроссельную заслонку. Малоизвестный факт заключается в том, что большинство уличных двигателей с умеренным двигателем едут по автостраде, потребляя топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с кулачками длительного действия или автомобили с высокими повышающими передачами в повышающей передаче могут переключаться на основной контур, но большинство уличных двигателей с низким уровнем вакуума в крейсерском режиме фактически будут работать на контуре холостого хода.

При минимальном количестве воздуха и топлива, поступающего в каждый цилиндр, это означает, что смесь неплотно упакована. Вот где все становится сложно. Обычно процесс горения воспринимается как взрыв — искра гаснет и бум — горение происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания воспламеняется, и для того, чтобы продукты сгорания полностью сгорели в верхней части поршня, требуется довольно много времени, как при пожаре в большой долине. Чем гуще трава, тем быстрее она горит, а разреженные участки горят медленнее.

Мы можем применить эту аналогию с степным огнем к пространству горения. В WOT воздух и топливо плотно упакованы и сгорают быстро, поэтому нам не нужно столько времени. При 2800 об/мин на WOT угол опережения зажигания от 32 до 34 градусов может быть почти правильным для типичного уличного двигателя с насосным газом. Однако при почти закрытом дросселе (разрежение в коллекторе 14-16 дюймов) воздух и топливо гораздо менее плотно упакованы в цилиндре. Чтобы получить максимально возможную мощность при неполном дросселе, нам нужно начать процесс сгорания намного раньше — возможно, на 40 градусов до ВМТ или больше, в зависимости от индивидуальных требований двигателя.

Но такой тайминг нужен только тогда, когда двигатель находится под очень малой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный контейнер, прикрепленный к распределителю, для опережения времени при высоком вакууме в коллекторе, чтобы создать кривую времени на основе нагрузки, которая будет в дополнение к механическому опережение.

Мы создали два графика, которые иллюстрируют очень простые механические и вакуумные кривые продвижения. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как вакуумное продвижение полностью контролируется нагрузкой двигателя. Нам нужны оба, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя — скажем, 6000 с едва открытой дроссельной заслонкой — или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, таких как 1500 об / мин. Эти две ситуации имеют очень разные требования к моменту зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте возьмем крайний пример с двигателем небольшого объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с 230 градусами продолжительности при 0,050 дюйма и 0,565 дюйма подъема клапана. Даже с 16-градусным начальным углом опережения, скажем, наш двигатель едва работает на холостом ходу при 8-дюймовом вакууме в коллекторе, и он поддерживается плотным гидротрансформатором, потому что в нем также есть закись азота.

Даже при степени сжатия 9,5 или 10,0:1 применение распредвала с увеличенным сроком службы означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее продвижение вакуума на крейсерских скоростях при частичной нагрузке, чтобы улучшить его управляемость и приемистость. Наш опыт показывает, что подключение системы опережения вакуума к источнику вакуума в коллекторе увеличивает синхронизацию на холостом ходу и улучшает качество холостого хода на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Несколько компаний, таких как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые вакуумные канистры опережения, которые позволяют настроить кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере. Мы бросили очень мягкий смолл-блок 383ci в ранний El Camino, проталкивающий трансмиссию Th450 и очень тугой 11-дюймовый преобразователь. С 16-градусным начальным синхронизацией и правильно отрегулированным контуром холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, а разрежение в передаче падало ниже 8 дюймов ртутного столба. Добавление большего начального времени означало серьезные изменения в распределителе HEI, чтобы ограничить механическое опережение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов).

Распределитель был оснащен регулируемой вакуумной канистрой, поэтому мы просто подсоединили канистру к вакуумному коллектору, что добавило 14 градусов опережения, создав 30 градусов опережения на холостом ходу. Вакуум на холостом ходу мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий стук двигателя при включении передачи. Дополнительное опережение вакуума также позволило нам немного обеднить смесь холостого хода. У этого двигателя было только сжатие 8,5: 1, поэтому он предпочитает большее время. После дополнительного вождения и настройки мы завершили эту комбинацию с 14 градусами начального, 20 градусами механического опережения и 14 градусами вакуумного опережения для 48 градусов на крейсерских скоростях по шоссе, но при этом он отлично работает на топливе с октановым числом 87.

В конце концов мы добавили более свободный преобразователь, который позволил нам убрать опережение вакуума в коллекторе на холостом ходу. Этот более свободный преобразователь позволил нам уменьшить общее опережение на холостом ходу на передаче до более консервативных начальных 18 градусов, что улучшило качество холостого хода на передаче из-за снижения нагрузки.

Каждый двигатель будет иметь различные требования к синхронизации, основанные на сочетании конструкции камеры сгорания, компрессии, октанового числа, угла опережения зажигания и переменных кривой зажигания. Лучший способ определить идеальную кривую — это внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обращайте внимание на то, что говорит вам ваш движок, и записывайте свои изменения в блокнот.

Это всего лишь один пример, но он служит иллюстрацией того, как можно изменять угол опережения зажигания, чтобы улучшить характеристики двигателя с частичным дросселированием. Недавно HOT ROD опубликовал колонку To The Rescue, в которой плохо работающий ударник Ford small block радикально улучшил свою приемистость просто за счет простого применения времени и струи. Очень немногие журнальные статьи посвящены характеристикам двигателя с неполным дросселем, но это очень важно для уличных двигателей. Если подумать, уличный двигатель легко проводит 95 процентов своего срока службы на частичном дросселе и на холостом ходу. Почему бы вам не уделить время тому, чтобы ваш двигатель работал наилучшим образом там, где ему предстоит провести почти весь свой срок службы? Проведите немного времени с хронометром, и мы гарантируем, что ваш двигатель будет рад, что вы это сделали.

Это типичный механический механизм подачи на распределителе HEI с парой грузов, которые перемещаются наружу по мере увеличения частоты вращения двигателя. Вы можете создать собственную кривую, смешав пружины из комплекта пружин вторичного рынка. Один из двух слотов указан стрелкой. Единственный способ уменьшить общее механическое продвижение — сократить длину паза. Это потребует разборки и некоторой пайки или сварки. Распределители MSD используют один паз и штифт с втулкой, удерживаемой гайкой. Изменение диаметра втулки позволяет настройщику увеличить или уменьшить величину механического продвижения. Распределители MSD оснащаются на заводе самой большой (черной) втулкой, которая минимизирует механическое опережение. Втулки меньшего размера поставляются с распределителем. При замене втулки обязательно нанесите каплю Loctite на резьбу. Мы видели, как эти гайки отваливались. Вакуумные канистры перемещают пластину в распределителе, когда на внутреннюю диафрагму подается вакуум. Вакуум, воздействующий на диафрагму, перемещает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для большинства популярных дистрибьюторов и обычно отличаются восьмиугольной формой. В этом используется 3/32-дюймовый шестигранный ключ для регулировки скорости, с которой применяется продвижение. Это цифровой индикатор времени Innova с циферблатом назад от Summit Racing. На дисплее отображается как общее опережение (32 градуса), так и число оборотов двигателя (2580). Чтобы использовать этот индикатор обратного набора, просто нажимайте кнопки опережения (стрелка вверх) или замедления (стрелка вниз) до тех пор, пока метка ВМТ не совпадет с нулевой меткой на вкладке синхронизации двигателя. Затем дисплей сообщает нам, что у нас есть 32 градуса опережения при 2580 об/мин. Вот краткий совет для определения вращения на любом распределителе с вакуумным опережением. Расположите руку параллельно вакуумному двигателю, как показано на рисунке. Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Дистрибьюторы Ford размещают вакуумный бак на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. Вы можете купить хронометрическую ленту в MSD, которая будет отображать метки времени точно так же, как градуированный балансир, поэтому вам не нужен обратный диск. свет. Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 () и разделите это значение на 180, чтобы получить расстояние на 2 градуса. Для балансира диаметром 8 дюймов мы округли это значение в 2 градуса до 0,140 дюйма. Это помещает 30-градусную отметку на 2,1 дюйма от нулевой отметки на ленте. Вся эта настройка предполагает, что система зажигания уже находится в пиковом состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, как эта деталь MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания, такие как у MSD, Moroso и других. Даже мелочи могут иметь значение. Свечи зажигания с выступающим концом (слева) перемещают искру немного ближе к середине камеры и дают небольшое преимущество по сравнению со стандартными свечами (справа). всего 32 градуса. Это соответствует механическому продвижению на 22 градуса. На этом графике показана кривая вакуумного продвижения, добавляющая до 14 градусов дополнительного времени при 18 дюймах ртутного столба. Комбинируя эти две кривые, можно получить до 46 градусов опережения при крейсерской скорости 3000 об/мин, если разрежение в коллекторе равно или выше 18 дюймов ртутного столба (32 + 14 = 46).

5,3 л LS График зависимости времени от нагрузки

Нагрузка (процент дроссельной заслонки)	1000	2000	3000	4000	5000	6000
10%	40	50	53	52	49	44
20%	32	34	38	40	36	32
30%	24	28	31	33	32	30
40%	18	25	28	32	31	29
50%	10	16	21	26	29	29
60%	4	12	17	26	28	28
70%	-11	8	14	26	28	28
80%	-11	6	14	26	28	28
90%	-11	6	14	26	28	28
100%	-11	4	14	26	28	28

Если вы посмотрите на графики, вы заметите, что они оба являются линейными (прямолинейными) кривыми. Преимущество двигателей с электронным управлением заключается в нелинейных кривых зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5,3 л LS с октановым числом 87. По сути, эта карта представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), а число оборотов в минуту представлено на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается. В качестве крайнего примера вы бы никогда не достигли WOT (100 процентов) при 1000 об/мин, но если бы это произошло, вы можете увидеть, что карта минимизирует время до -11 градусов, что составляет 11 градусов после ВМТ, что резко отстает от предотвращения детонации. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об/мин синхронизация составляет 53 градуса до ВМТ. Это время на основе нагрузки.

Список деталей

Описание	Деталь №:	Источник:	Цена:
Индикатор времени Innova с электронным управлением	3568	Гонки на высшем уровне	99,97 $
Кран HEI прил. вакуум комплект баллонов и пружин	99600-1	Гонки на высшем уровне	35,40 $
Регулируемый вакуумный контейнер ACCEL HEI	31035	Гонки на высшем уровне	24,32 $
Регулируемый вакуумный контейнер Pertronix HEI	Д9006	Гонки на высшем уровне	18,97 $
Регулируемый вакуумный контейнер Summit HEI	850314	Гонки на высшем уровне	12,97 $
Стандартный двигатель SB Ford adj. вакуум канистра	ВК192	Гонки на высшем уровне	36,97 $
Summit LA Mopar прил. вакуумная канистра	850426	Гонки на высшем уровне	19,97 $
Кран GM указывает расстояние. вакуум нар. комплект	99601-1	Гонки на высшем уровне	35,43 $
Хронометрирующая лента MSD	8985	Гонки на высшем уровне	4,25 $

Источники:

ACCEL
866-464-6553
Accelnation. com

MSD
915-057-5203 903 903

04 Crane Cams
866-388-5120
CraneCams.com

Распределители производительности
901-396-5782
.
Summitracing.com

Популярные страницы

• Audi Q8 E-Tron 2024 г. Первая поездка: дальномер

• 2022 г. Ford Expedition Timberline Первый тест: готов ли он к бездорожью?

• Toyota Tundra TRD Pro 2022 года Первый тест: мы ожидали лучшего

• Эксклюзивный первый взгляд! 3,6-литровый четырехцилиндровый двигатель LS мощностью 340 л.с.

• Топливо будущего: Porsche спонсирует крупную инициативу eFuel по цене 45 долларов за галлон

Дальномер

Ford Expedition Timberline 2022 г. Первый тест: готов ли он к бездорожью?

2022 Toyota Tundra TRD Pro Первый тест: мы ожидали лучшего

Эксклюзивный первый взгляд! 3,6-литровый четырехцилиндровый двигатель LS мощностью 340 л.

с.

Топливо будущего: Porsche спонсирует крупную инициативу eFuel по цене 45 долларов за галлон , свеча зажигания срабатывает, когда поршень достигает верхней мертвой точки (ВМТ) в начале рабочего такта. Искра от свечи воспламеняет смесь воздуха и топлива в камере сгорания, толкая поршень вниз. Промежуток времени до или после ВМТ, в течение которого срабатывает свеча зажигания, называется опережением зажигания двигателя.

Однако в сложных реальных условиях идеальный момент для зажигания свечи зажигания может быть не тогда, когда поршень находится в ВМТ. Вместо этого системы синхронизации двигателя пытаются учитывать различные условия вождения, чтобы гарантировать, что двигатель полностью и эффективно сжигает топливо. В старых автомобилях использовались полностью или частично механические системы газораспределения, но в современных двигателях используются системы зажигания без распределителя.

Основы
Без распределителя Системы зажигания

В старых системах зажигания использовались распределители и провода свечей зажигания. В этих конструкциях вращающийся ротор внутри распределителя посылал высокое напряжение по отдельным проводам к каждой свече зажигания. Со временем ротор, крышка распределителя и кабели могут изнашиваться. Вместо этого в последних конструкциях автомобилей используются более надежные и эффективные системы зажигания с электронным управлением.

В системе зажигания без распределителя дискретная катушка подает напряжение на каждую свечу зажигания. Затем компьютер вашего автомобиля может определить точный момент зажигания каждого цилиндра. В дополнение к обеспечению большего контроля, эта система также удаляет все движущиеся механические компоненты. Если эти детали не изнашиваются, системы зажигания без распределителя, как правило, более надежны.

Необходимость точного расчета времени

В легковых автомобилях используются четырехтактные двигатели внутреннего сгорания, а это означает, что каждый полный цикл двигателя требует, чтобы поршень дважды перемещался вверх и вниз камеры сгорания. Свеча зажигания должна загораться только в верхней части рабочего хода. Точная синхронизация свечей зажигания обеспечивает плавную подачу мощности, предотвращает повреждение двигателя и обеспечивает топливную экономичность.

Если ваша свеча зажигания срабатывает слишком рано, любое топливо, оставшееся в камере сгорания, может самопроизвольно взорваться, поскольку поршень сжимает его. Детонация может вызвать серьезные внутренние повреждения, поэтому многие современные автомобили оснащены датчиками детонации для обнаружения этого состояния. Свечи зажигания, которые зажигаются слишком поздно, будут истощать мощность каждого такта, а раннее зажигание также может привести к тому, что ваш двигатель будет работать неровно или с перебоями.

К сожалению, синхронизация двигателя не проблема с универсальным решением. Идеальная величина опережения зажигания зависит от нагрузки двигателя, температуры и других факторов. Современные системы зажигания используют данные, полученные от датчиков двигателя и дроссельной заслонки, чтобы выбрать, когда зажигать каждую свечу зажигания.

Признаки отказа

Проблемы с синхронизацией в старых системах часто приводили к выраженным (а иногда и катастрофическим) проблемам с управляемостью. Современные блоки управления двигателем (ECU) лучше адаптируются к отказам отдельных компонентов, опережая или замедляя синхронизацию, чтобы предотвратить повреждение двигателя. Хотя это помогает сохранить внутренние компоненты двигателя, это не означает, что производительность вашего автомобиля не пострадает.

Проблемы с синхронизацией двигателя обычно проявляются в плохом ускорении, внезапных толчках или колебаниях под нагрузкой, а также в снижении расхода топлива. Конкретные симптомы, которые вы испытываете, не обязательно будут результатом неисправного компонента, а скорее вашим ECU, выбравшим консервативный режим синхронизации для предотвращения повреждений. В результате отследить основную причину не всегда просто.

Во многих случаях проблемы с синхронизацией возникают из-за того, что датчик сообщает неверные данные.
