Чистим топливную систему — готовимся к зиме

Мастер подсоединяет промывочный стенд к топливной системе автомобиля. Это последняя процедура, после которой начнется сама промывка

Как правило, опытные автомобилисты начинают заранее готовить своего железного коня к зиме. План подготовительных мероприятий у каждого свой, все зависит от общего состояния машины и результата, на который нацелен автовладелец. Одни проводят ревизию подвески и закупаются новыми зимними шинами, другие во главу угла ставят состояние двигателя, подготавливая его к работе при минусовых температурах. Во втором случае одной из самых важных процедур является чистка топливной системы, так как от нее будет зависеть то, насколько стабильно и уверенно автомобиль будет работать и запускаться зимой.

Ликбез

Говоря о топливной системе, мы имели ввиду непосредственно систему впрыска, то есть инжектор, так как большинство автомобилей оборудованы именно ей.

Итак, что она собой представляет: топливный насос, топливопровод, фильтр и рампа с форсунками. Речь пойдет о форсунках, так как именно эти механизмы отвечают за впрыск топлива в камеру сгорания. Топливо подается к форсунке под определенным (зависящим от режима работы двигателя) давлением. Электрические импульсы, поступающие на электромагнит форсунки от блока управления, приводят в действие игольчатый клапан, открывающий и закрывающий канал форсунки. Количество распыляемого топлива пропорционально длительности импульса, задаваемой блоком управления. Форма и направление распыляемого факела играют существенную роль в процессе смесеобразования и определяются количеством и расположением распылительных отверстий.

Как определить

Состояние форсунок существенно влияет на работу двигателя. Основными признаками их неисправности бывают: рывки и провалы при увеличении нагрузки на двигатель, недостаточная мощность, развиваемая двигателем, неустойчивая работа на малых оборотах, повышенная токсичность отработавших газов.

Если форсунки забиты, то холодный двигатель может запускаться не с первой попытки, особенно в зимнее время. В течение первых нескольких секунд после запуска слышны пропуски в работе одного-­двух цилиндров — двигатель троит. Если резко нажать на педаль газа, появляется «провал» перед набором оборотов, двигатель при этом даже может заглохнуть. После прогрева, на холостом ходу работа двигателя становится нормальной, но во время езды, особенно при ускорении, появляется ухудшение «приемистости» двигателя.

Наиболее распространенной неисправностью форсунок является их загрязнение. Они расположены в зоне воздействия высоких температур. Следствие этого — закоксовывание содержащимися в топливе, особенно низкокачественном, смолами, образование на форсунке твердых отложений, перекрывающих распылительные отверстия и нарушающих герметичность игольчатого клапана.

Кроме того, общее загрязнение элементов топливной системы: бака, топливопровода, фильтра. Приводит к засорению частичками шлама каналов и фильтра форсунки. Основным способом восстановления нормальной работоспособности форсунок является их промывка.

Со снятием и без

На сегодняшний день существует несколько способов очистки форсунок, все эти способы можно разделить на два основных метода: очистка без снятия форсунок с двигателя и очистка со снятием форсунок с двигателя.

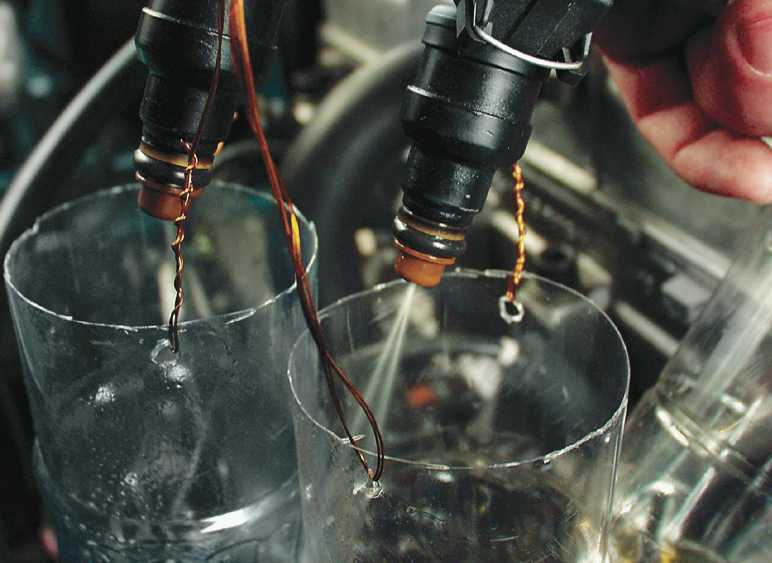

Промывка форсунок с помощью специальной установки без их демонтажа заключается в работе двигателя на специальном промывающем топливе — сольвенте. Для этого отключается штатный топливный насос автомобиля и магистраль слива топлива в бак — «обратка», а топливопровод системы впрыска соединяется со стендом, имеющим резервуар с сольвентом, который под давлением подается на форсунки.

Процесс делится на несколько этапов. Сначала двигатель работает в течение 15­-20 минут в режиме холостого хода. Затем его останавливают на 15-­20 минут для размягчения особо стойких отложений. Потом двигатель снова запускается и работает 15­-20 минут в режиме периодического увеличения оборотов до их максимального числа. Косвенно определить эффективность промывки можно по длительности открытия и закрытия игольчатого клапана с помощью мультитестера, по плавности увеличения числа оборотов и концентрации СН в отработавших газах.

Форсунки рекомендуется чистить после 40­-60 тысяч километров пробега. Чем выше общий пробег автомобиля, тем меньше рекомендуемый интервал между очистками.

Заключительным этапом промывки является восстановление соединений штатных топливопроводов и работа двигателя на бензине в течение 30 минут. Подобную промывку рекомендуется проводить через каждые 15­-20 тысяч километров пробега.

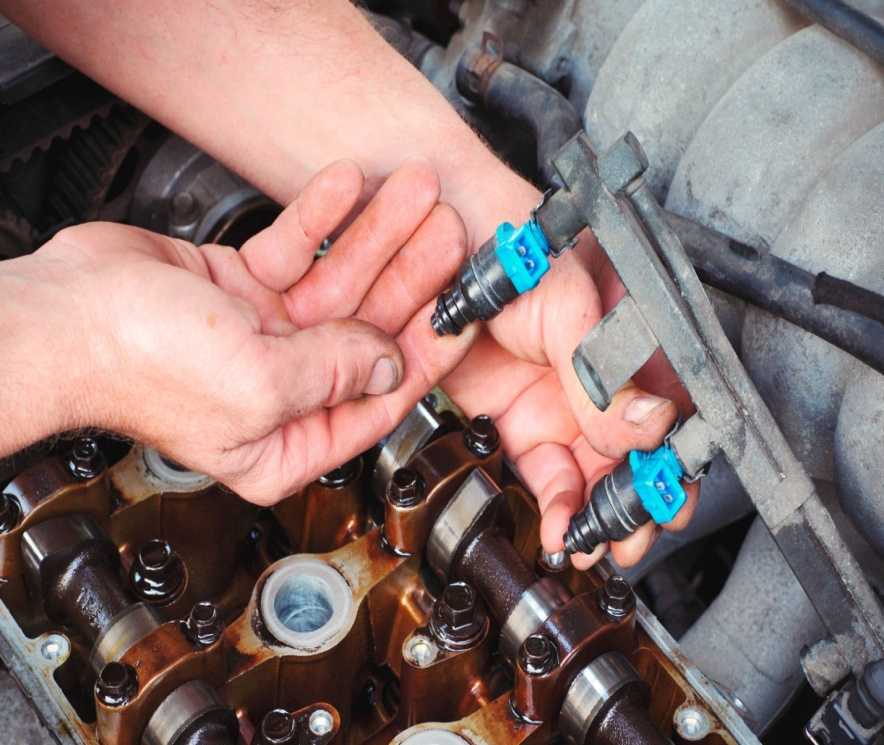

Что касается чистки со снятием, то одним из основных преимуществ метода является то, что оператор имеет возможность точно измерить производительность — пропускную способность каждой форсунки до и после чистки. Поэтому, форсунки устанавливаются обратно на двигатель только после полного восстановления их производительности.

Восстановление производительности форсунок может достигаться различными методами. Многие стенды обеспечивают механический принцип очистки форсунок за счет вмонтированной ультразвуковой ванны. Излучатель ванны генерирует ультразвуковые колебания в жидкости, которой заполнена ванна. В результате воздействия сложных физических процессов происходит «раздробление» отложений на очень мелкие фрагменты.

Очистка форсунок при помощи ультразвуковой ванны обеспечивает значительно лучший результат, который в сравнении с химической очисткой сохраняется значительно дольше. Но все же ультразвуковая ванна не обеспечивает полной очистки форсунок, так как воздействует преимущественно на твердые отложения.

Прежде всего — диагностика

Сергей Каменев, специалист автомастерской Jetronic:

— Старайтесь избегать заправок топливом на сомнительных АЗС. Использование качественного бензина продлит срок службы инжектора. Соблюдайте рекомендуемые сроки замены топливного фильтра. При проведении ремонтных работ не допускайте засорения топливной системы. Нередко бывает, что автомобилисты видят в процедуре чистки форсунок панацею от неровной работы двигателя. Это отнюдь не так. Прежде, чем проводить данную процедуру, необходимо убедиться, что она действительно необходима вашему автомобилю. Определить это довольно легко, предварительно продиагностировав машину. Как правило, вылезает вовсе не та неисправность, на которую грешит автовладелец.

Грязные форсунки инжекторного двигателя. Симптомы, причины, следствия, методы тестирования и очистки загрязнённых форсунок

Если предположить, что среднестатистический автомобиль потребляет порядка 10 литров топлива на каждые 100 км пробега и в течение своей «жизни» пробегает хотя бы 250 000 км, то легко посчитать какое количество бензина проходит через его топливную систему. 250 000 / 100 х 10 = 25 000 литров. Немудрено, что с таким количеством топлива в систему попадает и значительное количество загрязнений. Со временем характеристики топливоподающей аппаратуры ухудшаются из-за появления на стенках ее элементов различных загрязнений. На пути механических загрязнений стоят топливные фильтры, отсеивающие частицы крупнее 10-20 микрон. Они устанавливаются в топливной магистрали и в самой форсунке. Своевременно заменяя фильтры и применяя при этом изделия гарантированного качества можно предотвратить загрязнение механическими частицами.

Однако основной вклад в загрязнение топливной системы вносит, как ни странно само «чистое» топливо. Воск, гудроны и олефины попадают в систему в составе бензина, осаждаясь на стенках топливных магистралей, регуляторах давления и, конечно, форсунках. Последние страдают от этих отложений в большей степени. На седлах форсунок и на концах запорных элементов со временем появляются твердые смолистые отложения. Они – причина ухудшения эксплуатационных характеристик а иногда и полного отказа форсунок. А образуются отложения довольно просто. После остановки горячего двигателя из пленки топлива, оставшейся на штифтах и внутренних поверхностях распылителей, что ниже запорного клапана, испаряются легкие фракции. Тяжелые же остаются на деталях, ведь смывать их в это время нечем – свежие порции топлива не поступают к распылителю, и запорные клапаны форсунок закрыты. К тому же в этот момент отсутствует охлаждение топливом. Корпус форсунки дополнительно нагревается, получая тепло от горячей головки блока цилиндров через впускной коллектор, ускоряя процесс выпаривания. Из оставшихся тяжелых фракций и образуются смолистые отложения. Накапливаясь, они препятствуют запорному конусу плотно сесть на седло, вследствие чего нарушается герметичность форсунки. Остаточное давление топлива в рампе после остановки мотора сохраняется. Оно потихоньку проталкивает бензин через негерметичный клапан, и процесс закоксовывания идет интенсивнее. Потеря герметичности осложняет запуск двигателя ввиду отсутствия давления в топливной магистрали и возможности образования паровых пробок. Кроме того, с потерей герметичности ухудшается отсечка топлива. Вместо того, чтобы резко оборвать факел, отправив всю порцию во впускной канал, окончание впрыска происходит плавно. Последние капли его не могут «выстрелить», а беспомощно повисают на распылителе. Проходное сечение сопла форсунки – кольцевая щель, образованная корпусом распылителя и запорным клапаном. С появлением отложений просвет «зарастает» и уменьшается. Соответственно уменьшается и количество топлива, дозируемого форсункой за каждый рабочий такт. Если система управления не имеет обратной связи, то изменение пропускной способности форсунок приведет к обеднению рабочей смеси. Последствия этого проявятся в снижении мощности, появлению детонации и т.д. Если на автомобиле установлена система с обратной связью по сигналу Лямбда-зонда, то она сможет при небольшом изменении производительности скомпенсировать это изменение путем увеличения времени впрыска. Однако у такого увеличения есть предел, называемый пределом регулировки. Более того если даже средняя производительность комплекта форсунок снизится ненамного, но разница между отдельными форсунками будет значительна, это приведет к неудовлетворительной работе системы. В современных системах управления двигателем пока нет достаточно быстрой обратной связи, позволяющей корректировать время впрыска для каждой форсунки индивидуально. К тому же многие системы применяют попарный или одновременный тип впрыска, при котором несколько форсунок управляются ECU одним выходным ключом. Нарушается и форма факела – значит, часть топлива попадет не в просвет впускного канала, а, к примеру, на стенки впускного коллектора. Таким образом топливо поступит в цилиндр не в виде однородной смеси а в виде топливной пленки. А еще отложения ухудшат однородность распыления. Из форсунок полетят крупные капли, не успевающие испариться, перемешаться с воздухом и, стало быть, сгореть в цилиндрах.

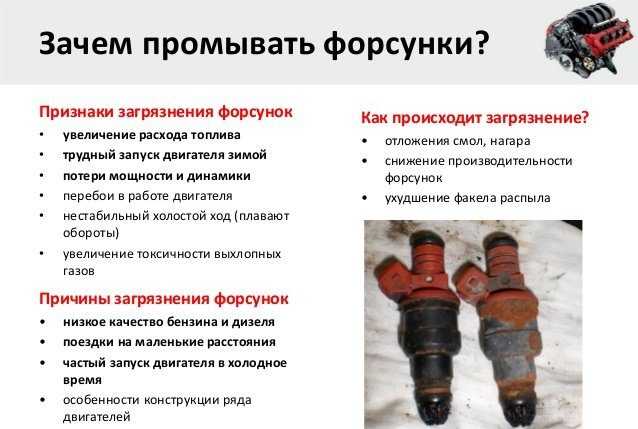

Подведем итог — загрязнение форсунок может вызвать:

• нарушение герметичности снижение производительности,
• ухудшение качества распыления топлива,
• значительный разброс производительности между отдельными форсунками комплекта.

В результате – знакомые многим владельцам основные симптомы:

• затрудненный запуск двигателя,
• неустойчивая работа (особенно на холостом ходу),
• провалы при разгоне,
• повышенный расход топлива,
• потеря мощности и ухудшение управляемости,
• появление детонации вследствие обеднения смеси и повышения температуры в камере сгорания,
• пропуски воспламенения,
• «Хлопки в выхлопной трубе».

Производители аппаратуры пытаются воспрепятствовать появлению отложений. Для этого совершенствуют конструкцию форсунок, применяют новые материалы, достигают очень высокой точности изготовления. Нефтяные компании выпускают высококачественные бензины с моющими присадками. И все же форсунки приходится чистить, особенно если пробег автомобиля превышает 100 тыс. км и сопряжен с эксплуатацией на низкокачественном бензине, богатом тяжелыми фракциями. Кстати, именно поэтому следует избегать использования топлива из многомесячных запасов, хранящихся в бочках или канистрах. Выпавшие из него смолы быстрее забивают фильтры и оседают на распылителях, ускоряя образование отложений.

Значительно реже встречается другая причина неудовлетворительной работы форсунок – загрязнение входных фильтров. Входные фильтры форсунок относительно небольших размеров и призваны лишь гарантировать чистоту топлива, поступающего в форсунки, отсекая особо мелкие включения, проникшие через магистральный фильтр тонкой очистки топлива. Поглощающая способность их невелика, а засорившись, они оставляют форсунки на голодном пайке. Чтобы этого не допустить, нужно внимательно следить за состоянием фильтра тонкой очистки топлива и не «заливать».

Существует два основных типа форсунок – механические и электрические. Примерно с 1993 года автопроизводители отказались от использования механических форсунок ввиду более жестких требований к токсичности выхлопа и, соответственно, к качеству приготовления топливно-воздушной смеси. Надо заметить, что рабочие параметры механических форсунок изменяются в процессе эксплуатации. Это обусловлено изменением жесткости возвратной пружины, а также состояния седла и запорного клапана. Современные электромагнитные форсунки изготавливаются с допусками 1 микрон и способны работать до миллиарда циклов. Основной проблемой для них является загрязнение в процессе эксплуатации. Наибольшую интенсивность накопление отложений имеет сразу после остановки двигателя. В это время температура корпуса форсунки возрастает за счет нагрева от горячего двигателя – охлаждающее действие потока бензина отсутствует. Легкие фракции бензина в рабочей зоне форсунки выпариваются, а тяжелые превращаются в лаковые отложения, которые изменяют сечение калиброванного канала. К примеру, 5-микронные отложения могут изменить пропускную способность этого канала на 25%! Возникает два вопроса: Каким образом можно проверить работу форсунок? Каким образом восстановить загрязненные форсунки?

Фотоотчет

Остальные Статьи

20.04.18

Новинки компании Launch — x431 Pro Lite, x431 Pro 2017, x431 Pro3 2017, x431 Pad III
В связи с обновлением автосканеров LAUNCH линейки X431 Pro и появлением новых моделей в этой статье рассмотрим характеристики новинок и отличия от версий 2016 года.

16.11.17

Launch x431 Pro 2016 — лучший выбор!
Launch x431 Pro 2016 — лучший выбор! Предлагаем вам мультимарочный сканер LAUNCH X431 PRO 2016 — лидер продаж на российском рынке автодиагностики!

25.10.16

Отличие Launch x431 Pro от Launch x431 Pro 2016
При выборе мультимарочного сканера клиенты часто задаются вопросом: «В чем отличие Launch x431 Pro от Launch x431 Pro 2016 ?
С момента выпуска сканера x431 Pro прошло уже более 3-х лет и все это время компания собирала отзывы о его работе от дистрибьюторов и клиентов, чтобы учесть их пожелания при разработке нового прибора. Все замечания и предложения были учтены в x431 Pro 2016 года.

08.06.15

Мал, да удал! Новое поколение автосканеров Launch
Golo (Гулу) – это автомобильный диагностический сканер от компании Launch, способный проводить тестирование всех систем автомобиля и сообщать владельцу о неполадках.

02.02.15

О «походной» диагностике
В очередной раз, просматривая различные варианты, я натолкнулся на новинку от компании Launch – диагностический адаптер EasyDiag. Меня заинтересовало, что может эта маленькая желтая коробочка. Как выяснилось – многое: чтение и сброс ошибок по заводским протоколам по всем системам, а не только двигателя.

Симптомы неисправной топливной форсунки: нужна ли вам очистка?

У вашего автомобиля низкая производительность, плохой расход топлива или неровный холостой ход? У него либо тяжелый случай понедельника, либо, что более вероятно, какие-то грязные форсунки.

Обнаружение признаков загрязнения топливных форсунок и инвестиции в быструю очистку могут помочь вам сгладить неровную езду и вернуться к беззаботной поездке.

Основные сведения о топливных форсунках

Возможно, вы впервые слышите о топливных форсунках, и это нормально. Топливный фильтр, насос и форсунки вашего автомобиля являются частью взаимосвязанной (хотя и невидимой) системы под капотом. Вместе фильтр, насос и форсунки обеспечивают подачу в двигатель правильной смеси топлива и воздуха.

Вот общее представление о том, как работает вся топливная система.

1. Топливный насос вашего автомобиля подает бензин к топливной форсунке.
2. Топливная форсунка впрыскивает/распыляет топливо во впускной коллектор под очень точным углом.
3. Во впускном коллекторе смесь воздуха и топлива.
4. Топливно-воздушная смесь сжимается в камере сгорания, вызывая химическую реакцию, необходимую для питания вашего двигателя.

Симптомы загрязнения топливной форсунки

Зная сложный танец, который происходит в вашей системе впрыска топлива, легко понять, насколько плохие или грязные топливные форсунки могут повредить ваш двигатель!

Вот несколько признаков неисправности топливных форсунок.

1. Пропуски зажигания в двигателе

Грязные топливные форсунки могут вызвать пропуски зажигания в двигателе вашего автомобиля. Эта проблема заставляет двигатель чувствовать, как будто он брызгает — посылая вибрации по всему автомобилю. Такие пропуски зажигания могут произойти, когда проблема с топливной форсункой нарушает тонкий баланс между топливом и воздухом, поступающим в двигатель.

2. Работа на холостом ходу становится неровной

Ваш автомобиль вибрирует и трясется, когда вы стоите на знаке остановки или стоите в пробке? Это не направляет брыкающегося мустанга. Это говорит вам о том, что на работе могут быть грязные топливные форсунки.

Как правило, «неравномерный холостой ход» характеризуется различными оборотами в минуту (RPM), даже если вы не держите ногу на педали. Часто неравномерная работа на холостом ходу сопровождается остановкой двигателя — внезапным снижением оборотов и шумом двигателя, который ощущается как нехватка бензина на подъеме.

Грязные топливные форсунки — это лишь одна из проблем двигателя, которая может привести к неровной работе на холостом ходу и остановке двигателя. Если вы заметили эти проблемы в своем автомобиле, приезжайте на полный техосмотр автомобиля. Наши специалисты разберутся в сути проблемы и при необходимости порекомендуют прочистить топливную систему.

3. Ваши топливные баки

Хорошо работающие топливные форсунки помогают вашему автомобилю достичь расхода бензина, который рекламируют производители. В то время как различные проблемы с двигателем могут заставить вас чаще заезжать на местную заправочную станцию, низкий расход топлива может быть сигналом того, что что-то не так с вашими топливными форсунками.

4. Стрелка оборотов начинает танцевать

Как правило, вы сами контролируете, что делают приборные панели вашего автомобиля. Когда много ездишь, стрелка газа перемещается с «F» на «E». Когда вы ускоряетесь, спидометр перемещается от «0» до «60».

Что делают грязные топливные форсунки? Они могут привести к непредсказуемому движению стрелки тахометра — датчика, отображающего обороты автомобиля. Вы можете заметить, что стрелка двигается самопроизвольно, указывая на изменение числа оборотов в минуту, когда ваш автомобиль не переключает передачи.

5. Ваш автомобиль не заводится

Топливные форсунки подают газ в соответствующие цилиндры. Это Работа №1. И когда работа № 1 не будет выполнена, ваш двигатель не будет получать необходимую комбинацию воздуха и топлива. Когда соотношение воздуха и топлива в вашем двигателе нарушено, ваш двигатель может не производить сгорания, необходимого для работы.

Редко, но в некоторых случаях проблемы с топливной форсункой могут привести к отказу двигателя, из-за чего ваш автомобиль не заведется. Также возможно, что ваша машина не заведется, потому что вы забыли заправить ее бензином. (Это случается со всеми нами!) К сожалению, нехватка бензина также может привести к проблемам с топливными форсунками.

Получить услуги по очистке и обслуживанию топливных форсунок

Если вы считаете, что ваши топливные форсунки нуждаются в небольшом уходе, посетите ближайший сервисный центр Firestone Complete Auto Care. Полная проверка автомобиля может помочь выявить и устранить любые проблемы, затрудняющие вашу поездку.

Диагностика забитых форсунок и возможные пути ремонта

Перейти к содержимому

Засоренные топливные форсунки

Засоренные топливные форсунки, в отличие от грязных форсунок, которые уменьшают расход топлива, препятствуют протеканию топлива через них.

Симптомы засорения топливной форсунки:

• Двигатель работает очень неровно
• Один, несколько или все цилиндры не работают.
• Двигатель не развивает мощность.
• Двигатель не хочет запускаться.
• Плохие выбросы
• Плохой расход топлива

Диагностика забитых топливных форсунок.

Диагностика неисправных или забитых топливных форсунок затруднена, поскольку они действуют так же, как неисправная катушка, неисправная свеча зажигания, оборванные провода свечи зажигания и/или проблемы с электричеством.

• Запустите двигатель в холодном состоянии и дайте ему поработать на холостом ходу 5–10 секунд.
• Если есть возможность, голыми руками быстренько прощупайте каждый из выпускных коллекторов и найдите тот, который не нагрелся. Не делайте этого, если двигатель горячий. Если двигатель горячий, капните капли воды на выпускной коллектор или намочите руки и, если возможно, быстро коснитесь коллекторов.
• Снять разъем с форсунки на непрогретом цилиндре.
• Осмотрите клеммы разъема форсунки , чтобы убедиться в отсутствии коррозии.
• С помощью омметра проверьте наличие питания на разъеме форсунки или используйте индикатор Noid . (лампы Noid недороги и доступны в большинстве магазинов автозапчастей)
• Подтвердите с помощью омметра, что форсунка имеет надлежащее сопротивление.
• Подсоедините разъем форсунки.
• Если индикатор Noid или омметр недоступны, можно использовать стетоскоп или кусок резинового шланга, чтобы прослушать щелчок инжектора. Приложите стетоскоп или резиновый шланг к форсунке и прислушайтесь на другом конце, чтобы услышать, щелкает ли форсунка.
• Отсоедините провод свечи зажигания или отсоедините блок катушек или снимите блок катушек, который идет к этому цилиндру.
• Запустить двигатель. Это должно звучать одинаково.
• Снимите свечу зажигания. Если свеча зажигания сухая, то форсунка не подает топливо в этот цилиндр. Если свеча зажигания мокрая и пахнет бензином, то проблема не в форсунке этого цилиндра.

Перемещение подозрительной форсунки на другой цилиндр является одним из способов диагностики проблемы. Если проблема с форсункой, то Бинго. К сожалению, на некоторых двигателях это может занять несколько часов.

Если транспортное средство, плавсредство, мотоцикл или прогулочный катер длительное время простояли с бензином в баке, можно предположить, что топливная система забита плохим топливом, лаком и осадком. В такой ситуации приходится чистить всю топливную систему .

Почему происходит засорение топливных форсунок?

Топливо Форсунки забиваются углеводородами, отложениями и другими элементами в топливе. Большинство видов топлива содержат этанол. Этанол гигроскопичен, поэтому влага из воздуха попадает в топливо. Вода в топливе вызывает ржавчину внутренних компонентов. Остатки ржавчины попадают в форсунки при плохом состоянии топливного фильтра.

На некоторых небольших и старых станциях технического обслуживания мусор и осадок находятся в резервуарах для хранения, и этот осадок и мусор, которые в конечном итоге могут попасть в форсунки, перекачиваются в топливный бак. Форсунки также забиваются лаком и грязью, которые образуются, когда топливо остается в баке в течение длительного времени.

Как прочистить забитые топливные форсунки.

Хотя существует много продуктов, таких как присадки для очистки впрыска , которые утверждают, что они могут очистить или прочистить забитую топливную форсунку , пока она находится в двигателе, они не могут этого сделать. Чтобы любой из этих продуктов работал, он должен попасть внутрь инжектора. Здравый смысл подсказывает, что если вы не можете попасть внутрь чего-либо, вы не сможете это почистить.

Путем добавления очистителей топливных форсунок к топливу проблема, скорее всего, усугубится. Почему? Очиститель инжектора очищает все, к чему прикасается. Весь мусор, разрыхленный очистителем, перекачивается к уже проблемному комплекту топливных форсунок. Это усугубляет проблему, потому что в форсунки или на пути к форсункам попадает больше мусора. Чтобы должным образом прочистить забитую топливную форсунку, необходимо снять корзину фильтра. Осадок и грязь, скопившиеся между валом иглы и корпусом форсунки, необходимо очистить. После проверки того, что инжектор полностью чист, можно установить новые корзины фильтров.

Ультразвуковая очистка забитых топливных форсунок

Единственный гарантированный способ правильно прочистить засорившуюся форсунку — это снять форсунки с двигателя. После снятия форсунки можно оставить или отправить по почте в профессиональную службу очистки форсунок, такую ​​как Injector RX. Injector RX использует одобренное производителем оборудование и процесс ультразвуковой очистки топливных форсунок для очистки топливных форсунок .
