проверка мультиметром, устройство, принцип действия

Содержание

  • 1 Про индивидуальную катушку зажигания
  • 2 Устройство ИКЗ
  • 3 Принцип работы ИКЗ
  • 4 Симптомы неисправности катушки
    • 4.1 Признаки неисправности катушек:
  • 5 Проверка катушки зажигания
    • 5.1 Визуальная проверка
    • 5.2 Проверка мультиметром
      • 5.2.1 Начнем с проверки напряжение на колодке питания ИКЗ.
      • 5.2.2 Проверка сопротивления ИКЗ
  • 6 Видео

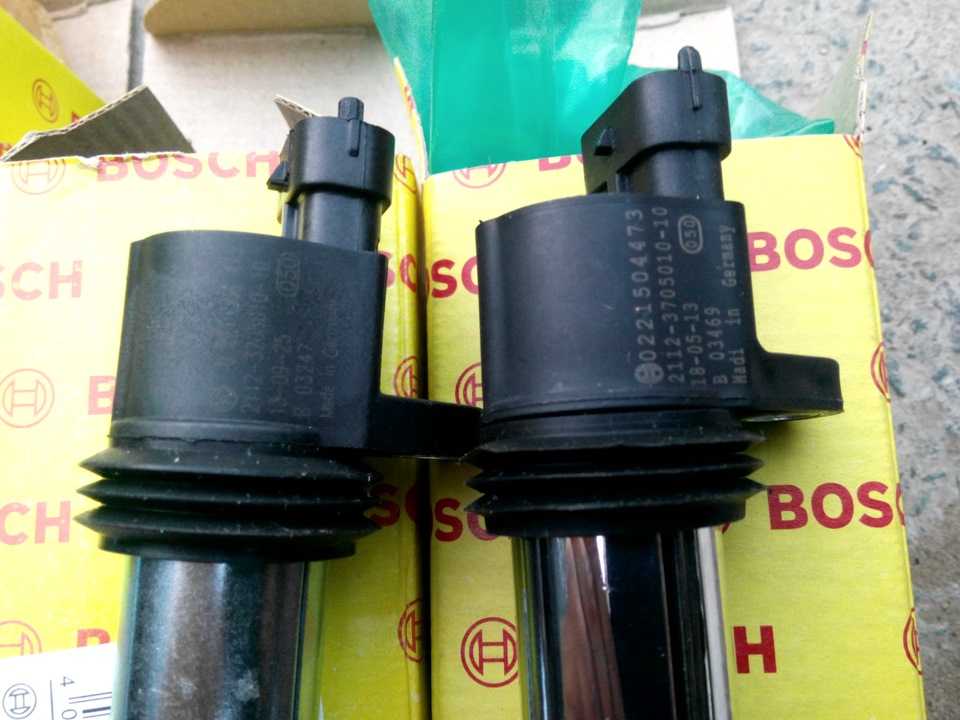

Про индивидуальную катушку зажигания

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда очень
сложно определить, что виновата именно катушка. Если в вашем автомобиле
появились такие симптомы, то следует обратить внимание на ИКЗ.

Признаки неисправности катушек:

  • Не работает один из цилиндров;
  • Автомобиль не развивает мощность;
  • Рывки при резком нажатии на педаль газа;
  • Трясется двигатель на холостом ходу;
  • Повышенная вибрация на холостом ходу;
  • Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

  • Отключаем минусовую клейму от аккумулятора.
  • Снимаем декоративную пластиковую накладку.
  • Откручиваем нужную нам катушку головкой на «10» или Torx E8.
  • Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка
сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения
на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное
напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки
вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом.  Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

В данном случае погрешность прибора 0,7 Ом

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр
на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к
среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на
исправной катушке сопротивление вторичной обмотки должно быть в пределах
300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания,
без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Видео

Определение неисправной катушки без мультиметра.
