Проектируем электрику вместе: Однолинейная схема электроснабжения

Почему схема однолинейная? Однолинейная схема – это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Назначение однолинейной схемы.. Точка подключения.. Граница балансовой принадлежности..  Коммерческий учет электроэнергии.. Правила выполнения однолинейной схемы.. Пример однолинейной схемы электроснабжения.. Однолинейная схема частного дома.

Почему схема однолинейная?

В состав проектной документации может входить несколько электрических схем.
В их числе есть и однолинейная схема.

Название ее чисто условное. Однолинейная схема – это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название.

Различают исполнительную и расчетную однолинейную схему.
Для находящихся в эксплуатации электроустановок используется исполнительная схема. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.

Для проектируемых новых объектов выполняется расчетная однолинейная схема. Она выполняется после расчетов электрических нагрузок, выбора защитно-коммутационных аппаратов и кабельно-проводниковой продукции. Расчетная однолинейная схема является основой для разработки электрических принципиальных и электромонтажных схем, необходимых для выполнения монтажных работ.

Правила выполнения однолинейной схемы электроснабжения

Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75.
Как уже говорилось выше, под понятием «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и отходящих линий групповых сетей в виде одной линии. Это условное изображение значительно упрощает и делает более компактными схемы электроснабжения. Подробная детализация подобным схемам не нужна, поскольку они предназначены давать общее представление о строении электросети и основных ее элементах.

Условное изображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное изображение, которое и явилось причиной названия однолинейных схем отображено на рисунке «б».
Для того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками.
Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ 2.709, как и для всех видов электрических схем.

Назначение однолинейной схемы

Однолинейная схема электроснабжения служит одним из основных документов при заключении договоров на поставку электроэнергии и выдаче технических условий (ТУ) на присоединение к электрическим сетям.
Исходя из однолинейной схемы электроснабжения, определяются границы балансовой принадлежности и эксплуатационной ответственности сторон.

Граница балансовой принадлежности и эксплуатационной ответственности сторон находится в точке подключения. До точки подключения эксплуатационную ответственность несет поставщик электроэнергии (владелец сетей), после нее – потребитель электроэнергии.

Коммерческий учет электроэнергии осуществляется во вводном устройстве, устанавливаемом, как правило, на границе балансовой принадлежности. Конкретное место установки приборов коммерческого учета прописывается в ТУ на присоединение к сетям. Обычно владелец сетей всегда требует установки шкафа учета в точке подключения, поскольку, как было сказано, за участок линии от точки подключения до объекта эксплуатационную ответственность несет потребитель. На самом объекте могут устанавливаться приборы технического учета для контроля общего потребления и оценки тепловых потерь электроэнергии.

Какие сведения должны быть указаны на однолинейной схеме?

На однолинейной схеме, входящей в состав проекта электроснабжения, указывают:
 • точку подключения объекта;
 • границу балансовой принадлежности;
 • марку и номинальный ток вводного устройства в точке подключения;
 • сведения о приборах коммерческого учета;
 • марку питающего кабеля или воздушной линии, их длину и сечение;
 • расчетные значения потерь напряжения в кабельных и воздушных линиях;
 • установленная и расчетная мощность ВРУ, их расчетный ток и cosφ;
 • марки и номинальные токи защитно-коммутационных аппаратов;
 • расчетные нагрузки;
 • шкаф АВР и режим его работы.

Выбор сечения проводников и расчет потерь напряжения можно посмотреть на   странице «Выбираем сечение проводников», выбор номинальных токов аппаратов защиты — на странице «Выбор автоматических выключателей».

Однолинейная схема должна быть информативной

Как мы видим, однолинейная схема является одним из основополагающих документов в проекте электроснабжения. Она содержит сведения о расчетных нагрузках, о потерях напряжения, о приборах коммерческого учета, о режимах работы объекта при отключениях электроэнергии и т. д.
Сведения, перечисленные выше, должны присутствовать на однолинейной схеме в обязательном порядке. Отнеситесь к оформлению однолинейной схемы со всей ответственностью и тогда у вас не будет проблем с согласованием и утверждением проекта.

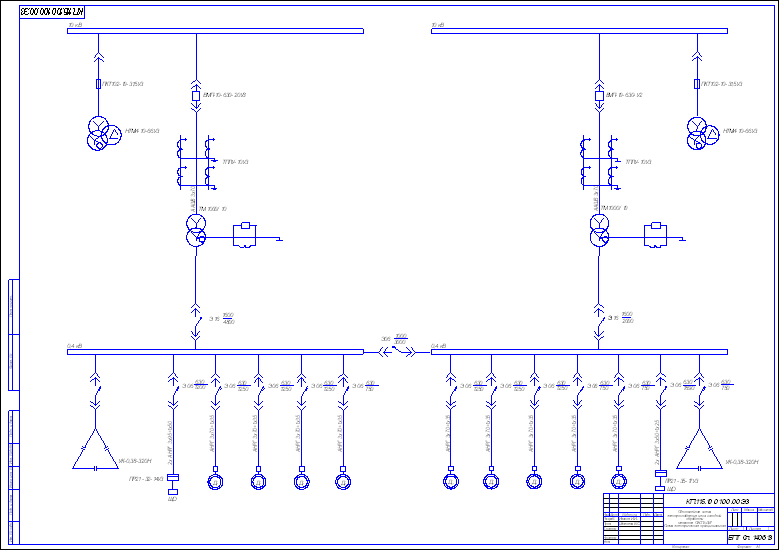

Пример оформления однолинейной схемы жилого дома представлен на рис. 1. Схема кликабельна, ее можно увеличить.

Пример однолинейной схемы электроснабжения

Однолинейные схемы электроснабжения других объектов не имеют принципиальных различий с рассмотренной нами однолинейной схемой электроснабжения частного дома или любого другого сооружения.

В населенных пунктах воздушные линии 380/220В проходят, как правило, в непосредственной близости от домов. Поэтому приборы учета электроэнергии допускается устанавливать на фасадах домов, как это показано на рис. 1.



Рис. 1

Если статья Вам понравилась и Вы цените вложенные в этот проект усилия – у Вас есть возможность внести посильный вклад в развитие сайта на странице «Поддержка проекта».

Статьи по теме:

1. Схема электроснабжения загородного дома
2. Внутреннее электроснабжение
3. Групповые сети освещения


Внимание!
Всех интересующихся практической электротехникой приглашаю на страницы своего нового сайта «Электрика для дома». Он посвящен основам электротехники и электричества с акцентом на домашние электрические установки и процессы, в них происходящие.

Однолинейные схемы на объектах / Хабр

Довольно длительное время я занимался эксплуатацией электроустановок. В их числе были электроустановки объектов жилой и коммерческой недвижимости, которые находились в различном статусе: недавно построенные и введённые в эксплуатацию, реконструированные или ожидающие реконструкции. На каждом таком объекте существовали те или иные проблемы с однолинейными электрическими схемами. Они или вовсе отсутствовали или требовали актуализации. По причине того, что нормальная эксплуатация без подобной документации затруднительна, мне приходилось заниматься организацией сбора и документированием такой информации.

Коротко об однолинейных схемах

Как известно, эксплуатация электроустановок производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей», сокращённо — ПТЭЭП. В тексте этого документа несколько раз использован термин «однолинейная схема» (пункты 1. 5.18. и 1.8.9.). Что же она из себя представляет?

Очевидно, однолинейная схема является схемой электрической. А все электрические схемы, в зависимости от своего назначения, относят к разным типам: структурные, функциональные, принципиальные, монтажные, схемы подключений, общие схемы, схемы расположения и объединённые схемы. Описание каждого типа можно найти в ГОСТ 2.701-2008 (Таблица 2).

Однолинейные схемы, как правило, дают наглядное представление о структуре и взаимосвязи составных элементов электроустановки. Поэтому такие схемы относят к принципиальным электрическим схемам (код Э3 в нотации ГОСТ 2.701-2008). Тем не менее на них может иметься и дополнительная информация, например, указание границ балансовой и эксплуатационной принадлежности.

Пример однолинейной схемы электроснабжения предприятия.

Для простоты восприятия при составлении однолинейных схем используют упрощённые, однополюсные условно графические обозначения. Это означает, что если в электрощите установлено одно-, двух-, трех- или четырёхполюсное устройство, то для его обозначения на схеме всегда будет использовано однополюсное представление.

Многополюсное(слева) и однополюсное(справа) условно графическое обозначение трёхполюсного автомата

Актуальные однолинейные схемы важны для всех электроустановок без исключений. Тем не менее стоит понимать следующее. Одновременно с электроустановками, безопасная эксплуатация которых без схем просто немыслима, существует огромное количество других установок, которые годами эксплуатируются без документации.

Чаще всего это касается распределительных щитов в бизнес-центрах, торговых центрах, электрощитов на территориях складов, цехов, в различных технических помещениях. В связи с особенностями деятельности подобных предприятий, все эти комплектные устройства могут очень часто подвергаться изменениям. Таких электрощитов может быть много, очень много. В них изменяется всё что угодно, только не исполнительная документация.

Подобный технический долг может накапливаться годами и даже десятилетиями. Однажды это становится проблемой, с которой приходится бороться. Своим подходом к решению подобных задач я хочу поделиться далее.

Табличное представление

Как было сказано выше, когда разговор заходит об однолинейных схемах, представляются схемы, составленные с применением условно графических обозначений.

Если в щите есть однолинейная схема, то с большой долей вероятности она выглядит примерно так

Несмотря на то что такой формат привычен и очень популярен, для решения задачи «оперативно создать/отредактировать документацию» он имеет ряд недостатков. Во-первых, требуется, как правило, не бесплатное ПО — MS Visio, Autocad, Компас, EPLAN и аналогичное. Во-вторых, персонал должен обладать навыками работы с таким ПО. Да и работать с графикой на ноутбуке около электрощита — то ещё удовольствие.

В подобных ситуациях гораздо выгоднее использовать схемы в табличном представлении. Такой формат описан в ГОСТ 21.613-2014 (Приложение А, Рисунок А.4 «Пример выполнения принципиальной схемы групповой сети при использовании систем автоматизированного проектирования или информационного моделирования зданий, сооружений»). Технические данные, которые мы в дальнейшем сможем получить из таких таблиц, соизмеримы с данными, содержащимися в графической однолинейной схеме. Для своих практических целей я перенёс это представление в Excel.

ГОСТ 21.613-2014 Приложение А, Рисунок А.4 в Excel

Теперь моя работа по сбору данных и формированию схемы стала выглядеть так. Если требовалось, с помощью принтера этикеток (или маркера) я маркировал электрощит и установленные в нём аппараты. Далее в поля заранее распечатанных таблиц вносилась вся доступная мне информация. Таким образом, мною описывался каждый электрощит.

После того как таблицы заполнены, рукописные тексты оцифровываются — переносятся в электронные таблицы Excel. Для описания каждого электрощита создаётся отдельный файл. Полученные Excel-документы распечатываются и размещаются на дверце электрощита в качестве однолинейной схемы. Если в ходе дальнейшей эксплуатации электрощит претерпевает изменения, то все они отражаются в файле. Актуальная таблица снова распечатывается для замены устаревшей, размещённой в электрощите.

▍Если графическая схема всё же необходима

Даже в этом случае крайне маловероятно, что схема будет составляться на ноутбуке около электрощита. Скорее всего, щит будет сфотографирован, что-то будет «законспектировано» и уже в офисе эта информация обретёт графический вид. Но в любом случае встаёт вопрос формата таких конспектов.

От Exсel к веб-сервису

Описанный выше подход был удобен и перекрывал большинство насущных задач до тех пор, пока я работал один. Но как только объём работы вырос и её пришлось делегировать, стали появляться сложности и неудобства. Ну а если работать неудобно, то, вероятнее всего, вдолгую этим никто заниматься не будет. Кроме того, хотелось иметь возможность какой-никакой автоматизации в дальнейшем, а хранение в Excel к этому не особо располагает.

В связи с этим я решил написать веб-сервис и клиент для него. Так появились phpSLDt и phpsldt-web-client.

▍phpSLDt

Это RESTful Web Service для работы с электрическими схемами групповых сетей. Сервис позволяет хранить и работать с табличным представлением однолинейных схем в формате JSON. Имеющиеся методы API описаны в спецификации OpenAPI. Сама спецификация в формате YAML доступна на странице проекта. Там же размещены инструкции по установке.

Кроме создания, удаления и редактирования однолинейных схем, сервис способен генерировать PDF для его дальнейшей печати. Сформированный файл соответствует формату определённому в ГОСТ 21.613-2014 (Приложение А, Рисунок А.4).

Печатная форма в pdf, сгенерированная phpSLDt

▍phpsldt-web-client

Это клиент к веб-сервису phpSLDt на Vue. Если phpsldt-web-client развернуть на веб-сервере в сети, то персонал сможет работать и создавать подобного рода документацию как на ПК, так и в своих мобильных устройствах, например, на планшетах.

Несмотря на очевидные преимущества деплоя на веб-сервер, при необходимости phpsld-web-client возможно запустить на ПК и без использования последнего.

Заключение

Из своей практики я могу сделать вывод, что применение схем в табличном представлении бывает крайне полезно и даёт следующие преимущества:

• Быстрое составление достаточно подробного описания имеющихся электроустановок в электронном виде.
• Отсутствует необходимость в специализированном ПО и персонале, который обучен в нём работать.
• Персонал получает возможность оперативного внесения изменений в документацию.
• Автоматическое формирование печатных форм в соответствии с ГОСТ (без основной надписи).

Использование же phpSLDt и phpsldt-web-client позволит ещё больше упростить подобную работу.
