Common Rail – что это? Особенности, принцип работы и преимущества

Популярность дизельных двигателей объясняется сочетанием экономичности и высокого КПД. Одной из причин впечатляющих эксплуатационных характеристик стала разработка системы впрыска Common Rail, которая совершенно заслуженно входит в число наиболее прогрессивных и передовых технологий подачи топлива в силовую установку. Сегодня ею оборудованы практически все дизельные ДВС, которые используются на транспортных средствах различного вида, начиная с автомобилей и заканчивая мощными сельскохозяйственными или дорожно-строительными машинами.

Определение

Common Rail представляет собой систему впрыска топлива для дизельного двигателя. Главной отличительной особенностью выступает общая магистраль или рампа, расположенная между ТНВД и форсунками. Именно она и дала название устройству, так как common rail переводится в английского как «общий путь» или «общая магистраль». Такая конструкция позволяет подавать дизтопливо под давлением, увеличивая общую эффективность работы двигателя.

Датой появления системы считается 1996 год, когда разработка компании Bosch была впервые установлена на серийный автомобиль. Популярность двигателей, оснащенных Common Rail, объясняется способностью достигать требуемой мощности при низком потреблении дизельного топлива. По стандартным оценкам использование системы уменьшает расход солярки на 15% при одновременном увеличении мощности двигателя на 40%.

Дополнительным и в современных условиях весьма важным достоинством рассматриваемой конструкции подачи топлива выступает соответствие современных экологическим стандартам. Заметное уменьшение токсичности выхлопных газов и низкий уровень издаваемое в процессе эксплуатации шума – вот еще две не менее серьезные причины востребованности и широкого распространения дизельных двигателей с использованием Common Rail.

Конструктивные особенности

Устройство Common Rail в значительной степени напоминает систему подачи топлива в инжекторных бензиновых двигателях. Перед впрыском дизельного топлива в цилиндры происходит аккумулирование давления, в результате чего такую конструкцию нередко называют аккумуляторной топливной системой.

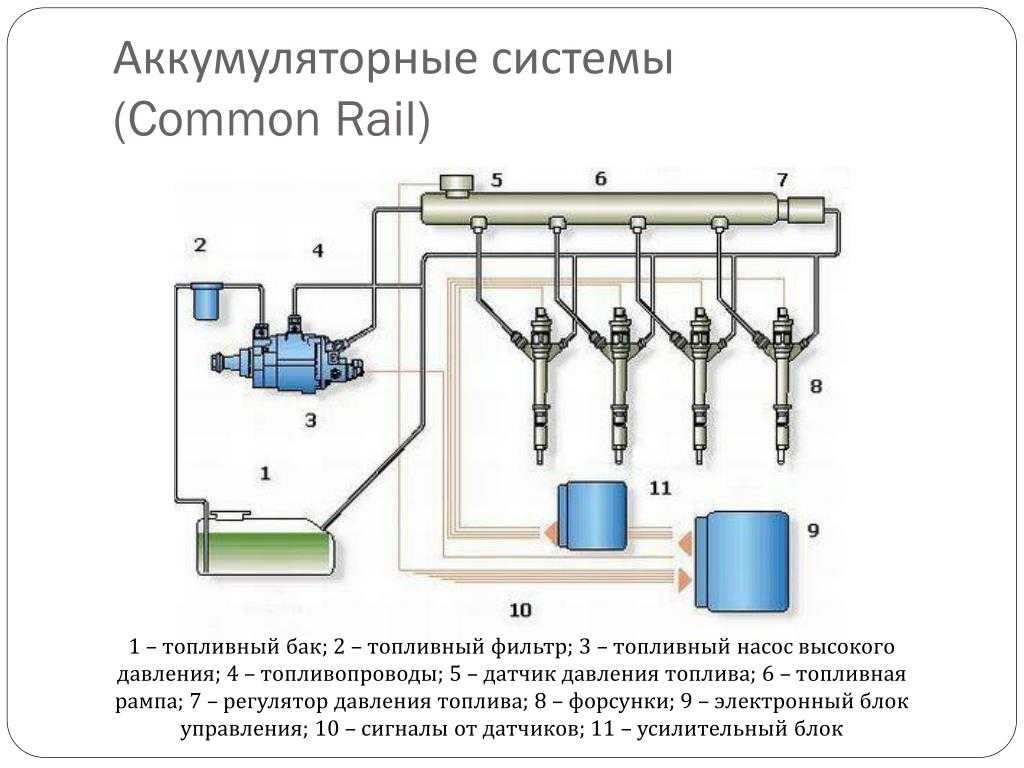

Конструкция Common Rail предусматривает три основных элемента: стандартные для любого дизельного двигателя контуры высокого и низкого давления, а также дополняющий их электронный блок контроля и управления. Контур низкого давления практически не отличается от обычных системы и состоит из стандартного набора частей, включающего:

• топливный бак;
• топливный фильтр;
• подкачивающий насос;
• комплект соединительных трубопроводов.

Основные отличия Common Rail от обычного дизельного двигателя заключаются в устройстве контура высокого давления, состоящего из таких элементов:

• насос, который заменяет стандартный ТНВД и оснащается контрольным клапаном;
• аккумуляторный узел или рампа, также оборудованная датчиком для контроля давления. Она изготавливается в виде достаточно длинной двухслойной трубы, на которой размещаются штуцеры, предназначенные для фиксации форсунок;
• форсунки;
• комплект соединительных трубопроводов.

Важное значение для эффективной эксплуатации рассматриваемой системы имеет работа электронного блока управления или ЭБУ. Он включает в себя несколько датчиков, в автоматическом режиме передающих сигналы о следующих параметрах и характеристиках двигателя:

• положения распределительного и коленчатого вала;
• положение педали «газа»;
• уровень давления наддува;
• температура воздуха и охлаждающей жидкости;
• уровень давления топлива;
• массовый расход воздуха.

Анализ полученных данных производится ЭБУ также в автоматическом режиме, результатом чего становятся определение требуемого количества топлива, времени открытия форсунки и других рабочих параметров системы. После этого подается команда на начало впрыска и цикл повторяется по новой.

Принцип действия Коммон Рейл

Описанное выше устройство Common Rail обеспечивает простую и при этом эффективную работу двигателя. Сначала подкачивающий насос, входящий в контур низкого давления, засасывает дизельное топливо из бака. Далее оно очищается, проходя через фильтр, и поступает в контур высокого давления.

Затем горючее перемещается в аккумуляторный узел, где его давление повышается. Максимальное значение этого показателя составляет 135 МПа и контролируется автоматикой. После поступления команды от ЭБУ на впрыск контролирующий клапан открывается и топливо поступает бак через трубопроводы, соединенные с форсунками на рампе. На каждой форсунке устанавливается отдельный электромагнитный клапан или соленоид, управляющий ее работой, что является еще одной важной отличительной особенностью системы.

Наличие в системе ЭБУ позволяет с высоким уровнем точности управлять как параметрами давления топлива, так и количеством сжигаемого горючего. Следствием этого выступает максимальная отдача при сгорании топлива, которая сопровождается уменьшением его расхода при одновременном увеличении КПД дизельного двигателя. В качестве приятного и полезного бонуса происходит сокращение токсичности выхлопа.

Вывод

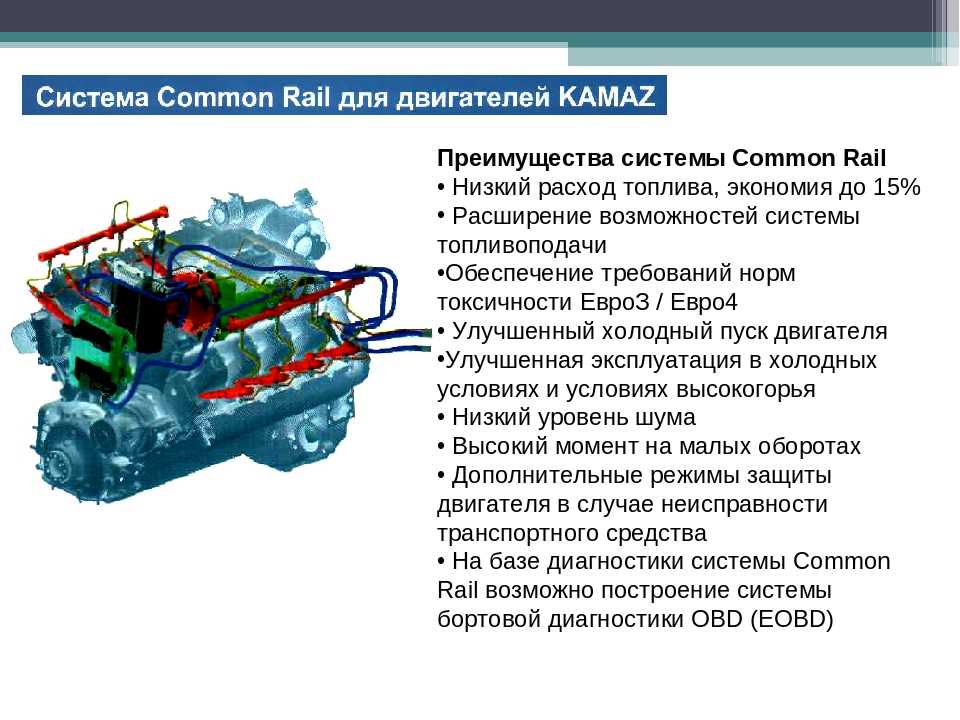

Популярность и широкое распространение Common Rail объясняется очевидными преимуществами системы перед любыми альтернативными вариантами. Большая часть достоинств уже была озвучена выше, однако, для большей наглядности целесообразно еще раз обратить на них внимание. Итак, наиболее важными плюсами рассматриваемой системы выступают:

• высокий КПД двигателя, который достигается за счет более эффективного сжигания топлива;
• существенное (до 15%) сокращение расхода горючего;
• еще более серьезное (до 40%) увеличение мощности двигателя;
• снижение показателей токсичности выхлопных газов, что позволяет двигателю полностью соответствовать современным экологическим стандартам.

Сочетание настолько впечатляющих характеристик выступает лучшим и весьма наглядным объяснением того, что практически все дизельные двигатели оснащаются сегодня Common Rail. Более того, возможности технологии далеко не исчерпаны, что позволяет надеяться на дальнейшее совершенствование системы.

Что такое топливная система авто Common Rail

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ. Расскажем что такое «коммон рейл», её устройство и принцип работы.

Что это такое

Если открыть автомобильный англо-русский словарь, то термин «коммон рейл» можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает на 40 процентов.

Это не все достоинства. Отмечается уменьшение шума при работе двигателя, притом, что крутящий момент дизеля увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и каждый второй современный автомобиль с дизельным двигателем оснащен этой системой.

К недостаткам относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему авто, которая выполнена с большой точностью, управляемые форсунки могут выйти из строя. Поэтому в дизелях «коммон рейл» использование качественного топлива является обязательным условием.

Принцип работы

Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленвала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления.

Особенность «коммон рейл» — использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.

Устройство. Из чего состоит

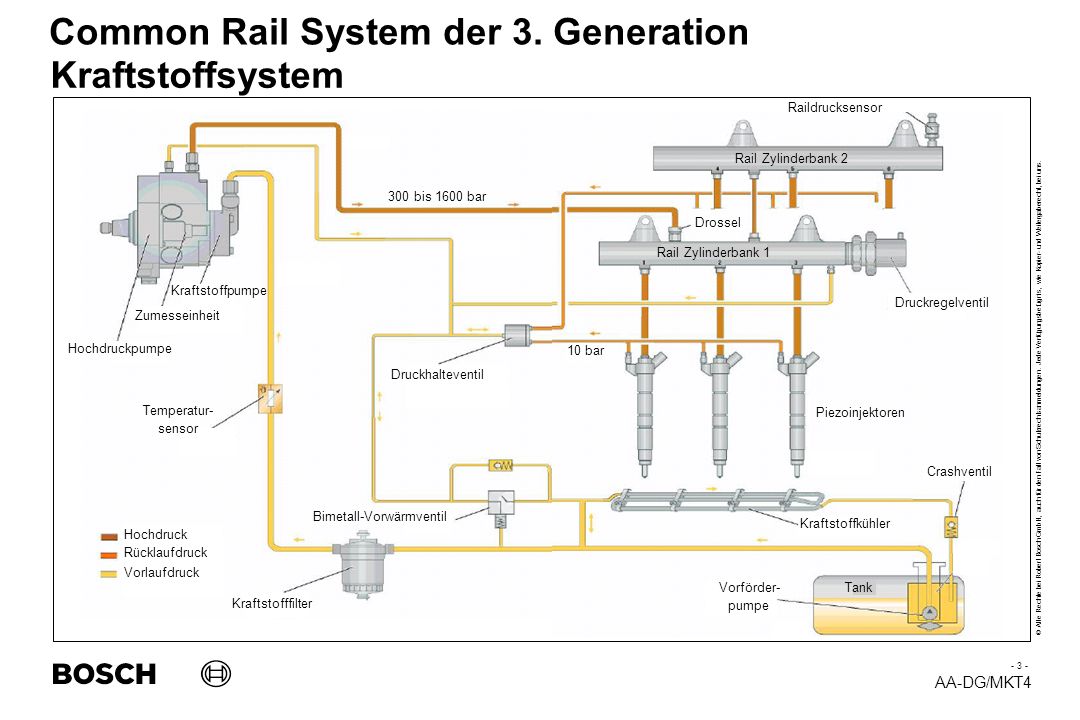

Common Rail состоит из трех основных частей: контура низкого и высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

Контур высокого давления состоит из насоса (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов. Рампа представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным.

Электронный блок управления авто получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.

В контуре высокого давления насос подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с рампой отдельным трубопроводом, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

• Электронная система зажигания авто

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в рампе топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Благодаря высокой точности электронного управления и повышенному давлению впрыска, сгорание топлива в моторе происходит с максимальной отдачей. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопа. Common Rail повлёк развитие дизелей, т.к. экологические нормы по токсичности повышаются и это способствуют дальнейшему развитию топливной системы.

Система впрыска топлива Common Rail

Система впрыска топлива Common Rail

Ханну Яаскеляйнен, Магди К. Хайр

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите под номером , чтобы просмотреть полную версию этого документа.

• Компоненты системы впрыска топлива Common Rail
• Регулятор давления в системе впрыска Common Rail

Abstract : В системе Common Rail топливо подается к форсункам из аккумулятора высокого давления, называемого Rail. Рейка питается топливным насосом высокого давления. Давление в рампе, а также начало и конец сигнала, активирующего форсунку для каждого цилиндра, контролируются электроникой. Преимущества системы Common Rail включают в себя гибкость в управлении моментом впрыска и скоростью впрыска.

• Введение
• Концепция Common Rail
• Система Common Rail Dynamics
• Управление системой Common Rail
• Системы впрыска Common Rail для больших двигателей

Достоинства архитектуры системы впрыска топлива Common Rail были признаны с момента разработки дизельного двигателя. Ранние исследователи, в том числе Рудольф Дизель, работали с топливными системами, которые обладали некоторыми существенными характеристиками современных систем впрыска дизельного топлива с общей топливной рампой. Например, в 1913, патент на систему впрыска топлива Common Rail с механическими форсунками был выдан компании Vickers Ltd. из Великобритании [2092] . Примерно в то же время в Соединенных Штатах Томасу Гаффу был выдан еще один патент на топливную систему для двигателя с искровым зажиганием и непосредственным впрыском цилиндра с использованием электромагнитных клапанов с электрическим приводом. Расход топлива измерялся путем контроля времени открытия клапанов [2085] . Идея использования инжекторного клапана с электроприводом на дизельном двигателе с топливной системой Common Rail была разработана Бруксом Уокером и Гарри Кеннеди в конце 19 века.20s и применялся к дизельному двигателю калифорнийской компанией Atlas-Imperial Diesel Engine Company в начале 1930-х годов.

Работа над современными системами впрыска топлива Common Rail была начата в 1960-х годах Societe des Procedes Modernes D’Injection (SOPROMI) [2086] . Тем не менее, пройдет еще 2-3 десятилетия, прежде чем давление регулирующих органов подстегнет дальнейшее развитие, и технология станет коммерчески жизнеспособной. Технология SOPROMI была оценена компанией CAV Ltd. в начале 19 века.70-х годов, и было обнаружено, что он не дает больших преимуществ по сравнению с существующими системами P-L-N, использовавшимися в то время. Значительная работа по-прежнему требовалась для повышения точности и возможностей соленоидных приводов.

Дальнейшее развитие дизельных систем Common Rail началось в 1980-х годах. К 1985 году компания Industrieverband Fahrzeugbau (IFA) из бывшей Восточной Германии разработала систему впрыска Common Rail для своего грузовика W50, но прототип так и не был запущен в серийное производство, и через пару лет от проекта отказались.0032 [2096] . Примерно в то же время General Motors также разрабатывала систему Common Rail для своих легких двигателей IDI [2174] . Однако с отменой их программы создания легких дизельных двигателей в середине 1980-х дальнейшее развитие было остановлено.

Несколькими годами позже, в конце 1980-х и начале 1990-х годов, OEM-производители двигателей инициировали ряд проектов по разработке, которые затем были реализованы производителями оборудования для впрыска топлива:

• Компания Nippondenso усовершенствовала систему Common Rail для грузовых автомобилей [2093] [2094] , который они приобрели у Renault и который был введен в производство в 1995 году в грузовиках Hino Rising Ranger.
• В 1993 году Bosch — возможно, из-за некоторого давления со стороны Daimler-Benz — приобрела технологию UNIJET, первоначально разработанную усилиями Fiat и Elasis (дочерняя компания Fiat), для дальнейшей разработки и производства [2099] . Система Common Rail для легковых автомобилей Bosch была запущена в производство в 1997 году для модели Alfa Romeo 156 9 98 модельного года.0032 [194] и Mercedes-Benz C-класса.
• Вскоре после этого Лукас объявил о контрактах Common Rail с Ford, Renault и Kia, производство которых начнется в 2000 году.

• В 2003 году компания Fiat представила систему Common Rail следующего поколения, способную выполнять 3-5 впрысков/такт двигателя для двигателя Multijet Euro 4.

Дополнительную информацию об истории систем Common Rail можно найти в литературе [2178] [2940] .

Цель этих программ развития началась в конце 1980-х/начале 1990-х годов была разработка топливной системы для будущего легкового автомобиля с дизельным двигателем. В начале этих усилий было очевидно, что в будущих дизельных автомобилях будет использоваться система сгорания с непосредственным впрыском из-за явного преимущества в экономии топлива и удельной мощности по сравнению с распространенной в то время системой сгорания с непрямым впрыском. В задачи разработок входили комфорт вождения, сравнимый с комфортом автомобилей, работающих на бензине, соответствие будущим ограничениям выбросов и улучшение экономии топлива. Рассматривались три группы архитектур топливной системы: (1) распределительный насос с электронным управлением, (2) насос-форсунка с электронным управлением (EUI или насос-форсунка) и (3) система впрыска Common Rail (CR). В то время как усилия по каждому из этих подходов привели к коммерческим топливным системам для серийных автомобилей, система Common Rail давала ряд преимуществ и в конечном итоге стала доминировать в качестве основной топливной системы, используемой в автомобилях малой грузоподъемности. Эти преимущества включали:

• Давление топлива не зависит от частоты вращения двигателя и условий нагрузки. Это позволяет гибко контролировать как количество впрыскиваемого топлива, так и время впрыска, а также обеспечивает лучшее проникновение распыления и смешивание даже при низких оборотах двигателя и нагрузках. Эта особенность отличает систему Common Rail от других систем впрыска, в которых давление впрыска увеличивается с частотой вращения двигателя, как показано на рис. 1 [289] . Эта характеристика также позволяет двигателям развивать более высокий крутящий момент при низких оборотах двигателя, особенно если используется турбонагнетатель с изменяемой геометрией (VGT). Следует отметить, что, хотя системы Common Rail могут работать с максимальным давлением в рампе, поддерживаемым постоянным в широком диапазоне скоростей вращения и нагрузок двигателя, это делается редко. Как обсуждается в другом месте, давление топлива в системах Common Rail можно контролировать в зависимости от частоты вращения и нагрузки двигателя, чтобы оптимизировать выбросы и производительность, не подвергая риску срок службы двигателя.

  Рисунок 1 . Зависимость между давлением впрыска и частотой вращения двигателя в различных системах впрыска

• Снижение требований к пиковому крутящему моменту топливного насоса. По мере развития высокоскоростных двигателей с непосредственным впрыском (HSDI) большая часть энергии для смешивания воздуха с топливом исходила от импульса распыления топлива, в отличие от вихревых механизмов, используемых в более старых системах сгорания IDI. Только системы впрыска топлива под высоким давлением могли обеспечить энергию смешивания и хорошую подготовку к распылению, необходимые для снижения выбросов твердых частиц и углеводородов. Чтобы генерировать энергию, необходимую для впрыска топлива примерно за 1 миллисекунду, обычный распределительный насос должен был бы обеспечивать гидравлическую мощность почти 1 кВт за четыре (в 4-цилиндровом двигателе) импульсов по 1 мс за один оборот насоса, что создает значительную нагрузку на насос. приводной вал [922] . Одна из причин тенденции к использованию систем Common Rail заключалась в том, чтобы свести к минимуму требования к максимальному крутящему моменту насоса. В то время как требования к мощности и среднему крутящему моменту насоса Common Rail были схожими, подача топлива под высоким давлением осуществляется в аккумулятор, и, таким образом, пиковый расход (и пиковый крутящий момент, необходимый для привода насоса) не обязательно должен совпадать с событие впрыска, как в случае с насосом-распределителем. Поток нагнетания насоса можно распределить на более продолжительную часть цикла двигателя, чтобы поддерживать требуемый крутящий момент насоса более равномерным.
• Улучшено качество шума. Двигатели DI характеризуются более высоким пиковым давлением сгорания и, следовательно, более высоким уровнем шума, чем двигатели IDI. Было обнаружено, что улучшенный шум и низкие выбросы NOx лучше всего достигаются за счет введения предварительного впрыска. Легче всего это было реализовано в системе Common Rail, которая обеспечивала стабильную подачу небольшого количества запального топлива во всем диапазоне нагрузки/скорости двигателя.

###

Common rail: Компоненты, принцип работы и функции

Кунле Шонаике

Компания Bosch выпустила первую систему Common Rail в 1997 году. Система названа в честь общего резервуара высокого давления (common rail), который снабжает топливом все цилиндры. В обычных дизельных системах впрыска давление топлива должно создаваться отдельно для каждого впрыска. Однако в системе Common Rail создание давления и впрыск осуществляются раздельно, а это означает, что топливо постоянно доступно при требуемом давлении для впрыска.

Системы Common Rail имеют модульную конструкцию. Каждая система состоит из насоса высокого давления, форсунок, рампы и электронного блока управления.

Common Rail является одним из наиболее важных компонентов дизельных и бензиновых систем непосредственного впрыска. Основное различие между прямым и стандартным впрыском заключается в подаче топлива и способе его смешивания с поступающим воздухом. В системе прямого впрыска топливо впрыскивается непосредственно в камеру сгорания, минуя период ожидания во впускном коллекторе. Под контролем электронного блока топливо впрыскивается непосредственно в самое горячее место камеры сгорания, благодаря чему оно сгорает более равномерно и полно.

Основные преимущества системы непосредственного впрыска топлива с общей топливной рампой можно свести к уменьшению выбросов выхлопных газов и уровня шума, повышению эффективности использования топлива и повышению общей производительности двигателя. Система состоит из насоса высокого давления, форсунок, рампы и электронного блока управления.

Common Rail представляет собой длинный металлический цилиндр. Он получает топливо от насоса и распределяет его по форсункам под чрезвычайно высоким давлением. Повышение давления топлива является результатом конструкции новейших двигателей. Как дизельные, так и бензиновые двигатели имеют тенденцию становиться меньше и легче для повышения эффективности использования топлива и повышения производительности, что увеличивает давление топлива и устанавливает совершенно новые стандарты для производства высококачественной топливной системы Common Rail.

Во-первых, геометрическая точность компонента имеет решающее значение. Точная конструкция способствует лучшей работе системы Common Rail. Даже минимальное изменение размера или формы может привести к сбоям. Определение правильных параметров на этапе проектирования имеет важное значение, но действительно важно строго следовать им в процессе производства.

Выбор материала также является моментом, который нельзя недооценивать. Хорошие механические свойства обеспечивают прочность и предотвращают коррозию. Используемые материалы, как правило, сталь и нержавеющая сталь. Common Rail для дизельного двигателя изготовлен из стали, а Common Rail для бензинового двигателя изготовлен из нержавеющей стали, поскольку топливо слишком агрессивно, а нержавеющая сталь обладает лучшей коррозионной стойкостью, чем сталь.

Прямой впрыск Common Rail

Топливные системы большинства современных двигателей используют передовую технологию, известную как CRDi или непосредственный впрыск Common Rail. Как бензиновые, так и дизельные двигатели используют общую «топливную рампу», которая подает топливо к форсункам. Однако в дизельных двигателях производители называют эту технологию CRDi, тогда как в бензиновых двигателях она называется непосредственным впрыском бензина или послойным впрыском топлива. Обе эти технологии имеют сходство в конструкции, поскольку они состоят из «топливной рампы», которая подает топливо к форсункам. Однако они значительно отличаются друг от друга по таким параметрам, как давление и тип используемого топлива.

При непосредственном впрыске Common Rail сгорание происходит непосредственно в основной камере сгорания, расположенной в полости над днищем поршня. Сегодня производители используют технологию CRDi для преодоления некоторых недостатков обычных дизельных двигателей, которые при внедрении были вялыми, шумными и неэффективными, особенно в легковых автомобилях.

Технология CRDi работает в паре с ЭБУ двигателя, который получает данные от различных датчиков. Затем он рассчитывает точное количество топлива и время впрыска. Топливная система имеет более интеллектуальные по своей природе компоненты и управляет ими электрически/электронно. Кроме того, обычные форсунки заменены более совершенными электромагнитными форсунками с электрическим приводом. Они открываются по сигналу ECU в зависимости от таких переменных, как частота вращения двигателя, нагрузка, температура двигателя и т. д.

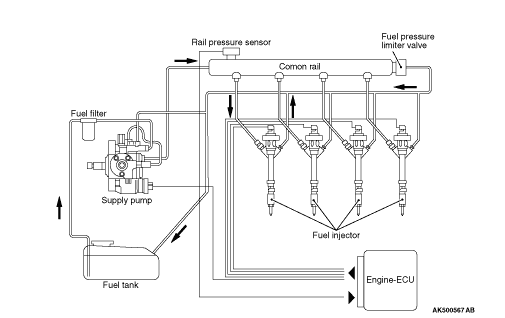

В системе Common Rail используется «общая для всех цилиндров» топливная рампа или, проще говоря, «топливораспределительная трубка». Она поддерживает оптимальное остаточное давление топлива, а также действует как общий топливный резервуар для всех форсунок. В системе CRDi топливная рампа постоянно хранит и подает топливо к форсункам с электромагнитным клапаном под требуемым давлением. Это совершенно противоположно насосу высокого давления, подающему дизельное топливо через независимые топливопроводы к форсункам в случае конструкции более раннего поколения (DI).

Принцип работы

В обычных дизельных системах впрыска давление топлива должно создаваться отдельно для каждого впрыска. Однако в системе Common Rail создание давления и впрыск осуществляются раздельно, а это означает, что топливо постоянно доступно при требуемом давлении для впрыска. Создание давления происходит в насосе высокого давления.

Насос сжимает топливо и подает его по трубопроводу высокого давления к впускному отверстию рампы, которая действует как общий резервуар высокого давления для всех форсунок — отсюда и название «коммон рейл».

Оттуда топливо распределяется по отдельным форсункам, которые впрыскивают его в камеру сгорания цилиндра.

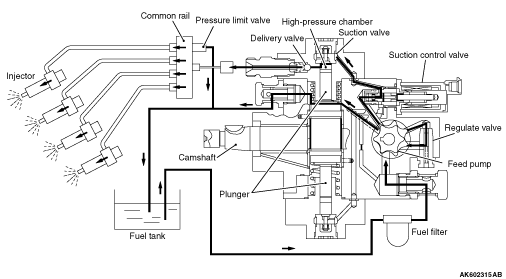

Насосы высокого давления

Насос высокого давления сжимает топливо и подает его в необходимом количестве. Он постоянно подает топливо в резервуар высокого давления (рейку), тем самым поддерживая давление в системе. Требуемое давление доступно даже при низких оборотах двигателя, так как создание давления не связано с частотой вращения двигателя. Большинство систем Common Rail оснащены радиально-поршневыми насосами. В компактных автомобилях также используются системы с отдельными насосами, которые работают при низком давлении в системе.

Форсунки

Форсунка в системе Common Rail состоит из форсунки, исполнительного механизма для пьезофорсунок или электромагнитного клапана для форсунок с электромагнитным клапаном, а также гидравлических и электрических соединений для приведения в действие иглы форсунки.

Устанавливается в каждый цилиндр двигателя и соединяется с рампой коротким трубопроводом высокого давления. Форсунка управляется электронной системой управления дизельным двигателем. Это гарантирует, что игла форсунки открывается или закрывается приводом, будь то электромагнитный клапан или пьезоэлектрический. Форсунки с пьезоприводами несколько уже и работают с особенно низким уровнем шума. Оба варианта демонстрируют одинаково короткое время переключения и обеспечивают предварительный впрыск, основной и дополнительный впрыск, чтобы обеспечить чистое и эффективное сгорание топлива в любой рабочей точке.

Компоненты CRDi

• ТНВД – нагнетает топливо до высокого давления
• Трубка высокого давления – подает топливо к форсунке
• Форсунка – впрыскивает топливо в цилиндр
• Питающий насос – всасывает топливо из топливного бака
• Топливный фильтр – фильтрует топливо
• Блок управления двигателем

Некоторые типы топливных баков также имеют отстойник топлива в нижней части фильтра для отделения воды от топлива.

Функции системы

Система впрыска дизельного топлива выполняет четыре основные функции:

Подача топлива

Элементы насоса, такие как цилиндр и поршень, встроены в корпус ТНВД. Топливо сжимается до высокого давления, когда кулачок поднимает поршень, и затем направляется в форсунку.

Регулировка количества топлива

В дизельных двигателях потребление воздуха практически постоянно, независимо от скорости вращения и нагрузки. Если количество впрыскиваемого топлива изменяется в зависимости от частоты вращения двигателя, а момент впрыска остается постоянным, мощность и расход топлива изменяются. Поскольку мощность двигателя почти пропорциональна количеству впрыска, она регулируется педалью акселератора.

Регулировка момента впрыска

Задержка воспламенения – это период времени между моментом впрыска, воспламенения и сгорания топлива и моментом достижения максимального давления сгорания. Поскольку этот период времени практически не зависит от частоты вращения двигателя, для регулировки и изменения момента впрыска используется таймер, что позволяет достичь оптимального сгорания.

Распыление топлива

Когда топливо сжимается ТНВД, а затем распыляется из форсунки, оно тщательно смешивается с воздухом, что улучшает воспламенение. Результат — полное сгорание.

Принцип работы CRDi

Насос высокого давления подает топливо под давлением. Насос сжимает топливо под давлением около 1000 бар или около 15000 фунтов на квадратный дюйм. Затем он подает топливо под давлением через трубу высокого давления на вход топливной рампы. Оттуда топливная рампа распределяет топливо по отдельным форсункам, которые затем впрыскивают его в камеру сгорания.

В большинстве современных двигателей CRDi используется система с насос-форсунками и турбокомпрессором, что увеличивает выходную мощность и соответствует строгим нормам по выбросам. Кроме того, он улучшает мощность двигателя, реакцию дроссельной заслонки, топливную экономичность и снижает выбросы. За исключением некоторых конструктивных изменений, основной принцип и работа технологии CRDi остаются в основном одинаковыми для всех устройств. Однако его производительность зависит главным образом от конструкции камеры сгорания, давления топлива и типа используемых форсунок.

Преимущества и недостатки

Преимущества

(1) Низкий уровень выбросов: Одна из причин, по которой производители автомобилей изобрели дизельные двигатели с общей топливной магистралью, заключалась в том, что правительство установило более строгие правила по выбросам углерода. Помните, когда большие дизельные грузовики выпускали в воздух много черного дыма? Вы вряд ли увидите это больше, потому что дизельный двигатель с общей топливной рампой предназначен для снижения этих выбросов. Это лучше для окружающей среды и на один шаг ближе к борьбе с глобальным потеплением.

(2) Больше мощности: Исследования показали, что автомобили с дизельным двигателем Common Rail производят на 25% больше мощности, чем традиционный дизельный двигатель. Это означает, что общая производительность дизельного двигателя будет улучшена.

(3) Меньше шума: Системы непосредственного впрыска топлива известны своим шумом во время движения. Common Rail уменьшит шум, который вы, возможно, помните. Это делает вождение более приятным для вас и окружающих на дороге.

(4) Меньше вибраций: Раньше в традиционных дизельных двигателях прямого действия ощущалась сильная вибрация. Теперь эти вибрации были уменьшены с помощью системы непосредственного впрыска Common Rail.

(5) Увеличенный пробег: Поскольку дизельный двигатель с системой впрыска топлива Common Rail обеспечивает большую мощность, это означает, что расход топлива будет меньше. В результате ваша топливная экономичность также будет лучше. Это означает меньше денег, потраченных на топливо, когда вы находитесь в дороге.

Недостатки

(1) Дорогой автомобиль: Автомобили с дизельным двигателем Common Rail будут дороже, чем автомобили с традиционным дизельным двигателем. Если вы работаете в компании, которая поставляет вам автомобиль, то это не проблема. Но если это личный автомобиль, то вы можете не захотеть тратить лишние деньги.

(2) Дорогие детали: Поскольку транспортные средства с общей топливной рампой дороже, можно ожидать, что запасные части также будут дорогими.

(3) Больше обслуживания: Дизельные двигатели с системой впрыска топлива Common Rail требуют большего обслуживания, чем традиционные дизельные двигатели. Даже если вы выполняете техническое обслуживание самостоятельно, это все равно требует больше времени, усилий и, возможно, затрат.

Взято из Интернета

Масло, специально упомянутое для обслуживания моего автомобиля Passat, — это масло castrol. Но масла мало, а если и увидишь, то довольно дорогое. Могу ли я использовать любой другой тип масла? Спасибо, сэр. Аноним

Думаю, это просто соглашение в маркетинговых целях. Если вы знаете точную спецификацию, вы можете купить любую другую марку, у которой есть спецификации.

Я хочу поблагодарить вас за самоотверженную работу по обучению всех нас. Купил подержанный автобус Тойота Хаммер 2004 года. Я знал, что двигатель вызывает подозрения, но никогда не знал, что он будет стучать так рано. Единственный вариант, предложенный механиками, — это купить новый двигатель стоимостью 1,5 миллиона найр. Это единственный выход? Абра

Новости по теме

Иногда это единственная альтернатива, которая у вас есть. Но, в зависимости от повреждения старого двигателя, вы все равно сможете его восстановить. Но только ваш механик может определить ущерб.

Общие коды

P0697: Датчик опорного напряжения ‘C’, обрыв цепи

Значение

Модуль управления имеет внутренние эталонные 5-вольтовые шины, называемые 5-вольтовыми эталонными. Каждая опорная шина обеспечивала 5-вольтовую опорную цепь для более чем одного датчика. Таким образом, неисправность одной цепи опорного напряжения 5 В повлияет на другие цепи опорного напряжения 5 В, подключенные к опорной шине. Модуль управления отслеживает напряжение на 5-вольтовых эталонных шинах.

Возможные причины

• Неисправен модуль управления двигателем
• Жгут ECM открыт или замкнут
• Цепь ECM плохое электрическое соединение
• Замыкание датчика на цепи 5 вольт
• P0698: Низкое значение опорного напряжения датчика ‘C’ в цепи

Значение

Модуль управления имеет внутренние эталонные 5-вольтовые шины, называемые 5-вольтовыми эталонными. Каждая опорная шина обеспечивала 5-вольтовую опорную цепь для более чем одного датчика. Таким образом, неисправность одной цепи опорного напряжения 5 В повлияет на другие цепи опорного напряжения 5 В, подключенные к опорной шине. Модуль управления отслеживает напряжение на 5-вольтовых эталонных шинах.

Возможные причины

• Неисправен модуль управления двигателем
• Жгут ECM открыт или замкнут
• Цепь ECM плохое электрическое соединение
• Замыкание датчика на цепи 5 вольт

P0699: Опорное напряжение датчика ‘C’ цепь высокая

Значение

Модуль управления имеет внутренние эталонные 5-вольтовые шины, называемые 5-вольтовыми эталонными. Каждая опорная шина обеспечивала 5-вольтовую опорную цепь для более чем одного датчика. Таким образом, неисправность одной цепи опорного напряжения 5 В повлияет на другие цепи опорного напряжения 5 В, подключенные к опорной шине. Модуль управления отслеживает напряжение на 5-вольтовых эталонных шинах.

Возможные причины

• Неисправен модуль управления двигателем
• Жгут ECM открыт или замкнут
• Цепь ECM плохое электрическое соединение
• Замыкание датчика на цепи 5 вольт

P0700: Неисправность системы управления коробкой передач

Значение

Модуль управления коробкой передач отслеживает неисправности датчиков и исполнительных механизмов, связанных с управлением коробкой передач. Когда TCM обнаруживает неисправность в системе управления, на модуль управления двигателем отправляется сигнал, чтобы вскоре загорелась лампочка двигателя или загорелась сервисная лампочка. ECM сохраняет код P0700, и это означает, что TCM обнаружил неисправность в органах управления коробкой передач.

Технические примечания

Поскольку код P0700 является просто информативным кодом, проверьте TCM на наличие дополнительных кодов для решения проблемы.

Возможные симптомы

• Горит лампочка двигателя (или лампочка скорого сервисного обслуживания двигателя)
• Проблемы с управляемостью
• Проблемы с переключением передач

Возможные причины

• Короткое замыкание или разрыв цепи в модуле управления коробкой передач
• Неисправен модуль управления коробкой передач

P0701: Диапазон/функционирование системы управления коробкой передач

Значение

Модуль управления коробкой передач обнаружил другие настройки диагностических кодов неисправности коробки передач. Этот код неисправности включает аварийный режим.

Возможные причины

• Неисправен модуль управления коробкой передач
• Жгут проводов модуля управления коробкой передач открыт или замкнут
• Цепь модуля управления коробкой передач плохое электрическое соединение

P0702: Модуль управления коробкой передач

Значение

Код запускается модулем управления двигателем, когда в модуле управления коробкой передач хранится код

Возможные причины

• Неисправен модуль управления коробкой передач
• Жгут проводов модуля управления коробкой передач открыт или замкнут
• Цепь модуля управления коробкой передач плохое электрическое соединение

P0703: Выключатель тормоза, работоспособность

Значение

Модуль управления двигателем обнаружил ускорение и замедление без изменения переключателя тормоза

Технические примечания

Проверьте, работает ли стоп-сигнал с педалью тормоза. Если стоп-сигналы не работают, замените или отрегулируйте выключатель тормоза.

Возможные симптомы

• Горит лампочка двигателя (или лампочка скорого сервисного обслуживания двигателя)
• Стоп-сигналы не работают

Возможные причины

• Неисправный выключатель тормоза
• Неправильно отрегулирован выключатель тормоза
• Жгут проводов тормозного выключателя открыт или замкнут
• Цепь выключателя тормоза плохое электрическое соединение

P0704: Неисправность входной цепи выключателя сцепления

Значение

Когда педаль сцепления нажата, сигнал напряжения от выключателя сцепления к блоку управления двигателем низкий. Если ECM не видит это изменение с высокого на низкое, когда автомобиль превышает 0 миль в час, ECM устанавливает код P0704.

Когда обнаружен код?

ECM не обнаружил движения в датчике положения педали сцепления

Технические примечания

Проверьте регулировку переключателя сцепления, переключатель должен открываться и закрываться при нажатии на педаль сцепления. Если переключатель отрегулирован правильно, замените переключатель сцепления, чтобы решить проблему.

Возможные причины

• Неисправный выключатель сцепления
• Неправильно отрегулирован переключатель сцепления
• Жгут проводов выключателя сцепления открыт или замкнут
• Цепь выключателя сцепления плохое электрическое соединение
• Неисправен модуль управления двигателем

P0705: Неисправность цепи датчика диапазона коробки передач

Значение

Переключатель парковочного/нейтрального положения включает в себя переключатель диапазонов коробки передач. Переключатель диапазонов коробки передач определяет положение рычага селектора, когда рычаг переключения передач находится в положении N или P, и отправляет сигнал в модуль управления коробкой передач.

Когда обнаружен код?

Переключатель диапазонов коробки передач определяет положение рычага селектора и отправляет сигнал в TCM.
