распиновка, автомобильный, полярность, штекер, контакты, гнездо

Содержание

1. Устройство и принцип работы
2. Где плюс и где минус в прикуривателе
3. Штекер
4. Гнездо
5. Зачем знать полярность
6. Признаки неправильного подключения
7. Как проверить
8. Схема подключения прикуривателя

Ведущие автоконцерны стали внедрять прикуриватели в своих автомобилях еще в 20-х гг. прошлого века. С тех пор они получили большую популярность и стали незаменимым аксессуаром на приборной панели транспортных средств. Принцип действия приборов не поменялся, но возможности и функции были расширены.

Устройство и принцип работы

Автоприкуриватель обладает простым устройством и представляет собой небольшой металлический патрон с пластиковой рукояткой и кнопкой. Под корпусом установлена нихромовая спираль, которая накаляется от электрического тока.

На панели приборов или в другой части машины расположена специальная розетка. Если вставить в нее прикуриватель и нажать на рукоять, он будет подключен к бортовой сети.

Плюсовой контакт сопрягается с центральной клеммой гнезда и спиралью устройства. Отрицательный взаимодействует с цоколем розетки и прижимным механизмом штекера. При эксплуатации прикуривателя через нихромовый элемент подается ток, что способствует его нагреву.

После достижения предельных температурных показателей происходит срабатывание термореле, а прикуриватель отключается от бортового электроснабжения.

Чтобы защитить разъем от перегорания, производители устанавливают предохранитель на 10 А. Он находится в предохранительном блоке и обозначается маркировкой «sigar» или иконкой сигареты.

С момента появления в первой половине XX в. внутреннее устройство автоприкуривателя практически не поменялось.

Ключевым преимуществом приспособления является возможность запитывания множества электроприборов, которые делают продолжительную езду комфортной и безопасной.

Однако из-за потребления большого количества энергии конструкция может выходить из строя. Кроме того, выделяют другие недостатки такого аксессуара. При частом подключении гаджетов на внутренние элементы устройства воздействует большая механическая нагрузка, что способствует их износу.

На большинстве моделей вилок установлены только подпружиненные элементы и несколько прижимных вилок. Поэтому при езде по пересеченной местности создаются естественные вибрации, которые нарушают контакт и приводят к появлению искр в прикуривателе. Подобное явление может вызвать короткое замыкание и даже привести к возгорания.

Где плюс и где минус в прикуривателе

Чтобы понять, как устроен прикуриватель, где плюс, а где минус, достаточно осмотреть его ключевые составляющие.

Плюс в прикуривателе — это его рукоять. При нажатии на кнопку электрическая цепь замыкается, а нихромовая спираль подвергается нагреву. Интересуясь, где минус у прикуривателя, следует обратить внимание на боковые стенки металлического цилиндра.

Руководствуясь информацией о полярности, можно приступить к ремонту поврежденной детали. Чтобы восстановить вышедший из строя элемент нужно:

1. Открутить гайку на тыльной стороне и демонтировать прибор.
2. Найти пластину полупроводника и снять ее (если она вызвала поломку).
3. Сделать небольшой спил на корпусе и приступить к сборке устройства.
4. Зачистить провода и обжать клеммы.
5. Убрать центральную консоль в машине и отключить подсветку.
6. Изъять блок.
7. Подключить провода с помощью соединительных клипс, соблюдая схему и полярность.
8. Протянуть провода вниз и подключить их к гнезду.
9. Поставить аксессуар на место.
10. Включить подсветку.

Штекер

Штекер предназначается для передачи напряжения в 12В/24В через розетку прикуривателя. Его корпус выполнен из пластика и обладает жилами под винт. Внутри приспособления расположен предохранитель на 8А, обеспечивающий защиту оборудования от скачков напряжения.

Технические характеристики штекера выглядят следующим образом:

1. Показатели входного напряжения — 12В/24В.
2. Максимальный диаметр используемых проводов — 7 мм.
3. Длина штекера — 83 мм.
4. Пропускная сила тока — 8 А.

Гнездо

Опытные водители знают, где на прикуривателе плюс. Он подается на центральный контакт гнезда и прижимные лапки штекера. Номинальное напряжение в разъеме современных машин составляет 12 В.

Диаметр советских гнезд отличался от иностранных. Поэтому при попытке вставить короткий штекер в такой разъем, он не доставал до центрального контакта, а внешнее устройство отказывалось работать.

Зачем знать полярность

Правильная полярность прикуривателя в авто является важным требованием при его подключении или распиновке. Поэтому каждый водитель должен знать, где расположен плюс и минус в таком полезном аксессуаре, чтобы избежать ошибок при установке и дальнейшей эксплуатации.

Признаки неправильного подключения

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

1. Повернуть ключ зажигания и активировать подачу электричества.
2. Вставить прикуриватель в разъем.
3. Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Для восстановления основной функции прикуривателя, достаточно поменять его головку. Если из строя вышла нихромовая спираль, которая подвергается износу в связи с интенсивной эксплуатацией, ее можно заменить своими руками. Главное — подобрать подходящую модель на рынке.

Если замена не устранила поломку, потребуется проверить цепь питания и осмотреть все соединения. На этапе осмотра следует убедиться:

1. Не перегорели ли контакты на корпусе прикуривателя и места подключения.
2. Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
3. Нет ли следов горения и сторонних частиц в гнезде.
4. Исправна ли вилка гнезда.

Нередко сбои в работе устройства случаются по причине повреждения предохранителя. Заменить деталь можно своими руками, не привлекая специалистов.

Если устройство перестало работать, его можно заменить своими руками. Главное — разобраться, где в прикуривателе плюс, а где минус.

Схема подключения прикуривателя

Точная схема подключения автомобильного прикуривателя зависит от его устройства и особенностей транспортного средства. Однако есть общепринятые правила и условия, которые нужно соблюдать при монтаже детали.

Стандартная расстановка деталей выглядит следующим образом:

1. АКБ.
2. Предохраняющий узел.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Нельзя соединять аксессуар напрямую с замком зажигания, поскольку система не сможет выдержать повышенную нагрузку. После прокладывания кабеля под капот, нужно соединить его с плюсовым контактом, а потом подключить предохранитель и прикрепить к клемме. Если вам не удается это сделать, подключите провод к стартеру и закрепите к выводу реле с плюсовым значением.

Конец провода нужно зачистить на 1 см, а потом установить его на клемму и зажать пассатижами. Дальше следует закрепить провод, чтобы предотвратить его расшатывание. Для этой цели можно использовать паяльник или подходящую клемму. Возле прикуривателя устанавливается выключатель и предохранитель. Такие детали повысят безопасность эксплуатации прибора.

Выключатель должен выдерживать работу с током в 1,5 раза превышающим максимальную нагрузку. Если он отсутствует, нужно поставить поблизости реле с соответствующим значением тока. Отдельные водители размещают выключатель и реле возле замка зажигания. Выключатель соединяется с управляющим контактом реле, а прикуриватель — с силовым.

Перед включением устройства, следует убедиться в правильности подключения. Разветвитель и реле должны плотно фиксироваться с корпусом. Дальше необходимо убедиться, что цепь зажигания выключена, и приступить к тестированию устройства. С помощью тестера можно оценить напряжение на неподключенной АКБ. Дальше следует надеть клемму «минус» на вывод аккумулятора и еще раз замерить напряжение. Если изменения отсутствуют, значит схема подключения была соблюдена.

• Рейтинг литых дисков
• Как проверить камеру заднего вида автомобиля
• Какой предохранитель отвечает за прикуриватель на ВАЗ 2115
• Рейтинг автокресел от 9 до 36 кг

Где в прикуривателе автомобиля плюс и минус: распиновка, полярность

Это автомобильное устройство используют даже некурящие владельцы авто. Ведь девайс обладает отменным функционалом, выходящим далеко за рамки своего названия.

В гнездо прикуривателя можно подключить следующие приборы:

• зарядку для телефона, планшета или другого электронного девайса;
• компрессор для накачки колес;
• навигационный комплекс;
• видеорегистратор;
• розетка под 12 вольт.

Содержание

1. Достоинства и недостатки
2. Полярность прикуривателя
3. Правильное подключение прикуривателя
4. Информация по распиновке и распайке
5. Схема подключения штекера прикуривателя
6. Где находится предохранитель
7. Замена предохранителя прикуривателя
8. Установка второго автоприкуривателя

Однако со временем прикуриватель может выйти из строя или потребуется его ремонт. При подключении новой запчасти необходимо соблюдать полярность проводов, знать где плюс, а где минус. В статье представлена информация и инструкция по замене или ремонту элемента.

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Полярность прикуривателя автомобиля

Порой элемент выходит из строя. Частые неисправности следующие.

1. Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
2. Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
3. Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
4. Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

• крестовая/минусовая отвертка;
• паяльная лампа с припоем;
• соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

1. Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
2. Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
3. Спиливаем выступ на внешнем корпусе.
4. Собираем автоприкуриватель в порядке обратном разборке.
5. Зачищаем провода подключения как минимум по 5 мм.
6. Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
7. Демонтируем центральную консоль для обратного подключения.
8. Отсоединяем блок подсветки.
9. Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
10. Осуществляем процесс сборки в обратной последовательности.

Информация по распиновке и распайке

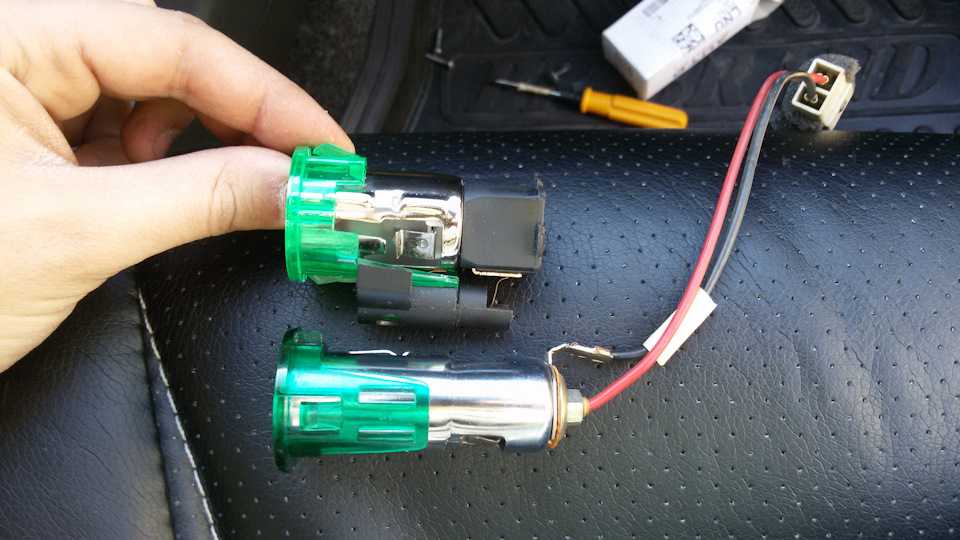

Устройство прикуривателя можно увидеть на фото. На конце детали находится клемма контакта. Внутри имеются специальные держатели, нагревательный элемент и чашка. Присутствуют лапки разъемов и возвратная пружина. А для безопасности от ожогов имеется специальный изолятор. Все это защищает пластиковый корпус.

Схема подключения штекера прикуривателя

Перед установкой новой детали надо разобраться с полярностью. Понять, где плюс, а где находится минус у прикуривателя, можно по фото.

На устройство идут три различных провода.

1. Красный уходит в аккумулятор и отвечает за дополнительные устройства типа часы.
2. Желтый, центральный, также идет к батарее. Это лампочка подсветки гнезда.
3. Черный боковой – минус, масса. Находится на корпусе детали.

Когда требуется замена прибора, то подключаться следует по схеме, что показана на фото.

Где находится предохранитель прикуривателя

Перегоревший защитный элемент может быть следствием подключения одного мощного или нескольких устройств в гнездо. Из-за этого сила тока в проводах превышает критическое значение, вследствие чего плавится предохранитель. Это может произойти из-за того, что владелец перепутал, где плюс, а где минус в прикуривателе. Лечится эта неисправность снятием перегоревшего элемента и установкой нового.

Замена предохранителя прикуривателя

Чтобы осуществить процедуру, следует располагать инструкцией для конкретного автомобиля. Каждая машина имеет собственное расположение монтажного блока и назначение предохранителей. Нужно знать, где плюс и минус.

На большинстве авто ящик находится непосредственно за передней панелью. Однако на классике предохранитель №6 отвечает за работу автоприкуривателя, а на некоторых других моделях – реле поворотов. Поэтому при ремонте следует знать, какой именно элемент мы планируем менять, и где он находится. Необходимо купить предохранитель с сопротивлением, рекомендованным производителем.

Установка второго автоприкуривателя

Многие водители испытывают нехватку дополнительного гнезда. Выходов из этой ситуации несколько. Самый простой – установить специальный разветвитель, подключающийся в стандартный разъем. Однако это может вызвать большую нагрузку на цепь и привести к перегоранию проводов и предохранителя. Поэтому некоторые автовладельцы устанавливают дополнительный автоприкуриватель.

Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

1. Выбираем подходящее место для дополнительного девайса.
2. Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
3. Прорезаем отверстие подходящего диаметра.
4. Устанавливаем новую запчасть.
5. Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
6. Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.
