Замена любого предохранителя на «Пассате СС» — это простая операция, которую может сделать каждый владелец. Это не требует специального инструмента и навыков: только внимательность, чтобы не перепутать номинал новой вставки.
Электрическая система VW Passat CC, как и любого другого современного автомобиля, очень сложная: включает множество основных и вспомогательных устройств. Чтобы защитить ее от перегрузки, на каждую линию устанавливают предохранители. Это специальные плавкие вставки, разрушающиеся под воздействием высокой температуры, вызванной превышающим нормативное значение током. Предохранители «Пассата СС» расположены в нескольких блоках и маркируются разными цветами.
Где расположены предохранители и реле на «Пассате СС»
Предохранители VW Passat CC находятся в нескольких основных блоках, расположенных в зависимости от того, где проходят цепи, которые они контролируют. В это число включены также реле:
- на торце приборной панели со стороны водителя и со стороны пассажира;
- в багажнике;
- в подкапотном пространстве.
Сюда относят также блок реле и главный предохранительный блок.
Подкапотный модуль
Этот модуль предохранителей Volkswagen Passat CC располагается в левой части монтажного пространства автомобиля, если смотреть с места водителя, и включает два отдела:
- Монтажный, где расположены стандартные элементы и реле.
- Главный, в котором находятся плавкие вставки повышенной мощности. Они отвечают за контроль перегрузки генератора, системы ABS, вентилятора на радиаторе охлаждения, рулевого электромеханического усилителя.
На предохранители наносят максимальное значение тока, на который они рассчитаны (в амперах).
Салонный модуль
На Passat CC салонный блок предохранителей разделен на две части. Они разнесены по торцам приборной панели со стороны водителя и пассажира. Чтобы снять крышку, можно использовать любой подходящий плоский предмет. Его потребуется вставить в специальный паз. Под крышками, как правило, есть пинцет для извлечения вставок из гнезда.
Модуль со стороны пассажира может иметь различную конструкцию, в зависимости от года выпуска автомобиля. В салоне под приборной панелью около водителя находится отделение, в котором расположены реле.
Дополнительный блок
Дополнительный блок размещен в правой части багажника для модификаций с установленным сзади аккумулятором. Здесь находится набор плавких вставок, рассчитанных на защиту коммутационного блока и системы управления бортовой сетью, а также управляющие реле.
Распиновка предохранителей и реле на Passat CC
Для замены нужного предохранителя и реле требуется знать их предназначение. Случается, что несколько элементов отвечают за одну цепь или один — за работу нескольких потребителей.
Подкапотный модуль имеет такой вид:
Схема подкапотного модуля. Источник фото: https://vwts.ru/forum/topic/247125/
Подкапотный модуль ч. 1
Подкапотный модуль ч. 2
Реле А1 отвечает за подачу тока на контакты 30.
Реле А2-А4 являются запасными.
Главный блок находится на боковой стенке подкапотного модуля:
Схема главного блока подкапотного модуля. Источник фото: https://nissan-modus.ru/komplektatsii/predohraniteli-folksvagen-passat-b6-gde-nahodyatsya-zamena.html
Главный блок

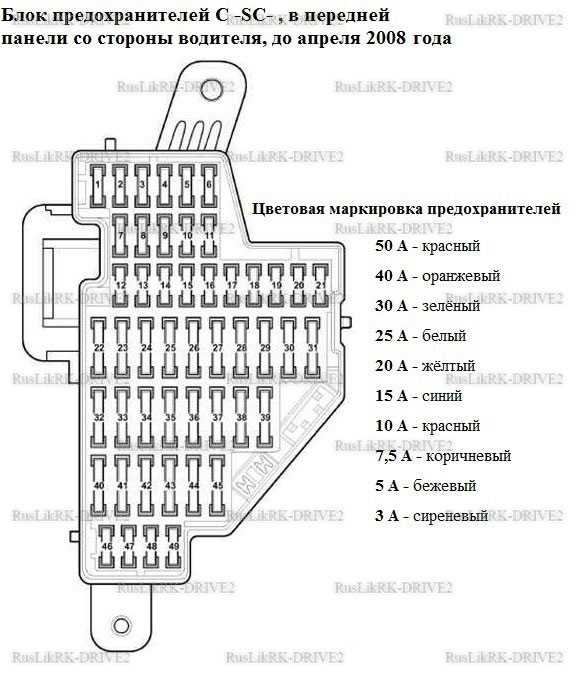

Левый модуль со стороны водителя:
Схема левого модуля со стороны водителя. Источник фото: https://vwts.ru/forum/topic/247165/
Левый модуль
Правый модуль со стороны пассажира:
Схема правого модуля со стороны пассажира. Источник: https://www.drive2.ru/l/539927555398959436/
Правый модуль
Какие предохранители меняют чаще всего
Бортовая электрическая система на «Фольксвагене Пассат СС» довольно надежная: плавкие вставки вылетают редко, но это все же случается. По отзывам владельцем, слабое место – освещение салона и бардачка. Нередко проблемы возникают с прикуривателем и насосом омывателя передних стекол. Больше системных неисправностей не выявлено.
Инструкция по проверке и замене предохранителя
При отключении любого узла, связанного с электричеством, первое, что нужно сделать — проверить предохранитель, который должен разъединить цепь при ее перегрузке.
Для этого нужно определить, какой элемент отвечает за работу вышедшего из строя механизма, после чего подготовить запасной, такого же номинала. Приступая к работе, следует выключить все неработающее оборудование и зажигание.
Замена в блоке моторного отсека:
- Поднять крышку капота.
- Открыть коробку, сдвинув кнопку ее замка вперед. Снять ее движением вверх.
- Требуется осмотреть предохранитель и убедиться, что он перегорел: стал почерневшим или сквозь прозрачную часть видно, что плавкая вставка разрушилась.
- При помощи пластикового пинцета в крышке или другим инструментом аккуратно вынуть вставку.
- На освободившееся место установить новый элемент такого же цвета и номинала.
- Закрыть крышку блока и капот, включить зажигание, проверить работу системы.
Для салонного блока:
Читайте также: Инструкция по разбору ключа «Фольксваген Пассат Б6»
- Вставить пластиковую часть ключа или плоскую отвертку в выемку блока, где находится сгоревший предохранитель.
- Из крышки извлечь пластиковые щипцы или воспользоваться пинцетом.
- Вынуть вышедший из строя элемент.
- Осмотреть его, убедиться, что он вышел из строя – почернел или расплавился.
- Заменить его на такой же по цвету и номиналу.
- Закрыть панель блока.
Аналогично производят замену и в дополнительном блоке.
Замена любого предохранителя на «Пассате СС» — это простая операция, которую может сделать каждый владелец. Это не требует специального инструмента и навыков: только внимательность, чтобы не перепутать номинал новой вставки. Но нужно учитывать, что причина перегорания — критическое превышение номинального значения тока в цепи, которую предохранитель контролирует. Соответственно, после замены требуется провести диагностику системы в целом или цепей, за которые отвечает сгоревшая вставка, чтобы обнаружить и определить неполадку.
Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.
com/
блок предохранителейПассат ССПредохранителиФольксваген Пассат
0
Предохранители Фольксваген Пассат (B7), 2010
09.11.2020
Большинство цепей питания электрооборудования немецкого седана и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.
Рассмотрены схемы Фольксваген Пассат (Б7) 7-го поколения 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
Схема расположения монтажных блоков
Элементы: №1. Блок предохранителей в салоне с пассажирской стороны, №2. Блок около АКБ, №3. Блок за обшивкой в багажнике, №4. Блок предохранителей в салоне с водительской стороны, №5. Салонное реле, №6.
Монтажный блок в подкапотном пространстве, №7. Блок силовых предохранителей
В подкапотном пространстве
Монтажные блоки расположены слева, около АКБ.
| Схема предохранителей и реле в моторном блоке Пассат б7 (№6 на картинке) | ||
|---|---|---|
| Тип 1 | ||
| № | Назначение | Ток, А |
| SB1 | Блок Mechatronik КП DSG | 15 |
| SB2 | Блок управления ABS | 30 |
| SB3 |
| 20 |
| SB4 | Блок управления системы распознавания прицепа | 20 |
| SB5 |
| 5 |
| SB6 |
| 5/15 |
| SB7 |
| 15/30 |
| SB8 | Блок Mechatronik КП DSG | 30 |
| SB9 | Блок управления рулевой колонки | 5 |
| SB10 |
| 20 |
| SB11 | Блок управления в комбинации приборов (только а/м с системой Старт-стоп) | 5 |
| SB12 | Блок управления электроники управления мобильного телефона, Антенны, Тв-тюнера, Цифрового спутника. | 5 |
| SB13 |
| 10/30 |
| SB14 | Блок управления двигателя | 25/30 |
| SB15 | Диагностический интерфейс шин данных | 5/10 |
| SB16 |
| 15/10 |
| SB17 | Реле малой мощности нагрева, Циркуляционный насос ОЖ, Запорно-предохранительный клапан 1 газового баллона | 40 |
| SB18 | Датчик качества топлива, Клапан высокого давления для работы на газе | 10/15/30 |
| SB19 | Усилитель | 30 |
| SB20 |
| 5/10/15 |
| SB21 | Блок управления дополнительного отопителя | 20 |
| SB22 | Блок управления электродвигателя стеклоочистителя | 30 |
| SB23 |
| 5/10 |
| SB24 | Блок управления датчика выброса окислов азота, Нагревательный элемент лямбда-зонда | 10/15 |
| SB25 | Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты | 40 |
| SB26 | 40 | |
| SB27 | Нагревательный элемент ветрового стекла | 60 |
| SB28 | Электродвигатель насоса вторичного воздуха, Блок управления свечей накаливания | 40/50 |
| SB29 | Блок управления бортовой сети предохранителей, Реле разгрузки контакта X | 50 |
| SB30 | Блок управления бортовой сети предохранителей | 50 |
| A1 | Реле системы управления двигателем | |
| A2 | — | |
| Тип 2 | ||
| № | Расшифровка | Ток, А |
| SB1 | Блок управления автоматической коробки передач, Блок Mechatronik КП DSG | 5/15 |
| SB2 | Блок управления ABS | 30 |
| SB3 | Центральный блок управления системы комфорта, Блок управления системы распознавания прицепа | 20 |
| SB4 | Блок управления бортовой сети | 5 |
| SB5 | Звуковой сигнал | 20 |
| SB6 | Катушки зажигания с выходными каскадами | 20 |
| SB7 |
| 15/5 |
| SB8 | Блок управления вентилятора радиатора, Клапан газораспределения, Клапан эжекционного насоса, Клапан заслонки во впускном коллекторе | 10 |
| SB9 | Реле циркуляционного насоса | 5 |
| SB10 | Реле питания 2 Motronic, нагревательный элемент лямбда-зонда | 10 |
| SB11 | Блок управления двигателя | 25/30 |
| SB12 | Не используется | |
| SB13 | ||
| SB14 | ||
| SB15 | Циркуляционный насос | 10 |
| SB16 | Блок управления рулевой колонки | 5 |
| SB17 | Блок управления комбинации приборов | 5 |
| SB18 | Усилитель, Блок управления для спецавтомобилей | 30 |
| SB19 | Головное устройство, Блок управления с дисплеем радионавигационной системы | 15/20 |
| SB20 | Мобильный телефон, ТВ, цифровой спутник | 20 |
| SB21 | ТВ-тюнер, Цифровой спутниковый радио тюнер | 10 |
| SB22 | Блок управления мультимедийной системы | 7,5 |
| SB23 |
| 10/5 |
| SB24 | Диагностический интерфейс шин данных | 5/10 |
| SB25 | Не используется | |
| SB26 | Блок управления двигателя, Реле питания Motronic | 10 |
| SB27 | Не используется | |
| SB28 | ||
| SB29 | ||
| SB30 | Блок управления дополнительного отопителя | 20 |
| SB31 | Блок управления электродвигателя стеклоочистителя | 30 |
| SB32 | Клапан давления наддува | 10 |
| SB33 | Регулятор давления топлива, Нагревательный элемент лямбда-зонда | 15 |
| SB34 | Не используется | |
| SB35 | Реле для работы в режиме автономного отопителя | 20 |
| SB36 | Не используется | |
| SB37 | ||
| SB38 | ||
| SB39 | ||
| SB40 | ||
| SB41 | ||
| SB42 | ||
| SB43 | ||
| SB44 | Диагностический насос топливной системы | 10 |
| SB45 | Лямбда-зонд | 10 |
| SB46 | Нагревательный элемент лямбда-зонда 1 после катализатора | 10 |
| SB47 | Блок управления бортовой сети, Ближний свет фар, Габаритные огни | 40 |
| SB48 | 40 | |
| SB49 | Блок управления бортовой сети предохранителей | |
| SB50 | Не используется | |
| SB51 | Реле большой мощности нагрева | 60 |
| SB52 | Нагревательный элемент ветрового стекла | 60 |
| SB53 |
| 50 |
| SB54 |
| 50 |
| Реле | ||
| А1 | Реле запорных газовых клапанов | |
| А2 | Реле прокачки ОЖ после выкл. двигателя | |
| А3 | Резерв | |
| А4 | Главное реле | |
| Силовой блок Фольксваген Пассат Б7 (№7 на схеме в начале) | ||
|---|---|---|
| Тип 1 | ||
| № | Назначение | Ток, А |
| SA1 | Генератор | 150 |
| SA2 | Электродвигатель электро — усилителя рулевого управления | 80 |
| SA3 | Блок управления вентилятора радиатора | 50/80 |
| SA4 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа | 60 |
| SA5 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа | 60/80 |
| SA6 | Блок предохранителей слева / справа | 80/100 |
| SA7 |
| 60/100 |
| SA8 | Блок управления ABS | 40 |
| Тип 2 | ||
| № | Описание | Ток, А |
| SA1 | Генератор | 150/180 |
| SA2 | Электродвигатель электро — усилителя рулевого управления | 80 |
| SA3 | Блок управления вентилятора радиатора | 50/80 |
| SA4 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа | 80/100 |
| SA5 | Блок предохранителей справа (до апреля 2008 года), Термопредохранитель 1 регулировки положения сиденья водителя | 80 |
| SA6 | Блок предохранителей слева / справа | 80/100 |
| SA7 | ABS | 40 |
| Схема элементов коммуникационного блока реле | |
|---|---|
| № | Описание |
| 1 | Реле стартера 1 (643) — только для а/м с системой Старт-стоп |
| 2 | Блок управления свечей накаливания (457) |
| 3 | Не используется |
| 4 | Реле малой мощности нагрева (53) |
| 5 | Реле большой мощности нагрева (100) |
| 6 | Реле стартера 2 (489) — только для а/м с системой Старт-стоп |
В салоне
В салоне расположено три монтажных блока.
Один со стороны водителя.
Второй со стороны пассажира.
Салонные блоки реле находятся в приборной панели за обшивкой с водительской стороны.
| Описание предохранителей в блоке со стороны водителя Фольксваген Пассат Б7 | ||
|---|---|---|
Общий вид. | ||
Схема. | ||
| № | Описание | Ток, А |
| 1 | Шторки заднего стекла, Датчик высокого давления, Датчик загрязнения воздуха, Датчик уровня и температуры масла, Реле приточного вентилятора | 10 |
| 2 | Клавиша отключения ASR и ESP, Кнопка AUTO HOLD, Блок АБС, Блок управления электромеханического стояночного тормоза | 5 |
| 3 | Реле электропитания, Нагревательный резистор системы вентиляции картера двигателя, Клапан подачи газа | 10 |
| 4 | Блок управления системы электронного регулирования демпфирования, Диагностический разъём, Клавиша режима старт-стоп, Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления распознавания прицепа, Блок управления парковочного автопилота, Передняя камера вспомогательных систем водителя | 10 |
| 5 | Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления левой фары | 10 |
| 6 | Блок управления системы полного привода | 10 |
| 7 | Блок управления комбинации приборов, Диагностический интерфейс шин данных | 5 |
| 8 | Блок управления правой фары, Исполнительный электродвигатель корректора правой фары | 10 |
| 9 | Блок управления подушек безопасности, Блок управления системы определения занятости сиденья, Контрольная лампа отключения подушки безопасности переднего пассажира | 10 |
| 10 | Переключатель Tiptronic, Расходомер воздуха, Блок управления топливного насоса , Блок управления топливного насоса, Реле питания Motronic, Блок управления двигателя, Реле стартера | 10 |
| 11 | Клавиша аварийного регистратора данных, Зеркало с таксометром, Тахограф | 5 |
| 12 | Блок управления двери водителя, Блок управления двери переднего пассажира, Блок комфорта | 10 |
| 13 | Выключатель освещения, диагностический разъём, Селектор, Блок управления ABS | 10 |
| 14 | Сирена сигнализации | 10 |
| 15 | Датчик дождя и освещённости, Реле обогрева заднего стекла, Реле обогрева ветрового стекла, Блок управления Climatronic, Блок управления климатической установки, Блок управления камеры заднего вида, | 10 |
| Блок управления включения клемм и пуска двигателя | ||
| 16 | Электронный замок зажигания, Блок управления электронной системы блокировки рулевой колонки, Блок управления включения клемм и пуска двигателя | 10 |
| 17 | Блок управления двери водителя, Блок управления задней двери со стороны водителя | 15 |
| 18 | Блок управления бортовой сети, Стабилизатор напряжения, Блок управления двигателя, Реле 2 электропитания | 3 |
| 19 | Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления ассистента движения по полосе, Блок управления парковочного автопилота | 7,5 |
| 20 | Панель управления системы открывания гаражных ворот | 5 |
| 21 | Блок управления задней шторки | 10 |
| 22 | Блок управления электромеханического стояночного тормоза | 20 |
| 23 | Блок управления распознавания прицепа | 15 |
| 24 | Блок управления электромеханического стояночного тормоза | 20 |
| 25 | Блок управления распознавания прицепа | 20 |
| 26 | Блок управления бортовой сети | 20 |
| 27 | Реле топливного насоса | 15/20 |
| 28 | Блок управления задних дверей, Центральный блок управления систем комфорта | 30 |
| 29 | Блок управления подогрева задних сидений | 20 |
| 30 | Блок управления сдвижного люка | 20 |
| 31 | Инвертор с розеткой, 12 В - 230 В | 30 |
| 32 | Блок управления бортовой сети (обогрев заднего стекла) | 30 |
| 33 |
| 30 |
| 34 | Блок управления подогрева передних сидений | 25 |
| 35 |
| 15 |
| 36 | Выключатель регулировки поясничного подпора сиденья, Клавиша регулировки угла наклона подушки сиденья, Клавиша регулировки положения спинки сиденья, Реле электропитания прицепа | 15 |
| 37 | Блок управления распознавания прицепа, Блок управления 2 крышки багажного отсека | 20/30 |
| 38 | Реле приточного вентилятора, Блок управления приточного вентилятора, Climatronic | 40 |
| 39 | Многофункциональный переключатель (только для а/м с 6-ступенчатой АКП), Блок управления автоматической коробки передач, Выключатель фонарей заднего хода, Блок Mechatronik КП DSG | 5/15 |
| 40 | Реле зарядки второй АКБ, Насос стеклоомывателя, Электродвигатель очистителя заднего стекла | 20 |
| 41 | Предохранитель прикуривателя Пассат | 20 |
| 42 | Розетка 12 В | 15 |
| 43 | Блок управления дополнительного отопителя (только при наличии второй АКБ) | 20 |
| 44 | Блок управления двери водителя и пассажира | 30 |
| 45 | Реле для работы в режиме автономного отопителя (только при наличии второй АКБ) | 20 |
| 46 | Не используется | |
| 47 | Приемопередающее устройство телефона (только а/м с системой Старт-стоп) | 10 |
| 48 | Блок управления в комбинации приборов (только а/м с системой Старт-стоп) | 5 |
| 49 | Не используется | |
| Схема предохранителей в блоке со стороны пассажира | ||
|---|---|---|
| № | Защищаемая цепь | Ток, А |
| 1 | Блок управления двери багажного отсека, Блок управления распознавания прицепа | 15/30 |
| 2 | Блок управления 2 двери багажного отсека, Блок управления распознавания прицепа | 15/30 |
| 3 | Блок управления шторки люка, Блок управления распознавания прицепа | 10/30 |
| 4 | БУ системы электронного регулирования демпфирования | 15 |
| 5 | Не используется | |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | ||
| 13 | Спецавтомобили | |
| 14 | ||
| 15 | ||
| 16 | Зарядное устройство портативной рации либо карманного фонаря | |
| 17 | Спецавтомобили | |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | ||
| 24 | ||
| Схема салонных блоков реле | |
|---|---|
| Нижний блок реле | |
| № | Назначение |
| 1 | Реле обогрева заднего стекла (645) |
| 2 | Реле электропитания клеммы 15 (645) |
| 3 | Реле двухтонового звукового сигнала (646), Реле системы очистки фар (646) |
| 4 | Реле электропитания прицепа (с мая 2012 года) |
| 5 | Реле разгрузки контакта X (644) |
| Верхний блок реле | |
| № | Назначение |
| 1 | Реле приточного вентилятора (Climatic с автономным отопителем) |
| 2 | Реле для работы в режиме автономного отопителя (Climatic с автономным отопителем) |
| 3 | Реле для работы в режиме автономного отопителя (Дизельный двигатель с автономным отопителем) |
| 4 | Нет |
| 5 | Реле прокачки ОЖ после выкл. двигателя (только 1,8л / 2,0л TFSI), Реле электропитания |
| 6 | Реле электропитания клеммы 50 (не для а/м с системой Старт-стоп) |
| 7 | Реле 2 электропитания (не для а/м с системой Старт-стоп) |
| 8 | |
В багажнике
Только у моделей с установленной в багажном отделении АКБ.
| № | Назначение | Ток, А |
| SF1 | Блок предохранителей слева / справа | 30 |
| SF2 | Предохранители в коммутационном блоке | 80 |
| SF3 | Электропитание коммутационного блока | 125 |
| SF4 | Блок управления бортовой сети | 5 |
| Общее расположение электронных блоков управления Пассат B7 | |
|---|---|
| № | Компонент |
| 1 | блок управления ABS |
| 2 | блок управления кондиционером |
| 3 | Блок управления дополнительным отопителем — Внутренняя часть переднего правого крыла |
| 4 | АКБ (некоторые модели) |
| 5 | АКБ (некоторые модели) — левая часть багажного отделения |
| 6 | Диагностический разъем (DLC) |
| 7 | Блок диагностики |
| 8 | Блок управления электрооборудованием двери водителя |
| 9 | Блок управления электрооборудованием левой задней двери |
| 10 | Блок управления электрооборудованием двери пассажира |
| 11 | Блок управления электрооборудованием правой задней двери |
| 12 | Электронный блок управления двигателем (ЕСМ) — на резонаторе системы впуска |
| 13 | Электронный блок управления 4WD — на муфте Haidex |
| 14 | Блок управления топливным насосом — под задним правым сиденьем |
| 15 | Блок предохранителей /реле, моторный отсек 1 — 2 |
| 16 | |
| 17 | Блок предохранителей /реле, моторный отсек 3- под блоком предохранителей /реле в моторном отсеке 1 |
| 18 | Блоки предохранителей /реле, салон 1 — 5 |
| 19 | |
| 20 | |
| 21 | |
| 22 | |
| 23 | Блок предохранителей /реле, багажник 1 — 3,6 FSI |
| 24 | Блок предохранителей /реле, багажник 2- система стоп-старт |
| 25 | Блок управления корректором фар |
| 26 | Резистор электродвигателя вентилятора отопителя — в блоке отопителя |
| 27 | Звуковой сигнал |
| 28 | |
| 29 | Блоки управления системой слежения за разметкой — за задним бампером |
| 30 | |
| 31 | Многофункциональный блок управления функции: Управление электрической нагрузкой, лампы наружного освещения, лампы подсветки пространства для ног, топливный насос, обогреватель заднего стекла, обогреватель лобового стекла, указатели поворота/аварийная сигнализация, очиститель заднего стекла |
| 32 | Многофункциональный блок управления функции: Противоугонная система, центральный замок. привод открывания лючка заливной горловины топливного бака, иммобилайзер, Система дистанционного управления центральным замком, люк |
| 33 | Датчик температуры окружающего воздуха |
| 35 | Блок управления стояночным тормозом |
| 36 | Блок управления усилителем рулевого управления — на рулевой рейке |
| 37 | Блок управления подогревом сиденья — под сиденьем водителя |
| 38 | Блок управления электрооборудованием рулевой колонки — на рулевой колонке |
| 39 | Блок управления блокировкой рулевой колонки — на рулевой колонке |
| 40 | Блок управления системой стоп-старт |
| 41 | Электронный блок управления SRS |
| 42 | Блок управления подвеской-правая часть багажного отделения |
| 43 | Блок управления электрооборудованием прицепа — левая часть багажного отделения |
| 44 | Электронный блок управления трансмиссией (ТСМ) (трансмиссия DSG) |
| 45 | Электронный блок управления трансмиссией (ТСМ) (АКПП)- Внутренняя часть крыла (переднего левого) |
Материалы по теме
У меня не работает круиз-контроль
У меня не работает круиз-контроль — Volkswagen Passat 2012 .
..
Задайте вопрос, получите ответ как можно скорее!
☰
×
ЗАПРОСИТЬ ЦЕНУ
спросил
Карен
на
15 ноября 2016 г.
Есть ли предохранитель, который управляет круиз-контролем в volkswagen pass 2012
Пробег моей машины 24000 миль.
В моей машине установлена автоматическая коробка передач.
| Круиз-контроль не работает Осмотр | $94,99 — $114,99 | Получить предложение |
| Или для любого другого авторемонта | Получить предложение |
John Hege
Автомеханик
40 лет опыта
Ваш автомобиль оснащен электронной дроссельной заслонкой, которая управляется электронным блоком управления двигателем (ECU).
Таким образом, круиз-контроль встроен в систему управления двигателем и не имеет отдельного предохранителя. Есть несколько вещей, которые будут препятствовать работе круиз-контроля. Наиболее распространенной причиной неработающего круиз-контроля является неисправный выключатель стоп-сигнала. Выключатель стоп-сигналов имеет две цепи, и если одна из них выйдет из строя, круиз работать не будет. Стоп-сигналы могут все еще работать, поэтому вы не можете проверить это, посмотрев на огни. Аналогичным образом, если есть неисправность в датчике положения дроссельной заслонки или в самом корпусе дроссельной заслонки, круиз не включится из соображений безопасности. Любой из этих сбоев может не загораться сигнальной лампой, поэтому единственный способ определить это — подключить сканер и проверить наличие кодов. Попросите механика осмотреть вашу систему круиз-контроля и рассказать вам, что нужно для ее ремонта.
Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо.
Пожалуйста, смотрите наш
условия обслуживания
подробнее
Получите мгновенную смету для вашего автомобиля
К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены
Узнать цену
Механик со стажем?
Зарабатывайте до
$70/час
Подать заявку
Что спрашивают другие
Несколько кодов пропусков зажигания и жесткое переключение передач
Здравствуйте. Я бы начал с проверки компрессии (https://www.yourmechanic.com/article/how-to-do-a-compression-test-by-robert-tomashek). Из кодов (https://www.yourmechanic.com/article/how-to-read-and-understand-check-engine-light-codes-by-jason-unrau) вы добираетесь до того, как работает и звук, который вы слышите, звучит так, как будто у вас отказало седло клапана. Когда…
2008 VW Passat Komfort пропускает зажигание, может ли это быть катушка двигателя? Сколько может стоить исправить?
Это правда, что машине, на которую вы смотрите, может понадобиться только катушка зажигания.
Также верно, что ему может понадобиться модуль зажигания, топливная форсунка, впускной коллектор или даже клапан может быть поврежден. Много раз я…
Nissan Pathfinder SE 2006 года перегревается. Я заменил радиатор и термостат, все еще греется. Тем не менее, когда я еду te
Привет. Вполне возможно, что у вас либо есть препятствие в системе охлаждающей жидкости (возможно, сердцевина отопителя, если ваш обогреватель также не работает должным образом), либо у вас есть пузырьки воздуха, попавшие в трубопроводы охлаждающей жидкости. Лучший способ…
Вибрация при переключении передач автомобиля
Существует много возможных причин, поэтому автомобиль должен пройти дорожные испытания как часть диагностики вибрации (https://www.yourmechanic.com/services/car-is-shaking). -или-вибрационный-осмотр). Если причина банальна (например, дисбаланс колес, отрыв ремня шины), диагностика и устранение…
Автоматически ли включается и отключается автомобильный кондиционер без климат-контроля?
Системы кондиционирования воздуха, в которых используются компрессоры постоянного рабочего объема, будут циклически включаться и выключаться (компрессор) в зависимости от потребности в охлаждении.
Однако, если в вашем автомобиле установлен компрессор с переменным рабочим объемом, компрессор вряд ли когда-нибудь заработает просто потому, что…
2000 Утечка гидроусилителя руля Mercury Sable
Здравствуйте, и спасибо, что написали. Проточный фильтр автомобиля находится в блоке, который либо защелкивается, либо имеет быстроразъемное соединение. Если вам удастся найти утечку, вы сможете определить, не засорился ли фильтр…
Заедание рычага переключения передач Ford F150 1992 года выпуска
Привет! позиция. Если это удалось, начните двигаться назад к рычагу переключения передач на колонке. Снова подключите кабель…
Крыша моего camaro ss 2016 не закрывается и не открывается должным образом, а на предупреждающем знаке указано, что возможно только ручное управление
это по-прежнему будет покрываться вашей гарантией. Этому автомобилю нет и двух лет, так что есть.
..
Машина не заряжается по какой-то причине
Заявлено Джеффом Энгстремом
Статьи по Теме
Справочник покупателя по Mini Cooper Coupe 2012 года
Mini Cooper Coupe 2012 года имеет характерный стиль, который предлагает своим пассажирам динамичную и быструю езду. Целью купе является предоставление покупателям альтернативы Porsche Cayman, Audi TT Coupe и… вы можете подумать, что вам придется смириться с пожирающим бензин монстром, таким как Suburban или Chevy Tahoe, но на самом деле это не так. С Honda 2012 года…
Путеводитель покупателя по Nissan Titan 2012 года
Выпустив Titan 2012 года, компания Nissan продолжает свое продвижение на отечественную территорию. Эта модель оправдывает свое название, но внутри она также весьма впечатляет. Даже если вы находитесь на рынке и обычно не рассматриваете грузовик,…
Просмотрите другой контент
Города
Оценки
Техническое обслуживание
VW T3 Список предохранителей и реле, поздний блок предохранителей 85>
Где-то в начале 80-х VW начал постепенно отказываться от старого надежного «блока предохранителей» и заменял его тем, что VW теперь назвал бы «Central Electrics».
Мало того, что они избавились от старых, ненадежных керамических предохранителей, они также разработали стандартный элемент, который можно было использовать во всем модельном ряду VW и адаптировать для модели, в которую он был вставлен.
Эта деталь устанавливалась на целый ряд автомобилей VW Golf, Jetta, Caddy, Corrado, Passat, а также на T3.
С течением времени технологии меняются, и возникают проблемы, когда детали устанавливались в течение длительного времени, производители автомобилей постоянно модифицируют и меняют свой инвентарь, вы можете обнаружить, что номера деталей или контрольные номера изменились, но любой дилер VW или запасные части поставщик сможет сообщить вам о любых заменах.
VW, а также идентифицируя реле и блоки управления по их номеру детали, они также использовали печатные коды на видимой стороне реле или блока управления, они отмечены в столбце «Номер управления»
Мест. | Функция реле | Контроль № | Номер детали |
| 1 | Не используется | – | – |
| 2 | Не используется | – | – |
| 3 | Блок управления предупреждением о низком уровне охлаждающей жидкости | 43 | 191 919 376 А |
| 4 | Реле замедления (jx и ky) | 251 919 082 | |
| 5 | Реле замыкания контактов вентилятора для фургонов с кондиционером | 53 | 321 919 505 А |
| 5 | Электрический вентилятор | 141 951 253 Б | |
| 6 | Двухтональный рупор | 53 | 141 951 253 Б |
| 7 | Противотуманная фара | 53 | 141 951 253 Б |
| 8 | Предохранительное реле x контакт | 100 | 191 937 503 |
| 9 | Не используется | – | – |
| 10 | Не используется | – | – |
| 11 | Блок управления омывателем заднего стекла | 191 955 529 | |
| 12 | Блок управления указателями/аварийными огнями | 191 953 277 А | |
| 12 | Блок управления указателями/аварийными огнями (с фаркопом) | 431 953 231 | |
| 12 | Блок управления указателями поворота/аварийки (с указателем поворота на крыше) | 211 953 231 К | |
| 13 | Омыватель фар | 701 955 200 | |
| 14 | Вращающийся аварийный фонарь | 281 941 587 | |
| 15 | Предохранитель подсветки приборов | ||
| 16 | Предохранитель заднего противотуманного фонаря | ||
| 17 | Не используется | – | – |
| 18 | Блок управления подогревом сиденья | 443 919 533 | |
| 18 | Зуммер (скорая помощь) | 3A0 951 307 | |
| 19 | Люминесцентная трубка | 441 941 583 С | |
| 20 | Доп. расположение предохранителя | ||
| 21 | |||
| 22 | |||
| 23 | Доп. расположение предохранителя | ||
| 24 | Электрические стеклоподъемники | 431 951 253 Н | |
| 25 | Индикаторы/аварийные огни для фар (скорая помощь) | 111 953 227 Д | |
| 25 | Круиз-контроль | 321 963 141 А | |
| 26 | Термовыключатель для электростеклоподъемников | 443 937 105 |
| Предохранитель № | Компонент(ы). | Рейтинг. | |
| 1 | Вентилятор радиатора. | 30 А | |
| 2 | Стоп-сигналы. | 10 А | |
| 3 | Лампы для чтения, внутренние лампы, косметическое зеркало, часы, прикуриватель, радио. | 15 А | |
| 4 | Система аварийного освещения. | 15 А | |
| 5 | Запасной. | – – – – – – – – | |
| 6 | Противотуманные фары. | 15 А | |
| 7 | Левые боковые/задние фонари. | 10 А | |
| 8 | Правые боковые/задние фонари. | 10 А | |
| 9 | Правая фара дальнего света. | 10 А | |
| 10 | Левая фара дальнего света. | 10 А | |
| 11 | Переключатель стеклоочистителей и омывателей. | 15 А | |
| 12 | 2-й обогреватель, электрические стеклоподъемники, круиз-контроль, электрические зеркала, кондиционер, задний стеклоочиститель | 20 А | |
| 13 | Вентилятор свежего воздуха. | 20 А | |
| 14 | Обогрев заднего стекла, подогрев зеркал, выключатель света. | 20 А | |
| 15 | Фонари заднего хода. | 10 А | |
| 16 | Звуковой сигнал(ы) | 15 А | |
| 17 | Электродвигатель стеклоочистителя. | 10 А | |
| 18 | Контрольная лампа тормозной системы, подогрев сидений, круиз-контроль, система предупреждения о непристегнутом ремне. | 10 А | |
| 19 | Индикаторы. | 10 А | |
| 20 | Подсветка номерного знака, омыватели фар. | 10 А | |
| 21 | Левый ближний свет. | ||
