Предохранители Митсубиси Аутлендер XL, 2007
06.08.2019
Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом, в салоне и в багажнике.
Рассмотрены схемы Митсубиси Аутлендер XL, Пежо 4007, Ситроен C-CROSSER 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с бензиновыми двигателями: 2.4 Л R4 (4В12), 3.0 Л V6 (6В31), дизельным двигателем 2.2 Л R4 (4HN).
В салоне
Находится с водительской стороны. Для получения доступа, потяните за ручку крышки и снимите крышку преодолевая упругое сопротивление фиксаторов.

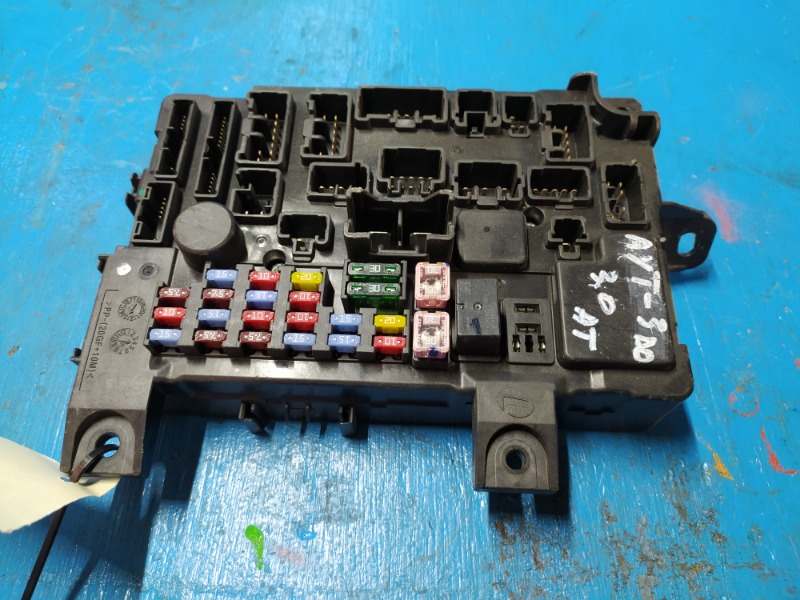

Общий вид блока.
| Схема предохранителей в салонном блоке | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Отопитель | 30 |
| 2 | Стоп-сигналы | 15 |
| 3 | Задний противотуманный фонарь | 10 |
| 4 | Стеклоочиститель ветрового окна | 30 |
| 5 | Резерв | — |
| 6 | Цепь дополнительного оборудования | 10 |
| 7 | Замки дверей | 20 |
| 8 | Аудиосистема | 15 |
| 9 | Цепь дополнительного оборудования | 7. 5 |
| 10 | Лампы освещения салона | 15 |
| 11 | Аварийная световая сигнализация | 15 |
| 12 | Стеклоочиститель окна двери задка | 15 |
| 13 | Контрольно-измерительные приборы | 7.5 |
| 14 | — | |
| 15 | Предохранитель прикуривателя аутлендер хл (розетка электропитания) | 15 |
| 16 | Замок зажигания | 10 |
| 17 | Электропривод люка | 20 |
| 18 | Резерв | — |
| 19 | Наружные зеркала заднего вида | 10 |
| 20 | Система полного привода | 10 |
| 21 | Фонари заднего хода | 7.5 |
| 22 | Резерв | — |
| 23 | Розетка электропитания | 15 |
| 24 | Электростеклоподьемники | 30 |
| 25 | Обогрев стекла двери задка | 30 |
| 26 | Обогреватели наружных зеркал заднего вида | 7. 5 |
| 27 | Электропитание | 15 |
| 28 | Электропривод сидений | 25 (20) |
| 29 | Обогрев сидений | 30 |
| Реле | ||
| R1 | Реле замков двери | |
| R2 | Реле отопителя | |
| R3 | Реле обогрева сидений | |
| R4 | Реле обогрева стекла двери задка | |
В моторном отсеке
Расположены в левой части подкапотного пространства, рядом с аккумулятором.
Для получения доступа к основному монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…
снимите крышку.
| Схема основного блока в моторном отсеке Пежо 4007, Аутлендер XL | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Устройство ввода-вывода | 30 |
| 2 | Электродвигатель вентилятора системы охлаждения | 40 |
| 3 | Электродвигатель вентилятора конденсор | 30 |
| 4 | Антиблокировочная система тормозов АБС | 30 |
| 5 | 40 | |
| 6 | Резерв | — |
| 7 | Стартер | 30 |
| 8 | Передние противотуманные фары | 15 |
| 9 | Двигатель | 7,5 |
| 10 | АКПП | 20 |
| 11 | Звуковой сигнал | 10 |
| 12 | Генератор | 7,5 |
| 13 | Омыватель фар | 20 |
| 14 | Кондиционер | 10 |
| 15 | Дроссельная заслонка | 15 |
| 16 | Звуковой сигнал противоугонной системы | 20 |
| 17 | Обогреватель щеток стеклоочистителя | 15 |
| 18 | — | |
| 19 | Электропривод двери багажника | 30 |
| 20 | Система наружного освещения в дневное время | 10 |
| 21 | Фара дальнего света (левая) | 10 |
| 22 | Фара дальнего света (правая) | 10 |
| 23 | Усилитель аудиосистемы | 30 |
| 24 | Электрооборудование дизельного двигателя | 30 |
| 25 | Левая фара ближнего света (с газоразрядными лампами) | 20 |
| 26 | Правая фара ближнего света (с газоразрядными лампами] | 20 |
| 27 | Левая фара ближнего света (с галогеновыми лампами] | 10 |
| 28 | Правая фара ближнего света (с галогеновыми лампами) | 10 |
| 29 | Цепь питания элеетрооборудования двигателя | 10 |
| 30 | Катушка зажигания | 10 |
| 31 | Цепь питания электрооборудования двигателя | 20 |
| 32 | Бензонасос | 15 |
| Реле | ||
| R1 | Реле свечей накаливания (для дизельных двигателей) | |
| R2 | Вентилятор радиатора | |
| R3 | отопитель | |
| R4 | Реле системы управления двигателем | |
| R5 | система курсовой устойчивости | |
| R6 | вентилятор радиатора кондиционера | |
| R7 | Реле системы управления двигателем | |
| R8 | ближний свет фар | |
| R9 | Реле системы управления двигателем | |
| R10 | обогреватель щеток стеклоочистителя | |
| R11 | система наружного освещения в дневное время | |
| R12 | система управления двигателем | |
| R13 | звуковой сигнал противоугонной системы | |
| R14 | АКПП | |
| R15 | омыватель фар | |
| R16 | дальний свет фар | |
| R17 | передние противотуманные фары | |
| R18 | звуковой сигнал | |
| R19 | Реле кондиционера | |
Для получения доступа к дополнительному монтажному блоку реле в моторном отсеке отожмите фиксатор крышки.
..
снимите крышку
| Дополнительный монтажный блок в моторном отсеке | |
|---|---|
| № | Защищаемая цепь |
| R1 | Реле малых оборотов вентилятора системы охлаждения двигателя |
| R2 | Реле вентилятора кондиционера |
| R3 | Реле высоких оборотов вентилятора системы охлаждения двигателя |
Материалы по теме
Предохранители Mitsubishi Outlander Xl и реле с описанием и схемами блоков
МитсубисиКомментарии: 2
Mitsubishi Outlander Xl представляет второе поколение аутлендер. Годы выпуска 2007, 2008, 2009, 2010, 2011, 2012. Наиболее популярные двигатели с объёмом: 2,0 2,4 3,0 литра. В нашем материале Вы можете найти описание предохранителей и реле Митсубиси Аутлендер хл со схемами блоков, местами их расположения и фото примерами исполнения.
Так же покажем предохранитель отвечающий за прикуриватель.
Количество элементов в блоках может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего Аутлендер xl.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Главный блок
- 2.2 Блок с реле
- 2.3 Блок на акб
Блок в салоне
Устанавливается под панелью приборов со стороны водителя за защитной крышкой.
Сверяйте назначение со своими схемами на обратной стороне защитной крышки.
Фото – пример схемы с крышки блока
Схема
Описание предохранителей
| 1 | 30А Отопитель / обогреватель |
| 2 | 15А Стоп-сигналы |
| 3 | 10А Задний противотуманный фонарь |
| 4 | 30А Стекло очиститель ветрового окна |
| 5 | Резерв |
| 6 | 10А Цепь дополнительного оборудования |
| 7 | 20А Замки дверей |
| 8 | 15А Аудиосистема |
| 9 | 7,5А Цепь дополнительного оборудования |
| 10 | 15А Лампы освещения салона |
| 11 | 15А Аварийная световая сигнализация |
| 12 | 15А Стекло очиститель окна двери задка |
| 13 | 7,5А Контрольно – измерительные приборы |
| 14 | Резерв |
| 15 | 15А Прикуриватель (передняя розетка электропитания) |
| 16 | 10А Замок зажигания |
| 17 | 20А Электропривод люка |
| 18 | Резерв |
| 19 | 10А Наружные зеркала заднего вида |
| 20 | 10А Система полного привода |
| 21 | 7,5А Фонари заднего хода |
| 22 | Резерв |
| 23 | 15А Дополнительная розетка электропитания |
| 24 | 30А Электро стеклоподъемники |
| 25 | 30А Обогрев стекла двери задка |
| 26 | 7,5А Обогреватели наружных зеркал заднего вида |
| 27 | 15А Электропитание |
| 28 | 20/25А Электропривод сидений |
| 29 | 30А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 15, а за розетку – 23 на 15А.
Не помогла замена предохранителя прикуривателя? Вот пример ремонта гнезда прикуривателя.
Назначение реле
- Реле замков двери
- Реле отопителя
- Реле обогрева сидений
- Реле обогрева стекла двери задка
Блоки под капотом
Главный блок
Устанавливается в левой части подкапотного пространства.
Схема
Обозначение предохранителей
| 1 | 30А Устройство ввода – вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |
Блок с реле
Расположен рядом с основным.
Схема
Описание
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок на акб
На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.
Есть чем дополнить материал? Пишите в комментарии.
2014-2020 Mitsubishi Outlander Список предохранителей
ByRushit Hila • Сертифицировано ASE
Обновлено:
Нужно проверить предохранители вашего Mitsubishi Outlander? Проверьте список ниже, чтобы увидеть все предохранители на вашем Mitsubishi Outlander.
Interior Fuses
| Fuse | System | Rating | |
| 1 | Power window control | 30A | |
| 2 | Defogger | 30A | |
| 3 | Heater | 30A | |
| 4 | Windshield wipers | 30A | |
| 5 | Door locks | 20A | |
| 6 | Задний туман | 10A | |
| 7 | 12 В питания | 15A | |
| 8 | Стипер -заднее окно | 15A | . 0012 | 9 | Sunroof | 20A |
| 10 | Ignition switch | 10A | |
| 11 | Option | 10A | |
| 12 | Hazard warning flasher | 15A | |
| 13 | Система полного привода | 10A | |
| 14 | Стоп-сигналы (стоп-сигналы) | 15A | |
| 10 90 90 15 Gauge 4 9 90 90 150013 10A | |||
| 16 | SRS airbag | 7.5A | |
| 17 | Radio | 15A | |
| 18 | Control unit relay | 7.5A | |
| 19 | Interior lights ( Room lights) | 15A | |
| 20 | Back-up lights | 7.5A | |
| 21 | Heated outside rearview mirrors | 7.5A | |
| 22 | Outside rearview mirrors | 10A | |
| 23 | Cigarette lighter/12 V power outlet | 15A | |
| 24 | Charge | 7. 5A | |
| Heated steering wheel | 15a | ||
| 25 | Сиденье питания (сиденье водителя) | 30a | |
| 26 | Нагретые сидень0014 | Сиденья с электроприводом (пассажирское сиденье) | 30A |
Главный блок предохранителей
Следующие предохранители находятся в главном блоке предохранителей в моторном отсеке.
| Fuses | Electrical system | Capacity |
| SBF1 | Air conditioning condenser fan motor 30A | |
| VLC | 40A | |
| SBF2 | Starter | 30A |
| SBF3 | Air conditioning condenser fan motor30A | |
| SBF4 | Radiator fan motor | 40A |
| SBF5 | Anti-lock braking system | 40A |
| SBF6 | Electric parking brake | 50A |
| SBF7 | Антиблокировочная система | 30A |
| BF1 | Задняя дверь с электроприводом | 4 30A0014 |
| BF2 | Audio system amplifier | 30A |
| BF3 | IOD | 30A |
| BF4 | Diesel | 30A |
| F1 | Automatic transaxle | 20A |
| F2 | Стеклоочиститель | 15A |
| F3 | Электрический стояночный тормоз | 7,5A |
| 10A | ||
| F5 | Front fog lights | 15A |
| F6 | Air conditioner | 10A |
| F7 | Headlight washer | 20A |
| F8 | Security horn | 20A |
| F9 | Horn | 10A |
| F10 | ETV | 15A |
| F11 | Alternator | 7. 5A |
| F12 | Engine | 7.5A |
| F13 | ENG/POWER | 20A |
| Fuel line heater | 25A | |
| F14 | Fuel pump | 15A |
| F15 | Ignition coil | 10A |
| F16 | ENG/POWER | 10A |
| F17 | Headlight(high beam)(left) | 10A |
| F18 | Фара (высокий бал (ближний свет)(правый)(светодиод) | 20A |
| F21 | Фара(ближний свет)(левая)(галоген) | 10A |
| F142 900 Фара 3(ближний свет)3 правая | F142 900 галоген) | 10A |
| F23 | Battery current sensor | 7.5A |
| Fuse | Electrical system | Capacity |
| SBF1 | Electric parking brake | 30A |
| SBF2 | Electric parking brake | 30A |
Мы надеемся, что руководство по перечню предохранителей Mitsubishi Outlander 2014-2020 гг.
окажется полезным. Ознакомьтесь с этими руководствами по устранению неполадок и ремонту, чтобы получить дополнительную помощь по вашему Mitsubishi.
Почтовые теги:
#Предохранитель#Mitsubishi
Похожие сообщения
Схема блока предохранителей Mitsubishi Outlander PHEV (2014-2019..)
Объявление vertisements
В данной статье мы рассматриваем Mitsubishi Outlander PHEV, выпускаемый с 2013 года по настоящее время. Здесь вы найдете схемы блока предохранителей Mitsubishi Outlander PHEV 2014, 2015, 2016, 2017, 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) .
См. другие Mitsubishi Outlander:
Использована информация из руководств по эксплуатации 2014, 2018 и 2019 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетка): № 7 (розетка для аксессуаров / розетка 12 В) и № 23 (прикуриватель / розетка для аксессуаров) в блоке предохранителей панели приборов.
Содержание
Расположение блока предохранителей
Салон
Автомобили с левым рулем:
Блок предохранителей расположен в панели приборов (со стороны водителя) слева от рулевого колеса, за крышкой. Потяните крышку предохранителя, чтобы снять ее.
А – Главный блок предохранителей; B – дополнительный блок предохранителей.
Автомобили с правым рулем:
A – Главный блок предохранителей.
Откройте перчаточный ящик, отсоедините тягу (А) с правой стороны перчаточного ящика; нажимая сбоку перчаточного ящика, отцепите левый и правый крюки (В) и опустите перчаточный ящик; снимите фиксатор перчаточного ящика (C), а затем снимите перчаточный ящик.
