где находится реле топливного насоса

Современные автомобили семейства ВАЗ – имеют достаточно продвинутую систему электропитания оборудования. Для максимальной защиты деталей от скачков напряжения используются предохранители и реле. Бензонасос не является исключением, он так же оснащен комплексом электрозащиты. Для нормальной работы бензонасоса используется реле, которое выступает в качестве пускового механизма. Так же эксплуатируется и предохранитель, который защищает систему от высоких токов.

Содержание:

• 1 Особенности бензонасоса ВАЗ 2110
  • 1.1 Схема и принцип работы бензонасоса
• 2 Реле бензонасоса на ВАЗ 2110
• 3 Где находится реле топливного насоса ВАЗ 2110
  • 3.1 Как проверить работоспособность реле и предохранителя бензонасоса

Особенности бензонасоса ВАЗ 2110

С конвейера сходили инжекторные и карбюраторные «десятки», в первых бензонасос был электрический, в последних механический. На карбюраторных моделях бензонасос установлен в подкапотном пространстве за клапанной крышкой. В инжекторном двигателе электрический насос установлен непосредственно в бак. Сбои в работе электропитания приводят к снижению тяги или полного отказа от запуска силового агрегата. Вывод – реле и предохранители бензонасоса установлены только на инжекторных моделях, включая ВАЗ 2111, 2112 независимо от количества клапанов.

Схема и принцип работы бензонасоса

Бензонасос – это простое устройство, которое представляет собой электромотор. Работает от боровой электросети мощностью в 12 Вольт. Основная задача – подача топлива под давлением в рампу двигателя. Он установлен непосредственно в бак под задним сидением.

В схему бензонасоса включены такие электрические элементы:

• Блок управления двигателем.
• Реле бензонасоса и предохранитель.
• Контактная группа замка зажигания.

Поворот ключа зажигания в первое положение подает питание через реле на сам насос, после чего начинается нагнетание топлива в двигатель. После наполнения рампы бензином, насос отключается. Это говорит о готовности системы к запуску, достаточно только повернуть ключ для включения стартера.

Реле бензонасоса на ВАЗ 2110

Главная задача любого реле, в том числе и для бензонасоса – размыкание и замыкание электрической цепи. Наличие данного элемента позволяет защитить другое электрическое оборудование от высокого пускового тока, который может достигать 30 Ампер.

Конструкция реле бензонасоса на ВАЗ 2110 стандартная, она представлена катушкой с сердечником, которые обеспечивают замыкание при подаче тока. Все это заключено в пластмассовом защитном корпусе. Устройство имеет четыре контакта, что позволяет работать при токе в 30 Ампер. Этого показателя достаточно при нормальной работе всех систем.

Где находится реле топливного насоса ВАЗ 2110

Далеко не все владельцы автомобилей осведомлены информацией о том, где установлен бензонасос, не говоря уже о других элементах сети. Но из-за проблем с запуском может потребоваться замена реле. Оно расположено в салоне автомобиля, а именно в дополнительном блоке под панелью приборов слева от ног пассажира. Блок скрыт пластмассовым защитным кожухом, который нужно демонтировать, выкрутив два винта крепления. После снятия крышки будет получен доступ к реле и предохранителям, как на фото ниже.

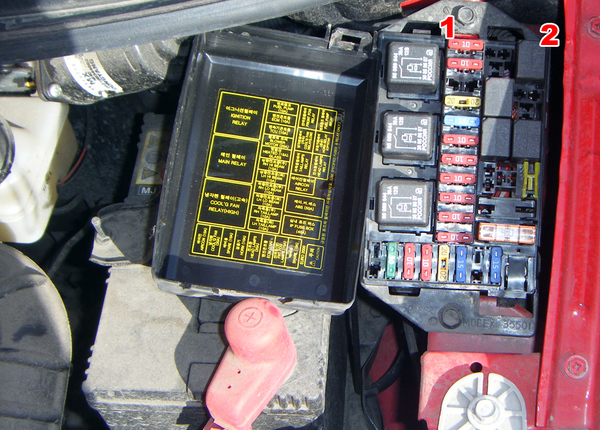

На данной картине мы видим 3 реле и 3 предохранителя. Кто за что отвечает:

1. Предохранитель главного реле (модуля зажигания).
2. Предохранитель датчика расхода воздуха, скорости и подогрева. Так к же он отвечает за работу клапана продувки адсорбера.
3. То, что искали – предохранитель бензонасоса.
4. Реле включения вентилятора для охлаждения радиатора.
5. Реле бензонасоса.
6. Главное реле системы зажигания.

Важно отметить, что количество и расположение всех элементов дополнительного блока идентичное для «десятки» и моделей ВАЗ 2111 и 2112.

Как проверить работоспособность реле и предохранителя бензонасоса

Замена данных элементов электросети на автомобилях ВАЗ 2110, 2111 и 2112 под силу даже неопытному автовладельцу. Самое сложное, в чем заключается процесс восстановления работоспособности – это поиск дополнительно блока, где установлено реле и предохранитель.

Причин выхода из строя реле может быть очень много, начиная от длительной эксплуатации и заканчивая некачественными материалами катушки. При этом диагноз идентичен – автомобиль не заводится. Первое что нужно сделать – послушать. Если при повороте ключа зажигания слышно клацанье, это говорит об исправности реле и поломке самого бензонасоса.

Далее нужно провести осмотр предохранителя бензонасоса. Даже при его визуальной исправности замена не будет лишней. Главное подобрать идентичный по номиналу и заведомо рабочий.

Что касается диагностики реле бензонасоса, то самый простой вариант – замена детали на рабочую. Если такой возможности нет, необходимо воспользоваться мультиметром. Для этого щупы подключают к контактам под номером 87 и 30. Если при включении зажигании мультиметр покажет проходящую силу тока, то реле исправно.

Благодаря грамотной схеме электрических сетей автомобиля и наличию качественных реле, такое понятие как «автомобиль не заводится» уходит в прошлое. Для уверенности в транспортном средстве не стоит экономить на расходных материалах и запасных деталях, поскольку от этого зависит качество и срок эксплуатации.

Рубрики Предохранители и реле

Какой предохранитель отвечает за бензонасос

Предохранитель бензонасоса: неисправности и место расположения

Частой поломкой, которая связана с топливной системой, является то, что перегорает предохранитель бензонасоса. В этом случае питание на насос не подается, сам топливный насос перестает качать бензин в магистраль. В результате автомобиль глохнет, насос не жужжит в бензобаке после поворота ключа зажигания, двигатель не заводится.

Содержание статьи

Почему горят предохранители бензонасоса

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала.  Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.

Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

• замыкание в электроцепи;
• выход из строя реле бензонасоса;
• низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Расположение предохранителя бензонасоса

В процессе поиска неисправного элемента автолюбители часто интересуются, где находится предохранитель бензонасоса на ваз 2110 или Приоре, а также на различных моделях автомобилей иностранного производства.

Начнем с того, что практически в любом современном авто имеется несколько специальных блоков предохранителей. Такое решение обусловлено тем, что несколько устройств в цепи заметно снижают риск возгорания. Также данные решения условно локализуют возможные участки замыкания, разделяя цепь на отрезки от блока до блока.

По этой причине блоки предохранителей зачастую устанавливаются как в подкапотном пространстве, так и в салоне автомобиля. Например, предохранитель бензонасоса на Лада Приора может располагаться в разном месте, что зависит от типа установленной приборной панели на конкретной машине.

При так называемых «высоких» панелях предохранитель на бензонасос находится слева в области ног переднего пассажира. Что касается панели «европейки» на ВАЗ, в этом варианте данный элемент в цепи топливного насоса располагается под регуляторами управления внутрисалонного  отопителя (печки).

Проверка предохранителя топливного насоса

Перед началом проверки желательно изучить расположение предохранителей в блоках различных авто. Сделать это можно при помощи инструкции по эксплуатации конкретного ТС, на профильных автофорумах и т.д. Определившись с тем, какой предохранитель отвечает за бензонасос и где находится указанный элемент, можно начинать искать проблему.

1. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках. Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А.
2. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику состояния проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Обратите внимание, что менять сгоревшие предохранители на автомобиле нужно только после того, как будет решена основная проблема. Простая замена предохранителя приведет к тому, что новый элемент быстро выйдет из строя повторно.

Если же предохранитель топливного насоса целый, тогда проверяется реле насоса и сам бензонасос. Клеммы имеют свойство со временем окисляться, реле насоса залипает, могут происходить обрывы электроцепи и т.д.

Рекомендуем также прочитать статью о том, как самому проверить давление бензонасоса. Из этой статьи вы узнаете о том, как измеряется давление топлива в топливной рампе и определяется производительность топливного насоса.

Отметим, что на ВАЗ 2110 и Приора предохранитель насоса находится рядом с реле. По самому реле бывает достаточно слегка постучать, что нередко позволяет восстановить его работоспособность.

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке.  Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным.

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

Читайте также

Что такое предохранитель? Различные типы предохранителей и работа

Что такое предохранители?

Предохранители

— это защитные устройства, это защитные устройства, которые используются для защиты бытовой техники, такой как телевизоры, холодильники, компьютеры от повреждения высоким напряжением. Предохранитель состоит из тонкой полосы или металлической жилы, когда в электрической цепи присутствует большой ток или чрезмерный ток, предохранитель плавится, и он размыкает цепь и отключает ее от источника питания.Кроме того, он работает как автоматический выключатель или стабилизатор , который защищает устройство от повреждений. В настоящее время на рынке доступны многие типы, функции и конструкция предохранителей. Их полосы состоят из алюминия, меди, цинка, и они всегда соединены последовательно с цепью для защиты от перегрузки по току в проводящих кабелях. Вот основная принципиальная схема и символ предохранителя.

Зачем нам нужен предохранитель?

Предохранители

используются для предотвращения бытовой техники от короткого замыкания и повреждения от перегрузки или высокого тока и т. Д.Если мы не используем плавкие предохранители, в проводке возникают электрические неисправности, в результате чего перегорают провода и электрические приборы, и может начаться пожар в домашних условиях. Жизнь телевизоров, компьютеров, радиоприемников и других бытовых приборов также может оказаться под угрозой. Когда предохранитель гаснет, возникает внезапная искра, которая может привести к превращению вашего дома в внезапную темноту, отключив источник питания, что избавит вас от дальнейших несчастных случаев. Вот почему нам нужны предохранители для защиты нашей бытовой техники от вреда.

Как работает предохранитель?

Предохранители работают по принципу нагревающего эффекта от тока . Он состоит из тонкой полосы или жилы из металлической проволоки с негорючим материалом. Это связано между концами терминалов. Предохранитель всегда подключен последовательно с электрической цепью.

Когда избыточный ток или тепло генерируется из-за сильного тока, протекающего в цепи, предохранитель плавится из-за низкой температуры плавления элемента, и он размыкает цепь. Чрезмерный поток может привести к обрыву провода и остановке потока тока. Предохранитель может быть заменен или заменен на новый с подходящими характеристиками.Предохранитель может состоять из таких элементов, как цинк, медь, серебро и алюминий. Они также действуют как автоматический выключатель, который используется для размыкания цепи, когда в цепи происходит внезапный сбой. Это не только защитник, но также используется в качестве меры безопасности для предотвращения опасности для людей. Вот так работает предохранитель. Здесь на рисунке показано срабатывание предохранителя, цилиндра предохранителя (контейнера), предохранителя.

Как выбрать предохранитель?

Номинал предохранителя = (Вт / В) х 1.25

1. Выберите плавкий предохранитель, например плавкие предохранители с временной задержкой для индуктивной нагрузки и быстродействующие плавкие предохранители для резистивной нагрузки.
2. Запишите мощность (ватт) прибора — обычно из руководства по эксплуатации,
3. Запишите номинальное напряжение. Напряжение должно быть больше, чем напряжение цепи для надлежащей защиты устройства.
4. Используйте следующий наибольший номинал предохранителя после расчета. Например, если расчетный номинал предохранителя составляет 8,659 А, то для этого мы будем использовать предохранитель на 9 А.

Характеристики предохранителей

Ниже приведены некоторые важные характеристики предохранителей в электрической и электронной системе: —

• Номинальный ток: Максимально непрерывно проводящий ток удерживает предохранитель без плавления, он называется номинальным током. Это текущая пропускная способность, которая измеряется в амперах. Это тепловые характеристики.

Ток (Cin) = 75% Ток (рейтинг)

• Номинальное напряжение: При этой характеристике напряжение, включенное последовательно с предохранителем, не увеличивает номинальное напряжение.т.е.

В (предохранитель)> V (разомкнутый)

• I ² т Номинал: Это количество энергии, которое переносится плавким предохранителем при возникновении электрического повреждения или короткого замыкания. Он измеряет тепловую энергию (энергию, связанную с протеканием тока) предохранителя, и он генерируется при перегорании предохранителя.

• Способность прерывания или размыкания: Это максимальная номинальная сила тока без вредного прерывания предохранителем, известная как размыкание или размыкание емкости предохранителя.

Отключающая способность> максимальное номинальное напряжение

Отключающая способность

• Падение напряжения : Когда течет чрезмерный ток, предохранитель плавится и размыкает цепь. Благодаря этому изменению сопротивления и падение напряжения станет меньше.

• Температура : При этом рабочая температура будет выше, поэтому номинальный ток будет меньше, поэтому плавкий предохранитель плавится.

На этом графике показана зависимость температуры от текущей несущей способности плавкого предохранителя. При этом в точке, где три линии встречаются при 25 градусах Цельсия, несущая способность плавкого предохранителя будет равна 100%, а через некоторое время текущая емкость уменьшается при плавком плавком предохранителе, он также уменьшается до 82% при 65 ° C. Это приводит к тому, что повышение температуры приведет к уменьшению несущей способности плавкого предохранителя.

Классификация предохранителей

Сейчас мы обсуждаем около различных типов предохранителей .Они разделены на две части: предохранители переменного тока и предохранители постоянного тока. Кроме того, они разделены на многие категории, приведенные в блок-схеме ниже: —

различных типов предохранителей

Предохранители

впервые были изобретены компанией «Thomas Alva Edison», но в настоящее время на рынке доступно много типов предохранителей . Как правило, существует два типа предохранителей: —

• Предохранители постоянного тока : Предохранители постоянного тока имеют больший размер. Источник постоянного тока имеет постоянное значение выше 0 В, поэтому сложно пренебречь и отключить цепь, и существует вероятность возникновения электрической дуги между расплавленными проводами.Чтобы преодолеть это, электроды размещаются на больших расстояниях и из-за этого увеличивается размер предохранителей постоянного тока.

• Предохранители переменного тока : Предохранители переменного тока имеют меньшие размеры. Они колебались 50-60 раз в секунду от минимума до максимума. Таким образом, нет никакой возможности дуги между расплавленными проводами. Следовательно они могут быть упакованы в маленький размер.

Предохранители переменного тока

далее подразделяются на две части, т.е. предохранители низкого напряжения и предохранители высокого напряжения.

1.Предохранители низкого напряжения (LV)

• Предохранители картриджного типа: Это тип предохранителей, в которых они имеют полностью закрытые контейнеры и имеют контакт, то есть, кроме металла.

Предохранители

картриджного типа бывают двух типов: —

1. Предохранители для картриджей D-типа : — Состоит из картриджа, основания предохранителя, крышки и переходного кольца. Основание предохранителя имеет крышку предохранителя, которая снабжена элементом предохранителя с картриджем через переходное кольцо.Контур замыкается, когда кончик картриджа соприкасается с проводником.
2. Предохранители типа Link or HRC (High Rupturing Capacity) : — В этом типе предохранителя протекание тока по элементу предохранителя задано при нормальных условиях. Для контроля дуги, создаваемой перегоревшим предохранителем, мы используем предохранитель, который состоит из фарфора, серебра и керамики. Контейнер для предохранителей заполнен кварцевым песком. Тип HRC снова разделен на две части: —

• Тип лезвия / сменный тип : — Корпус этого предохранителя изготовлен из пластика и легко заменяется в цепи без нагрузки.
• Тип с болтовым креплением: — В этом типе предохранителей токопроводящие пластины крепятся к основанию предохранителя.

• Rewireable / Kit-Kat Тип : — В этом типе предохранителей основное преимущество заключается в том, что держатель предохранителей легче снимать без каких-либо поражений электрическим током или травм. Основание плавкого предохранителя действует как входящий и исходящий вывод, который составлен из фарфора, и держатель предохранителя используется, чтобы держать элемент плавкого предохранителя, который составлен из олова, меди, алюминия, свинца, и т. Д.Это используется в домашней проводке, небольших отраслях промышленности и т. Д.

• Предохранители типа Striker : — Предохранители этого типа используются для замыкания и размыкания цепи. У них достаточно силы и смещения.

• Предохранители выключателя : — В этом типе предохранителя, в основном, металлический, заключенный в выключатель и предохранитель, который широко используется для низкого и среднего уровня напряжения.

• Предохранители с защитой от падения : — В этом типе предохранителя плавление предохранителя приводит к падению элемента под действием силы тяжести относительно его нижней опоры. Они сделаны для защиты наружных трансформаторов.

2. Предохранители высокого напряжения (ВН): —

Все типы высоковольтных предохранителей используются при номинальном напряжении от 1,5 кВ до 138 кВ. Предохранители высокого напряжения используются для защиты измерительных трансформаторов и небольших трансформаторов.Он состоит из серебра, меди и олова. Когда выделяется тепло, образуется дуга, которая заставляет борную кислоту выделять большое количество газов. Вот почему они используются на открытом воздухе.

Это три типа, которые следующие: —

• Тип картриджа Предохранители HRC: — Это похоже на тип низкого напряжения, отличаются только некоторые конструктивные особенности.

• Предохранители жидкостного типа HRC : — Используются для цепи с номинальным током до 100 А и в системах до 132 кВ.Эти предохранители имеют стеклянную трубку, заполненную четыреххлористым углеродом. Один конец трубки упакован, а другой зафиксирован проволокой из фосфористой бронзы. Когда срабатывает предохранитель, жидкость, используемая в предохранителе, гасит дугу. Это увеличивает емкость короткого замыкания.

• Предохранители типа выталкивания HRC : — Это предохранитель с защитой от вытеснения, при котором эффект вытеснения газов образуется в результате внутреннего искрения. При этом камера плавкой вставки заполнена борной кислотой для удаления газов.

• Восстанавливаемые предохранители : — Это тип предохранителей, широко известный как самовосстанавливающиеся предохранители, в котором используется термопластичный терморезистор проводящего типа, известный как полимерный положительный температурный коэффициент (PPTC). Если происходит сбой. Ток увеличивается, температура тоже увеличивается. Увеличение сопротивления связано с увеличением температуры. Приложения, где это используется, являются военными и аэрокосмическими, где замена не возможна.

Приложения

Предохранители являются наиболее важной частью электрических и электронных систем и цепей.Вот некоторые приложения, в которых используются предохранители, например,

• Они используются в домашних распределительных щитах, общих электрических приборах и устройствах.
• Они используются в игровых приставках и во всех автомобилях, таких как легковые, грузовые и другие транспортные средства.
• Они также используются в ноутбуках, мобильных телефонах, принтерах, сканерах, портативной электронике, жестких дисках.
• В электрической распределительной системе вы найдете предохранители в конденсаторах, трансформаторах, силовых преобразователях, пускателях двигателей, силовых трансформаторах.
• Они используются в ЖК-мониторах, аккумуляторных батареях и т. Д.

Как работают газовые насосы | HowStuffWorks

Ваш отпуск только начался, и вы отправляетесь в горы, на пляж или в другое место, о котором мечтали несколько месяцев. Вы готовы ехать, но прежде чем пройти несколько миль, вам нужно идти к ближайшему выходу — уже пора покупать бензин. С ценами на бензин, такими же нестабильными, какими они были в последние годы, это вряд ли станет вашей любимой частью поездки. Даже есть вероятность, что шок от наклейки на насосе может привести к тому, что вы пропустите модный ужин в этот вечер и вместо этого остановитесь на фаст-фуде.К сожалению, в мире, который зависит от автомобилей для основной транспортировки, перекачка и покупка газа — необходимое зло — на данный момент, во всяком случае.

Во время всех этих поездок к насосу вы когда-нибудь задумывались, откуда берется газ в раздаточном устройстве для СТО или как он поступает из дозатора в бензобак вашего автомобиля? Этот процесс не сложно понять, но газовые компании приложили немало усилий, чтобы скрыть детали.Закачка газа может показаться простым поднятием насоса, нажатием некоторых кнопок, а иногда проведением кредитной карты через считывающее устройство или взмахом кредитной палочки у детектора. Однако то, что происходит внутри самого газораспределителя, немного сложнее.

Вы уже знаете упражнение: проведите кредитной картой, скажите диспенсеру, какой газ вам нужен, и начните прокачивать. Когда ваш бак будет полон, заплатите за бензин, сядьте обратно на место водителя и направляйтесь на открытую дорогу.Но это простое описание вызывает больше вопросов, чем ответов. Как газ попадает в машину? Как насос узнает, когда прекратить прокачку? Как он смешивает точную смесь газа, которую хочет клиент? А что произойдет, если вы случайно уедете с газовым насосом, все еще подключенным к вашей машине? Продолжайте читать, чтобы узнать.

,

Симптомы плохого или неисправного топливного насоса

Практически все современные автомобили с двигателями внутреннего сгорания оснащены топливными насосами. Топливный насос отвечает за подачу топлива из бензобака в двигатель при соответствующем давлении, требуемом для рабочих характеристик. Когда ключ включен, топливный насос активируется и находится под давлением, что в некоторых автомобилях можно услышать как тихий хныканье или гул. Топливные насосы на большинстве современных транспортных средств являются электрическими и установлены в топливном баке.Однако некоторые автомобили оснащены встроенными или механическими топливными насосами. Поскольку топливный насос является компонентом, отвечающим за снабжение двигателя топливом, необходимым для его работы, любые проблемы с ним могут вызвать серьезные проблемы с управляемостью и производительностью. Обычно неисправный или неисправный топливный насос вызывает один или несколько из следующих 8 симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Скулящий шум из топливного бака

Одним из первых признаков проблемы с топливным насосом является громкий скулящий звук.Старый или изношенный топливный насос может издавать заметно громкий вой или вой во время работы. Большинство топливных насосов издают тихий гул во время нормальной работы, однако чрезмерно громкое скуление, исходящее из топливного бака, обычно является признаком проблемы. Возможно, в системе недостаточно топлива, поврежден насос или загрязненное топливо.

2. Трудность, начиная с

Другим симптомом, обычно связанным с проблемным топливным насосом, является трудность запуска. Поскольку топливные насосы постоянно работают при каждом включении зажигания, они могут со временем изнашиваться и ослабевать.Слабый топливный насос все еще может закачивать топливо, но автомобиль может испытывать трудности, начиная с недостатка давления. Ослабленный топливный насос может привести к тому, что автомобиль будет запускать больше шатунов, чем обычно, а в более серьезных случаях даже может привести к тому, что транспортное средство потребует несколько поворотов ключа перед его запуском.

3. Распыление двигателя

Одним из самых надежных индикаторов неисправного топливного насоса является распыляющий двигатель — обычно на высоких оборотах. Если вы двигаетесь с постоянно высокой скоростью, и двигатель неожиданно начинает разбрызгиваться, прежде чем вернуться к нормальной работе, это может указывать на проблемы в топливном насосе.В этом случае топливный насос не может обеспечить постоянный поток топлива в двигатель при идеальном давлении.

4. Задержка при высоких температурах

Задержка может произойти из-за множества проблем внутри автомобиля, но обратите внимание, когда это часто происходит при высоких температурах, показанных на автомобильном термометре. Повышение температуры в сочетании с остановкой часто указывает на проблему с двигателем топливного насоса. Если по-прежнему происходит остановка при увеличении температуры, это может указывать на износ топливного насоса и необходимость замены.

5. Потеря силы при стрессе

Еще одним признаком плохого топливного насоса является потеря мощности, когда автомобиль находится в состоянии стресса — например, при движении в гору или при перевозке тяжелого груза — или во время ускорения. Двигатель отключается, потому что ослабленные части топливного насоса не могут справиться с повышенными потребностями автомобиля в топливе в этих ситуациях. В этих условиях автомобиль будет чувствовать, что он не может ехать или поддерживать требуемое количество энергии. Если причиной является топливный насос, это означает, что он больше не может точно регулировать давление топлива и подавать соответствующее количество топлива в двигатель.

6. Автомобильная волна

Нерегулярное сопротивление внутри двигателя топливного насоса может вызвать помпаж автомобиля и указывает на необходимость ремонта топливного насоса. Помпаж ощущается как педаль газа. Тем не менее, это происходит со случайной постоянной скоростью. Если это происходит часто, это может быть связано с проблемами в топливном насосе.

7. Низкий пробег

Если кажется, что вы заправляете свой автомобиль больше, чем обычно, это может быть связано с проблемой внутри топливного насоса.Клапан внутри топливного насоса может не открываться, в результате чего в систему двигателя поступает больше топлива, чем необходимо. Избыток топлива в двигателе не хранится и не используется.

8. Автомобиль не заводится

Другим более серьезным признаком проблемы с топливным насосом является состояние отсутствия запуска. Если топливный насос выходит из строя полностью — до такой степени, что он не может обеспечить достаточно топлива для работы двигателя, автомобиль откажется от запуска. Двигатель по-прежнему заводится, когда ключ повернут, но он не сможет запуститься из-за недостатка топлива.Ситуация без запуска может также быть вызвана множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

Топливные насосы встречаются практически на всех автомобилях с двигателем внутреннего сгорания в той или иной форме. Большинство топливных насосов построены, чтобы продлиться. Однако, поскольку автомобиль достигает большого пробега, топливные насосы нередко требуют замены. Еще одна причина, по которой топливные насосы выходят из строя, заключается в регулярном хранении в автомобиле менее 1/4 бака топлива. Если на вашем автомобиле наблюдаются какие-либо из перечисленных выше симптомов, или вы подозреваете, что проблема с топливным насосом, обратитесь к специалисту, чтобы проверить, нужно ли заменить насос.

,

Смотрите также

• Поворот налево на перекрестке пдд
• Какой срок действия медицинской справки водителя нового образца
• Как проверить авто по номеру кузова без вин кода
• Ремонт покрышек боковой порез
• Гаи права на экзамен
• Как подключить дхо чтобы при включении габаритов они выключались
• Самая надежная машина
• Замена бензинового фильтра
• Какая нагрузка на ось разрешена по федеральным дорогам
• Авто биг фут
• Чье производство шевроле круз



Общие признаки и симптомы неисправного реле топливного насоса — Rx Mechanic

Современные автомобильные двигатели рассчитаны на использование точного количества топлива в любой момент времени. За это отвечает реле бензонасоса. Поэтому, если вы хотите получить от своего автомобиля максимальное удовольствие от вождения, вам необходимо распознать общие признаки и симптомы неисправного реле топливного насоса.

Реле топливного насоса отвечает за питание топливного насоса, чтобы точное количество топлива доставлялось к форсункам и, в конечном счете, к камере сгорания. Это устройство, которое содержит электрические компоненты, установленные в небольшой алюминиевой или пластиковой цилиндрической коробке.

Он бывает разных номиналов и размеров и находится в разных местах автомобиля (в зависимости от марки и модели).

Переходя к роли реле топливного насоса, мы собираемся обсудить признаки неисправного реле топливного насоса и способы его устранения.

Признаки неисправности реле топливного насоса

Существует несколько причин, по которым реле топливного насоса автомобиля может выйти из строя. Ни одна из этих причин не является хорошей, и они почти всегда приводят к одному и тому же результату; проблемный опыт вождения. Очень важно знать признаки неисправного реле топливного насоса, чтобы вы могли проверить его и при необходимости заменить.

Перегорел предохранитель реле топливного насоса. Симптомы, на которые следует обратить внимание:

Проблемы с двигателем

Одним из очевидных признаков неисправного реле топливного насоса являются проблемы с двигателем. Причина проста.

Включение зажигания предназначено для подачи топлива, которое вызывает взрыв. Неисправное реле топливного насоса не передает требуемую электрическую мощность на топливный насос, который, в свою очередь, не подает заданное количество топлива в двигатель.

Вы можете запустить двигатель, когда поворачиваете двигатель, но, поскольку нет питания для включения топливного насоса, топливо не поступает в двигатель, поэтому автомобиль не заведется, независимо от того, как долго вы заводи двигатель.

В некоторых случаях неисправное реле топливного насоса, которое не обеспечивает достаточного давления, может даже вызвать пропуски зажигания в двигателе. Так что, если вы когда-нибудь спрашивали, «может ли плохое реле топливного насоса вызывать пропуски зажигания», ответ — да.

Существует множество других причин, по которым у вашего двигателя могут быть проблемы с производительностью. Плохие топливные фильтры могут быть одной из таких причин. Тем не менее, отличным местом для начала проверки будет реле топливного насоса.

Бесшумный топливный насос

Топливный насос с электрическим приводом часто издает свистящий звук, когда вы заводите автомобиль. Жужжащий звук показывает, что электричество подается на топливный насос, а топливо перекачивается в двигатель. Обратная ситуация с неисправным реле насоса.

Когда питание больше не передается на топливный насос, он замолкает при включении зажигания. Хотя есть и другие причины тихой работы топливного насоса, он часто молчит, потому что его источник питания был отключен и перестал работать.

Потеря мощности

Без постоянного и определенного количества топлива двигатель вашего автомобиля не будет работать должным образом. Вероятно, вы почувствуете потерю мощности двигателя, когда в двигатель поступит меньше топлива.

Эта потеря мощности может быть вызвана неисправностью реле топливного насоса или неисправностью топливного насоса, что в конечном итоге влияет на топливо, поступающее в двигатель вашего автомобиля. Это также может быть одним из симптомов неисправности топливного насоса. Как только подача топлива прекращается, двигатель теряет мощность и глохнет. Итак, всякий раз, когда ваш автомобиль внезапно глохнет, возможно, у вас неисправно реле топливного насоса.

Сигнальные лампы двигателя Come Up

Реле вашего топливного насоса не запускает код, но запускает последовательность действий, которая приводит к появлению кода. Когда реле топливного насоса выходит из строя, топливо не поступает в топливную систему автомобиля. Этот недостаток топлива вызывает срабатывание определенных датчиков при отсутствии требуемых уровней топливно-воздушной смеси.

Так что иногда, когда вы видите индикаторы проверки двигателя на приборной панели, основной причиной может быть неисправное реле топливного насоса, а не неисправный топливный насос.

A Сгоревшее реле топливного насоса

Эта ситуация, возможно, является наиболее очевидным признаком неисправности реле топливного насоса, поскольку сгоревшее реле необратимо повреждено. Сгоревшее реле топливного насоса часто является результатом высокого тока или напряжения. В некоторых сценариях сгоревшее реле топливного насоса может привести к серьезным пожарам в вашем автомобиле.

Часто задаваемые вопросы:

В: Будет ли машина работать с неисправным реле топливного насоса?

Зависит от степени повреждения реле топливного насоса. Как только возникает проблема с реле топливного насоса, подача топлива в двигатель вашего автомобиля прекращается, двигатель теряет мощность и глохнет.

 Если неисправность реле топливного насоса минимальна, через некоторое время автомобиль может завестись. С другой стороны, ваш автомобиль не заведется, если реле топливного насоса полностью повреждено. Так может реле бензонасоса работать с перебоями? Это зависит от степени повреждения реле.

В: «Почему реле топливного насоса выходит из строя?»

Существует множество причин, по которым ваше реле топливного насоса может выйти из строя, и все они связаны с тем, как оно работает. Наиболее распространенной причиной выхода из строя реле топливного насоса являются скачки напряжения, которые повышают напряжение. Реле топливного насоса имеет обмотку, через которую контакты пропускают ток или напряжение.

 В некоторых случаях ток или напряжение могут быть настолько высокими, что контакты сгорают. В других случаях сигнальная катушка замыкается, потому что сигнал имеет высокое напряжение или ток.

В: Может ли AutoZone проверить реле топливного насоса?

 Тестер давления топлива AutoZone отлично подходит для поиска и устранения неисправностей реле насоса вашего автомобиля, если это автомобиль с впрыском топлива. Вам потребуется тестовый порт клапана Шредера, с которым может работать тестовый манометр AutoZone. Однако, если в вашем автомобиле такого клапана нет, то можно импровизировать, используя переходник.

Тестовые датчики AutoZone делают процесс поиска и устранения неисправностей удобным и простым.

В: Можно ли обойти реле топливного насоса?

Вы можете обойти реле топливного насоса, используя узел перемычек, который поставляется с тумблером, который можно использовать для включения и выключения топливного насоса вручную. Вот что вы должны знать. Можно обойти реле топливного насоса, если это что-то вроде проверки проводки или реле. Однако, если ваш топливный насос работает после того, как вы, должно быть, обошли реле топливного насоса, реле, скорее всего, неисправно. Плохая идея — пытаться ездить на автомобиле с перегоревшим реле топливного насоса.

Тем не менее, обход реле топливного насоса предлагает способ запуска автомобиля с неисправным реле топливного насоса.

В: Как проверить реле топливного насоса?

Сделать это довольно просто. Выполните следующие действия.

Припаркуйте автомобиль на безопасном и ровном месте.

Включите стояночный тормоз автомобиля и установите коробку передач в положение «Нейтраль» или «Парковка».

Поверните ключ зажигания в положение «ON».

После этого постарайтесь внимательно прислушаться к звуку топливного насоса, часто это слабое жужжание или щелкающий звук, который может остаться незамеченным, если вы не обратите на него внимания. Не беспокойтесь, если вы не слышите никаких звуков. Перейти к следующему шагу

Найдите реле топливного насоса

В большинстве автомобилей реле топливного насоса расположено в моторном отсеке. Интернет, руководство пользователя или руководство по обслуживанию — все это отличные ресурсы для поиска реле. Вы даже можете найти схему реле топливного насоса при поиске места.

После того, как вы нашли реле, постарайтесь уделить ему больше внимания, чтобы услышать щелкающий или жужжащий звук, когда ключ все еще находится в положении «ВКЛ.». Вы можете попросить кого-нибудь присоединиться к вам в этот момент.

 Отсоедините отрицательный кабель от автомобильного аккумулятора.

Идея состоит в том, чтобы отключить питание, подаваемое на топливный насос и связанные с ним цепи. Набор гаечных ключей или головок облегчит вам эту задачу.

Снимите реле топливного насоса

Это можно сделать с помощью острогубцев, если вам трудно сделать это голыми руками.

Установите свой мультиметр в режим сопротивления

На этом этапе вы должны подключить контрольные лампы (предпочтительно мультиметр) к контактам нагрузки и аккумулятора в реле топливного насоса. Подключите заземление источника питания к контакту заземления реле.

Подайте питание на контакт входного напряжения.

Мультиметр должен издавать звуковой сигнал каждый раз, когда вы делаете это. Если этого не происходит, реле топливного насоса либо сломано, либо сгорело.

Проверка реле топливного насоса должна быть следующим шагом после того, как вы заметили какой-либо из симптомов, описанных выше. Вот видео как проверить реле бензонасоса. Это должно облегчить вам процесс устранения неполадок.

Заключительные слова

Очень важно знать и распознавать общие признаки и симптомы неисправного реле топливного насоса, а также способы его устранения, чтобы предотвратить дальнейшие повреждения, которые могут возникнуть в результате этого. Почему? Потому что реле топливного насоса вашего автомобиля является жизненно важным компонентом, который побуждает ваш топливный насос запускаться после запуска двигателя. Он подвержен износу, что может привести к его повреждению, как и все устройства.

Когда реле топливного насоса выходит из строя, подача топлива в двигатель прекращается, и двигатель глохнет. Мы описали некоторые из них в этой статье, поэтому, надеюсь, вы сможете избежать осложнений, связанных с неисправным реле топливного насоса, таких как пропуски зажигания в двигателе.

5 Симптомы реле плохого топливного насоса (и как легко его протестировать)

15 Акций

Последнее время. ваш автомобиль, вы ожидаете, что все перевернется. И когда это не так, вы, вероятно, переходите к наиболее распространенным виновникам, аккумулятору, стартеру или генератору. Но что вы делаете, когда все эти детали проверены?

Мы рассмотрим некоторые другие возможные причины, такие как неисправное реле топливного насоса. Но что такое реле топливного насоса, где оно находится и как узнать, работает ли оно так, как должно? Мы ответили на все эти и другие вопросы для вас здесь.

Нужна помощь в решении проблемы с автомобилем ПРЯМО СЕЙЧАС?

Щелкните здесь , чтобы пообщаться в онлайн-чате с проверенным механиком, который ответит на ваши вопросы.

К концу вы узнаете, работает ли ваше реле топливного насоса должным образом. Таким образом, вы можете снова запустить свой автомобиль или перейти к другим потенциальным причинам, чтобы выяснить, что происходит.

Содержание

Что такое реле топливного насоса?

Когда вы поворачиваете ключ, происходит больше, чем вы можете себе представить. Одна вещь, которая происходит, заключается в том, что ECM вашего автомобиля посылает сигнал топливному насосу о подаче необходимого количества топлива в камеру сгорания для запуска вашего двигателя.

Контроллер ЭСУД делает это, управляя реле, реле топливного насоса. Когда реле получает достаточную мощность, оно переключается и отправляет эту мощность на топливный насос. Когда это не так, он выключается, и топливный насос отключается.

Это естественное положение для топливного насоса выключено, и это хорошо, иначе у вас постоянно будет заканчиваться топливо! Реле топливного насоса является связующим звеном между ECM и топливным насосом, и поэтому является довольно важным компонентом!

Расположение реле топливного насоса

Хотя точное положение реле топливного насоса может варьироваться в зависимости от того, что вы ездите, есть два общих места, которые вы должны проверить. Эти два местоположения:

• Под капотом вашего автомобиля у брандмауэра; или
• Под приборной панелью со стороны пассажира вашего автомобиля

Независимо от того, где находится реле топливного насоса, вы ищете блок предохранителей. Блок предохранителей имеет крышку, и вам нужно снять ее, чтобы найти реле топливного насоса. Сняв крышку, вы обязательно увидите несколько разных реле и предохранителей.

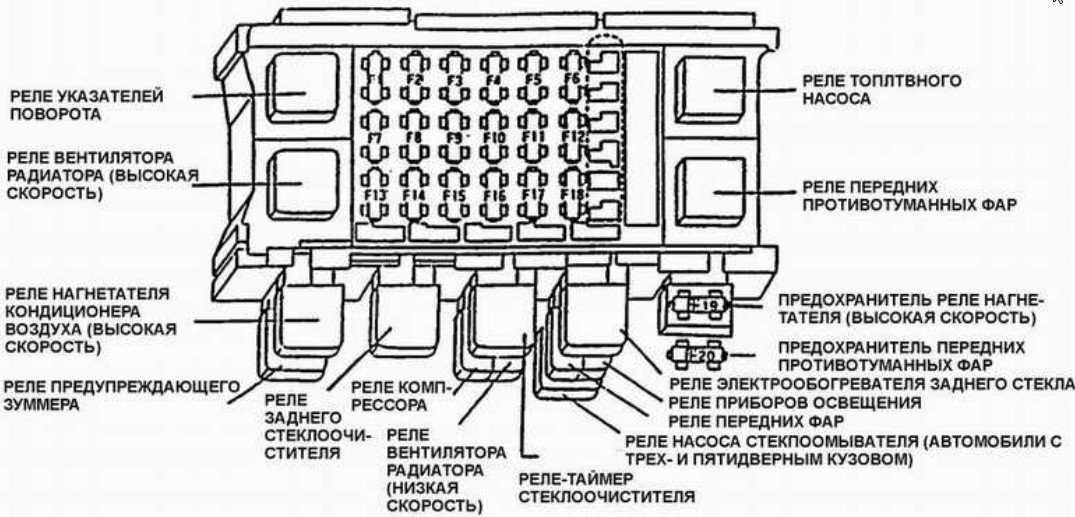

Реле топливного насоса не будет иметь яркой мигающей лампочки, говорящей вам, что это такое, но, если вам повезет, на нижней стороне блока предохранителей будет схема, показывающая, что представляет собой каждое реле и предохранитель.

Если в вашем автомобиле нет схемы блока предохранителей, вам нужно будет провести некоторое исследование в Интернете, чтобы попытаться определить, какое реле является реле топливного насоса.

Признаки неисправного реле топливного насоса

Перед тем, как начать менять реле и заказывать новые детали, проверьте, совпадают ли какие-либо из этих признаков. Если они это сделают, то стоит изучить немного больше.

#1 — Вы не можете завести автомобиль

Это, безусловно, наиболее вероятный признак неисправного реле топливного насоса, но он также является одним из самых упускаемых из виду. Люди автоматически предполагают, что это либо разряженный аккумулятор, либо плохой стартер, но если в камере сгорания нет топлива, вы никогда не запустите двигатель!

При повороте ключа должен быть слышен щелчок в блоке предохранителей, если вы его не слышите и не можете завести свой автомобиль, возможно неисправно реле бензонасоса.

#2 — индикатор «Проверить двигатель»

Если ваш автомобиль запускается, но возникают механические проблемы, то индикатор «Проверить двигатель» может быть первым признаком неисправности реле топливного насоса. К счастью для вас, многие коды двигателей указывают прямо на топливный насос или реле топливного насоса.

Всегда сначала проверяйте реле, это займет всего несколько минут, и это может сэкономить вам часы разочарования при более тщательной работе.

#3 — Двигатель глохнет

Если ваш автомобиль глохнет после того, как вы его завели, это может быть целый ряд проблем, но одной из возможных причин является неисправное реле топливного насоса. Из-за того, как легко это проверить, всегда стоит исключить это на ранней стадии процесса устранения неполадок.

№4 – грубое ускорение

Если реле топливного насоса вашего автомобиля неисправно, вы можете начать замечать некоторые проблемы с ускорением, когда реле топливного насоса не включается и не выключается, как должно. Это резкое ускорение может быстро привести к остановке двигателя, и в конечном итоге вы вообще не сможете завести свой автомобиль!

Однако важно отметить, что иногда реле бензонасоса выходит из строя не сразу. В один день это может сработать, а на следующий вы не сможете завести свой автомобиль.

№5 — Нет шума от топливного насоса

Когда вы собираетесь завести автомобиль, вы должны услышать, как включается топливный насос, когда он пытается подать топливо в двигатель. Возможно, вы не сможете услышать это из кабины вашего автомобиля, но если вы отправите кого-нибудь обратно к топливному насосу, они должны услышать, как он включается.

Если они не слышат, как он включается, у вас либо электрическая неисправность, либо неисправный топливный насос, либо неисправное реле топливного насоса. Реле топливного насоса является наименее дорогим и простым в ремонте, так что это то, на что вы надеетесь.

Связанный: 5 признаков забитого топливного фильтра

Что вызывает отказ реле топливного насоса?

Хотя технически короткое замыкание или другая электрическая неисправность могут привести к выходу из строя реле топливного насоса, наиболее распространенной причиной поломки или повреждения реле топливного насоса является возраст. Каждый раз, когда реле щелкает, оно немного изнашивается, и после 100 000, 150 000 или даже 200 000 миль это довольно много щелчков.

В конце концов, это слишком много для него, и он либо не щелкнет снова, либо не вернётся в исходное положение. Это совершенно нормально, и пока это не происходит снова и снова, вам не нужно ничего делать, кроме как заменить реле.

См. также: Как долго служат автомобильные аккумуляторы?

Как проверить реле топливного насоса

При попытке проверить реле топливного насоса есть три простых метода. Первые два метода не являются полностью надежными, но они будут работать в 99% случаев, и их намного проще сделать.

Метод 1 — замена реле

Вероятно, это самый простой способ проверить реле топливного насоса. Когда вы снимите крышку блока предохранителей, вы увидите там более одного реле. Хотя они выполняют разные функции, все они одинаковы.

Это означает, что все, что вам нужно сделать для проверки любого реле, это заменить его другим реле! Если проблема исчезнет, ​​значит, проблема именно в реле.

Однако у этого метода есть один недостаток: если у вас два неисправных реле, ничего не изменится, и вы в конечном итоге какое-то время будете гоняться за своим хвостом. Вот почему лучше убедиться, что вы меняете новое реле.

Способ 2. Используйте 9-вольтовый

Опять же, этот метод не является надежным, но он поможет вам решить проблему 99% времени. Все, что вам нужно сделать, чтобы проверить реле с 9-вольтовой батареей, это снять реле и подключить положительную и отрицательную клемму 9-вольтовой батареи к двум шпилькам на реле и послушать щелчок.

Клеммы 9-вольтовой батареи выровнены, поэтому вам не нужны перемычки или что-то еще, что делает проверку быстрой и легкой. Если реле работает, то оно должно щелкать при подключении аккумулятора и щелкать при его извлечении.

Проблема с этим тестом заключается в том, что ваше реле обычно не срабатывает при 9-вольт. Это достаточно близко, чтобы устранить неполадки практически любого реле, но если у вас есть одно прямо на краю, вы можете получить ложные показания.
