Блок питания для автомагнитолы из компьютерного БП.

Главная тема уже озвучена в заголовке, поэтому перейдём сразу к делу. Итак, что нам понадобится?

Во-первых, рабочая автомагнитола или автомобильный CD/MP3-ресивер. У меня на руках оказался автомобильный CD/MP3-ресивер Panasonic CQ-DFX883N.

Во-вторых, компьютерный блок питания формата AT или ATX. Сейчас полно компьютерного железа от старых ПК, в том числе и блоков питания.

Где его можно найти бесплатно или за минимальные деньги?

• Вытащить из своего старого ПК, который пылится в чулане;

• Купить за копейки на «барахолке» – такие 100% есть на любом радиорынке;

• Починить и довести до ума неисправный компьютерный БП.

Для своей затеи я купил «бэушный» блок питания как раз на «барахолке».

Прежде чем подключать компьютерный БП к автомагнитоле – нужно его проверить и, если надо, довести до рабочего состояния. Об этом чуть позже, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП.

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета – это минус или общий провод. По жёлтым подаётся напряжение +12V. Остальные провода нам будут не нужны – их использовать не будем. Так вот нам нужно от блока питания взять всего-навсего 12V. Для этого берём любой из разъёмов MOLEX или Floppy-разъём. Далее откусываем от него жёлтый провод (+12V) и чёрный провод – минусовой. Затем подключаем эти провода к питающим проводам автомагнитолы.

Стоит отметить, что выходной канал на +12V достаточно мощный и может «отдать» в нагрузку ток в 8-10 ампер (при мощности БП 200 — 300 Вт.), что, собственно, нам и нужно. Обычно, максимальный ток, потребляемый автомобильным CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Кроме этого нужно провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуть позднее.

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод – это минус (по другому – общий провод, «земля», Ground). Жёлтый провод – это +12V (маркируется как Battery). Это основные провода для подключения питания к автомагнитоле.

Но даже если подключить эти провода к аккумулятору или БП, автомагнитолу мы не включим – она будет в дежурном («спящем») режиме.

Поэтому ищем красный провод (маркируется ACC) у автомагнитолы и скручиваем его вместе с жёлтым проводом +12V. Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий – включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

У блоков питания формата ATX есть дежурный источник питания на +5VSB (Standby). Он работает всегда, пока блок питания подключен к сети 220V. Чтобы на выходных каналах появились напряжения +12V, -12V, +5V, -5V, +3,3V нужно на главном выходном разъёме замкнуть зелёный и чёрный провод.

Если вы хотите, чтобы выходные напряжения появлялись сразу после включения БП, то можно установить перемычку между зелёным (Power ON) и чёрным проводом. При этом блок питания будет выходить из «спящего» режима сразу после подачи на него напряжения сети 220V.

Восстановление компьютерного блока питания.

Для начала пробуем включить блок питания. В большинстве случае бывшие в употреблении (б/у или «бэушные») блоки питания от ПК, как правило, рабочие, но имеют некоторые дефекты (отсутствие некоторых выходных напряжений, пониженное напряжение на одном из каналов +12, -12, +5, -5 вольт и т. п.). Даже если блок питания запустился – при этом начнёт крутить вентилятор – стоит вскрыть корпус блока питания, выгрести из него всю пыль, открутить печатную плату и осмотреть контакты на предмет непропая. Если нужно – исправить дефекты.

Перед проведением любых работ необходимо отключать блок питания от сети 220V. Также после этого не помешает принудительно разрядить высоковольтные электролитические конденсаторы входного выпрямителя (220-470 мкФ. * 250V). Сделать это можно подключив на несколько секунд резистор на 100-200 кОм параллельно контактам конденсатора. Естественно, держать пальцами резистор не стоит – иначе можно получить лёгкий удар током.

Эта операция необходима потому, что остаточный электрический заряд конденсаторов опасен (в рабочем режиме на них 200V!). При случайном касании выводов конденсаторов можно получить лёгкий электрический удар. Явление весьма неприятное.

Особое внимание стоит обратить на состояние электролитических конденсаторов выходных выпрямителей. Если они вздуты, имеют разрыв засечки, то их нужно заменить новыми.

Более подробно об устройстве компьютерных блоков питания формата AT рассказано здесь.

Чтобы блок питания выглядел более солидно можно покрасить его аэрозольной краской-спреем (продаётся в любом магазине автозапчастей).

Главная &raquo Секреты ремонта автомагнитол &raquo Текущая страница

Также Вам будет интересно узнать:

• Как правильно разобрать CD-механизм CD/MP3-ресивера?

• Ремонт автомобильного CD/MP3-ресивера. Нет подсветки дисплея.



Как подключить магнитолу дома❓ через блок питания от компьютера, к сети 220В

FM модулятор (ФМ трансмиттер) с Bluetooth

Подключить автомагнитолу дома в сеть 220 вольт несложно, и самый бюджетный способ сделать это — использовать блок питания от компьютера. Если у вас есть старый ненужный или неработающий компьютер, можно позаимствовать его там. Если нет, купите самый дешёвый можно Б/У. А инструкция как подключить магнитолу дома находится перед вами :).

Хорошая магнитола как правило, стоит гораздо дешевле любого музыкального центра. А при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную стоимость. А если вы устанавливаете магнитолу 2DIN которая имеет ЖК дисплей вы можете использовать подключение камеры заднего вида. Проявив фантазию этому можно найти разное применение.

MP3 плеер + FM трансмиттер с дисплеем и Bluetooth

Содержание

1. Почему мы используем блок питания от компьютера
2. Осмотр и выявление неисправностей блока питания.
3. Каким образом подключается магнитола к блоку питания?
4. Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:
5. Видеоинструкция как подключить магнитолу через блок питания
6. Заключение

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Универсальная автомобильная аудиосистема

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

• Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

Автомобильные колонки

• Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
• После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
• Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
• Собрать блок питания и приступить к подключению

Bluetooth-AUX адаптер ресивер в машину

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

• источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
• автомагнитола;
• акустические колонки или динамики;
• провода, имеющие сечение более 1. 5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Автомагнитола

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.
5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
6. Осталось только подключить акустику и наслаждаться своей любимой музыкой,  аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу.
   -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу.
   -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу.
   -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Автоакустика Ural

Возможно вам будет полезно знать какая схема подключения магнитолы используется в автомобиле.

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Сабвуфер Hertz

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Сабвуфер автомобильный OEM Audison

Как подключить автомобильную стереосистему к сети переменного тока (со схемами)

Хотите использовать автомобильную стереосистему дома? Отличные новости — на самом деле это не так уж и сложно… , если вы знаете, что вам нужно.

В этой статье я покажу вам, как подключить автомобильную стереосистему к сети переменного тока вместе с:

• Что вам нужно знать в первую очередь
• Наглядные и понятные электрические схемы
• Какие адаптеры питания переменного тока или расходные материалы можно использовать
• Как подключить блок питания компьютера к автомагнитоле

…и многое другое! Нет причин ждать, так что давайте начнем.

Содержание

• Прежде всего: можно ли подключить автомобильную стереосистему к домашней розетке?
• Что можно использовать для питания автомобильной стереосистемы дома?
• Как подключить блок питания к автомагнитоле?
• Как подключить блок питания компьютера к автомобильной стереосистеме
• Как правильно соединить провода автомобильной стереосистемы

Прежде всего:

можно ли подключить автомобильную стереосистему к домашней розетке?

Быстрый ответ: да, при правильном блоке питания вы можете подключить автомобильную стереосистему к домашней розетке с напряжением 120 В или даже 220 В. Однако вы не можете напрямую подключить автомобильную стереосистему к розетке.

Тем не менее, вам нужно знать всего несколько вещей, чтобы убедиться, что у вас нет головных болей или что вы потенциально можете повредить автомобильную стереосистему.

Автомагнитола работает на переменном или постоянном токе?

Автомобильные радиоприемники используют напряжение постоянного тока (DC) для питания своей электроники, в то время как бытовая электроника использует переменный ток (AC) с гораздо более высоким напряжением. Фактически, автомобильные радиоприемники могут работать примерно до 11 вольт постоянного тока, при этом обычно от 12 до 14,4 вольт при работающем двигателе автомобиля.

Причина, по которой автомобильные радиоприемники используют питание постоянного тока, заключается в том, что автомобили используют аккумулятор постоянного тока для запуска и питания двигателя. Пока двигатель работает, генератор переменного тока вырабатывает переменный ток, который преобразуется в постоянный для зарядки аккумулятора. Аккумуляторы хранят мощность постоянного тока, а не переменного тока.

Какое напряжение используют домашние розетки?

Домашние розетки переменного тока обеспечивают около 120 В (вольт или «В») переменного тока, если вы находитесь в США и некоторых других странах. Другие, в которых я был, даже выше при 220 В переменного тока. Это чрезвычайно Опасно пытаться подключить устройство постоянного тока к сети переменного тока — на самом деле оно может даже взорваться или загореться.

Вам нужен блок питания для безопасного снижения высокого напряжения домашней розетки переменного тока до более низкого напряжения постоянного тока, которое может использовать автомобильная стереосистема.

Сколько ампер потребляет автомобильная стереосистема?

Хорошей новостью является то, что, в отличие от автомобильных усилителей, автомобильная стереосистема потребляет всего несколько ампер. Типичные автомобильные стереосистемы (в зависимости от конструкции, функций и т. д.) потребляют от 2 до 5 ампер или около того при полной мощности.

Я видел некоторые устройства с 10-амперным предохранителем, но это не значит, что они потребляют такой большой ток. Предохранители бывают определенных размеров, так что это следующий ближайший размер, который должен был использовать производитель.

Хотя производители автомобильных стереосистем могут рекламировать их с высокой номинальной мощностью, например, «50 Вт пиковой мощности на канал», в действительности средняя автомобильная стереосистема может выдавать только от 15 до 18 Вт RMS на канал.

Это потому, что им приходится работать с источником питания +12 В, что ограничивает мощность, которую они могут отдавать.

Что такое дополнительный провод 12 В на автомобильной стереосистеме?

Автомобильные стереосистемы имеют 3 провода питания, которые необходимо подключить для работы:

1. Земля/минус, «GND»
2. Резервное питание +12 В/память радио «BATT»
3. Аксессуар на «ACC»

Для 99% автомобильных стереосистем дополнительный провод 12 В представляет собой сигнальный провод красного цвета, который запускает электронику для включения. Обычно они подключаются к дополнительному проводу выключателя зажигания автомобиля для включения и выключения с помощью выключателя.

Необходимо подключить к автомагнитоле. При отключении питания от вспомогательного провода радиоприемника он выключается и переходит в режим пониженного энергопотребления.

Что можно использовать для питания автомобильной стереосистемы дома?

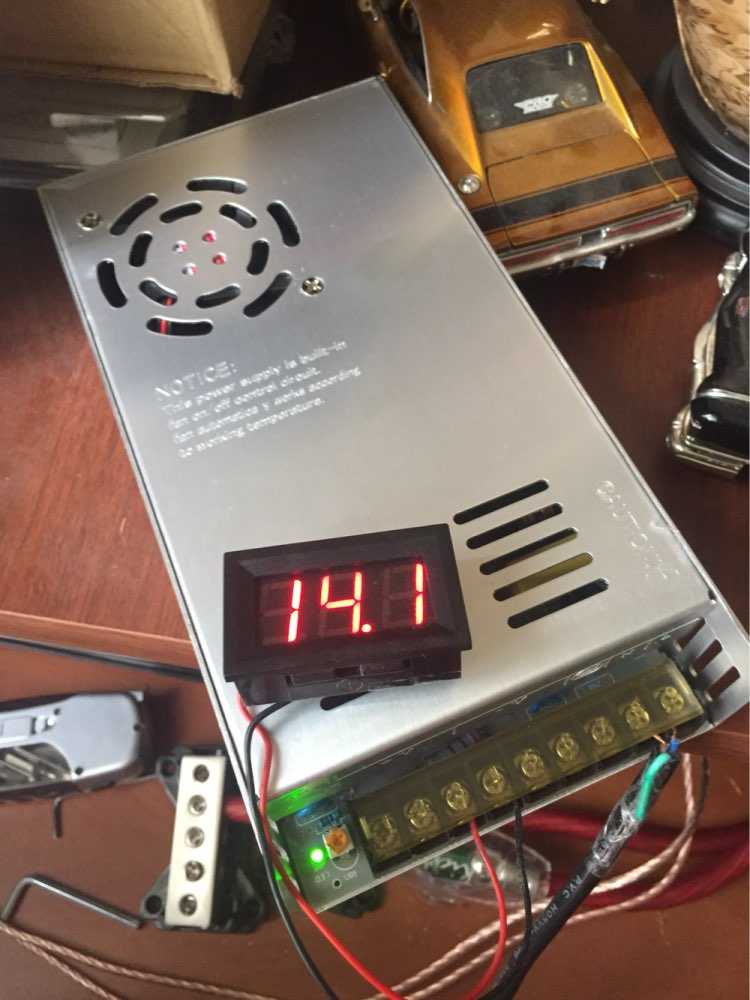

Хорошей новостью является то, что блоки питания на 12 В доступны, если вы посмотрите в нужном месте, и тот, который подходит для подключения автомобильной стереосистемы к сети переменного тока, не должен стоить дорого. Просто нужно знать, что искать.

Хорошая новость заключается в том, что обычно нетрудно найти подходящий блок питания для автомобильной стереосистемы дома. Вам понадобится один с 2 основными вещами:

• Правильное напряжение: от 12 В до 13,8 В
• Правильный номинальный ток (в амперах): от 2 до 2,5 А для большинства автомобильных стереосистем и около 5 А для некоторых устройств, потребляющих больше

Совет: Блоки питания на 12 В подойдут и являются наиболее распространенными. Источники переменного/постоянного тока на 13,8 В иногда используются для питания CB-радиостанций и другого оборудования, поэтому они будут работать нормально, но в них нет необходимости. Не отказывайтесь от их использования.

Источники питания на 12 В в любом случае намного доступнее.

Блок питания переменного и постоянного тока можно приобрести в различных местах: на Amazon, в местном магазине электроники, и вы даже можете использовать старый компьютерный блок питания (также называемый блоком «ATX»), который у вас завалялся. Я расскажу об этом подробнее позже.

Можно ли использовать настенный адаптер для автомобильной стереосистемы?

Хотя вы можете использовать настенный адаптер для питания автомобильного радио с приличными результатами, большинство из них довольно плохие и не могут обеспечить много ампер и только небольшую мощность. Вам также нужно будет обрезать проводку, что в некоторых случаях может быть немного сложнее, поскольку иногда это очень тонкий провод.

Технически,  вы можете использовать сетевой адаптер переменного/постоянного тока 12 В, но я не рекомендую это делать.

Они довольно ограничены по выходной мощности и силе тока, которую они могут обеспечить (многие из них имеют номинал менее 1 А). Они предназначены для зарядки устройств или питания маломощных устройств.

У них тоже нет хорошего запаса мощности и когда вы начинаете крутить автомагнитолу напряжение может начать проседать (выпадать) и она будет плохо работать вместе с поломкой и искажением звука. Вам нужно будет найти один с достаточным током (скажем, от 2 до 2,5 ампер или больше, если возможно) и отрезать проводку, поскольку большинство из них поставляется с подключенным разъемом.

Внимание! Будьте осторожны при использовании настенного адаптера переменного/постоянного тока b e, поскольку некоторым может быть трудно определить, какой провод положительный, а какой отрицательный.

Всегда будьте на 100% уверены перед подключением радио, чтобы избежать условий обратной полярности, так как это может повредить электронику!

Что нужно знать о блоках питания для компьютеров

Блоки питания для ПК также называются блоками питания «ATX» и могут обеспечивать большой ток от своей 12-вольтовой проводки. Вы можете увидеть номинал усилителя на этикетке, как в приведенных выше примерах.

Блоки питания для компьютеров довольно распространены и обычно стоят очень хорошо (особенно бывшие в употреблении). Вам не понадобится мощный.

На самом деле, даже стандартный бюджетный блок питания мощностью 150 Вт отлично подойдет для автомобильной стереосистемы! Почти все они имеют больший выходной ток, чем вам нужно.

Недостатком, однако, является то, что блоки питания для ПК требуют определенного (но легкого) подключения проводки для включения. Это связано с тем, что они обычно подключаются к материнской плате ПК, которая подает управляющий сигнал для их работы.

К счастью, есть простой обходной путь, который делает их отличным источником питания для домашней автомобильной стереосистемы. См. мою подробную схему ниже.

Как подключить блок питания к автомагнитоле?

Подключение питания и заземления радиоприемника

Для подключения автомобильного радиоприемника к источнику питания необходимо сделать следующее:

• Заземление: Подсоедините провод заземления радиостанции (черный провод) к (-) выход блока питания
• Основной источник питания: Подключите провод +12 В аккумулятора радиостанции (обычно желтый провод) к (+) выходу источника питания
• Включение радиостанции: Вы можете сделать это, подключив вспомогательный провод радиостанции (обычно красный) к проводу +12 В аккумулятора или , между которыми можно использовать переключатель.

Если вы соедините дополнительный провод с желтым проводом (питание от батареи), вы можете выключить автомобильную стереосистему с помощью кнопки включения/выключения питания. Однако, хотя это очень просто, за это приходится платить.

Отключение питания от провода аккумулятора 12 В означает, что устройство потеряет настройки радиотюнера, настройки звука и любые другие настройки, которые вы сделали. При желании можно использовать переключатель для подключения вспомогательного провода в качестве элемента управления включением/выключением. В этом случае оставьте питание включенным.

Другой способ — просто включить/выключить радиостанцию ​​с помощью кнопки питания и оставить питание включенным. В любом случае при выключении радиостанция перейдет в режим пониженного энергопотребления, потребляя менее 0,5 ампер при выключении.

Подключение проводов динамиков

Автомобильные стереосистемы обычно используйте стандартные цвета проводов для подключения динамиков:

• Белый = передний левый +, белый/черный = передний левый –
• Серый = Передний правый +, Серый/черный = Передний правый –
• Зеленый = Задний левый +, Зеленый/черный = Задний левый –
• Фиолетовый = Задний правый +, Фиолетовый/черный = Задний правый –

Так же, как и цвета силовой проводки, не все бренды соответствуют этим стандартным цветам, поэтому всегда сначала проверяйте!

Помните, что автомобильные стереосистемы не могут работать с импедансом динамика (нагрузка динамика в Омах) ниже 4 Ом. Однако вы можете использовать домашние стереодинамики с сопротивлением 8 Ом, хотя у вас будет только 1/2 номинальной выходной мощности. Я объясню это ниже.

Никогда не подключайте, например, динамики на 2 Ом и не соединяйте выходы динамиков вместе, так как радио может нагреться и необратимо выйти из строя. Автомобильные стереосистемы не предназначены для мостового подключения, как автомобильный усилитель.

Как подключить блок питания компьютера к автомобильной стереосистеме

Использовать блок питания ATX (настольный компьютер) для автомобильной стереосистемы несложно — на самом деле вам нужно выполнить всего несколько шагов:

• Питание соединения: Отрежьте провод +12 В (желтый) и провод заземления (черный) от основного разъема. Зачистите изоляцию, чтобы оставить от 3/8″ до 1/2″ оголенного провода. Используйте обжимной разъем, пайку или другой тип разъема, чтобы соединить выход +12 В источника питания (желтый) с проводом +12 В аккумулятора радиостанции (желтый). Сделайте то же самое для заземляющих проводов (черный).
• Питание на контроле:  Блоки питания ПК не включаются, даже если используется переключатель включения/выключения на корпусе. Материнская плата ПК использует управляющий сигнал на контакт провода «питание включено». Чтобы сделать то же самое, вам нужно будет найти, отрезать и соединить этот сигнальный провод управления с проводом заземления либо напрямую, либо с помощью выключателя, если хотите [см. схему выше]
• Провод аксессуара радио: Подсоедините провод аксессуара/включения радио (красный) к проводу питания +12 В от источника питания либо напрямую, либо при желании можно использовать переключатель включения/выключения.

После того, как вы подключили провод +12 В и провод заземления к магнитоле, подключите провод питания, показанный выше, к другому проводу заземления, как показано на рисунке. Подача должна начаться, и ваше автомобильное радио должно включиться.

Как я упоминал ранее, отключение питания приведет к потере «памяти» радиоприемника (настроек, последней воспроизведенной радиостанции и т. д.), поэтому вам может быть проще использовать переключатель включения/выключения на дополнительном проводе или включите и выключите радио с помощью кнопки питания.

Не забывайте, что радиоприемник в выключенном состоянии потребляет совсем немного энергии, так что вы можете оставить блок питания включенным, если хотите.

Как правильно соединить провода автомобильной стереосистемы

У вас есть несколько вариантов правильного соединения проводов автомобильной стереосистемы. Я расскажу о некоторых здесь. Это:

1. Метод скрутки и ленты (не то, что я рекомендую, но он работает «в крайнем случае»)
2. Использование соединителей, таких как обжимные («стыковые») соединители или проволочные гайки
3. Спайка проводов вместе

Я подробно расскажу о каждом.

1. Соединение проводов методом скрутки и ленты

Хотя это легко сделать и дешево (особенно если у вас мало инструментов), это наименее надежный способ соединения проводов динамиков или автомобильной стереосистемы. вместе. По моему опыту, лента может оторваться позже или скрученный провод в какой-то момент может оторваться.

Это так же просто, как:

1. Снимите примерно 1/2 дюйма изоляции с конца каждого провода
2. Скрутите оголенные провода как можно туже, обвивая их друг вокруг друга, чтобы скрепить их вместе
3. Оторвите немного изоленты и туго обмотайте ею оголенный провод, а также изоляцию провода

2. Подключение провода с помощью обжимных соединителей

Это один из самых надежных способов подключения проводов, который я использовал в течение многих лет для установки автомобильной стереосистемы. Вам понадобится один или несколько инструментов, чтобы зачистить провод и обжать разъемы.

Вот как:

1. Зачистите провод, оставив открытым оголенный провод от 3/8″ до 1/2″.
2. Плотно скрутите провод, чтобы его можно было правильно вставить в разъем.
3. Плотно вставьте провод в один конец, вставив его в металлический контакт внутри. Убедитесь, что вставили его полностью.
4. Поместите разъем в обжимной инструмент в соответствующее положение в инструменте, рядом с концом разъема.
5. Очень сильно обжать инструментом, чтобы сильно прижать коннектор, постоянно удерживая провод внутри.
6. Повторите то же самое для другой стороны и других проводов по мере необходимости.

Совет: Для достижения наилучших результатов осторожно потяните за провод, удерживая разъем. Провод не должен выходить. Если это так, вы плохо обжали его и вам нужно будет сделать это снова.

Примеры инструмента для обжима и зачистки проводов и обжимных («стыковых») разъемов. Синий — один из самых распространенных и хорошо работает с проводом 18AWG.

При покупке обжимных соединителей вы заметите, что они доступны в разных цветах для проводов разного сечения. В большинстве случаев синие подходят для автомобильных динамиков и радиопроводки. Вы также можете приобрести недорогой набор, который включает в себя обжимной инструмент и разъемы.

3. Соединение проводов пайкой

Это самый надежный способ удлинить и соединить провода, так как при правильном припаивании провод чрезвычайно прочен и долговечен.

Как паять провода автомобильной стереосистемы

1. Отрежьте и зачистите провод (необходима длина оголенного провода не менее 1/2 дюйма).
2. Поднимите оба конца так, чтобы образовалась буква «X», когда провод направлен в противоположные стороны.
3. Возьмитесь за оба конца и туго закрутите каждый конец вокруг другого, пока они не будут полностью намотаны друг на друга.
4. После того, как паяльник нагреется, нагрейте провод жалом. После нагрева (обычно через несколько секунд) нанесите припой на столько, чтобы он полностью протекал через провод.
5. Поверните провод на другую сторону и нанесите припой, пока весь провод не будет полностью пропитан припоем.
6. Дайте проводу немного остыть.
7. Оторвите 2 коротких куска изоленты. Начиная с изоляции и под углом, плотно оборачивайте ленту, пока она не будет полностью покрыта.

Важно полностью закрыть провод, когда закончите. Это делается для того, чтобы соседние провода не соприкасались друг с другом и не вызывали короткого замыкания, которое может необратимо повредить выходные каскады радио.

Сколько времени занимает пайка провода динамика?

В целом, вам потребуется около 30 минут, чтобы припаять полный комплект проводов питания и динамиков автомагнитолы, или чуть меньше, если вы подключаете только сторону питания.

Как подключить блок питания 12 В к магнитоле?

Подключение питания радиостанции и заземления

Основное питание: Подключите провод +12 В аккумулятора радиостанции (обычно желтый провод) к (+) выходу источника питания . Включение радиостанции: вы можете сделать это, соединив дополнительный провод радиостанции (обычно красный) с проводом аккумулятора +12 В или вы можете использовать промежуточный переключатель.

Как подключить автомобильную магнитолу к автомобильному аккумулятору?

Если вы используете автомобильный аккумулятор для питания стереосистемы, просто наденьте положительный и отрицательный контакты аккумулятора на соответствующие контакты на аккумуляторе, затем затяните контакты, чтобы зафиксировать их на месте .

Можете ли вы подключить автомобильную стереосистему?

Правильная проводка автомобильной стереосистемы обеспечит многолетнюю безотказную работу, а цвета проводов стандартизированы, чтобы большинство владельцев автомобилей могли подключать собственное оборудование. Средний установщик автомобильной стереосистемы может подключить устройство к большинству автомобилей примерно за 30 минут .

Что такое дополнительный провод 12 В на автомобильной стереосистеме?

Вспомогательный провод 12 В является одним из трех проводов питания автомобильной стереосистемы . Он красного цвета и помогает включить стереосистему. Однако, чтобы этот провод включал стереосистему, ваш ключ зажигания должен находиться в положении «аксессуар».

Содержание страницы

1

Как подключить автомобильную стереосистему дома?

Чтобы использовать блок питания автомобильной стереосистемы в домашних условиях, вам понадобится шнур питания на 12 В, но вы можете легко приобрести его в хозяйственном магазине. Отрежьте конец шнура питания и соедините черный провод с белой линией вокруг красного и желтого проводов стереосистемы . Перед подключением убедитесь, что каждый провод полностью закрыт.

Как подключить автомобильную стереосистему?

Объяснение жгутов проводки и интерфейсов автомобильной стереосистемы

Можно ли использовать автомобильный аккумулятор в качестве источника питания?

Благодаря развитию электронных технологий автомобильный аккумулятор также может служить временным источником питания для небольшого дома . Поскольку большинству бытовых приборов в качестве источника энергии требуется переменный ток, электронное устройство, называемое инвертором, перед использованием в домашних условиях необходимо подключить к автомобильному аккумулятору.

Можно ли использовать автомобильное зарядное устройство в качестве источника питания?

Можно ли использовать зарядное устройство в качестве источника питания? Да, вы можете использовать зарядное устройство в качестве источника питания . Зарядное устройство фактически является источником питания. Пока зарядное устройство может обеспечить достаточное количество напряжения и тока для электрической нагрузки, его можно использовать в качестве источника питания.

Можно ли использовать зарядное устройство для питания усилителя?

Внутренний автомобильный усилитель с зарядным устройством на 12 В

Можно ли подключить автомобильную стереосистему напрямую к аккумулятору?

Да, автомобильную стереосистему можно подключить напрямую к аккумулятору . Однако вам нужно будет убедиться, что аккумулятор, к которому вы его подключаете, имеет напряжение 12 вольт. Желательно, чтобы это был также автомобильный аккумулятор. Вы должны помнить, что автомобильные радиоприемники сильно разряжают батарею.

Как подключить автомобильную стереосистему без жгута проводов?

Как установить радиоприемник без адаптера жгута проводов

Почему не подается питание на стереосистему?

Наиболее вероятной причиной того, что магнитола не включается, является перегоревший предохранитель . Другими причинами могут быть короткое замыкание в проводке или другие проблемы с проводкой. Автомобили — неблагоприятная среда для электроники, а вибрация, жара и пыль могут привести к преждевременному выходу из строя. Вибрация может привести к ослаблению проводки.

Какого цвета провод постоянного напряжения 12В?

Основная проводка:

Желтый провод Постоянное напряжение 12 вольт. Красный провод 12 вольт зажигание/аксессуары.

Что такое красный и желтый провода?

Красные провода – всегда предполагайте, что они находятся под напряжением . Вы найдете красные провода в цепях на 220 вольт. Хотя красный цвет является вторичным по отношению к черному, он часто используется в таких устройствах, как детекторы дыма. Желтые провода — всегда предполагайте, что они находятся под напряжением, если у вас есть питание. Желтый провод используется в качестве провода под напряжением, протянутого через кабелепровод.

Куда подключать дополнительный провод?

Как создать дополнительный источник питания, если в вашем автомобиле его нет…

Как подключить радио напрямую к аккумулятору?

Как подключить автомобильный Райдо к аккумулятору

Как подключить автомобильный усилитель к розетке?

Зарядка автомобильных усилителей в ВАШЕМ ДОМЕ!

Сколько ампер нужно для работы автомобильной стереосистемы?

Обычному головному стереофоническому устройству требуется около 5 ампер мощности. Если вы хотите увеличить громкость для вечеринок и планируете использовать мощный усилитель, то 5 ампер, скорее всего, тоже будет недостаточно. У нас есть блоки питания на 30 ампер. Некоторые люди будут использовать компьютерные блоки питания, и они прекрасно работают.

Какой провод является проводом питания автомобильной стереосистемы?

Провод питания, идущий от стереосистемы, , обычно красный , и, вероятно, будет подключен к красному проводу от автомобиля. Заземляющий провод для стереосистемы будет черным, как и соответствующий провод от автомобиля.

Что такое провода на задней панели автомобильной стереосистемы?

Загрузите руководство по подключению автомобильной стереосистемы

Цвет провода	Полярность	Функция
Светло-зеленый	–	Стояночный тормоз, автомобиль подает сигнал заземления при включении стояночного тормоза.
Светло-фиолетовый	+	Триггер заднего хода (+12 В при включении заднего хода)
Розовый	+	V.S.S. – Определение скорости автомобиля (сигнал ШИМ/прямоугольная волна)

Куда подключать провод заземления автомобильной стереосистемы?

Заземление вторичной автомобильной стереосистемы внутри приборной панели

Можно ли питать телевизор от автомобильного аккумулятора?

Возможно питание вашего домашнего телевизора от 12-вольтовой розетки прикуривателя в автомобиле, грузовике или доме на колесах . Поскольку домашний телевизор использует мощность переменного тока (переменного тока), а автомобиль вырабатывает мощность постоянного тока (постоянного тока), которая накапливается в аккумуляторе, для получения мощности, используемой вашим телевизором, требуется инвертор мощности.

Может ли 12-вольтовая батарея питать лампочку?

С вашими лампочками подойдет любая батарея 12В . Автомобильный аккумулятор прослужит долго. Вы можете приобрести аккумуляторы меньшего размера на 12 В для мотоциклов и т. д. Простой переключатель на одном из проводов, идущих к аккумулятору, будет работать нормально.

Можно ли подключить вентилятор к автомобильному аккумулятору?

Полностью можно управлять вентилятором и некоторыми другими бытовыми электроприборами, питая их от автомобильного аккумулятора , но для этого требуется специальное оборудование, а также некоторое понимание электрических систем.

Можно ли использовать зарядное устройство для телефона в качестве источника питания?

Ваше USB-зарядное устройство для смартфона на самом деле является источником питания ! Поскольку он предназначен для обеспечения постоянного выхода, ваш телефон фактически выполняет весь контроль заряда. Это разработано для обеспечения гибкости, поэтому ваш телефон можно подключить к любому USB-порту, например, на вашем ПК.

Как зарядить 12-вольтовую батарею без зарядного устройства?

Как зарядить автомобильный аккумулятор без зарядного устройства

1. Метод 1 — Используйте соединительные провода.
2. Способ 2. Используйте солнечную панель и солнечное зарядное устройство.
3. Метод 3 – Используйте инвертор ИБП.
4. Способ 4 — зарядите аккумулятор, поставив его в другой автомобиль.
5. Метод 5 — Использование автомобильного стартера.
6. Метод 6 – Используйте изолятор батареи.

Есть ли разница между блоком питания и зарядным устройством?

Блок питания предназначен для подачи постоянного напряжения на нагрузку. При изменении требований к нагрузке он продолжает обеспечивать фиксированный уровень постоянного тока. Настоящее зарядное устройство обычно подает регулируемый ток сначала для зарядки аккумулятора, а затем переключается в режим регулируемого напряжения.

Можно ли подключить автомобильный усилитель к зарядному устройству для ноутбука?

Хотя вы не можете подключить автомобильный усилитель напрямую к розетке, так как он имеет неправильный тип тока, вы можете подключить кабели от блока питания компьютера к входным портам усилителя, чтобы легко преобразовать переменный ток (AC) в постоянный. ток (DC) .

Как подключить автомобильную стереосистему без автомобиля?

Как подключить автомобильную стереосистему без автомобиля

Как проверить автомобильную стереосистему с помощью автомобильного аккумулятора?

Этапы стендовой проверки радиостанции

1. Удерживайте/подсоедините желтый провод B+ к положительной клемме аккумулятора.
2. Держите/подсоедините красный провод ACC к положительной клемме аккумулятора.
3. Держите/подсоедините черный провод заземления к отрицательной клемме аккумулятора.
4. Нажмите на левую рукоятку громкости, чтобы включить радио.

Как долго автомагнитола будет работать от аккумулятора?

Если ваш автомобиль новее, батарея, вероятно, продержится от четырех до шести часов с включенным радио. Однако если у вас модернизированная звуковая система с дополнительными усилителями, сабвуферами или динамиками, батарея может разряжаться быстрее. Например, добавление сабвуфера может сократить срок службы батареи до одного-двух часов.

Можно ли соединить желтый и красный провода вместе на автомобильной стереосистеме?

Красный провод для 12-вольтового зажигания, который можно подключить к стереосистеме . Желтый провод — это 12-вольтовый аккумуляторный провод, который также должен быть подключен к стереосистеме для питания. Последний провод, черный провод, является проводом заземления. Этот провод, когда-то подключенный к стерео, поможет заземлить его.

Можно ли использовать отрицательную клемму аккумулятора в качестве заземления?

Re: Минус аккумулятора и «масса» — это одно и то же? Короткий ответ: да, вы можете просто подключить землю к 0 Вольт .

Как сделать жгут проводов для автомобильной стереосистемы?

Объяснение жгута проводов стереосистемы! Как собрать самому!

Куда подключать оранжевый провод подсветки?

Как подключить провод освещения для автомобильной стереосистемы

Что произойдет, если не заземлить автомобильную магнитолу?

Вы не можете использовать автомобильную стереосистему, если на приборной панели вашего автомобиля не установлен надлежащий провод заземления . Провод заземления позволит вашей стереосистеме работать правильно и без каких-либо проблем со сбоями, когда ваш автомобиль включен и стереосистема активирована.

Как узнать, работает ли моя автомобильная стереосистема?

Для проверки выходов динамиков:

1. Подсоедините тестовый динамик к каждой паре выходных проводов динамиков по одному, следя за тем, чтобы провода не соприкасались.
2. Включите автомагнитолу и воспроизведите музыку с FM-тюнера или других функций.
3. Правильно работающая автомобильная стереосистема должна иметь хорошую громкость динамиков и звук.

Как включить автомобильную стереосистему JVC?

Нажмите кнопку «Питание» в верхнем левом углу стереосистемы , чтобы включить устройство.

Что такое разъем SWC?

Что такое интерфейс SWC? SWC — это аббревиатура от Steering Wheel Control. Интерфейс SWC модуль, который соединяет штатные органы управления на рулевом колесе автомобиля с головным устройством вторичного рынка или блоком замены радиоприемника .

Провода какого цвета идут вместе?

Защитное заземление зеленого цвета или зеленого цвета с желтой полосой. Нейтраль — белая, горячие (под напряжением или активные) однофазные провода — черные, а красные — в случае второй активной. Цветовые коды проводки силовой цепи переменного тока США.

Функция
этикетка
Цвет, обычный
Цвет, альтернативный

Как проверить постоянное напряжение 12 В?

Как найти и проверить на постоянное напряжение 12 вольт

Провод какого цвета положительный?

Положительный — провод для положительного тока красный . Отрицательный — провод для отрицательного тока черный. Заземление — провод заземления (если есть) будет белого или серого цвета.

Можно ли соединить красный и черный провода вместе?

Красные электрические провода

Эти провода обычно используются для проводки переключателей, а также для соединения между детекторами дыма, жестко подключенными к системе питания. Вы можете соединить два красных провода вместе, или вы можете соединить красный провод с черным проводом . Поскольку красные провода проводят ток, они считаются горячими.

Провода какого из следующих цветов обычно используются для 12 В постоянного тока?

Стандартная схема автомобильной проводки 12 В пост. тока: красный — положительный, а черный — отрицательный . Стандартом в жилой системе электропроводки переменного тока является то, что черный цвет является горячим, а белый — нейтральным, за некоторыми исключениями, например, при использовании белого цвета в качестве переходника для трехпозиционного переключателя.

Дополнительный провод такой же, как и провод зажигания?

Итак, когда вы включаете зажигание, он получает питание для включения стереосистемы. Один из способов определить провод 12 В — проверить его мультиметром или контрольной лампой. Если он показывает 12 вольт при включенном зажигании и 0 вольт при выключенном зажигании, это вспомогательный провод .
