Звезда и треугольник в электродвигателе: принцип соединения и отличия
Вся нагрузка в трехфазных цепях подключается по схеме звезда или треугольник. В зависимости от типа потребителей электроэнергии и напряжения в электросети подбирают соответствующий вариант. Если говорить об электродвигателях, то от выбора соединения обмоток зависит возможность его работы в той или иной сети с номинальными характеристиками. В статье рассмотрим чем отличаются звезда и треугольник в электродвигателе, на что они влияют и каков принцип соединения проводов в клеммнике трехфазного двигателя.
- Теория
- В чем разница
- Формулы мощности, тока и напряжения
- Практика — как подобрать схему для конкретного случая
- Переключение звезда-треугольник для плавного пуска
- Заключение
Теория
Как уже было сказано, схемы соединения звезда и треугольник характерны не только для электродвигателя, но и для обмоток трансформатора, ТЭНов (например, ТЭНов электрокотла) и других нагрузок.
Чтобы понять, почему эти схемы соединения элементов трехфазной цепи так называются, нужно их несколько видоизменить.
В «звезде» нагрузка каждой из фаз соединена между собой одним из выводов, это называется нейтральная точка. В «треугольнике» каждый из выводов нагрузки подключен к разным фазам.
Все изложенное в статье в дальнейшем справедливо для трехфазных асинхронных и синхронных машин.

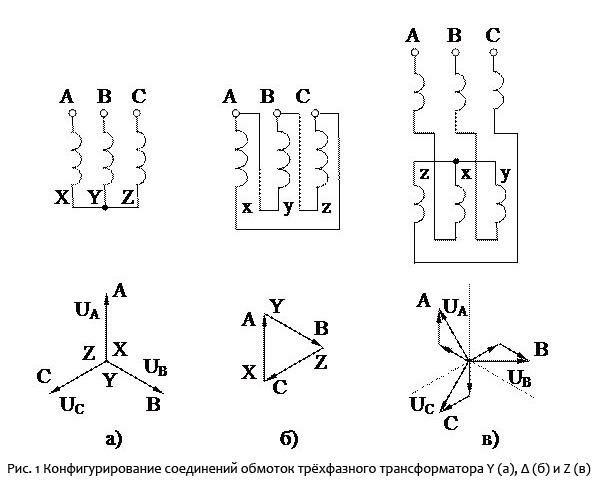

Рассмотрим этот вопрос на примере соединения обмоток трехфазного трансформатора или трехфазного двигателя (в данном контексте это не имеет значения).
На этом рисунке отличия более заметны, у «звезды» начало обмоток соединено с фазными проводами, а концы соединены между собой, в большинстве случаев нулевой провод от питающего генератора или трансформатора подключен к одной и той же точке нагрузки.
Точка указывает начало обмоток.
То есть в «треугольнике» соединяются конец предыдущей обмотки и начало следующей, а к этой точке подключается питающая фаза. Если перепутать конец и начало, подключенная машина работать не будет.
В чем разница
Если говорить о подключении однофазных потребителей, кратко разберем на примере трех электротен, то в «звезде» при перегорании одного из них два оставшихся продолжат работу . Если сгорят два из трех, то вообще ни один работать не будет, так как они попарно подключены к линейному напряжению.
В треугольной схеме даже при перегорании 2 десятка элементов третий продолжает работать. Нулевого провода в нем нет, его просто некуда подключить. А в «звезде» он подключается к точке нейтрали, и нужен для выравнивания фазных токов и их симметрии при разных фазных нагрузках (например, 1 нагреватель подключается в одну из ветвей, а 2 параллельно для остальных).
Но если при таком подключении (с другой фазной нагрузкой) выгорит ноль, то и напряжения будут не те (где больше нагрузка проседает, а где меньше — увеличивается). Подробнее об этом мы писали в статье о фазовом дисбалансе.
Следует иметь в виду, что нельзя подключать обычные однофазные устройства (220В) между фазами, на 380В. Либо устройства должны быть рассчитаны на такую мощность, либо сеть должна быть с линейным 220В (как в электрические сети с изолированной нейтралью некоторых конкретных объектов, например, судов).
Но, при подключении трехфазного двигателя ноль часто не подключают к середине звезды, так как это симметричная нагрузка.
Формулы мощности, тока и напряжения
Начнем с того, что в цепи звезды есть два разных напряжения — линейное (между линейными или фазными проводами) и фазное (между фазой и нулем). U линейная в 1,73 (корень из 3) раз больше, чем U фазовая. В этом случае линейный и фазный токи равны.
UL = 1,73 * Uph
Il = If
То есть линейное и фазное напряжение соотносятся так, что при линейном напряжении 380 В фаза составляет 220 В.
В «треугольнике» U-линейный и U-фазный равны, а токи различаются в 1,73 раза.
Ul = Uf
IL = 1,73 * IF
Мощность в обоих случаях считать по одним и тем же формулам:
- полная S = 3 * Sph = 3 * (Ul / √3) * I = √3 * Ул*я;
- активный P = √3 * Ul * I * cos φ;
- реактивный Q = √3 * Ul * I * sin φ.
При подключении одной и той же нагрузки к одной и той же U-фазе и U-линейке мощность подключаемых устройств будет различаться в 3 раза.
Предположим, имеется двигатель, работающий от трехфазной сети 380/220 В, и его обмотки рассчитаны на подключение по схеме «звезда» к сети с линейным напряжением 660 В. Тогда при подключении к сети «треугольник» питание U-линии должно быть в 1,73 раза меньше, то есть 380В, что подходит для подключения к нашей сети.
Приведем расчеты, чтобы показать, какие отличия будут у двигателя при переключении обмоток с одной цепи на другую.
Предположим, что ток статора при соединении треугольником в сеть 380В составил 5А, тогда его полная мощность равна:
S = 1,73*380*5 = 3287 ВА
Переключить электродвигатель на «звезду» а мощность уменьшится в 3 раза, так как напряжение на каждой обмотке уменьшилось в 1,73 раза (было 380 на обмотку, а стало 220), и ток тоже в 1,73 раза: 1,73*1, 73=3. Значит, учитывая С учетом приведенных значений мы рассчитаем общую мощность.
S = 1,73 * 380 * (5/3) = 1,73 * 380 * 1,67 = 1070 ВА
Как видите, мощность упала в 3 раза!
А что будет если есть другой электродвигатель и он работал в «звезду» в сети 380В и ток статора в те же 5А соответственно и обмотки рассчитаны на соединение в «треугольник» для 220В (3 фазы), но почему-то соединили «треугольником» и подключили к 380В?
В этом случае мощность увеличится в 3 раза, так как напряжение на обмотке теперь наоборот увеличено в 1,73 раза, а ток тот же.
S = 1,73 * 380 * 5 * (3) = 9861 ВА
Мощность двигателя стала больше номинальной в те же 3 раза. Так он просто горит!
Поэтому подключать электродвигатели необходимо по схеме соединения обмоток, соответствующей их номинальному напряжению.
Практика — как подобрать схему для конкретного случая
Чаще всего электрики работают с сетью 380/220В, поэтому давайте рассмотрим, как подключить, звездой или треугольником, электродвигатель к такой трех- фазная электрическая сеть.
В большинстве электродвигателей схема соединения обмоток может быть изменена, для этого в брно есть шесть выводов, они расположены так, что с помощью минимального набора перемычек можно собрать нужную вам схему. Простыми словами: вывод начала первой обмотки расположен над концом третьей, начало второй, над концом первой, начало третьей над концом второй.
Как отличить два варианта подключения электродвигателя вы видите на рисунке ниже.
Поговорим о том, какую схему выбрать. Схема подключения катушек двигателя особого влияния на режим работы двигателя не оказывает при условии, что номинальные параметры двигателя соответствуют сети. Для этого посмотрите на шильдик и определите, на какое напряжение конкретно рассчитана ваша электромашина.
Обычно маркировка имеет вид:
Δ/Y 220/380
Расшифровывается как:
При межфазном напряжении 220 В соберите обмотки в треугольник, а если 380 — в звезду.
Чтобы просто ответить на вопрос «Как соединить обмотки двигателя?» мы составили для вас таблицу выбора схемы подключения:
Переключение звезда-треугольник для плавного пуска
При пуске двигателя наблюдаются высокие пусковые токи. Поэтому для уменьшения пусковых токов асинхронных двигателей применяют пусковую схему с переключением обмотки со звезды на треугольник. При этом, как было сказано выше, электродвигатель должен быть рассчитан на подключение к «треугольнику» и работу под линейной вашей сетью.
Так, в наших трехфазных сетях электроснабжения (380/220В) для таких случаев используются двигатели номиналом «380/660» Вольт, на «Δ/Y» соответственно.
При пуске обмотки включаются «звездой» при пониженном напряжении 380В (относительно номинального 660В), двигатель начинает набирать обороты и в определенный момент времени (обычно по таймеру, в сложные случаи — по сигналу датчиков тока и скорости) обмотки переключаются на «треугольник» и работают уже на свои номинальные 380 вольт.
На иллюстрации выше описан такой способ пуска двигателей, но в качестве примера показан перекидной переключатель, на практике используются два дополнительных контактора (КМ2 и КМ3), хотя он сложнее обычной схемы для подключения электродвигателя, это не его недостаток. Но у нее есть ряд преимуществ:
- Меньшая нагрузка на электросеть от пусковых токов.
- Соответственно меньше падает напряжение и снижается вероятность остановки соответствующего оборудования.
- Мягкий пуск двигателя.
У этого решения есть два основных недостатка:
- Необходимо прокладывать два трехжильных кабеля от расположения контакторов непосредственно к клеммам двигателя.
