Решение проблемы кода неисправности P07BF: расшифровка, причины, сброс

Рассмотрим подробнее

1. Техническое описание и расшифровка ошибки P07BF
2. Симптомы неисправности
3. Причины возникновения ошибки
4. Как устранить или сбросить код неисправности P07BF
5. Диагностика и решение проблем
6. На каких автомобилях чаще встречается данная проблема
7. Видео

Код ошибки P07BF звучит как «низкий уровень сигнала в цепи датчика «А» скорости вращения турбины (гидротрансформатора)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Input/Turbine Speed Sensor «A» Circuit Low».

Техническое описание и расшифровка ошибки P07BF

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P07BF считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Код неисправности P07BF отображается, когда модуль управления трансмиссией (PCM) обнаруживает низкий уровень сигнала в цепи для турбинного датчика скорости, известного как «А». Обозначение «А» обычно зарезервировано для транспортных средств, оборудованных OBD-II, которые используют несколько датчиков скорости входа турбины.

Входной датчик скорости турбины обычно представляет собой электромагнитный трехпроводной датчик. Используемый для контроля входной скорости передачи (распознается PCM как обороты в минуту).

Датчик расположен рядом с задней частью гидротрансформатора (на входном валу трансмиссии). Устанавливается либо с помощью болта, либо ввинчивается непосредственно в картер трансмиссии.

На главном валу трансмиссии имеются специальные канавки, которые проходят в непосредственной близости от конца датчика. Когда канавки проходят мимо датчика, цепь прерывается, и формируется электронный импульс. Этот импульс, принимается PCM как шаблон формы волны, который он опознает как входной сигнал скорость турбины.

Входная скорость турбины сравнивается со скоростью вращения двигателя, процентной нагрузкой двигателя и выходной скоростью трансмиссии. Делается это для определения желаемой входной скорости об/мин. Если фактическая скорость не совпадает с желаемой скоростью из-за низкого уровня сигнала в цепи, код P07BF будет сохранен, и загорится лампа неисправности «Check engine».

Симптомы неисправности

Основным симптомом появления ошибки P07BF для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

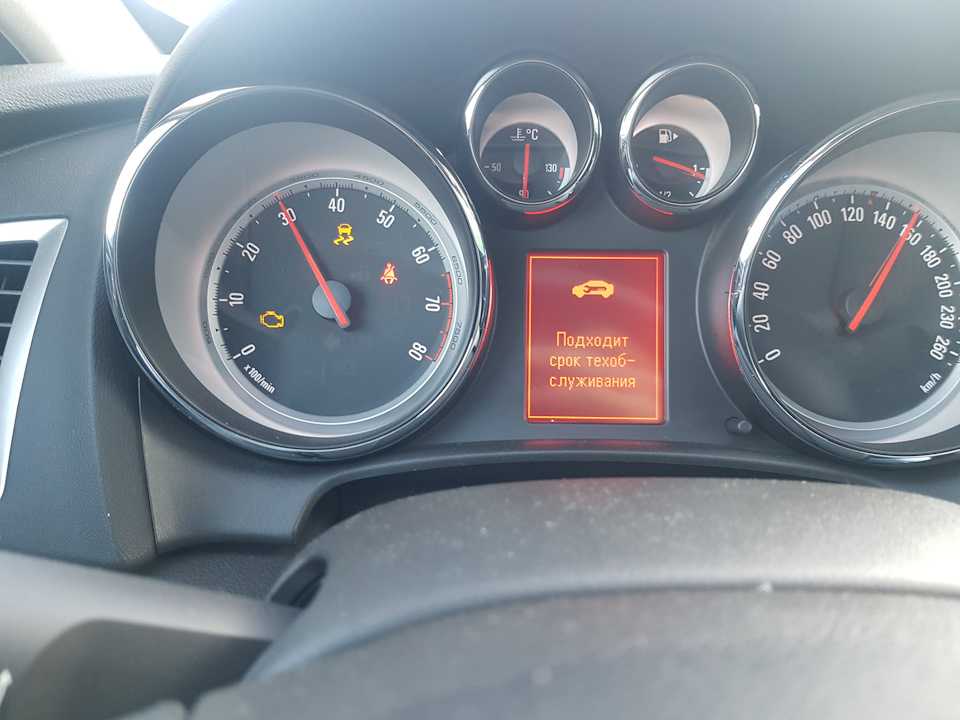

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Колебания показаний спидометра или одометра.
3. Жесткое или неустойчивое переключение передач.
4. Отказ АКПП переключиться.
5. Повышенный расход топлива.
6. Плавающие обороты двигателя, а также попытки заглохнуть.
7. Глохнущий двигатель на холостом ходу.
8. Возможны пропуски зажигания в цилиндрах двигателя. Также двигатель автомобиля может работать неустойчиво.

В некоторых случаях, когда присутствует этот код, PCM переводит коробку в «аварийный режим работы». В этом режиме трансмиссия начинает работать с ограничениями. Если при сообщении P07BF АКПП начинает переключаться нерегулярно, проблему с ошибкой следует немедленно устранить.

Причины возникновения ошибки

Код P07BF может означать, что произошла одна или несколько следующих проблем:

• Поврежденная проводка или разъемы.
• Неисправный датчик входной скорости.
• Неисправность датчика выходной скорости.
• Неисправность электромагнитного клапана переключения передач.
• Загрязнение трансмиссионной жидкости ATF.
• Низкий уровень трансмиссионной жидкости.
• Сбой PCM или ошибка программирования PCM.

Как устранить или сбросить код неисправности P07BF

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P07BF:

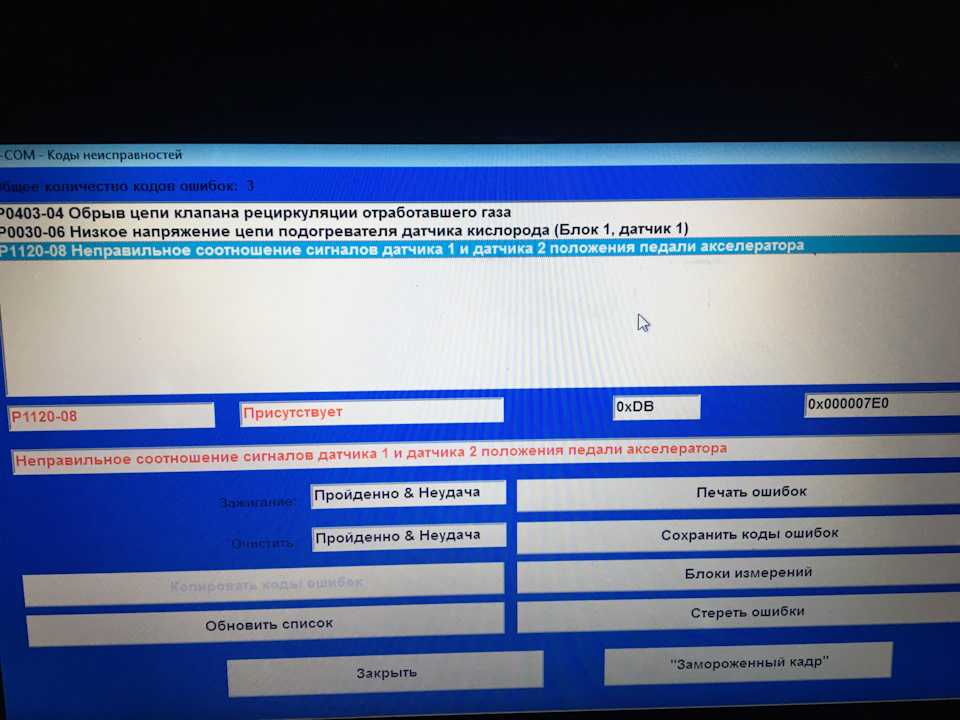

1. Подключите сканер OBD-II к автомобилю и считайте все присутствующие коды ошибок.
2. Очистите коды и проведите тест-драйв автомобиля, чтобы убедиться в наличии проблемы.
3. Проверьте уровень и состояние трансмиссионной жидкости. При низком уровне, долейте жидкость. Когда жидкость загрязнена, ее необходимо заменить.
4. Если код ошибки не исчезнет, проверьте опорное напряжение и сигнал заземления датчика частоты вращения входного вала АКПП. А также целостность и сопротивление цепи датчика.
5. Отремонтируйте или замените все поврежденные провода или цепи. Если с цепями и проводами все в порядке, проверьте все соответствующие датчики и электромагнитные клапаны.

Диагностика и решение проблем

Проверьте код ошибки P07BF в бюллетенях технического обслуживания (TSB) для вашего автомобиля. У вашей проблемы может быть исправление, выпущенное производителем, что может сэкономить время и деньги во время диагностики.

Начните диагностику с визуального осмотра системной проводки и разъемов. Поврежденную проводку, а также разъемы необходимо отремонтировать или заменить. Не забудьте проверить аккумулятор и осмотреть кабели, подключенные к нему, также проверьте мощность генератора.

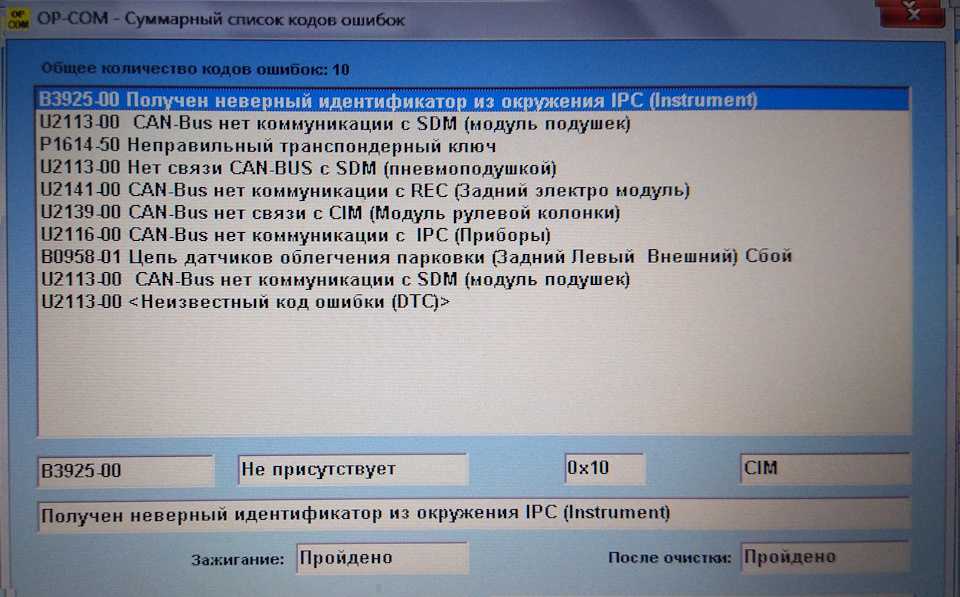

Подключите сканер к диагностическому порту, извлеките все сохраненные коды для дальнейшего использования. Если присутствуют коды входного и выходного датчиков, определите, какая цепь неисправна.

Убедитесь, что на магнитных поверхностях датчиков нет чрезмерного количества металлического мусора. Для достижения наилучших результатов удалите лишний мусор перед повторной установкой. После снятия датчиков осмотрите также канавки и выемки на валу трансмиссии.

Используйте мультиметр для тестирования отдельных датчиков в соответствии со спецификациями производителя. Датчики, не соответствующие спецификациям, подлежат замене.

Перед проверкой сопротивления и непрерывности мультиметром, отключите соответствующие контроллеры. Несоблюдение этого правила может привести к отказу контроллера.

Обратите внимание на неисправность PCM или ошибку программирования PCM. Если все системные схемы и датчики находятся в надлежащем рабочем состоянии и соответствуют спецификациям производителя.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P07BF может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:

• BMW
• Chevrolet (Шевроле Каптива, Круз, Малибу)
• Opel (Опель Астра, Зафира, Мокка)
• Toyota

С кодом неисправности Р07BF иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0716, P0717, P077C, P07C0.

Видео

Скинуть ошибку p07bf в Опеле Astra. Почини свое авто!

Ахад написал(а)
У меня фары пропали, наносил 2 раза, на 3 не успел, фары утащили авто VW Таурег

Dooley написал(а)
Добрый день! не подскажите ОШИбка обрыв в цепи датчика детонации,тоже проблема в датчике?

Виссарион написал(а)
Всё просто, пойду менять на делике.

Эдик написал(а)
Привет будущему хозяину покрашеного руля.

Джованни написал(а)
Зачетная Вектра. Сам люблю эту модель и катаюсь уже 4 год.

Stevan написал(а)
где футболка с Iron Maiden?) ппц

Идрис написал(а)
А допускается ли маленький люфт?

Тельман написал(а)
Аналогичная проблема,вылетела сегодня тоже на ходу

Кота написал(а)
спасибо огромное! сегодня тоже починил проводку сам!

Нигериш Спас написал(а)
Обалдеть,сколько места!Туда входит больше чем в штатный бардачёк!Молодец!

Хенкова Настасия написал(а)
САМОЕ … В ТОМ ЧТО ФИЛЬТР ТУДА НЕ ЛЕЗЕТ!!! ОН УПИРАЕТСЯ ВО ЧТОТО!!! И ПОКА ЕГО НЕ СЛОЖИШЬ НЕ СОМНЕШЬ … — ФИЛЬТР ТУДА НЕ ЗАПИХНЕШЬ!!!

Досжан написал(а)
видио для чайников.можно проверить и без вывешивания колес.автор дебил.неделайте так никогда. опасно.

Максим написал(а)
Красава.видос грамотный. Спасибо от братьев таджиков.

Алые написал(а)
так когда,менять так и не сказали,при какой тольщине

Жоламанова Катринка написал(а)
бедное втягивающее)

Нариман написал(а)
Куда ехать на покраску?)

Sitara написал(а)
сколько примерно обвес в круг с порогами выходит?

Абдул написал(а)
Благодаря тому, что видел это видео несколько месяцев назад, избежал паники). Этой ночью, когда почти припарковался (расстояние небольшое от работы) загорелось на компьютере, что нужно срочно связаться сервисом (вентилятор начал работать, не останавливаясь). Пробег почти 63 тыс.(если не отмотали), мотор 1,6 2012 года. Будем решать проблему. Машина, есть машина. Спасибо.

Самария написал(а)
Главное!!! Перед разборкой снимите клемы с аккумулятора, мало ли подушки выстрелят

Allan написал(а)
Какой размер сальника туда нужен?

Melbourne написал(а)
Задолбал он, масляный поддон называть картером

Шерхан написал(а)
2 крикуна перекрикивпют друг друга

Радис написал(а)
А что если горит лампочка ABS, но сама система в принципе не предусмотрена в авто?

Бабич написал(а)
Ребята, все хорошо, только фоновую музыку в следующий раз немного тише делайте.

Rudiger написал(а)
автор просто супер. лайк

Балтыева Свифт написал(а)
если бы был режим спорт то можно было бы показать как ESP отключить)

Низам написал(а)
Cамое главное для нас-потребителей чем и как снимать и как ставить. Если показано: ‘щас будем снимать’ — вот уже все снято, ‘щас будем ставить’ — вот уже уже все поставил, что толку с такого видео, картинки и в инструкциях есть, но при разборке-сборке этого мало, желательно видеть сам процесс.

Pepe написал(а)
кольца брак не бывает все точно

Селим написал(а)
Оооооооо пипец там столько работы вот это ты заморочился уважаю таких людей!!!

Lev написал(а)
На нормальных машинах при режиме ‘на лобовое’ — кондиционер включается автоматически!

Доцент написал(а)
А если стучит 4 секунды и перестаёт. Потом постоит минут 20 и снова стучит. Сразу запустишь после глушения — не стучит. ?

Север написал(а)
Ликви моле 3100 минералка с присадками.только цена большая

Залимхан написал(а)
Спасибо но есть вопрос. Если водительская двери не открывается — как снять? Как открутить нижний саморез? Спасибо заранее!

Оставить комментарий

Vauxhall Workshop Manuals > Astra J > Трансмиссия/трансмиссия > Автоматическая коробка передач — 6T30 / 6T40 / 6T45 > Другая информация > DTC P0716, P0717, P07BF или P07C0

Инструкции по диагностике

•	Инструкции по диагностической процедуре содержат обзор каждой диагностическая категория.

Дескрипторы DTC

DTC P0716: Работа датчика входной скорости

DTC P0717: Цепь датчика входной скорости нет сигнала

DTC P07BF: Цепь датчика входной скорости, низкий уровень сигнала
Напряжение

DTC P07C0: Высокий уровень сигнала в цепи датчика входной скорости
Напряжение

Диагностическая информация об ошибке

Типичные данные сканера

Трансмиссия МКС

Напряжение питания ISS/OSS

Описание цепи/системы

Датчик входной скорости (ISS) представляет собой датчик Холла.
ISS крепится к внутренней части картера автоматической коробки передач.
в сборе и соединяется с блоком управляющего электромагнитного клапана
через 2-проводной жгут и разъем. Датчик обращен к
тормозное колесо, которое крепится к муфте 4-5-6 и 3-5-R
корпус сцепления в сборе. Датчик получает напряжение батареи на
Датчик входной скорости ISS Питание Цепь напряжения от коробки передач
модуль управления (TCM). Как сцепление 4-5-6 и сцепление 3-5-R
корпус вращается, датчик выдает частоту сигнала на основе
зубья тормозного колеса. Этот сигнал передается через
цепь сигнала ISS к TCM. TCM использует сигнал ISS для
определить давление в магистрали, схемы переключения передач, крутящий момент
муфта гидротрансформатора (TCC), скорость проскальзывания и передаточное число.

Условия появления кода неисправности

P0716

•	Скорость автомобиля составляет 10 км/ч (6 миль/ч) или больше.

P0717

•	Частота вращения двигателя превышает 400 об/мин для 5 секунд.

P07BF или P070C

Напряжение зажигания составляет 9,0 В или выше.

Условия установки кода неисправности

P0716

Входная скорость коробки передач падает на 1350 об/мин более
1 секунда и не восстанавливается.

P0717

Скорость входного вала коробки передач меньше 50 об/мин для
5 секунд при обнаружении выходной скорости.

P07BF

Напряжение аналогового сигнала передачи МКС 0,25 вольта
или менее в течение 4 секунд.

P070C

Напряжение аналогового сигнала передачи МКС 4,75 вольта
или больше в течение 4 секунд.

Действия, выполняемые при установке кода неисправности

P0716

•	TCM запрещает ручное переключение передач вверх и вниз. с селектором переключения передач.

P0717

•	TCM замораживает адаптивную передачу функции.

P07BF или P070C

Коды DTC

•	P07BF и P070C относятся к типу A.

Условия удаления кода неисправности

Коды DTC

P0716, P0717, P07BF и P070C относятся к типу A.

Средства диагностики

Осмотрите жгут проводов и разъем ISS на наличие металлических обломков и
тормозное колесо на наличие повреждений или смещения.

Справочная информация

Ссылка на схему

Схема управления автоматической коробкой передач

Соединитель, вид с торца, номер

Описание и работа

Справочник по электрической части

Код неисправности типа

Диагностический код неисправности силового агрегата (DTC) Определения типов

Справочник по сканирующему прибору

Ссылки на модуль управления для получения информации о диагностическом приборе

Специальные инструменты

Эквивалентные региональные инструменты см.
Специальные инструменты .

Проверка цепи/системы

1. Зажигание включено, проверьте с помощью диагностического прибора передачу
   Параметр состояния проверки напряжения питания ISS/OSS показывает OK.
2. Двигатель глохнет в ПАРКОВКЕ, наблюдайте по диагностическому прибору
   Параметр МКС трансмиссии при изменении оборотов двигателя.
   Параметр ISS трансмиссии должен меняться в зависимости от частоты вращения двигателя и
   не выпадать.
3. После выполнения описанных выше действий убедитесь, что код неисправности
   не сбрасывается при эксплуатации автомобиля в соответствии с Условиями для
   Запуск кода неисправности. Вы также можете управлять транспортным средством в
   условия, которые вы наблюдаете из данных стоп-кадров/отказов.
   Если автомобиль проходит процедуру проверки цепи/системы,
   затем СТОП. Не выполняйте тестирование цепей/систем или компонентов.
   Проверка, так как это может привести к ненужной замене детали.
   Ссылаться на
   Тестирование на непостоянные состояния и плохие соединения.

Проверка цепи/системы

Примечание:  Вы должны выполнить
Сначала проверьте цепь/систему.

1. Зажигание выключено, снимите управляющий электромагнитный клапан Q8
   сборка. Ссылаться на
   Управляющий электромагнитный клапан и модуль управления коробкой передач в сборе
   Замена .
2. Соедините жгут DT-48616-10 между
   жгут проводов автомобиля X1 14-канальная трансмиссия электрическая
   разъем и узел управляющего электромагнитного клапана Q8.
3. Зажигание включено, проверьте наличие напряжения 11-13 вольт между ISS
   клемма цепи напряжения B X3 на управляющем электромагнитном клапане
   сборка и заземление.

⇒	Если не в пределах указанного диапазона, замените Q8 электромагнитный клапан управления в сборе.

4. Выполнить
   Управляющий электромагнитный клапан и модуль управления коробкой передач в сборе
   Проверка входного сигнала скорости входного вала/скорости выходного вала .
5. Осмотрите релуктор на наличие повреждений или смещения.
   Отремонтируйте или замените при необходимости.
6. Если все вышеперечисленные тесты прошли нормально, замените B14C
   датчик входной скорости.

Руководство по ремонту

Выполнить
Диагностика Ремонт Проверка после завершения диагностики
процедура.

•	Выполнить Адаптивные значения трансмиссии Узнайте после всех трансмиссий сопутствующий ремонт.

P07BF Vauxhall Astra H Код DTC

Характеристики двигателя Vauxhall Astra H:

Ваша система управления двигателем Vauxhall Astra H обнаруживает проблему, компьютер сохраняет диагностическую неисправность
код P07BF в его памяти.
Чтобы выяснить, что не так с вашим автомобилем, вы должны сначала извлечь код неисправности P07BF для Vauxhall Astra H.

Хорошее заземление также чрезвычайно важно. P07BF Проблема с двигателем Vauxhall Astra H, потому что наличие напряжения на жгуте панели не заставит панель работать, если есть плохое заземление. Поскольку комбинация приборов установлена ​​в пластиковой приборной панели, для замыкания цепи питания обычно требуется отдельный провод заземления или цепь заземления через жгут проводов. Снова обратитесь к электрической схеме, чтобы найти путь заземления, а затем проверьте его с помощью омметра. Не используйте тестовую лампу с автономным питанием, поскольку она не может измерять сопротивление (любое сопротивление снижает напряжение в цепи).

Запах P07BF Vauxhall Astra H может сигнализировать об утечке масла или охлаждающей жидкости из систем с замкнутым контуром или о проникновении опасных выхлопных газов в салон автомобиля.
