Обозначение предохранителей хендай акцент: Блок предохранителей и реле Hyundai Accent

Содержание

Блок предохранителей в салоне Хёндай Акцент: расшифровка, где находится

На Хёндай Акцент установлено два блока предохранителей. Один находится под капотом. Другой в салоне автомобиля. Именно в салонный блок приходится чаще всего «залазить». Ниже подробно о том, где он находится, точная расшифровка и редакторские фото.

Блок предохранителей в салоне

Слева от блока педалей, ближе к стойке.

Для того, чтобы получить доступ к «внутренностям» — необходимо отодвинуть защёлку вправо, и открыть крышку.

Расшифровка

Схема с расшифровкой.

F1 (красный 10 А) — Указатели поворота
F2 (красный 10 А) — Система ABS, контрольные и сигнальные лампы в комбинации приборов
F3 (красный 10 А) — Комбинация приборов
F4 (синий 15 А) — Подушка безопасности
F5 (красный 10 А) — блок управления двигателем, автоматической КПП (если есть), лампы заднего хода
F6 (красный 10 А) — Привод блокировки дверей
F7 (красный 10 А) — Аварийная сигнализация
F8 (красный 10 А) — Лампы стоп-сигналов
F9 (желтый 20 А) — Обогрев заднего стекла
F10 (красный 10 А) — Обмотка реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора теплообменника системы кондиционирования, вентилятора радиатора
F11 (желтый 20 А) — Очиститель и омыватель ветрового стекла
F12 (красный 10 А) — Обогрев заднего сиденья
F13 (красный 10 А) — ABS
F14 (синий 15 А) — Прикуриватель и аудио-система
F15 (красный 10 А) — Электропривод наружных зеркал
F16 (красный 10 А) — Система кондиционирования

Такую схему нарисовали корейцы.

Как извлечь?

Для извлечения предохранителей в блоке есть специальный инструмент — пинцет. Им необходимо зажать край предохранителя и вытащить его. Дублирующий пинцет есть в блоке под капотом.

Пинцет.

ᐅ Схема предохранителей и реле Hyundai Accent LC (1999-2013)


А
Назначение
1 120 Генератор
2 50 Предохранители № 6, 7, 8, 9 (блок предохранителей в салоне), звуковой сигнал, освещение салона
3 30

50
Передние фары, передние противотуманные фары, омыватель фар, реле задних фонарей
4 20

30
Генератор, блок управления двигателем, реле топливного насоса, реле управления двигателем
5 30 Зажигание, реле стартера
6 20 Вентилятор системы охлаждения
7 30 Вентилятор отопителя
8 30 ABS
9 30 ABS
10 30 Электростеклоподъемники
11 20 Управление вентилятора конденсатора
12 10 SMATRA, конденсатор вентилятора, PCM, датчик кислорода, клапан контроля давления впрыска,вентилятор системы охлаждения, блок управления свечами накаливания, реле подогревателя, выключатель стоп-сигнала.
13 10 Реле кондиционера
14 10 Реле звукового сигнала
15 10 Лампы подсветки, габаритные огни, освещение номерного знака, дневные ходовые огни, левый задний комбинированный фонарь, реле омывателя фар
16 10 Правый задний комбинированный фонарь, габаритные огни, освещение номерного знака
17 10 Левая фара, дневные ходовые огни, комбинация приборов
18 10 Правая фара
19 15 Реле противотуманных фар
20 10 Комбинация приборов, освещение салона, освещение багажника, ETACM, DLC, предупреждение об открытой двери, диагностический разъем
21 15 Аудио, часы, антенна, выключатель кондиционера, выключатель задних противотуманных фар
22 Топливный насос, реле топливного насоса
23 15 Регулятор холостого хода, датчик положения распредвал, привод дроссельной заслонки, клапан EGR, PCM
24 10 ECM, PCM
25 25 Омыватель фар
Реле
R1 Реле топливного насоса
R2 Реле переднего стеклоочистителя
R3 Реле стартера
R4 Резистор предварительного возбуждения генератора
R5 Реле габаритных огней
R6 Реле звукового сигнала
R7 Реле кондиционера
R8 Реле 1 вентилятора теплообменника конденсатора системы кондиционирования
R9 Реле вентилятора отопителя
R10 Реле 2 вентилятора теплообменника конденсатора системы кондиционирования
R11 Реле передних противотуманных фар
R12 реле вентилятора системы охлаждения

Хендай Акцент: предохранители и электромагнитные реле

На автомобиле Хендай Акцент предохранители разнесены в два отсека – один располагается в подкапотном пространстве, а второй в салоне. Машина эта надежная и долговечная, но за техническим состоянием обязательно нужно следить. Hyundai Accent уже давно не выпускается, машины становятся все старше, а их состояние ухудшается.

Желательно всегда иметь под рукой хотя бы краткое руководство по обслуживанию автомобиля со схемами соединений предохранителей и реле.

Предохранители и реле Hyundai Accent электрические схемы

Реле и предохранители в моторном отсеке

Схема предохранителей и их расположение будет представлено дальше. Сначала давайте рассмотрим назначение электромагнитных реле, расположенных под капотом (по рисунку):

8 – реле включения вентилятора печки.

9 – включение клаксона.

12 – включения вентилятора теплообменника.

13 – реле включения муфты на компрессоре кондиционера.

14 – реле включения противотуманок.

15 – резервное гнездо.

29 – габаритный свет.

30 – место установки резистора для предвозбуждения генератора.

31 – реле включения стартера.

35 – реле включения ближнего света фар.

36 – реле включения бензонасоса.

Блок предохранителей в моторном отсеке

Монтажный блок располагается по левую сторону, между корпусом воздушного фильтра, аккумуляторной батареей и кузовом. Чтобы самостоятельно производить ремонт автомобиля, вам нужно уметь читать электрические схемы. Предохранители используются для защиты цепей от короткого замыкания. Перечень предохранителей, расположенных в моторном отсеке:

  • F1 – защиты цепи генератора (номинал 100 А). При выходе из строя этого предохранителя начинает быстрее разряжаться аккумуляторная батарея. При отсутствии зарядки на клеммах АКБ необходимо осуществить проверку натяжения ремня, контактов на генераторе, состояние щеточного узла и регулятора напряжения.
  • F2 – защиты цепи блокиратора дверей. Номинал предохранителя 50 Ампер. Он также защищает цепи питания аварийной сигнализации, звукового сигнала, нагревательного элемента на заднем стекле, микроконтроллерного блока управления двигателем, освещения салона, различные электроприводы (в том числе зеркал). Поэтому, если не работает стоп-сигнал, датчики на Хендай Акцент, автомобиль не заводится, первым делом проверяете этот предохранитель. При отказе аварийной сигнализации нужно проверить предохранители №1 и №7, расположенные в блоке салона. Если они исправны, то нужно провести диагностику реле №10. Последними диагностируете кнопку и электропроводку.
  • F3 (30 Ампер) – предназначен для защиты цепей питания головного света и габаритных огней. В случае отказа освещения необходимо провести проверку предохранителей №27 и 28, а также реле №4, которые располагаются в салоне.
  • F4 – этот предохранитель подает питание на блок управления мотором. Номинальный ток 20 А. Если двигатель не получается запустить, необходимо проверить этот предохранитель. Только после F5, F6, F16, F17, F18, F21 и в салоне F5 и электромагнитное реле 3.
  • Через F5 (30 Ампер) подается питание на катушки зажигания.
  • Через F6 (20 А) и F18 подается питание на электродвигатель вентилятора обдува радиатора.
  • F10 (10А) – питание цепей освещения салона.
  • F11 (10А) – защита цепи питания автомагнитолы.
  • F16 защищает цепи питания ДПРВ (датчика фаз) и РХХ (регулятора холостого хода). Номинальный ток 15А.
  • F17 – подается через него питание на ЭБУ. Смотреть информацию по F
  • F19 (номинал 10А) – питание цепей управления кондиционера.
  • F21, F22, F23 (все номиналом 10А) – защиты цепей ЭБУ, муфты компрессора кондиционера, звукового сигнала, соответственно.
  • F24 – противотуманки.
  • F25 и F26 (10А) – головное освещение с левой и правой стороны соответственно.
  • F27 и F28 (10А) – лампы габаритного освещения на правой и левой сторонах соответственно.
  • F32 – защита цепи вентилятора теплообменника конденсатора кондиционера.
  • F33 – цепь питания электростеклоподъемников.
  • F34 и F37 – блок управления АБС (при ее наличии).
  • Вентилятор системы отопления – F

Блок предохранителей в салоне

Вышеизложенной информации о предохранителях вполне достаточно, чтобы избавиться от основных поломок в электрооборудовании. Нужно помнить, что всегда выходит из строя самое слабое звено. Если сначала установлен предохранитель на 30А, а после него поставить на 10А, в случае короткого замыкания выйдет из строя тот, у которого ток срабатывания меньше. Второй останется цел и невредим. Под капотом ставится блок, который защищает силовые цепи – сразу несколько узлов.

Предохранители в салоне

А вот в салоне предохранители устанавливаются для защиты отдельных ламп и даже приборов. Таблица с характеристиками и назначением предохранителей:

Номер предохранителя Номинальный ток срабатывания, А Какие цепи защищает
F1 10 Поворотники
F2 10 Система АБС и лампы на приборной панели автомобиля
F3 10 Питание приборов на приборной панели
F4 15 Подушки безопасности
F5 10 ЭБУ, лампы оповещения при движении задним ходом, управление АКПП (при наличии)
F6 10 ЦЗ, приводы блокиратора дверей
F7 10 Аварийка
F8 10 Стоп-сигнал
F9 20 Нагревательный элемент на заднем стекле
F10 10 Электростеклоподъемники омыватель фар, вентиляторы радиатора и теплообменника, обмотки реле фар, противотуманки
F11 20 Омыватель и стеклоочиститель лобового стекла
F12 10 Нагревательный элемент сидений
F13 10 АБС
F14 Резерв
F15 15 Прикуриватель
F16 10 Электрический привод зеркал

Это все элементы, которые находятся в салоне. Но еще есть и реле, о них будет рассказано отдельно.

Блок реле в салоне

Реле в салоне Хендай Акцент

Блок с электромагнитными реле располагается в салоне, прямо за маленьким вещевым ящиком. Описание и назначение (по рисунку):

  1. Включения системы EBD (распределения тормозного усилия).
  2. Включения задних противотуманок.
  3. Главное реле СУД.
  4. Головного освещения.
  5. Стеклоочиститель и омыватель.
  6. Включения АБС.
  7. Электростеклоподъемники.
  8. Обогрев заднего стекла.
  9. Клаксон.
  10. Указатели поворота и аварийка.

Для модели Accent электрические схемы можно найти в руководстве. В статье приведены только схемы расположения предохранителей и электромагнитных реле, расположенных в монтажных блоках моторного отсека и салона.

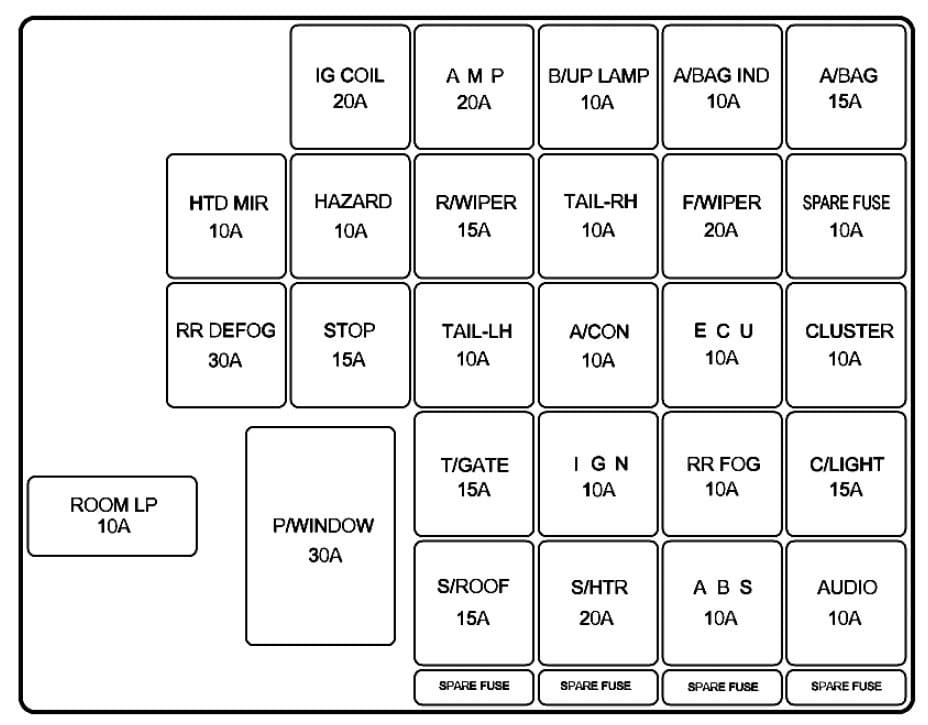

Предохранители и реле Hyundai Accent (MC; 2007-2011)

P / WDWRH 25А Переключатель электрического стеклоподъемника со стороны водителя, переключатель вспомогательного стеклоподъемника, переключатель заднего правого стеклоподъемника
P / WDWLH 25А Переключатель электрического стеклоподъемника водителя, переключатель заднего стеклоподъемника, левый
AUDIO 10А Электропитание наружного зеркала заднего вида и переключатель складывания зеркал, цифровые часы, аудио
С / Зажигалка 25А Прикуриватель, Розетка
H / LP (LH) 10А Левая фара, блок управления ДХО
HTD MIRR 10А Блок управления двигателем, электропривод наружного зеркала заднего вида и мотор складывания зеркал, вспомогательный электропривод наружного зеркала заднего вида и мотор складывания зеркал, PCM, переключатель обогрева заднего стекла
ЗАДНИЙ дворник 15А Многофункциональный переключатель, электродвигатель заднего стеклоочистителя
ПЕРЕДНИЙ дворник 25А Многофункциональный переключатель, электродвигатель переднего стеклоочистителя
ХВОСТ LP (LH) 10А Задний комбинированный фонарь, левый, номерной фонарь, левый (3DOOR), левая фара, модуль управления ДХО, левый указатель поворота
IGN 10А Переключатель регулировки положения фар, привод регулировки положения фар, реле подогревателя топливного фильтра (дизель), реле переднего противотуманного света
СИДЕНЬЕ HTD 20А Переключатель обогрева сиденья водителя, переключатель подогрева сиденья с системой вспомогательного управления
НАДДУВ 10А Активный датчик салона и влажности, модуль управления кондиционером, BCM, реле вентилятора, электродвигатель люка, реле PTC нагревателя №2, №3 (дизель)
ХВОСТ LP (RH) 10А Задний комбинированный фонарь, правый, правый габаритный фонарь (3DOOR), правая фара, номерной фонарь (4DOOR), параллельный соединитель, правый указатель поворота
СТЕКЛО HTD 30А BCM, задний обогреватель, реле заднего обогревателя
AMP 25А AMP
H / LP (RH) 10А Правая фара, комбинация приборов, блок управления ДХО
ОПАСНОСТИ 10А Реле аварийной сигнализации, аварийный выключатель
СУМКА 15А Модуль управления SRS
SNSR 10А Выключатель PAB, контрольная лампа, датчик положения направляющей пассажирского сиденья
RR FOG LP 10А Задний комбинированный фонарь, выключатель задних противотуманных фар, BCM
FR FOG LP 10А Выключатель передних противотуманных фар, левая передняя противотуманная фара, правая передняя противотуманная фара, BCM, реле передних противотуманных фар
S / ROOF 20А Люк Мотор
T / SIG LP 10А Переключатель опасности
TCU 10А Переключатель перегрузки водителя, TCM (Дизель), Генератор импульсов A (Дизель), Генератор импульсов B (Дизель), Датчик скорости автомобиля
СТОП LP 15А Разъем передачи данных, выключатель стоп-сигнала, реле P / WDW, универсальный контрольный разъем
A / BAG IND 10А Приборный щиток
ЭКЮ 10А ECM, PCM, модуль управления EPS, датчик массового расхода воздуха (дизель), сигнальный выключатель топливного фильтра (дизель)
ЗАМОК C / DR 20А Привод замка двери водителя, привод вспомогательного замка двери, привод замка задней двери BCM, левый привод замка задней двери, выключатель электрического стеклоподъемника водителя, привод замка задней двери
НАЧАЛО 10А Пусковое реле, реле охранной сигнализации
Кластер 15А BCM, комбинация приборов, генератор, модуль управления DRL, модуль контроля давления в шинах, резистор предварительного возбуждения
КАТУШКА ЗАЖИГАНИЯ 10А Катушка зажигания №1, №2, №3, №4, конденсатор
АУДИО (разъем питания) 15А аудио
MULTB / UP (разъем питания) 10А Лампа в багажном отделении, Лампа в салоне, Выключатель лампы на туалетном столике, Цифровые часы, Верхняя консольная лампа, Модуль управления кондиционером, Комбинация приборов, Сигнальный зуммер заднего хода, Датчик двери, BCM, Модуль контроля давления в шинах
ABS 10А Переключатель ESP, датчик угла поворота рулевого колеса, модуль управления ABS, модуль ESP, многоцелевой контрольный разъем
B / UP LP 10А Переключатель фонаря заднего хода, переключатель диапазона коробки передач с главной передачей в сборе, разъем универсальной проверки
DRL 10А Модуль управления ДХО
FOLD’G 10А Электропитание наружного зеркала заднего вида и выключателя складывания зеркал

Предохранители и реле Hyundai Accent (RB; 2011-2017)

ЗАПАСНОЙ 15А Не используется
РОЗЕТКА 15А Прикуриватель и розетка (розетка)
С / ЗАЖИГАЛКОЙ 15А Прикуриватель и розетка (прикуриватель)
ACC 10А Аудио, выключатель питания наружного зеркала заднего вида
A / BAG IND 10А Комбинация приборов (Подушка безопасности IND. )
СУМКА 10А Модуль управления SRS, контрольная лампа, датчик обнаружения пассажиров
Т / SIG 10А Переключатель опасности
ЭУР 10А Модуль управления EPS
Стеклоочиститель RR 15А Многофункциональный переключатель (стеклоочиститель), электродвигатель заднего стеклоочистителя
7 ЗАПАСНОЙ 10А Не используется
6 ЗАПЧАСТИ 15А Не используется
ПРОТИВОТУМАННАЯ ФАРА 10А Реле передних противотуманных фар
DRL 10А Реле ДХО (дневных ходовых огней)
СТОП-СИГНАЛ 15А Выключатель стоп-сигнала, датчик аккумулятора, реле стоп-сигнала, блок предохранителей и реле E / R (реле HAC), разъем канала передачи данных
Кластер 10А Комбинация приборов (MICOM, IND.), BCM
IG1 10А Выключатель стоп-сигнала, выключатель ECO, модуль подогрева сиденья водителя / пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач банкомата ILL.  Модуль управления EPS, реостат
ABS 10А Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E / R (многоцелевой контрольный разъем, реле HAC)
B / UP ЛАМПА 10А Переключатель фонарей заднего хода
ЭКЮ 10А ECM, PCM
MG2 10А Реле электрического стеклоподъемника, модуль управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка в крыше, блок предохранителей и реле E / R (реле вентилятора)
2 IG2 10А Блок управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями
ОПАСНОСТИ 15А Реле аварийной сигнализации, аварийный выключатель
2 ЗАПЧАСТИ 25А Не используется
ЛЮК 15А Люк Мотор
3 ЗАПЧАСТИ 10А Не используется
TCU 15А Датчик скорости автомобиля, переключатель диапазона КПП
ЗАПАСНОЙ 15А Не используется
ЗАПАСНОЙ 10А Не используется
Стеклоочиститель FRT 25А Многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя
ЗАМОК DR 20А Реле блокировки / разблокировки дверей, двухоборотное реле разблокировки, привод замка двери водителя
ОКНО БЕЗОПАСНОСТИ 25А Модуль безопасного электрического стеклоподъемника
S / ОБОГРЕВАТЕЛЬ 15А Модуль подогрева сиденья водителя / пассажира
5 ЗАПАСНОЙ 10А Не используется
КОМНАТНАЯ ЛАМПА 10А Комбинация приборов (IND. .ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа в багажном отделении, лампа в багажнике, центральная лампа в салоне, лампа на потолочной консоли, лампа карты
AUDIO 20А аудио
ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ 10А Задний комбинированный фонарь, левый, левая фара, левый передний указатель поворота, левый / правый габаритный фонарь (4 двери), фонарь освещения номерного знака (5 дверей)
ЗАДНИЙ ФОНАРЬ ПРАВЫЙ 10А Правая фара, правая задняя комбинированная лампа, реостат, аудиосистема, правый передний указатель поворота, выключатель аварийной сигнализации, комбинация приборов (ILL. +), Разъем AUX и USB, выключатель ESC, выключатель кондиционера, выключатель ECO, многофункциональный выключатель ( Дистанционное управление), модуль управления кондиционером, выключатель заднего обогревателя, выключатель переднего антиобледенителя, переключатель рычага переключения передач банкомата ILL.
НАЧАЛО 10А Переключатель диапазона КПП, переключатель замка зажигания
Н / лампа 10А Комбинация приборов, блок предохранителей и реле в моторном отсеке (реле фар)
P / WDW LH 25А Главный выключатель электрического стеклоподъемника, переключатель заднего левого стеклоподъемника
P / WDW RH 25А Главный выключатель электрического стеклоподъемника, выключатель заднего правого стеклоподъемника, выключатель электрического стеклоподъемника пассажира
HTD MIRR 10А ECM, PCM, переключатель обогрева заднего стекла, наружное зеркало с электроприводом водителя, наружное зеркало с электроприводом пассажира
A / CON 10А Модуль управления кондиционером (автоматический кондиционер)
НАДДУВ 10А ECM, PCM, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер)

Описание предохранителей Hyundai Accent: характеристики, фото и видео

Как известно, блок предохранителей (далее — БП) в любом автомобиле играет важную функцию — он защищает от перенапряжения и выхода из строя электрооборудование машины. Сейчас мы вам расскажем, где расположены плавкие предохранители Хендай Акцент (далее — ПП), сколько их всего в этой модели автомобиля и за что они отвечают. Также вы узнаете, как произвести их замену.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

Если вы заметили, что какое-либо устройство или часть электрооборудования стала некорректно работать или вовсе вышла из строя, не нужно спешить менять сломавшийся элемент. Для начала необходимо проверить состояние ПП. Иногда причина неработающих фар, печки, бензонасоса, кроется именно в выходе из строя ПП.

 Загрузка …

Обратите внимание: если вышло из строя реле или ПП бензонасоса, то запуск двигателя будет невозможным.

Как и любое транспортное средство, Хендай Акцент оснащен блоками предохранителей. Причем в случае с этой моделью авто их целых три. Два из них находится в салоне автомобиля, еще один — в подкапотном пространстве. Предлагаем вам ознакомиться со схемой и назначением каждого БП. Также помните о том, что схема и предназначение элементов наносится на внутреннюю сторону пластиковой накладки, которая защищает БП.

БП в моторном отсеке

Схема БП, установленного в подкапотном пространстве транспортного средства Описание назначения деталей устройства, установленного в моторном отсеке

БП в салоне

В салоне автомобиля, как сказано ранее, расположено несколько БП. Один из них находится со стороны водительского сидения, в районе левой ноги. Чтобы добраться до него, необходимо снять пластиковую декоративную накладку, которая находится на торпеде.

Схема БП, расположенного в салоне Хендай Акцент

Ниже предлагаем вам ознакомиться с назначением каждого компонента устройства.

Описание назначения деталей БП, который находится в районе водительского сидения в салоне Хендай Акцент

Второе устройство находится за дополнительным бардачком в салоне. Если быть более точным, то там установлены реле, а не предохранители. Они предназначены для защиты более мощных потребителей энергии.

Схема назначения элементов устройства, который находится в салоне авто

Номер детали Ее предназначение
1 Данное реле обеспечивает функционирование электронного устройства, отвечающего за распределение тормозных усилий. В случае его поломки возможно некорректное торможение транспортного средства (при экстренном торможении авто может повести в сторону).
2 Отвечает за функционирование ламп задних фонарей противотуманного света.
3 Это реле является главным в системе управления мотором Хендай Акцент. На фото оно отсоединено от своего разъема.
4 Отвечает за функционирование ламп головного света. При его поломке могут не работать как ближние, так и дальние огни, а также габариты.
5 Устройство обеспечивает работу моторчика очистителя, а также омывателя лобового стекла.
6 Деталь, отвечающая за работоспособность системы ABS.
7 Обеспечивает функциональность электрических стеклоподъемников.
8 Данное устройство отвечает за работоспособность механизма обогрева заднего стекла.
9 Обеспечивает работу рулевого гудка.
10 Отвечает за функционирование лампочек указателей поворота, а также световой сигнализации.

Как вы видите, большинство электрических компонентов автомобиля, для работы которых требуется напряжение, защищены плавкими предохранителями и реле.

Процедура снятия и замены

В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать — это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.

Итак, приступим к замене ПП.

  1. Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель.
  2. Когда вы поняли, какой блок вам нужен, откройте капот. Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание.
  3. Далее, вам нужно открыть крышку монтажного блока. Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником.
  4. Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально. Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять.
    Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими.

Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать. Установите на место декоративную накладку и не забудьте подключить аккумуляторную батарею. Также обратите внимание на тот факт, что номинал заменяемых устройств должен совпадать. То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители.

Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.

Видео «Сервисный разъем и салонные ПП»

В этом видео автор показал расположение салонного БП и сервисного разъема для диагностики на примере автомобиля Хендай Солярис. Для моделей Акцент место расположения БП будет идентичным.

Hyundai Accent | Предохранители и реле

13.3. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

Предохранители

Расположение предохранителей в главной коробке



Большинство предохранителей расположено в
коробке с плавкими предохранителями, находящейся в нижней части панели приборов
со стороны водителя. Дополнительные предохранители расположены в коробке
предохранителей и реле на левой передней стороне моторного отсека.

Замена



ПОРЯДОК ВЫПОЛНЕНИЯ






1. Для доступа к главной коробке с плавкими
предохранителями откройте крышку иммобилайзера, поверните зажим на
90° и снимите крышку с блока предохранителей.
2. Для доступа к плавким предохранителям,
расположенным в моторном отсеке, просто снимите крышку коробки предохранителей.
3. Обозначение цепей, защищаемых
плавкими предохранителями, дается на крышке коробки предохранителей,
а также в инструкции по эксплуатации.
4. При замене предохранителя выключите
электрическую цепь, защищаемую им. Затем извлеките предохранитель
из зажимов.
5. Всегда заменяйте предохранитель
другим той же мощности. Никогда не заменяйте предохранитель более
одного раза, не определив причину его перегорания.

Реле

Большинство реле расположены в коробке реле и предохранителей в моторном отсеке
или в нижней части панели приборов со стороны водителя, за исключением следующих:

 – реле люка;

 – реле стеклоочистителя;

 – реле вентилятора радиатора.

Схема предохранителей Hyundai Accent (RB; 2011-2017)

ЗАПАСНЫЕ 15A Не используется
РОЗЕТКА ПИТАНИЯ 15A Прикуриватель и розетка (розетка)
C / LIGHTER 15A Прикуриватель и розетка (прикуриватель)
ACC 10A Аудио, выключатель внешнего зеркала с питанием
A / BAG IND 10A Комбинация приборов (Air Bag IND.)
A / BAG 10A Модуль управления SRS, контрольная лампа, датчик обнаружения пассажира
T / SIG 10A Датчик аварийной сигнализации
MDPS 10A Модуль управления EPS
WIPER RR 15A Многофункциональный переключатель (стеклоочиститель), электродвигатель заднего стеклоочистителя
7 ЗАПАСНЫЙ 10A Не используется
6 ЗАПАСНЫЙ 15A Не используется
Передняя противотуманная фара 10A Реле передней противотуманной фары
ДХО 10А Реле ДХО (дневных ходовых огней)
СТОП-ЛАМПА 15A Выключатель стоп-сигнала, датчик аккумуляторной батареи, реле стоп-сигнала, блок предохранителей и реле E / R (реле HAC), разъем канала передачи данных
CLUSTER 10A Комбинация приборов (MICOM, IND. ), BCM
IG1 10A Выключатель стоп-сигнала, выключатель ECO, модуль обогревателя сиденья водителя / пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач банкомата ILL. Модуль управления EPS, реостат
ABS 10A Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E / R (многоцелевой контрольный разъем, реле HAC)
ЛАМПА B / UP 10A Выключатель лампы заднего хода
ECU 10A ECM, PCM
MG2 10A Реле электрического стеклоподъемника, модуль управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка в крыше, блок предохранителей и реле E / R (реле вентилятора)
2 IG2 10A Модуль управления кондиционером, BCM, модуль SMK, модуль управления стеклоочистителями
HAZARD 15A Реле опасности, переключатель аварийной сигнализации
2 ЗАПАСНЫЙ 25A Не используется
ЛЮК КРЫШИ 15A Электродвигатель люка
3 ЗАПАСНЫЙ 10A Не используется
TCU 15A Датчик скорости автомобиля, переключатель диапазона коробки передач
ЗАПАСНЫЙ 15A Не используется
ЗАПАСНЫЙ 10A Не используется
WIPER FRT 25A Многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя
DR LOCK 20A Реле блокировки / разблокировки дверей, двухоборотное реле разблокировки, привод замка двери водителя
SAFETY POWER WINDOW 25A Защитный модуль стеклоподъемника
S / ОБОГРЕВАТЕЛЬ 15A Модуль обогревателя сиденья водителя / пассажира
5 ЗАПАСНЫЙ 10A Не используется
КОМНАТНАЯ ЛАМПА 10A Комбинация приборов (IND. .ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа багажного отделения, лампа багажного отделения, центральная лампа салона, лампа верхней консоли, индикатор карты
АУДИО 20A Аудио
ЗАДНИЙ ФОНАР ЛЕВЫЙ 10A Задний комбинированный фонарь, левая фара, левая фара, передний левый указатель поворота, левый / правый габаритный фонарь (4 двери), габаритный фонарь (5 дверей)
ЗАДНИЙ ФАРА ПРАВЫЙ 10A Фара правая, задняя комбинированная лампа правая, реостат, аудиосистема, правый передний указатель поворота, выключатель аварийной сигнализации, комбинация приборов (ILL.+), AUX и USB-разъем, переключатель ESC Off, переключатель кондиционера, переключатель ECO, многофункциональный переключатель (дистанционное управление), модуль управления кондиционером, переключатель обогрева заднего стекла, переключатель переднего антиобледенителя, переключатель рычага переключения передач банкомата ILL.
START 10A Переключатель диапазона коробки передач, переключатель замка зажигания
H / LAMP 10A Комбинация приборов, блок предохранителей и реле в моторном отсеке (реле фар)
P / WDW LH 25A Главный переключатель электрического стеклоподъемника, задний переключатель электрического стеклоподъемника, левый
P / WDW RH ​​ 25A Главный переключатель электрического стеклоподъемника, задний переключатель электрического стеклоподъемника, правый, переключатель электрического стеклоподъемника пассажира
HTD MIRR 10A ECM, PCM, переключатель обогрева заднего стекла, наружное зеркало водителя с электроприводом, наружное зеркало с электроприводом пассажира
A / CON 10A Модуль управления кондиционером (автоматический кондиционер)
ВОЗДУХОДУВКА 10A ECM, PCM, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер)

Hyundai Accent (1999-2005) Схема предохранителей • Проверка предохранителей.

com

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Hyundai Accent (LC; 1999, 2000, 2001, 2002, 2003, 2004, 2005).

Проверка и замена предохранителей

Цепи электропроводки в вашем автомобиле защищены от короткого замыкания с помощью комбинации предохранителей, автоматических выключателей и плавких вставок. Это значительно снижает вероятность повреждения из-за проблем с электричеством.

Если что-то электрическое в вашем автомобиле перестает работать, первое, что вы должны проверить, — это перегоревший предохранитель.Определите по таблице, какой предохранитель или предохранители контролируют этот компонент. Сначала проверьте эти предохранители, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители и проверьте работу компонента.

Посмотрите на серебристую полосу внутри предохранителя. Если ремешок сломан или расплавился, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.

Уведомление

  • Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
  • Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
  • Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
  • Если предохранитель снова перегорел, обратитесь в квалифицированный сервисный центр.

Схема блока предохранителей в салоне

Внутренний блок предохранителей находится под приборной панелью со стороны водителя.

0

10

9 0004 20

A Связанная цепь
1 10 Выключатель аварийной сигнализации, переключатель фонарей заднего хода, переключатель диапазона коробки передач, управление переключением АКП и блокировкой клавиш
2 10 ETACM, резистор предварительного возбуждения, таймер ремня безопасности, комбинация приборов
3 10 комбинация приборов
4 15 Подушка безопасности
ECM, PCM, рычаг переключения A / T, переключатель диапазонов коробки передач с главной передачей в сборе, датчик массового расхода воздуха, датчик скорости автомобиля, аварийный выключатель топливного фильтра
6 10 Блокировка дверей с электроприводом
7 10 Выключатель аварийной сигнализации, ETACM
8 10 Выключатель стоп-сигнала, рычаг переключения передач АКП, соленоид блокировки ключа АКП
9 Обогрев заднего стекла
10 10 Фара, Электрический стеклоподъемник, Регулировка угла наклона фар, Омыватель фар, ETACM, Передняя противотуманная фара, Регулятор вентилятора, Задний прерывистый омыватель, Реле топливного фильтра, A / Переключатель С
11 20 Передний стеклоочиститель и омыватель
12 20 Обогреватель сиденья
13 10 Контроль ABS, ABS

04 10
Цифровые часы, аудио, переключение АКПП и управление блокировкой клавиш
15 15 Прикуриватель
16 10 Переключатель внешнего зеркала с питанием
17 17 Обогрев заднего стекла и наружных зеркал
18 20 Задний дворник
Пассажирский компа Блок реле управления

Блок реле и предохранителей в моторном отсеке

AT

ECU

900 10

Двигатель омывателя фар 9000

Описание A Связанная цепь
ГЕНЕРАТОР 120
Предохранитель 6,7,8,9, Предохранитель звукового сигнала, Предохранитель освещения салона
ЛАМПА 50 Предохранитель фары, Предохранитель передней противотуманной фары, Реле заднего фонаря, Предохранитель омывателя H / LP
ECU 20/30 Реле управления двигателем, генератор, реле топливного насоса, предохранитель ECU # 3
IGN 30 Источник питания зажигания, пусковое реле
RAD FAN 20 Управление вентилятором радиатора
ВОЗДУХОДУВКА 30 Регулятор вентилятора
ABS 30 Регулятор ABS, штуцер для удаления воздуха из ABS
ABS 30 Регулятор ABS, штуцер для удаления воздуха из ABS
P / WDW 30 Электрический стеклоподъемник
КОНД-ВЕНТИЛЯТОР 20 Управление вентилятором конденсатора 10 SMATRA, Вентилятор конденсатора, PCM, Датчик кислорода, Клапан продувки, Вентилятор радиатора, Реле свечей накаливания, Реле нагревателя, Выключатель стоп-сигнала
A / CON 10 Реле A / С
HORN 10 Реле звукового сигнала
TAIL LH 10 Фонари освещения, габаритные огни, номерной фонарь, управление DRL, задний левый комбинированный фонарь, реле омывателя H / LP
TAIL RH 10 Задний правый комбинированный фонарь, фонарь освещения, габаритный фонарь
H / LP LH 10 Левая фара, управление ДХО, комбинация приборов
H / LP RH 10 Правая фара
FRONT FOG 15 Реле передних противотуманных фар
ROOM LP 10 Фонарь в багажном отсеке , ETACM, DLC, Предупреждение двери, Многоцелевой контрольный разъем
AUDIO 15 Аудио, Цифровые часы, Питание антенны, Переключатель кондиционера, Выключатель заднего противотуманного фонаря
ECU # 2 15 Привод холостого хода, PCM, датчик положения распределительного вала, привод системы рециркуляции ОГ, привод дроссельной заслонки
ECU # 3 10 ECM, PCM
H / L WASHER 25
F / PUMP CHK (E50) Реле топливного насоса, двигатель топливного насоса
Блок плавкой вставки (дизель)
Описание A Связанная цепь
GLOW 80
HTR # 1 60 Реле нагревателя # 1
HTR # 2 30

05

Реле нагревателя F / HTR 30 Нагреватель топливного фильтра

Hyundai Accent (2000-2005) — схема блока предохранителей

Hyundai Accent (2000-2005) — схема предохранителей

Год выпуска: 2000, 2001, 2002, 2003, 2004, 2005

Панель предохранителей в моторном отсеке

Hyundai Accent — блок предохранителей — моторный отсек

Описание Номинальный ток [A] Защищенный компонент
ПЛАСТИКОВЫЙ

ССЫЛКА

ALT 120 Зарядка (Генератор)
АККУМУЛЯТОР 50 Предохранитель 6, 7, 8, 9, предохранитель звукового сигнала, предохранитель комнатного освещения
ЛАМПА 50 Предохранитель фары, предохранитель передней противотуманной фары, реле заднего фонаря, предохранитель омывателя H / LP
ЭКЮ 20 Реле управления двигателем, генератор, реле топливного насоса, предохранитель ECU # 3
IGN 30 Источник питания зажигания, пусковое реле
ВЕНТИЛЯТОР 20 Управление вентилятором радиатора
ВОЗДУХОДУВКА 30 Регулятор вентилятора
АБС 30 Блок управления АБС, штуцер прокачки АБС
АБС 30 Блок управления АБС, штуцер для удаления воздуха из АБС
P / WDW 30 Электрический стеклоподъемник
КОНД ВЕНТИЛЯТОР 20 Управление вентилятором конденсатора
ПРЕДОХРАНИТЕЛЬ ЭБУ № 1 10 Вентилятор радиатора, вентилятор конденсатора, ECM, датчик кислорода, регулирующий клапан продувки, SMATRA, реле свечей накаливания, реле нагревателя, выключатель стоп-сигнала
КОМПОНЕНТ КОНДИЦИОНЕРА 10 Реле кондиционера
РОГ 10 Реле звукового сигнала
ХВОСТ ЛЕВЫЙ 10 Лампы освещения, Задний левый комбинированный фонарь, Фонарь освещения номера, Управление ДХО, Габаритный фонарь, Реле омывателя H / LP
ХВОСТ ПРАВ 10 Фонарь задний правый, Фонарь освещения, Габаритный фонарь
H / LP LH 10 Левая фара, управление ДХО, комбинация приборов
H / LP RH 10 Фара правая
ПЕРЕДНИЙ ПРОТИВОТУМАН 15 Реле передних противотуманных фар
КОМНАТА LP 10 Комбинация приборов, Лампа освещения салона, Лампа освещения багажника, ETACM, DLC, Предупреждение двери, Многоцелевой контрольный разъем
АУДИО 15 Аудиосистема, цифровые часы, силовая антенна, выключатель кондиционера, выключатель задних противотуманных фар
ЭБУ № 2 15 Привод холостого хода, ЕСМ, датчик положения распределительного вала, привод системы рециркуляции ОГ, привод дроссельной заслонки
ЭБУ № 3 ЕСМ
ШАЙБА В / Д 25 Электродвигатель омывателя фар
F / НАСОС CHK (E50) Реле топливного насоса, двигатель топливного насоса

Панель предохранителей в салоне автомобиля

Hyundai Accent — блок предохранителей — внутренняя панель

Предохранитель Номинальный ток [A] Защищенный компанент
1 10 Предупреждение об опасности, переключатель фонаря заднего хода, переключатель диапазона коробки передач с главной передачей в сборе, модуль управления переключением АКПП и блокировкой клавиш
2 10 ETACM, резистор предварительного возбуждения, комбинация приборов, таймер ремня безопасности
3 10 Комбинация приборов
4 15 Подушка безопасности
5 10 ECM, рычаг переключения передач A / T, переключатель диапазонов коробки передач с главной передачей в сборе, датчик массового расхода воздуха, датчик скорости автомобиля, датчик воды
6 10 Электрозамок
7 10 Предупреждение об опасности, ETACM
8 10 Стоп-сигнал, рычаг переключения передач A / T, электромагнит блокировки ключа A / T
9 20 Обогрев заднего стекла
10 10 Фара, Электрический стеклоподъемник, Регулировка угла наклона фар, Омыватель фар, ETACM, Передняя противотуманная фара, Регулятор вентилятора, Задний прерывистый омыватель, Реле топливного фильтра
11 20 Стеклоочиститель и омыватель передний
12 20 Обогрев сиденья
13 10 Контроль АБС, удаление воздуха из АБС
14 10 Цифровые часы, аудиосистема, модуль управления переключением АКП и блокировкой клавиш
15 15 Прикуриватель
16 10 Зеркало наружное с электроприводом
17 10 Обогрев заднего стекла и наружного зеркала
18 20 Задний дворник

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Схема предохранителей

2007 Hyundai Accent

Электрические компоненты, такие как ваша карта-фонарик, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестают работать, скорее всего, у вас перегорел предохранитель. Предохранитель розетки прикуривателя 2007 2011 года в Hyundai Accent — это предохранитель 13 в блоке предохранителей на приборной панели.

2007 accent car pdf скачать инструкцию.

Вы можете узнать больше Схема ниже

Схема предохранителей Hyundai Accent 2007 года . 2000 2006 предохранители и реле hyundai accent mc. Назначение клемм и жгутов для отдельных разъемов будет зависеть от модели уровня комплектации автомобиля и рынка. 2007 2011 предохранители и реле.

Автомобиль hyundai 2007 elantra инструкция по эксплуатации 339 страниц автомобиль hyundai 2007 sonata инструкция по эксплуатации 283 страницы. Описание панели предохранительного реле hyundai accent rb 2010 2018 руководство пользователя техническое обслуживание предохранителей описание панели предохранительного реле внутри крышек панели предохранительного реле вы можете найти этикетку предохранительного реле, описывающую название и емкость предохранительного реле. Симптомы перегоревших предохранителей включают фары стереосистемы, которые перестают работать на вашем Hyundai Accent 2007 года выпуска 16л 4 цил.

Посмотреть и скачать инструкцию по эксплуатации hyundai accent 2007 онлайн. Получите скидку 10 на ваш заказ https1aautomyt электронная почта скидка 10 долларов в видео 1a auto показывает, как проверить блок предохранителей. Обозначение и обозначение блока предохранителей hyundai i30 2007 2012.

Головной фонарь, фонарь перчаточного ящика, задний комбинированный фонарь для освещения номерного знака.На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Hyundai Accent 2007 года в дополнение к расположению на схеме панели предохранителей. Головной светильник, электрический стеклоподъемник, главный выключатель, задний комбинированный фонарь освещения номерного знака.

Видео применимо. В этом видео показано, как проверить, нет ли перегоревших предохранителей в моторном отсеке вашего автомобиля hyundai accent se 16l 4 cyl. 2007 года выпуска. При осмотре блока предохранителей на автомобиле обращайтесь к этикетке блока предохранителей.

Найдите предохранитель и реле. Схема блока предохранителей Hyundai accent 2007 Панель предохранителей в моторном отсеке. Расположение блоков предохранителей, схемы предохранителей, назначение электрических предохранителей и реле в автомобилях Hyundai.

Это верно на момент печати.

2003 Hyundai Accent Электросхема блока предохранителей G11 Электросхема блока предохранителей Hyundai Accent 2002 Переднее расположение 2005 Hyundai Схема блока предохранителей Электросхема 2007 Hyundai Entourage Электросхема Sonata со странным Схема предохранителей 2007 Accent Схема онлайн Схема блока предохранителей Hyundai Accent Mc 2007 2011 Схема блока предохранителей Hyundai Accent Lc 2000 2006 Руководства по ремонту 2010 Блок предохранителей Accent Mwb Online Co Продажа бывших в употреблении переключателей и органов управления Accent Схема подключения Hyundai Entourage Блок предохранителей Схема Электросхема G11 Схема электрических соединений блока предохранителей Accent 2010 Изображение электрических схем блока предохранителей Hyundai Accent 2010 Схема проводов Hyundai Accent Familycourt Us 2000 Схема подключения блока предохранителей Hyundai Accent

1999-2005 Hyundai Accent (LC) Схема предохранителей »Схема предохранителей

Описание
А
Связанная цепь
ГЕНЕРАТОР 120 Зарядка (Генератор)
АККУМУЛЯТОР 50 Предохранитель 6,7,8,9, Предохранитель звукового сигнала, Предохранитель лампы освещения помещения
ЛАМПА 50 Предохранитель фары, предохранитель передней противотуманной фары, реле заднего фонаря, предохранитель омывателя H / LP
ЭКЮ 20/30 Реле управления двигателем, генератор, реле топливного насоса, предохранитель ECU # 3
IGN 30 Источник питания зажигания, пусковое реле
ВЕНТИЛЯТОР 20 Управление вентилятором радиатора
ВОЗДУХОДУВКА 30 Регулятор вентилятора
АБС 30 Блок управления АБС, штуцер для удаления воздуха из АБС
АБС 30 Блок управления АБС, штуцер для удаления воздуха из АБС
P / WDW 30 Электрический стеклоподъемник
КОНД ВЕНТИЛЯТОР 20 Управление вентилятором конденсатора
ЭБУ № 1 10 SMATRA, вентилятор конденсатора, PCM, датчик кислорода, управляющий клапан продувки, вентилятор радиатора, реле свечей накаливания, реле нагревателя, выключатель стоп-сигнала
А / КОН 10 Реле кондиционера
РОГ 10 Реле звукового сигнала
ХВОСТ ЛЕВЫЙ 10 Лампы освещения, Габаритные огни, Фонарь освещения номера, Управление ДХО, Задний левый комбинированный фонарь, Реле омывателя H / LP
ХВОСТ ПРАВ 10 Фонарь задний правый, Фонарь освещения, Габаритный фонарь
H / LP LH 10 Левая фара, управление ДХО, комбинация приборов
H / LP RH 10 Фара правая
ПЕРЕДНИЙ ПРОТИВОТУМАН 15 Реле передних противотуманных фар
КОМНАТА LP 10 Комбинация приборов, Лампа освещения салона, Лампа освещения багажника,
ETACM, DLC, Предупреждение о двери, Многоцелевой контрольный разъем
АУДИО 15 Аудиосистема, Цифровые часы, Силовая антенна, Выключатель кондиционера, Выключатель задних противотуманных фар
ЭБУ № 2 15 Привод холостого хода, PCM, датчик положения распределительного вала, привод системы рециркуляции ОГ, привод дроссельной заслонки
ЭБУ № 3 10 ЭБУ, ПКМ
ШАЙБА В / Д 25 Электродвигатель омывателя фар
F / НАСОС CHK (E50) Реле топливного насоса, двигатель топливного насоса

Руководство по замене электрических предохранителей Hyundai Accent — модели с 2011 по 2015 годы

Схема подключения HYUNDAI Accent

Это
учебник по обслуживанию автомобилей был специально написан для помощи
владельцы четвертого поколения (2011, 2012, 2013, 2014 и 2015 гг. )
Hyundai Accent при проверке или замене перегоревшего предохранителя или реле в
Электрооборудование моторного отсека или салона.
расположение панелей.

Владельцы других автомобилей Hyundai или Kia
такие как Tucson, Elantra, Sonata, Azera, Veloster, Tiburon,
Genesis, Lavita, Veracruz, Santa Fe, ix20, i20, ix35, Fluidic Verna,
Equus, Cadenza, Forte, Optima, Rio, Soul, Sedona, Sorento, Spectra
и Sportage также могут посчитать эти инструкции своими руками полезными.

Этот Акцент 2013 года оснащен
относительно новый тип дюймов Low
Профиль «мини-лезвие предохранителя
«.При необходимости вы также можете использовать
немного более высокие стандартные мини-предохранители.

Сменные предохранители в различных
номинальные значения силы тока (например, 5, 10, 10, 15, 20 и 25) можно приобрести в
различные магазины, такие как Walmart, Napa Auto Parts, Advance Auto Parts,
Pep Boys, автозапчасти со скидкой или онлайн по номеру
Amazon
.

Блок предохранителей в моторном отсеке
расположен справа (со стороны водителя) в моторном отсеке рядом с блоком питания 12 В.
автомобильный аккумулятор.

Чтобы снять крышку, осторожно
нажмите на защелку на передних и задних фиксирующих зажимах.

Снимите крышку коробки.
и переверните, чтобы просмотреть схему расположения предохранителей.

Есть еще предохранитель
схема расположения в руководстве по эксплуатации.

Должен быть белый пластик
Инструмент для извлечения предохранителей расположен посередине правого края.

Если инструмент отсутствует, вы можете
также уметь использовать плоскогубцы с резиновым покрытием.
ручки.Я также рекомендую носить перчатки.

Держите старый предохранитель
до источника света.

Если тонкий металл
полоса внутри полупрозрачной пластмассовой средней части выглядит обгоревшей,
то старый предохранитель, скорее всего, «перегорел» и его следует заменить новым.
один с таким же номинальным током (например, 5, 10, 15, 20, 25).

Если тонкий металлический стержень в центре
старый предохранитель выглядит целым, он все еще должен быть исправным. Но поскольку новые предохранители
настолько недороги, что его все равно следует заменять как часть вашей электрической
процесс устранения неполадок.

Нажать
новый низкопрофильный мини-предохранитель
того же номинала тока прямо в розетку.

Выровняйте двигатель
отсек крышки блока предохранителей и задвиньте ее на место.

Вставьте выступы на верхнем крае
крышка доступа к панели предохранителей в салоне. Затем осторожно вставьте
нижний край крышки.

Проверить электрический компонент, который не
такие как электрические стеклоподъемники, фары, задние фонари, радио, звуковой сигнал,
и т.п.

Если замена предохранителя не помогла
проблема, возможно, у вас где-то закорочен провод или вам нужно заменить
сам электрический компонент.

Подробнее,
посмотри мой другой

Руководства по ремонту и обслуживанию Hyundai Accent DIY .

— Схема электрических соединений автомобиля

Схема системы охлаждения ACCENT

1 — к источнику питания; 2 — к источнику питания при включенном главном реле системы управления двигателем; 3 — к источнику питания; 4 — блок реле и предохранителей в моторе
купе; 5 — предохранитель цепи вентилятора змеевика конденсатора кондиционера; 6 — цепь предохранителя блока управления двигателем; 7 — цепь предохранителя вентилятора радиатора системы охлаждения двигателя; 8 — репа 1 огня
теплообменник конденсатор системы кондиционирования; 9 — реле вентилятора охлаждения двигателя; Разъем 10 pin; 11 — репы 2 вентилятора конденсатора теплообменника системы кондиционирования; 12 —
электродвигатель вентилятора теплообменника конденсатора системы кондиционирования; 13 — электродвигатель вентилятора радиатора системы охлаждения двигателя; 14 — выключатель кондиционера

ACCENT Электросхема электрических окон

1 — к источнику питания; 2 — блок предохранителей в салоне; 3 — Блок реле и предохранителей в моторном отсеке; 4 — блок управления апектросгекпопсдёмниками; 5 — предохранитель обмоточных цепей репы блока
фары, алекгростопические, омыватели блок-фар, вентилятор конденсатора теплообменника системы кондиционирования, вентилятор радиатора охлаждения двигателя, противотуманные фары, противотуманные фары в задней части
огни; 6 — контактный разъем; 7 — к реле лампы фар; 8 — предохранитель цепи экггросгеклоподъемников; 9 — выключатель левого переднего стекла; 10 — вниз; 11 — отключен; 12 — вверх; 13 — выключатель правого переднего стекла;
14 — блок реле в салоне; 15 — реле апектростекоподъемники; 16 — выключатель правого переднего стекла; 17 — электродвигатель левого переднего стекла; 18 — электродвигатель правого переднего стекла;
19 — выключатель левого заднего стекла; 20 — переключатель (кнопка блокировки) на алеростеклоподиемс; 21 — выключатель правого заднего стекла; 22 — выключатель левого заднего стекла; 23 — выключатель правого заднего стекла; 24 — электродвигатель
левое заднее стекло; 25 — электродвигатель правого заднего стекла

Схемы подключения АБС ACCENT

ACCENT Система зарядки электрической цепи

Схема запуска двигателя ACCENT

а — с автоматической коробкой передач; б — с механической коробкой передач; 1 — блок реле и предохранителей в моторном отсеке; 2 — выключатель зажигания; 3 — предохранитель цепи запуска двигателя
и катушки зажигания; 4 — аккумуляторная батарея; 5 — см. Поз.9; 6 — реле стартера; 7 — связь с «массой» двигателя; 8 — связь с «массой» корпуса; 9 — см. Поз. пять; 10 —
с охранной сигнализацией; 11 — без охранной сигнализации; 12 — см. Поз. 23; 13 — блок реле в салоне; 14 — охранная сигнализация; 15 — не используется; 16 — ЭБУ охранной сигнализации; 17 — стартер; 18 — двигатель; 19 —
маховик; 20 — шестерня; 21 — обгонная муфта; 22 — рычаг рычаг; 23 — якорь реле; 24 — электродвигатель; 25 — тяговое реле; 26 — переключатель рычага выбора передач автомата
коробка передач

Некоторые электрические схемы HYUNDAI Accent находятся над страницей.

Hyundai Accent оснащается широкой гаммой двигателей, среди которых есть и дизельные. Последний двигатель (появился в 2002 году) имеет объем 1,5 л. и мощностью 82 л.с., а его
Главная особенность в том, что дизельный двигатель Hyundai 3-х цилиндровый.

Самый скромный бензиновый Hyundai Accent второго поколения оснащен двигателем объемом 1,3 л.

Добавить комментарий

Ваш адрес email не будет опубликован.
