Автомобиль Нива стал первым советским внедорожником, в устройстве которого использовалась полноприводная трансмиссия. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение о том, что данный механизм служит для подключения переднего моста. Однако, передний привод Нива всегда находится в подключенном состоянии. Разобраться, какой привод у Нивы, можно после изучения конструкции данного узла.

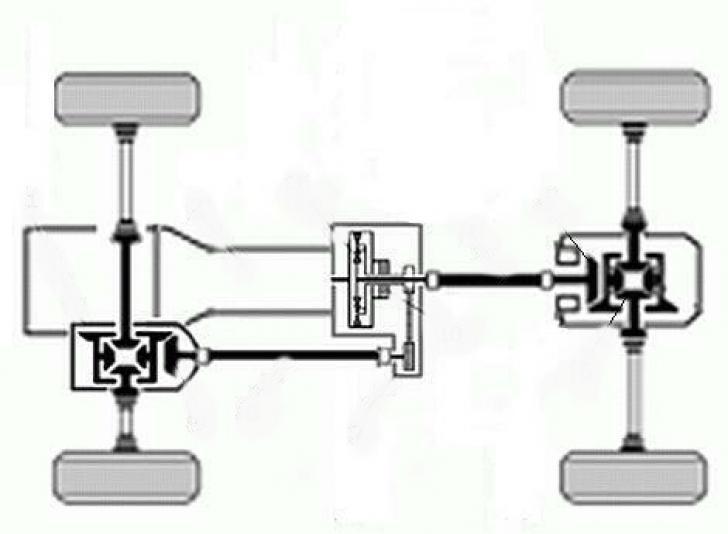

Устройство привода Нивы

Ходовая часть автомобиля выполнена по принципу постоянного полного привода – крутящий момент от силового агрегата передается на все 4 колеса. Такая схема улучшает эксплуатационные качества авто при движении в условиях бездорожья, одновременно уменьшая нагрузку на детали трансмиссии.

Привод у нивы шевроле состоит из следующих узлов:

1. Коробка скоростей.
2. Раздаточная коробка.
3. Пара приводных и карданных валов.
4. Редукторы переднего и заднего мостов.

Раздаточная коробка предназначена для распределения вращательного момента между ведущими мостами транспортного средства. На авто установлена двухскоростная «раздатка», которая обеспечивает:

• устойчивый ход машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
• распределение мощности между ведущими мостами, в зависимости от сцепления с дорожным покрытием.

Дифференциал – один из важнейших элементов трансмиссии. Его основное предназначение заключается в распределении тягового усилия, а при необходимости, обеспечение вращения двух потребителей с разной угловой скоростью. В трансмиссии привода Chevrolet Niva установлено три дифференциала:

1. По одному на каждый мост (межколесные) — дают возможность колесам одной оси вращаться с различной скоростью.
2. Третий (межосевого действия) — передает мощность от силового агрегата к обоим мостам автомобиля. Также он позволяет валам работать на разных угловых скоростях, в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Пара карданных валов (шрусовой или крестовой конструкции) обеспечивают связь раздаточной коробки с редукторами ведущих мостов. Оба вала автомобиля имеют одинаковое устройство – они взаимозаменяемы.

Передний и задний мосты передают усилие от раздаточной коробки на ведущие колеса посредством наружных и внутренних шарниров угловых скоростей.

Принцип работы полного привода на Ниве Шевроле

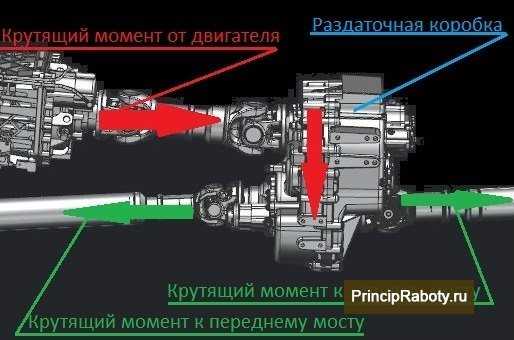

В обычном режиме Нива Шевроле работает на повышенной передаче с разблокированным дифференциалом. Крутящий момент передается от силового агрегата, через коробку скоростей и промежуточный вал, на двухступенчатый редуктор раздаточной коробки. В корпусе «раздатки» установлен межосевой дифференциал. Он связывает передний и задний мосты, позволяя им вращаться на разных скоростях, в зависимости от дорожных условий и направления движения.

Как функционирует полный привод на Ниве при заблокированном дифференциале

При включенном полном приводе, оба карданных вала фиксируются муфтой-блокатором. Это способствует равномерной передаче тягового усилия на обе оси автомобиля. За счет этого повышается проходимость автомобиля, но ухудшается управляемость.

Совет: Не рекомендуется использовать режим блокировки на дорогах с хорошим сцеплением, так как это приведет к ускоренному износу шин, увеличению нагрузки на детали и узлы трансмиссии, а также повысит потребления топлива.

Как включить полный привод

Поскольку привод на Ниве является постоянно полным, то под вопросом, как включить полный привод на Ниве Шевроле, подразумевается, как включить блокировку межосевого дифференциала.

Использовать блокировку нужно в следующих случаях:

• при движении на труднопроходимых участках местности, где есть опасность пробуксовки колес;
• когда ощущается недостаток тяги двигателя;
• при движении по дороге, покрытой снегом или льдом.

Важно: Блокировка бесполезна при диагональном вывешивании автомобиля, когда по одному колесу на разных осях начинаются буксования. Это связано с конструктивной особенностью трансмиссии. В таком случае нужно действовать по ситуации – подкапывать или подсыпать под вывешенные колеса.

Основной составляющей механизма блокировки мостов является раздаточная коробка. Управление раздаточной коробкой осуществляется одним шестипозиционным рычагом. Продольный ход обеспечивает повышенный и пониженный ряды передач. Поперечный – отвечает за блокировку межосевого дифференциала. При положении рычага в режиме блокировки на панели приборов загорается пиктограмма желтого цвета. В конструкции раздатки отсутствуют синхронизаторы, поэтому, при попытке включить диапазон скоростей или блокировку, шестерни встают зуб на зуб. Для переключения нужно просто подать автомобиль вперед или назад и тогда все переключится.

Какой привод у
Нивы?

Какой привод у
Нивы?

Какой привод у Нивы?  Взято с сайта Нива-клуба www. niva.msk.ru

Конструкция трансмиссии у всех моделей
Нивы, начиная с ВАЗ 2121 и по ВАЗ 2131, имеет
постоянный полный привод на все четыре
колеса с блокируемым межосевым
дифференциалом. Конструкция состоит из
коробки передач, раздаточной коробки,
переднего и заднего карданных валов,
переднего и заднего моста.

Крутящий момент с двигателя через коробку
передач передается на раздаточную коробку,
которая перераспределяет его в двух
направлениях, к переднему и заднему мосту.
Далее, крутящий момент от раздаточной
коробки, посредством переднего и заднего
карданов, передается на передний и задний
редуктор. Крутящий момент от переднего
редуктора, через дифференциал переднего
редуктора и левый и правый шарнир равных
угловых скоростей (ШРУС)
перераспределяется на левое и правое
передние колеса автомобиля. Крутящий
момент от заднего редуктора через
дифференциал заднего редуктора и левую и
правую полуось, перераспределяется на
левое и правое задние колеса автомобиля.
Поскольку привод крутящего момента
происходит на все четыре колеса, то он
называется полным. А поскольку конструкция
постоянно передает крутящий момент на все
четыре колеса, то он называется постоянным
полным приводом или в международном
обозначении 4WD.

Какие дифференциалы у Нивы блокируются?

На пути при передаче крутящего момента от
двигателя к колесам автомобиля у Нивы
предусмотрены конструкцией три
дифференциала. Первый, межосевой
дифференциал, перераспределяет крутящий
момент на переднюю и заднюю ось автомобиля.
Он у Нивы является блокируемым. Блокировка
межосевого дифференциала осуществляется
малой рукояткой управления раздаточной
коробкой. При блокировании межосевого
дифференциала загорается сигнальная
лампочка на панели приборов.

Два остальных дифференциала являются
межколесными и расположены в переднем и
заднем редукторах. Они перераспределяют
крутящий момент к левому и правому колесам.
Эти дифференциалы у Нивы являются
свободными (т. е. не блокируются).

Когда и для чего надо блокировать
межосевой дифференциал?

Межосевой дифференциал надо блокировать
преодолевая сложные участки дорог. К таким
участкам можно отнести: бездорожье, песок,
крутые подъемы и спуски. При блокировании
межосевого дифференциала на обе оси
автомобиля начинает передается одинаковый
крутящий момент (ALER: Ошибка! См. статью Привод
Нивы). В связи с этим устраняются
ситуации пробуксовки передней оси
автомобиля по отношению к задней оси, что
повышает его проходимость.

Блокировать дифференциал желательно до
преодоления препятствия, а не после того,
как автомобиль застрял. Это позволяет
избежать многих неприятных ситуаций.

Я заблокировал межосевой дифференциал, но
все равно застрял. При этом я заметил, что у
меня вращаются только два колеса, одно
спереди и одно сзади. Как это может быть?

При блокировании межосевого
дифференциала передается одинаковый
крутящий момент на переднюю и заднюю оси
автомобиля  (ALER: Ошибка: одинакова
угловая скорость, а не крутящий момент. См.
статью Привод Нивы). Поэтому,
как минимум по одному колесу будет
вращаться на передней и задней оси. Если бы
межосевой дифференциал был бы не
заблокирован, то вращалось бы только одно
колесо на одной оси автомобиля.

Межколесные дифференциалы у Нивы
являются свободными (не блокируемыми),
поэтому они перераспределяют крутящий
момент (ALER: перераспределяется не
крутящий момент, а вращательное движение.
См. статью Привод Нивы)  в
сторону меньшего сопротивления, т. е. на
колесо, которое имеет меньшее
сопротивление с дорожным покрытием.
Поэтому при включенном межосевом
дифференциале на передней и задней оси
буксует по одному колесу.

Взято с сайта Нива-клуба www.niva.msk.ru.
