Как работает автоматический натяжитель цепи ВАЗ 2107 инжектор: его устройство, замена башмака
На ВАЗ 2107 механизм ГРМ приводится в движение посредством цепной передачи, что обеспечивает беспроблемную работу мотора. Чтобы цепь постоянно была в натянутом состоянии, используется натяжитель. Этот механизм бывает нескольких видов, каждый из которых имеет свои плюсы и минусы. По мере эксплуатации автомобиля деталь может выйти из строя, поэтому нужно знать, как её правильно заменить.
Содержание
Натяжитель цепи ГРМ ВАЗ 2107
Назначение устройства
Виды натяжителей
Механический
Автоматический
Гидравлический
Неисправности натяжителя
Снятие натяжителя
Замена башмака
Видео: замена башмака натяжителя цепи на примере ВАЗ 2101
Установка натяжителя
Доработка механического натяжителя
Как натянуть цепь
Видео: как натянуть цепь на ВАЗ 2101–2107

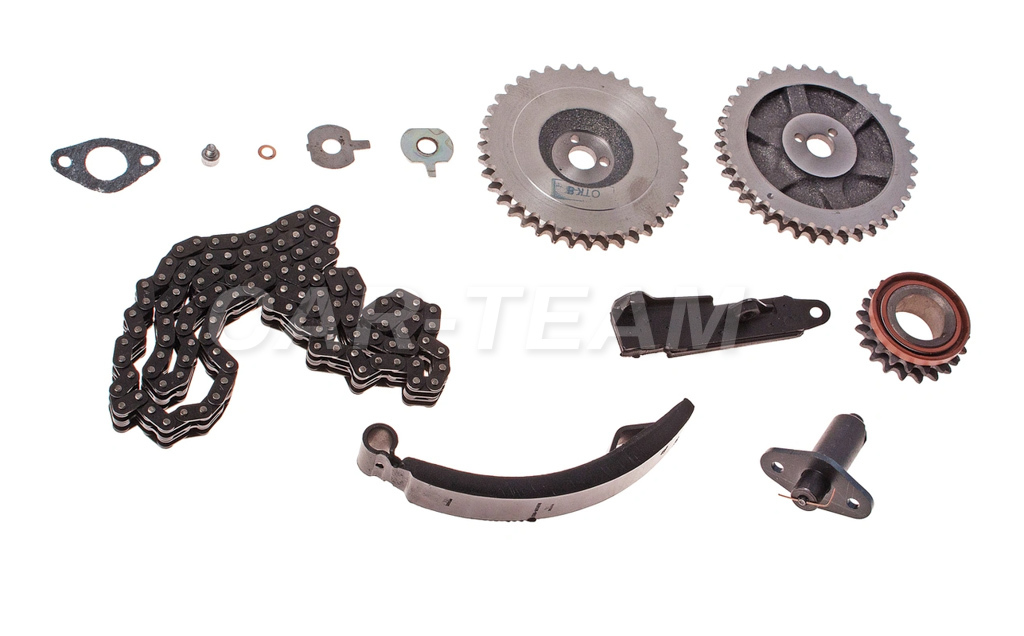

Автомобиль ВАЗ 2107 оснащался моторами с ременным и цепным приводом ГРМ.
Цепь хоть и надёжнее ремня, но, тем не менее устройство приводного узла несовершенно и требует периодической натяжки, для чего используется специальный механизм — натяжитель.
Назначение устройства
Натяжитель цепи в силовом агрегате выполняет важную функцию, осуществляя контроль натяжения цепи в приводе ГРМ. Из этого следует, что от надёжности этого изделия напрямую зависит совпадение фаз газораспределения и стабильная работа мотора. При ослаблении цепи происходит поломка успокоителя. Кроме этого, она может перескочить через зубья, в результате чего клапана ударяются о поршни, что приведёт к поломке двигателя.
Механизм натяжения цепи обеспечивает натяжку цепного привода, что необходимо для стабильной работы мотора
Читайте больше об устройстве ременного привода на ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/grm/grm-2107/metki-grm-vaz-2107-inzhektor.html

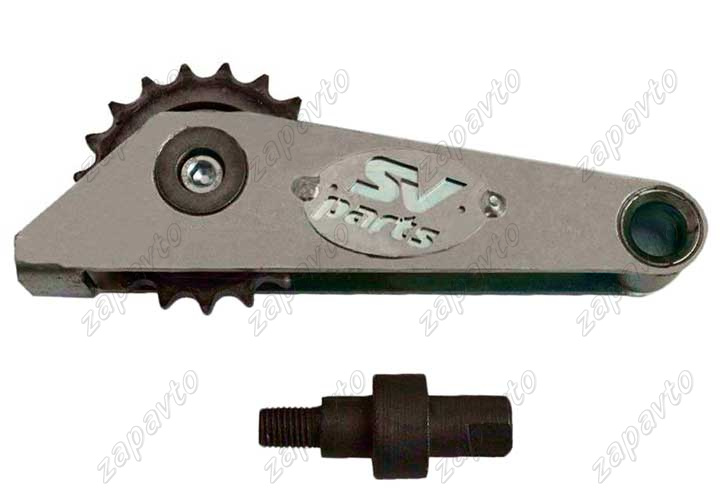

Виды натяжителей
Механизм натяжения цепи ГРМ бывает нескольких разновидностей: автоматический, гидравлический и механический.
Механический
В натяжителе механического типа необходимую величину натяжения обеспечивает плунжерная пружина. Под её воздействием шток выходит из корпуса и толкает башмак. Усилие передаётся до тех пор, пока цепь не станет оказывать сопротивление, т. е. будет достаточно натянута. В этом случае провисание исключается. Фиксация натяжителя осуществляется путём заворачивания колпачковой гайки, расположенной снаружи. Когда необходимо провести регулировку натяжения, гайка фиксатора плунжера откручивается, в результате чего пружина поджимает шток, исключая провисание цепи.
Устройство натяжителя цепи: 1 — колпачковая гайка; 2 — корпус натяжителя; 3 — стержень; 4 — пружинное кольцо; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина; 9 — сухарь; 10 — пружинное кольцо
Для подобных натяжителей характерен один существенный недостаток: устройство засоряется мелкими частицами, что приводит к заклиниванию плунжера. Для устранения этой неисправности во время регулировки постукивают по натяжителю.
Однако не стоит прилагать особых усилий, чтобы не повредить корпус изделия.
В механическом натяжителе цепи необходимая величина натяжения обеспечивается плунжерной пружиной
Узнайте, как заменить цепь ГРМ: https://bumper.guru/klassicheskie-modeli-vaz/grm/grm-2107/zamena-cepi-grm-vaz-2107-svoimi-rukami.html

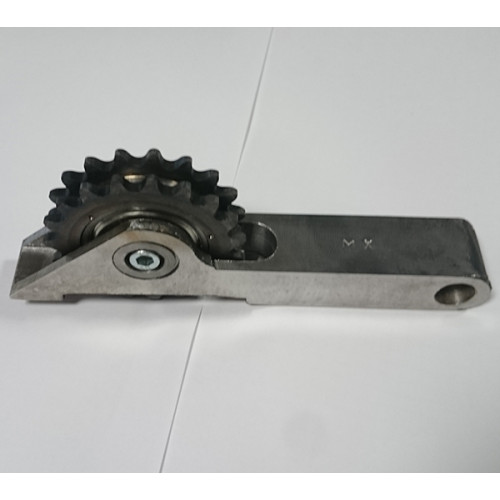

Автоматический
Такой тип натяжителя конструктивно имеет храповик. Изделие состоит из корпуса, подпружиненной собачки и зубчатой планки. Зубцы выполнены с уклоном в одном направлении с шагом в 1 мм. Принцип работы автоматического изделия состоит в следующем:
- Пружина устройства воздействует на зубчатую планку с определённым усилием, в зависимости от того, насколько провисает цепь.
- Посредством планки усилие передаётся на башмак натяжителя.
- Обратный ход предотвращается благодаря собачке храповика, обеспечивающей фиксацию.
- Стопор, попадая между зубцами, препятствует обратному ходу планки.
Схема автоматического натяжителя: 1 — пружина; 2 — шток; 3 — собачка; 4 — зубчатая планка
При таком принципе работы оказывается постоянное воздействие пружины на планку, отвечающую за натяжение цепи, а благодаря храповому механизму цепная передача постоянно находится в натянутом состоянии.
Автоматический натяжитель не требует контроля натяжения цепи со стороны автовладельца
Гидравлический
Сегодня в качестве альтернативного варианта в системах ГРМ используются гидравлические натяжители цепи. Для функционирования детали задействуется смазка от двигателя под давлением. Это позволяет соблюдать необходимое натяжение, при котором не требуется вручную натягивать цепной механизм.
Для установки гидравлического натяжителя необходимо подвести трубку от системы смазки двиагателя
В таком механизме есть отверстие для подвода масла. Внутри изделия располагается переходное устройство с шариком, который находится под высоким давлением и регулируется посредством редукционного клапана. Благодаря резьбовому плунжерному устройству, гидравлический натяжитель способен контролировать состояние цепи даже при заглушённом моторе.
Неисправности натяжителя
К основным неполадкам устройства натяжения цепи относятся:
- поломка цангового механизма, в результате чего не производится фиксация штока и цепь нормально не натягивается;
- износ пружинного элемента;
- поломка пружины демпфера;
- большой износ штока возле крепления цангового зажима;
- повреждение резьбы на шпильках крепления.
В большинстве случаев при возникновении проблем с натяжителем, деталь заменяют новой.
Снятие натяжителя
Необходимость в снятии и замене механизма возникает в том случае, когда он не справляется со своей функцией. О недостаточном натяжении цепи говорит доносящийся с передней части мотора характерный металлический звук либо стук из-под крышки клапанов. Возможна ситуация, что в замене также нуждается башмак натяжителя. Для начала рассмотрим более простой вариант ремонта, при котором замена башмака не требуется.
Для работы понадобятся такие инструменты:
- рожковый ключ на 10 и 13;
- натяжитель с прокладкой.
Демонтаж прост и проводится следующим образом:
- Отворачиваем 2 гайки крепления натяжителя ключом на 10: деталь расположена с правой стороны мотора возле помпы.
Для снятия натяжителя цепи отворачиваем 2 гайки на 10
- Вынимаем устройство из головки блока. Если новой прокладки нет, демонтировать нужно аккуратно, чтобы её не порвать.
После отворачивания крепежа вынимаем натяжитель из головки блока
Неполадки натяжителя, как правило, заключаются в цанговом зажиме. Для проверки достаточно открутить колпачок при помощи ключа на 13. Если было обнаружено, что внутри гайки сломаны лепестки механизма, то можно заменить саму гайку или полностью весь натяжитель.
Замена башмака
Основной причиной замены башмака является его повреждение либо невозможность натяжения цепи. Для замены детали потребуется:
- набор отвёрток;
- набор гаечных ключей;
- ключ для вращения коленчатого вала или головка на 36.
Демонтаж проводим следующим образом:
- Снимаем защиту картера двигателя.
- Ослабляем верхний болт генератора и снимаем ремень.
Для снятия ремня генератора потребуется отпустить верхнее крепление
- Демонтируем кожух вместе с вентилятором.
Чтобы подобраться к передней крышке двигателя, неообходимо демонтировать вентилятор
- Откручиваем гайку крепления шкива коленчатого вала и снимаем шкив.
Специальным или разводным ключом отворачиваем гайку крепления шкива коленвала
- Ослабляем и выворачиваем крепление поддона.
Отворачиваем крепление поддона картера в передней части двигателя
- Откручиваем крепёж передней крышки двигателя.
Для демонтажа передней крышки отворачиваем крепёжные элементы
- Поддеваем крышку отвёрткой и снимаем её вместе с прокладкой.
Поддевая крышку отвёрткой аккуратно снимаем её вместе с прокладкой
- Отворачиваем болт крепления натяжителя (2) и снимаем башмак (1) с двигателя.
Откручиваем крепление и снимаем башмак натяжителя
Новая деталь монтируется в обратной последовательности.
Читайте, как можно открутить болт со стертыми гранями: https://bumper.guru/klassicheskie-modeli-vaz/poleznoe/kak-otkrutit-bolt-s-sorvannymi-granyami.html
Видео: замена башмака натяжителя цепи на примере ВАЗ 2101
Установка натяжителя
Для установки нового устройства натяжения необходимо поставить деталь на торец и вдавить шток в корпус.
В таком положение следует произвести затяжку колпачковой гайки, после этого можно ставить механизм на машину, не забывая о прокладке. По завершении процедуры гайку натяжителя отпускают и производят натяжку цепной передачи с последующим затягиванием гайки.
Доработка механического натяжителя
Несмотря на разнообразие устройств натяжения, каждое из них имеет свои недостатки: гидронатяжители требуют установки маслоподающей трубки, подклинивают и стоят недешево, автонатяжители характеризуются низкой надёжностью и также стоят дорого. Проблема механических изделий сводится к тому, что попадающее на стержень и цангу масло не даёт возможности сухарю удерживать стержень в нужном положении, в результате чего регулировка сбивается и цепь ослабевает. Плюс ко всему сам плунжер может подклинивать. Как известно, чем конструкция проще, тем надёжнее. Поэтому существует способ доработать натяжитель механического типа.
Суть изменений состоит в замене цанги на упорный болт, который закрепляется в колпачковую гайку.
Для этого необходимо выполнить следующие действия:
- Откручиваем колпачковую гайку и вынимаем сухарь, который фиксируется специальным стопором.
Откручиваем колпачковую гайку и вынимаем сухарь, фиксирующийся стопором
- В гайке изнутри просверливаем отверстие диаметром 6,5 мм.
В колпачковой гайке необходимо просверлить отверстие диаметром 6,5 мм
- В образовавшемся отверстии нарезаем резьбу М8х1.25.
- Заворачиваем болт барашкового типа М8х40 с накрученной на него гайкой М8 в колпачковую гайку.
В колпачковую гайку с нарезанной резьбой заворачиваем барашковый болт
- Собираем натяжитель.
После проделанных шагов производится сборка натяжителя
- Запускаем мотор и по звуку цепного привода устанавливаем натяжение, после чего затягиваем гайку.
Если во время регулировки цепь гремит — барашек нужно закручивать. Если добавить газ и слышится гул — цепь натянута слишком сильно, значит, болт следует слегка отпустить.
Как натянуть цепь
Прежде чем приступить к регулировке натяжения цепи на ВАЗ 2107 стоит отметить, что на инжекторных и карбюраторных моторах механизмы ГРМ абсолютно одинаковы. Натяжка цепной передачи состоит из следующих шагов:
- На автомобиле с заглушённым мотором открывают капот и ослабляют гайку натяжителя ключом на 13.
- Проворачивают коленвал ключом на 2 оборота.
- Затягивают натяжитель.
- Производят запуск мотора и прислушиваются к его работе.
- Если характерный металлический звук отсутствует, значит, процедура прошла успешно. В противном случае все действия повторяют.
Поскольку цепь в процессе эксплуатации подвергается большим нагрузкам, её регулировка должна осуществляться каждые 15 тыс. км.
Видео: как натянуть цепь на ВАЗ 2101–2107
Своевременное выявление неполадок натяжителя и замена механизма позволит избежать серьёзных поломок двигателя.
Ознакомившись с последовательностью действий, ремонтные работы сможет провести каждый автовладелец, для чего потребуется минимальный набор инструментов.
