От вылета диска напрямую зависят безопасность, управляемость и срок службы некоторых компонентов автомобиля.

  • Что такое
  • На что влияет
  • Как измеряется
  • Таблица вылета
  • Как подобрать

adv.rbc.ru

Эксперт в этом материале: Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ

Что такое вылет диска

Вылет диска — это расстояние между привалочной плоскостью и осевой линией колесного диска, то есть воображаемой серединой колеса. Данный показатель в обязательном порядке указывается на каждом диске, вне зависимости от того, к какому типу относится изделие (кованый, литой, штампованный). Маркировка наносится непосредственно на обод штампованных дисков и на привалочную плоскость (либо спицы литых и кованых дисков).

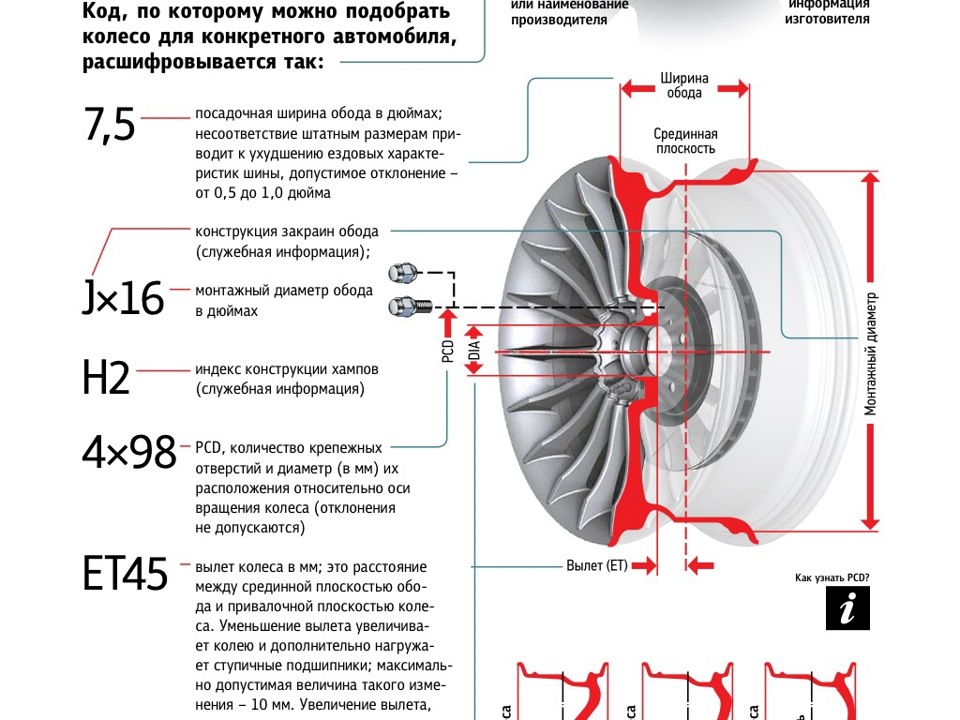

Понять, что перед вами параметр вылета, можно по маркировке ЕТ/OFFSET (einpresstiefe — глубина вставки). Цифровое значение указывается в миллиметрах. К примеру, если на ободе указан параметр ЕТ42, это означает, что диск имеет положительный вылет в 42 миллиметра.

Величина вылета колесных дисков варьируется в широких пределах — от нулевой, когда привалочная плоскость находится непосредственно в центре колеса, до сильно положительной или отрицательной (при отрицательном значении вылета в маркировке ставится значок «-»). Этот параметр задается производителем транспортного средства в зависимости от конкретных технических особенностей.

Стандартный, «заводской» вылет обеспечивает оптимальную работу ступичных подшипников и элементов подвески. Кроме того, диск с правильным вылетом не выпирает из колесной арки и не заходит в нее слишком глубоко, он не цепляется за тормозной суппорт.

Если с нулевым вылетом вопросов у автомобилистов обычно не возникает, то с положительным и отрицательным все обстоит немного иначе. Понять, с каким именно вылетом вы имеете дело, довольно просто даже визуально. При положительном значении ET плоскость, контактирующая со ступицей, находится перед осевой линией диска (площадка смещена к внешней стороне, диск глубже заходит внутрь арки), а при отрицательном — за ней (площадка смещена к внутренней стороне, диск выпирает наружу). Чем вылет меньше по сравнению со штатным, «заводским», тем больше колеса будут выпирать наружу и тем шире будет колея.

На что влияет вылет диска

В магазине можно подобрать комплект дисков, подходящих по числу крепежных отверстий и расстоянию между ними, но при этом параметр вылета может отличаться от заданного производителем. Продавцам важно реализовать свой товар: если колесо нормально крепится и не цепляет детали подвески, то по их мнению, никаких проблем не возникнет. В действительности это далеко не так. К примеру, официальные дилеры, обнаружив «неправильные» диски, могут просто отказать в гарантийном ремонте. Сейчас объясним, почему.

Величину вылета оригинальных колесных дисков определяют конструкторы автомобиля на этапе проектирования. Геометрия колеса подбирается под множество параметров: предполагаемую нагрузку, скоростные характеристики, элементы подвески, тормозной системы и множество других нюансов. Именно по этой причине конкретная величина ET указывается в инструкции по эксплуатации. Нередко у дисков каждого из рекомендуемых диаметров свой вылет. Прислушиваться стоит только к рекомендациям автопроизводителя, но никак не к советам менеджера магазина автозапчастей.

Подбирая ЕТ, конструкторы ориентируются на модель распределения векторов сил в подвеске. Пятно контакта шины с дорогой — это точка приложения данных сил. Именно сквозь его центр должна проходить средняя линия колеса. В эту же область попадает вектор силы стойки подвески. При отклонении вылета от нормального значения возникает смещение средней линии и оси подвески, что, в свою очередь, приводит к ухудшению управляемости, ускоренному износу элементов подвески и компонентов рулевого управления.

Фото: Shutterstock

Основные последствия неправильного вылета:

  • Ухудшение управляемости и снижение курсовой устойчивости.
  • Уменьшение срока службы ступичных подшипников.
  • Повышенный износ шин.
  • Увеличения усилия при повороте руля.
  • Уменьшение срока службы ходовой.

Как измеряется вылет диска

Бывает, что прочитать маркировку с вылетом физически невозможно. К примеру, если в ваших руках оказался старый колесный диск. Определить величину вылета поможет нехитрая инструкция:

  1. Уложите диск лицевой стороной на ровную поверхность.
  2. Положите ровную планку на обод (проводить эту процедуру удобнее при демонтированной шине).
  3. Измерьте расстояние от привалочной плоскости до нижнего края планки.
  4. Запишите это расстояние как «А».
  5. Переверните колесо.
  6. Аналогичным образом измерьте расстояние от привалочной поверхности до планки, используя рулетку. Запишите значение как «В».
  7. Рассчитайте вылет по формуле: ET= (A+B)/2–B.

Во время измерения не пренебрегайте точностью. Напомним, речь идет о миллиметрах!

Существует еще один способ замера вылета диска. Выполняется он аналогичным образом — с помощью ровной планки и линейки:

  1. Уложите колесо «лицом» на ровную поверхность.
  2. Приложите ровную планку к внешней стороне.
  3. Измерьте расстояние от опорной поверхности до нижнего края планки (от лицевого до изнаночного борта) — «В».
  4. Измерьте расстояние от опорной поверхности до плоскости, которая соприкасается со ступицей автомобиля — «А».
  5. Рассчитайте вылет по формуле: ET=А–В/2. Результаты могут быть как положительными или отрицательными, так и нулевыми.

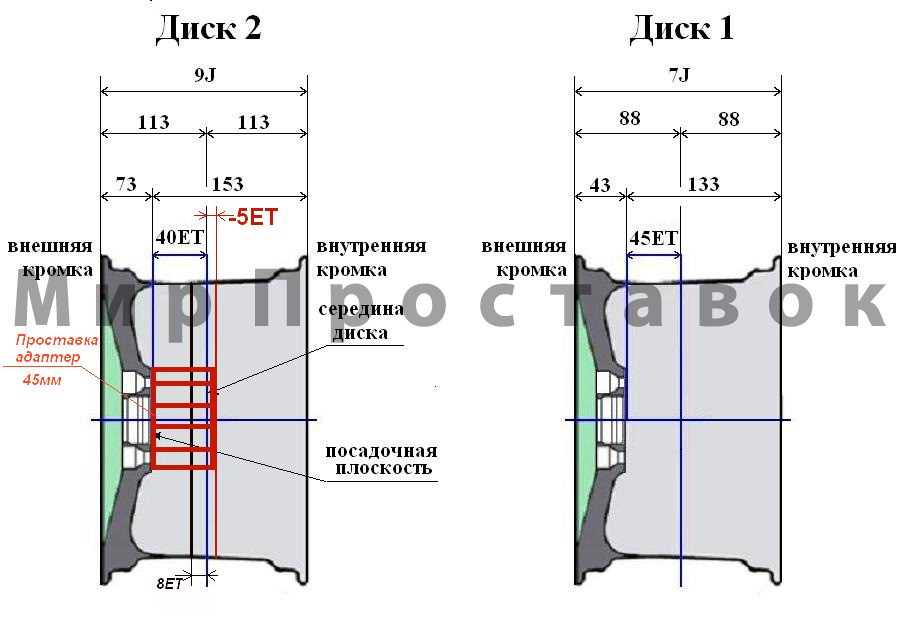

Схема примерно такая:

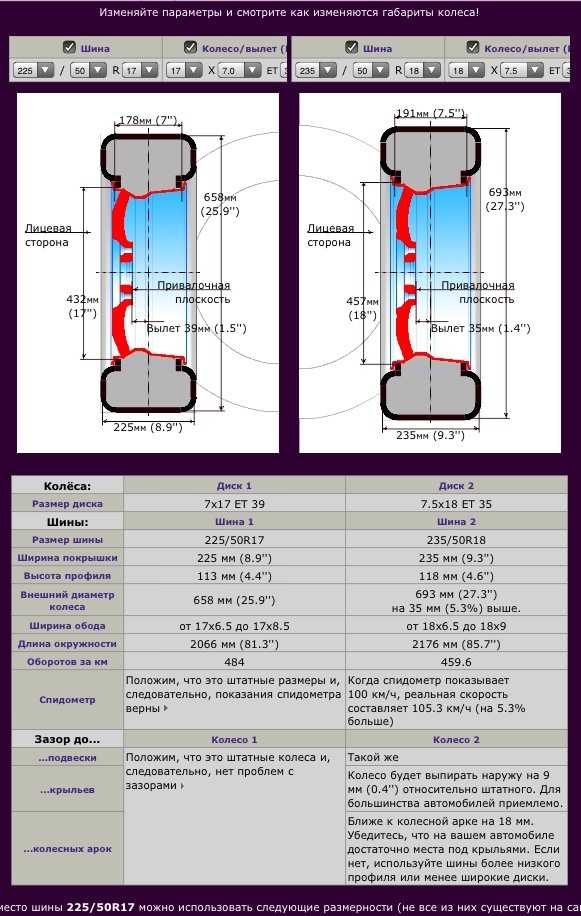

Таблица вылета дисков

На практике большинство автопроизводителей допускает незначительное отклонение от заводских параметров вылета как в большую, так и в меньшую сторону. Однако, обычно речь идет не более, чем о 5–7 мм.

Как подобрать диски по вылету

Подбирая колесные диски, в первую очередь нужно обратиться к инструкции транспортного средства и лишь в крайнем случае прибегать к экспериментам. Иногда найти и приобрести диски с «заводским» ET невозможно, к примеру, если речь идет о старой или редкой машине. Можно попытаться устранить несоответствие с помощью специальных проставок — металлических колец определенной толщины, которые устанавливаются между диском и ступицей. В остальных случаях можно воспользоваться таблицей допустимых значений.

Если по какой-то причине найти диски с минимальным отклонением от рекомендованного значения вылета вам так и не удалось, то перед покупкой дисков обязательно примерьте их на автомобиле: такие диски могут физически не подойти.

Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ:

«Ставить нужно только те колесные диски, которые рекомендованы автопроизводителем — с правильным вылетом. Это влияет на управляемость автомобиля. Если посмотреть на какую-нибудь тюнингованную «девятку» с громадным отрицательным вылетом, у которой колеса вылезают наполовину крыла, то перед вами неуправляемая машина — ее надо опасаться.

То же самое касается внедорожников. При таком тюнинге всегда изменяется плечо обкатки — руль будет просто вырываться из рук. В ключевой момент невозможно будет удержать автомобиль. Машина не управляется, вот и всё!

Вылет устанавливается производителем для того, чтобы была хорошая управляемость и курсовая устойчивость, чтобы была стабильность в поворотах. Ни в коем случае ни в плюс, ни в минус уходить не нужно. Люди делают это для красоты, не понимая того, что происходит. Мало того, сильно нагружаются ступичные подшипники. Очень сильно! Они довольно быстро выходят из строя. Изгибающий момент хлоп по подшипнику — и его нет! Даже в маленькой ямке.

Если проехать на нормальных колесах с нормальным вылетом по этой же ямке, возможно, ничего не случится. А с неправильным вылетом — одни проблемы.

И последнее. Поворотные кулаки на современных автомобилях делают непонятно из чего — безо всякого запаса прочности. Это подтверждает опыт каршеринга: когда машины приезжают в сервис, у них колеса домиком стоят, потому что поворотные кулаки гнутые. Даже диски целые, а кулаки гнутые. С неправильным вылетом нагрузка идет и на поворотный кулак. А это — серьезные последствия».

Список рекомендация касательно вылета колесных дисков предельно краток:

  • Устанавливайте диски с ET, рекомендованным автопроизводителем.
  • При невозможности найти оригинальные диски, попытайтесь компенсировать несоответствие вылета с помощью проставок.
  • В крайнем случае устанавливайте диски с минимальным отклонением по вылету от заводских значений — параметр не должен отличаться более чем на 10 мм. Чем меньше разница с «заводом», тем лучше.
  • Как получить, заменить и восстановить водительское удостоверение
  • Низко и медленно: что такое лоурайдеры и как они устроены
  • «Русский Hummer», «Гном» и другие легковушки КамАЗа

adv.rbc.ru

adv.rbc.ru

На что влияет вылет диска?

На что влияет вылет диска?

Включите JavaScript в браузере для нормального отображения страниц.

8 (800) 707-65-40

Заказать звонок

Напомнить пароль

Личный кабинет

Новый покупатель

5 + 9 =

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности и даю согласие на обработку моих персональных данных. Узнать больше

Заказать звонок

Оставьте свой номер телефона и удобное время для звонка, и мы Вам обязательно перезвоним

Магазинул. Комсомольское шоссе, 3б ул. Деловая, 7ул. Ванеева, 209Аул. Голубева, д. 7ул. Карла Маркса, 60вул. Коминтерна, 39, к.1ул. Генерала Ивлиева, дом 24Аул. Фучика, д. 36ул.Переходникова, д.28/1ул. Дьяконова, 2гул. Гаугеля 2А/2пр. Гагарина, 37б
4 + 2 =

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности и даю согласие на обработку моих персональных данных. Узнать больше

Вылет автомобильного диска – это вид тюнинга колеса, преображающий его внешний вид. В этом вопросе важный момент – верный подбор комплекта дисков, вылет которых допустим и сопоставим с техническими характеристиками транспортного средства. ET, как обозначают этот показатель, не выражается только в объеме автопокрышки, который выходит за пределы кузова автомашины. Колесный диск состоит из плоскости, соприкасающейся со ступицей. Значение вылета равно величине расстояния между этой привалочной плоскостью и осевой линией автомобильного колеса.


На что же оказывает влияние вылет диска?

От правильного значения этой характеристики зависит безопасность не только водителя, но и других участников дорожного движения. Разберем негативные последствия, возможные при некорректном вылете колесного диска вглубь или за пределы кузова автомобиля:

  • Изменение положения рулевой оси.
  • Снижение износостойкости подшипников.
  • Износ автопокрышки до окончания срока ее эксплуатации.
  • Снижение управляемости, курсовой надежности автомобиля, возможности точной маневренности.
  • Уменьшение срока использования подвески автомашины.

Какие разновидности вылета колесного диска существуют?

Рассмотрим виды вылета покрышки:

  • Нулевое значение, при котором плоскость колеса соответствует осевой линии автомобильной шины.
  • Положительный показатель добивается путем отхода привалочной плоскости за средний уровень колеса.
  • Отрицательный вылет означает, что плоскость расположена перед осевой линией.

Какова маркировка вылета колесного диска?

На поверхности колеса автомобиля расстояние отхода привалочной плоскости от средней плоскости покрышки обозначается двумя латинскими буквами ЕТ и измеряется в миллиметрах.

Пожаловаться

Поблагодарить

Интернет-магазин KOLOBOX

Объяснение отрицательного и положительного вылета колес

Если вы планируете обновить колеса на своем автомобиле, вам следует знать о концепции — вылет колеса и вылет .

Смещение и отступ — это, по сути, два разных взгляда на одно и то же. Это измерения, которые определяют, как далеко из или из будут сидеть ваши колеса, когда они прикручены к ступицам.

Понимание этих размеров поможет вам избежать проблем, связанных с установкой и зазором, когда вы покупаете новые колеса. В этой статье мы объясним, что такое смещение, насколько оно важно, и обо всем, что вам нужно знать перед его изменением.

Что такое смещение колеса?

Смещение колеса представляет собой расстояние между осевой линией колеса и поверхностью, на которой оно крепится к вашей ступице .

Важно установить колеса с правильным вылетом, чтобы они не терлись о крылья, тормозные суппорты и/или компоненты подвески.

Отрицательное и положительное смещение

Смещение обода может быть положительным, отрицательным или нулевым. Вот чем отличаются эти три типа:

  • Нулевое смещение: Монтажная поверхность точно по центру колеса
  • Положительное смещение: Монтажная поверхность дальше от центральной линии, по направлению к улице подвеска

Для наглядности посмотрите на колесо сверху и вообразите воображаемую линию, которая представляет его внутреннюю опорную поверхность. Теперь, если эта линия видна в центре обода, это означает, что колесо имеет нулевой вылет.

Если вы посмотрите на обод с положительным смещением сверху, вы заметите, что воображаемая линия движется в сторону улицы и появляется со смещением от центра; думаю асимметрично.

На ободе с отрицательным вылетом вы заметите, что линия движется внутрь к компонентам подвески. «глубокие бортики тарелок» здесь напомнят.

Вот пример, чтобы упростить задачу.

Смещение +40 означает, что точка крепления вашего колеса находится на расстоянии 40 мм от центральной линии, в сторону улицы . Большинство автомобилей поставляются с заводским смещением от +12 до +20.

В этом случае, предполагая, что ваш первоначальный вылет был равен нулю, если вы переключитесь на обод с вылетом +40, ваше колесо будет заправлено на 40 мм . То же самое относится и к колесам с отрицательным вылетом.

-10 смещение означает, что монтажная поверхность вашего колеса находится на расстоянии 10 мм от центральной линии, ближе к внутренней стороне . Таким образом, если вы переключитесь с колеса с нулевым смещением на колесо со смещением -10, это будет выдвинуться на 10 мм .

Зачем менять вылет колеса?

Смещение обода не следует изменять или возиться с ним, если вы не стремитесь к очень конкретному результату. Есть много причин, по которым вы хотели бы использовать колеса с отрицательным, положительным или нулевым вылетом.

Автолюбители обычно меняют вылет при переходе на новый комплект колес. Это делается для того, чтобы определенный тип колеса подходил должным образом. Две основные цели включают в себя:

  • Более стабильная управляемость
  • Лучшая посадка / посадка колес

Когда вы покупаете новый комплект колесных дисков, вы заметите, что на выбор доступны те же варианты с разными вылетами.

Главный вопрос, какой размер вы бы выбрали и почему? Ответ зависит от того, ищете ли вы форму или функцию.

Отрицательное смещение: преимущества

Помните, отрицательное смещение толкает колеса наружу. Помимо более красивой установки колес, основные причины, по которым вы хотели бы это сделать, включают:

Более широкая колея

Колесная база и колея вашего автомобиля являются основными факторами, определяющими его управляемость. Даже небольшие изменения в этих двух параметрах могут улучшить или испортить ваше вождение.

Колесная база – расстояние между двумя колесами на передней и задней оси; влияет на длину автомобиля. Колея, с другой стороны, представляет собой расстояние между осями двух колес на одной оси (из стороны в сторону). Колея влияет на ширину автомобиля.

Использование колес с отрицательным вылетом мгновенно сделает колею вашего автомобиля более широкой; это может быть как хорошо, так и плохо, в зависимости от того, что вы планируете с ним делать. Если вы часто берете его на трассу, это может быть хорошо. Тем не менее, вам нужно учитывать, что вы получаете и что теряете одновременно.

Более широкая колея обеспечивает лучшую устойчивость при прохождении поворотов за счет уменьшения обратной связи. Чувство руля является важным фактором, обеспечивающим определенную интуитивность при вождении на пределе; это позволяет вашим рукам сообщить вашему мозгу, что делают колеса.

Если вы когда-нибудь задавались вопросом, почему в гоночных автомобилях используются широкофюзеляжные комплекты, то причина в том, что они оснащены более широкими колесами с отрицательным вылетом, чтобы обеспечить им большую колею.

Тем не менее, несмотря на то, что у вас больше сцепления, вы не будете точно знать, когда колеса вот-вот потеряют сцепление с дорогой, если такая ситуация может произойти. Многие ранние модели Porsche страдают от этой проблемы, что приводит к резкой избыточной поворачиваемости.

Интересно, однако, что те же самые правила немного меняются, когда речь идет о внедорожниках. Расширение гусеницы с помощью ободьев с отрицательным вылетом вытолкнет боковины шин наружу, что позволит им лучше сцепляться с мокрой и пересеченной местностью.

Better Stance

Если вы любите парковаться и на вас сильно повлияла стойка, колеса с отрицательным вылетом заставят вас улыбаться до ушей. Со вкусом установленные диски с глубокими тарелками выглядят довольно больно, и они значительно улучшат устойчивость вашего автомобиля.

Это идет рука об руку с тем, что мы обсуждали в этом руководстве по изгибу. Когда дело доходит до модификаций, предназначенных только для косметических целей, некоторым людям это нравится, а другим это не нравится. Делайте то, что кажется вам правильным.

Отрицательное смещение: недостатки

Изменяя смещение, думайте об этом как о тонкой настройке; даже несколько миллиметров могут изменить день и ночь.

Чрезмерное отрицательное смещение может принести больше вреда, чем пользы. Общие проблемы включают:

Преждевременный износ оси, подшипников и трансмиссии

Чем шире ваша гусеница, тем большую нагрузку вы оказываете на ось, подшипники, ступицы и трансмиссию, особенно если вы несете большой вес.

Большинство производителей выбирают подшипники и размеры ступиц на основе заводских колес. Когда вы уменьшаете вылет, инвестируйте в более частую проверку шаровых шарниров, шкворней и подшипников в зависимости от того, что у вас есть.

Если по какой-либо причине у вас должно быть большое отрицательное смещение, мы рекомендуем обновить ось, ступицу и подшипники, чтобы уменьшить избыточное напряжение.

Проблемы с трением крыльев

Когда ваши колеса выдвигаются шире, чем должны, ваши передние колеса, скорее всего, будут тереться о ваши крылья, когда они поворачиваются от упора до упора.

Чтобы не натирать крылья, вам, возможно, придется купить приспособление для прокатки крыльев, чтобы загнуть край вверх или вытянуть крыло наружу.

Чтобы решить эту проблему, вы можете закатать крылья и растянуть шины, чтобы они лучше подходили. Однако это не всегда избавляет от натирания на 100%.

Положительное смещение: преимущества

Положительное смещение отвечает за подгибание колес внутрь. В отличие от отрицательного смещения, положительное смещение более безопасно и, как правило, предпочитается большинством производителей автомобилей. Преимущества включают в себя:

Легче установить более широкие шины

Это преимущество применимо в основном для внедорожников с большим просветом внутри колесной арки. Если вы хотите установить более широкие шины, чтобы они не торчали, обода с положительным вылетом позволят вам сделать именно это.

Владельцы полноприводных автомобилей часто выбирают колеса с положительным вылетом, чтобы избежать проблем с зазором.

Аккуратно подвернутые шины

В нашей статье о развале колес мы обсудили основные рекомендации по дизайну колес JDM.

Если вы хотите, чтобы ваши колеса были хорошо заправлены в крылья, известные как «Цураичи», вам, вероятно, потребуются колеса с большим вылетом для достижения этой цели.

Устранение проблем с трением защиты

Иногда, когда вы устанавливаете более широкие шины спереди, вы заметите, что они трутся о крыло. Чтобы избежать этого, вы можете использовать обода с положительным вылетом.

Помните, что все расчеты должны быть выполнены 9с 0003 до вы покупаете желаемый комплект дисков и шин.

Положительный вылет: Недостатки

Проблемы с зазором — единственный существенный недостаток колес с положительным вылетом. Если у вас достаточно места в полости колеса, вы можете пользоваться преимуществами положительного вылета.

Однако при недостатке места могут возникнуть следующие проблемы…

Чистка верхних рычагов подвески (для автомобилей с независимой передней подвеской)

весь спектр движений. Это включает в себя боковое движение при повороте и вертикальное движение при проезде неровностей.

Если вы не сделаете этого и не установите колеса с положительным вылетом, вы можете получить дорогостоящий ущерб из-за трения края колеса и шины о компоненты подвески.

Проблемы с зазором деталей тормозной системы

Если ваш тормозной суппорт находится в опасной близости от обода, есть вероятность, что вы столкнетесь с проблемами зазора.

0,3 мм может показаться большинству энтузиастов достаточным зазором, однако вы должны учитывать тот факт, что ваш обод будет довольно сильно прогибаться при прохождении крутых поворотов, и что ваши суппорты будут расширяться из-за чрезмерного накопления тепла.

Последнее, что вам нужно в этом сценарии, это чтобы ваши тормоза были повреждены колесом.

Риск выхода из строя шины

Как упоминалось выше, компоненты подвески, тормозные суппорты и шины подвергаются риску, если вы устанавливаете колеса с положительным смещением без достаточного зазора.

В худшем случае, когда речь идет о шинах, они могут порваться из-за чрезмерного трения.

Вылет колеса и зазор

Вылет и зазор — это два разных способа измерения того, как колесо будет установлено на вашем автомобиле, и будет ли оно оставлять место для других компонентов.

Хотя в основном они измеряют одно и то же, они очень разные и должны рассматриваться как два отдельных измерения.

Вот четкое объяснение разницы между вылетом колеса и зазором:

  • Вылет: Измеряется от центральной линии колеса до монтажной поверхности
  • Зазор: Измеряется от внешнего края задней стороны колеса колесо к монтажной поверхности

Нижнее расстояние (отрицательное смещение) = Увеличенный зазор внутри колеса
Увеличенный вылет (положительное смещение) = Уменьшенный зазор колеса внутри

Это важно знать, особенно если у вас есть какие-либо моды это может вызвать проблемы с зазором для ваших колес или шин, когда они направлены прямо или повернуты вправо или влево в крайнем положении.

Возможно, вам будет полезно еще раз взглянуть на это изображение, приведенное ранее в этой статье.

Как измерить вылет и зазор в домашних условиях

Большинство колес OEM и вторичного рынка имеют наклейку или лазерную гравировку, в которой упоминается вылет. Однако часто они просто не упоминают об этом на ободе.

Предположим, вы купили подержанный комплект колес по выгодной цене и понятия не имеете, что такое вылет. Вы можете легко измерить размер колеса с помощью поверочной линейки, линейки и калькулятора.

Вот что вам нужно сделать:

Шаг 1: Рассчитать центральную линию

  • Положите обод на лицевую сторону.
  • Поместите линейку горизонтально на обод, а линейку вертикально так, чтобы они пересекались. Вертикальная линейка будет измерять расстояние от пола до внешнего края обода, где расположена горизонтальная линейка. Вы получите полную ширину колеса. Назовем его W.
  • Теперь разделите W на 2, и вы получите осевую линию колеса. Назовем это C.

Шаг 2: Рассчитаем отступ

  • Сохраняйте те же настройки, что и выше, только на этот раз вместо вертикальной линейки для измерения от земли используйте ее для измерения от монтажной поверхности. Таким образом, вы измеряете расстояние от точки крепления до внешнего края обода.
  • Это даст вам отступ; назовем его B.

Шаг: Вычислить смещение

  • Если B больше, чем C, это означает, что это колесо с положительным смещением. Если B ниже, чем C, то это колесо с отрицательным вылетом.
  • Чтобы рассчитать смещение, просто вычтите C из B

Например,

Ширина колеса (W) = 244 мм
Осевая линия (C) = 122 мм
= 905 мм Расстояние17 (B)

Смещение = Осевая линия – Возврат

Таким образом, в этом случае смещение (O) = 175 – 122 = +53

Связь между смещением колеса и радиусом зачистки

Перед внесением любых изменений в ваши колеса

даже если он всего 10 мм, вы должны знать, что эти изменения повлияют на радиус очистки вашего автомобиля.

Если изменение не подходит для вашей геометрии подвески, оно потенциально может привести к ухудшению управления автомобилем по сравнению с предыдущим.

Даже малейшие изменения смещения и, как следствие, радиуса зачистки могут иметь огромное значение для того, как автомобиль поворачивает, ускоряется и тормозит.

Чтобы понять радиус скольжения, нарисуйте две воображаемые линии, одна из которых представляет собой ось рулевого управления, а другая — осевую линию колеса. Неизбежно, что эти две линии в какой-то момент пересекутся.

Если они делают это ниже пятна контакта шины (ниже поверхности дороги), то у вас положительный радиус зачистки. Если они пересекаются над пятном контакта, у вас отрицательный радиус скраба.

Вот как это может повлиять на вашу управляемость.

Положительный радиус трения: Усилие на рулевом колесе увеличивается, поскольку колесу приходится тереть вокруг большего пятна контакта. Начинается подруливание по крутящему моменту, и ощущается значительная отдача. Основным преимуществом является улучшенная обратная связь и ощущение дороги.

Отрицательный радиус очистки: Большинство переднеприводных автомобилей используют отрицательный радиус очистки. Это как лучшее из обоих миров; вы почувствуете умеренное усилие на руле, крутящий момент и отдачу за счет снижения ощущения дороги.

Zero Scrub Radius: Автомобиль легко управляется и практически не имеет обратной отдачи при движении по неровностям. Это происходит за счет потери чувства дороги и курсовой нестабильности при прохождении поворотов.

Вы, наверное, думаете, что все три звучат плохо, и так оно и есть, по крайней мере, на бумаге. На самом деле, каждый автомобиль и вождение требуют разного радиуса очистки.

Например, автомобили, ориентированные на треки, используют много абразива. Это нормально, если вы не едете по ложу камней.

Мы не можем перечислить влияние смещения и изменения радиуса зачистки на все типы автомобилей и узлы подвески; там слишком много перестановок и комбинаций.

Поэтому, прежде чем менять смещение, мы настоятельно рекомендуем рассмотреть его влияние на геометрию подвески. Убедитесь, что вы не повредите подвеску или, что еще хуже, не сделаете управление автомобилем небезопасным.

Колесные проставки и диски с малым вылетом

Часто ведутся споры о взаимозаменяемости колесных проставок и дисков с меньшим вылетом. Тема стоит обсуждения, потому что проставки безумно дешевы по сравнению с ободами.

Например, 10-миллиметровая проставка и обод со смещением на 10 мм меньше, чем у стандартного колеса, сделают то же самое — вытолкнут колесо на 10 мм.

Однако два не следует считать взаимозаменяемыми частями. Распорки имеют конкретное назначение; они идеально подходят, если вы хотите, чтобы существующий комплект колес сидел намного лучше.

Без проставок некоторые диски послепродажного обслуживания могут сесть слишком далеко. Добавление проставки к вашим новым колесам может придать вам желаемый вид без необходимости обходиться в кругленькую сумму.

Основным недостатком проставок для колес является то, что они могут вызывать некоторый люфт колеса; особенно если они плохого качества или плохо подогнаны.

Понимание компенсаций

В конце концов, это ваша машина, и вы можете делать с ней все, что хотите. Наша главная рекомендация заключается в том, чтобы вы точно знали, во что ввязываетесь, прежде чем достигнете точки, в которой пути назад уже нет.

Простое знание своих вещей может сэкономить вам много ненужных затрат на ремонт. Теперь, когда вы знаете, что такое смещение, что именно оно делает и почему вы можете его изменить, вам будет намного проще принять взвешенное решение.

На каких колесах ты ездишь? Вы бы предпочли установить проставки и покончить с этим или пружину для комплекта колес идеального размера? Дайте нам знать, оставив комментарий ниже.

Как пользоваться таблицей смещения колес

Итак, вы нашли на рынке новую пару колесных дисков. И не просто диски — вам нужно что-то уникальное, необычное и злое.

Вы просматриваете Rent A Wheel и видите массу различных вариантов. Некоторые выглядят заподлицо и прилегают к кузову автомобиля, а у других, кажется, есть глубокие углубления, которые немного выпирают.

Этот внешний вид известен как положительное или отрицательное смещение, и они действительно выглядят очень круто, когда они правильно подобраны.

Однако если вы установите не те колеса, это может плохо сказаться на вашей подвеске и тормозной системе. Вот почему очень важно убедиться, что вы получаете правильные диски.

В Rent A Wheel покупка дисков чрезвычайно упростилась. Наши профессиональные специалисты по шинам доступны в онлайн-чате в любое время, чтобы найти идеальное сочетание для вас и вашей поездки. Кроме того, наш передовой визуализатор представит диски, которые подойдут для вашего автомобиля, и покажет вам, как они будут выглядеть на улице.

Если вы заинтересованы в измерении дисков для себя, мы не виним вас. Для водителя важно хорошо разбираться во всех аспектах своего автомобиля, и мы приветствуем вас за ваши исследования.

Таблица смещения колес поможет легко получить точные измерения. Во-первых, давайте сделаем шаг назад и рассмотрим основы. Вот ускоренный курс по смещениям.

Что такое смещение колеса?

Проще говоря, вылет колеса — это расстояние от прямой центральной линии обода до соединительной поверхности.

Осевая линия — это линия, которая пересекает центр колеса, что имеет смысл. Если вы представляете себе, что ваш обод стоит прямо, линия прорежет ваш обод вдоль длинного пути, чтобы создать два диска одинаковой ширины.

Смещение — это значение в миллиметрах от осевой линии до поверхности соединения, где колесо соединяется с автомобилем. Различные типы смещения различаются тем, какая сторона колеса находится ближе к поверхности соединения.

Различные типы смещения

Существует три различных типа смещения:

  • Отрицательное смещение

  • Положительное смещение

  • Смещение нуля

Положительное смещение

Поверхность колеса — это сторона, ближайшая к бордюру, когда вы паркуетесь. Когда колесо имеет положительное смещение, поверхность соединения находится ближе к поверхности колеса. Колесо войдет в кузов автомобиля, а обод окажется ближе к передней части автомобиля.

Когда обод имеет очень положительное смещение, поверхность соединения находится практически на поверхности обода. Остальная часть шины находится в раме автомобиля.

Выглядит очень аккуратно. Некоторым нравятся такие колеса, как Lexani Wraith. Водители спортивных или иномарок с большей вероятностью узнают этот взгляд. Однако если вы зайдете слишком далеко с положительным смещением, это может привести к негативным побочным эффектам. (Видите, что мы там сделали?)

Если ваше колесо находится слишком далеко внутри колесной арки, вы рискуете столкнуться с системой подвески при слишком сильном повороте. Если ваша тормозная система находится слишком близко к колесу на высоких скоростях, ваш обод может расшириться из-за тепла и повредить тормоза.

Как мы уже говорили: важно правильно измерить диски.

Отрицательное смещение

Отрицательное смещение противоположно положительному смещению. Это означает, что контактная поверхность находится ближе к задней стороне колеса, вдали от бордюра.

Колесо имеет отрицательное смещение, если кажется, что его можно снять и использовать для выпечки пиццы в глубоком блюде. Крышка ступицы утоплена глубоко в сам обод, обеспечивая убийственные внутренние колесные арки, которые отлично смотрятся в поездках по городу или в экстремальных условиях бездорожья. Если вам все еще трудно это представить, взгляните на совершенно потрясающую Mayhem Combat.

Однако, как и колеса с положительным вылетом, эти колеса могут иметь проблемы.

Слишком большое отрицательное смещение может создать слишком большую ненормальную нагрузку на систему подвески. Представьте, что вы держите по гире в каждой руке. Чем дальше вы отводите вес от тела, тем труднее его удерживать.

Ваш автомобиль чувствует то же самое, и он просто хочет, чтобы с ним обращались и заботились должным образом. Убедитесь, что вы не слишком чрезмерны при добавлении отрицательного смещения.

Нулевое смещение

Нулевое смещение возникает, когда поверхность соединения находится точно на одной линии с осевой линией колеса: не слишком далеко назад, не слишком далеко вперед, ровно в самый раз.

Большинство коммерческих автомобилей не имеют абсолютно нулевого смещения, но они довольно близки к нему.

Backspace

Если говорить об измерениях вылета колес и не упомянуть Backspace, это будет грязно.

Зазор — это расстояние от края закраины обода до соединительной поверхности. Его гораздо легче найти, чем смещение, и это обеспечивает более простой способ точного измерения смещения.

Чтобы измерить задний ход, положите обод на пол лицевой стороной вниз, желательно на ковер или полотенце, чтобы не поцарапать красивое лицо.

Затем возьмите плоский прямой стержень или что-то подобное и поместите его на открытую заднюю часть колеса. Постарайтесь расположить его так, чтобы один край вашей планки был как можно ближе к центру колеса, как раз по диаметру.

Затем возьмите рулетку или линейку и измерьте расстояние до соединительной поверхности ниши колеса. Помните, что вы ищете точное измерение расстояния от соединительной поверхности до задней кромки обода.

Как измерить смещение

Теперь, когда у вас есть backspace, для смещения нужно просто немного посчитать.

Предположим, что ваш обод имеет ширину десять дюймов, и вы знаете, что размер зазора равен семи дюймам. Вы знаете, что ваша осевая линия составляет половину ширины колеса. Это пять дюймов. Если ваш backspace равен семи, у вас на два дюйма больше backspace, чем по центральной линии, что означает, что у вас есть два дюйма положительного смещения.

Это. .. немного вычислений в уме. Чтобы сделать ситуацию еще лучше, вам нужно преобразовать результат в два дюйма в миллиметры. Это не конец света, но почему бы не избавить себя от неприятностей?

А вот и офсетная диаграмма.

Как работает таблица смещения колес

Таблица смещения — это инструмент, который вы можете использовать, чтобы пропустить математические и измерительные преобразования, если вы знаете ширину и отступ. Это экономит ваше время и душевные страдания. Когда вы покупаете новые диски и просматриваете массу вариантов, это определенно пригодится.

Для начала вот сама таблица:



НАЗАД:

3,0 дюйма

3,25 дюйма

3,5 дюйма

3,75 дюйма

4,0 дюйма

4,25 дюйма

4,5 дюйма

4,75

5,0”

5,25 дюйма

5,5 дюйма

5,75 дюйма

6,0”

ШИРИНА КОЛЕСА:



6,0”



0

6,4

12,7

19

25,4

31,8

38,1

44,5

50,8

57,2

63,5

69,9

76,2

6,5 дюйма

-6,4

0

6,4

12,7

19

25,4

31,8

38,1

44,5

50,8

57,2

63,5

69,9

7,0”

-12,7

-6,4

0

6,4

12,7

19

25,4

31,8

38,1

44,5

50,8

57,2

63,5

7,5”

-19

-12,7

-6,4

0

6,4

12,7

19

25,4

31,8

38,1

44,5

50,8

57,2

8,0”

-25,4

-19

-12,7

-6,4

0

6,4

12,7

19

25,4

31,8

38,1

44,5

50,8

8,5”

-31,8

-25,4

-19

-12,7

-6,4

0

6,4

12,7

19

25,4

31,8

38,1

44,5

9”.

-38,1

-31,8

-25,4

-19

-12,7

-6,4

0

6,4

12,7

19

25,4

31,8

38,1

9,5”

-44,5

-38,1

-31,8

-25,4

-19

-12,7

-6,4

0

6,4

12,7

19

25,4

31,8

10».

-50,8

-44,5

-38,1

-31,8

-25,4

-19

-12,7

-6,4

0

6,4

12,7

19

25,4

10,5 дюйма

-57,2

-50,8

-44,5

-38,1

-31,8

-25,4

-19

-12,7

-6,4

0

6,4

12,7

19

11,0”

-63,5

-57,2

-50,8

-44,5

-38,1

-31,8

-25,4

-19

-12,7

-6,4

0

6,4

12,7

11,5”

-69,9

-63,5

-57,2

-50,8

-44,5

-38,1

-31,8

-25,4

-19

-12,7

-6,4

0

6,4

12,0”

-76,2

-69,9

-63,5

-57,2

-50,8

-44,5

-38,1

-31,8

-25,4

-19

-12,7

-6,4

0

Это может показаться немного запутанным, но как только мы его разберем, все обретет смысл.

Измерить ширину и зазор колеса довольно просто, и в большинстве случаев колеса перемещаются между этими измерениями с шагом в полдюйма.

Если у вас есть линейка и линейка, вы можете измерить ширину колеса. Скажем, например, что это десять дюймов. Положите колесо на лицевую сторону и измерьте зазор. Здесь четыре дюйма.

Теперь вы можете использовать таблицу, чтобы найти значение смещения (конечно, в миллиметрах) для этих двух измерений. В этом случае это будет смещение -25,4 миллиметра. Это Отрицательное смещение, если это не ясно.

Резюме

Мы твердо убеждены в том, что водители должны узнавать о своих автомобилях все, что возможно, независимо от того, исследуют ли они существующие детали или изучают новые изменения.

Прежде чем вносить какие-либо серьезные изменения, убедитесь, что вы знаете все, что можете, о настраиваемых смещениях.

С помощью этой информации и этой таблицы можно быстро и просто определить вылет колеса и точно знать, что вы видите.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
