Ford Mondeo четвёртого поколения появился в 2007 году и производился до 2015 года. Седан среднего класса делит платформу с минивэном S-Max, дебютировавшего в том же году на автошоу в Женеве. Эту платформу также получил и полноразмерный минивэн Galaxy В данном материале мы подробно разберём схемы предохранителей Форд Мондео (BD, BE, BG) 4-го поколения 2007, 2008, 2009, 2010, 2011, 2012 и 2013, 2014, 2015 года выпуска с бензиновыми и дизельными двигателями.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В багажнике
Находится за боковой обшивкой слева. Варианты исполнения зависят от кузова автомобиля.
Для доступа к нему необходимо снять обшивку.
Фото — пример исполнения (кузов универсал и лифтбэк).
| Схема предохранителей багажного блока | ||
|---|---|---|
| Седан | ||
| Универсал и лифтбэк | ||
| № | Расшифровка | Ток, А |
| FB1 | Модуль системы помощи при парковке | 5 |
| FB2 | Блок управления подвеской | 15 |
| FB3 | Обогрев сиденья водителя | 15 |
| FB4 | Обогрев сиденья переднего пассажира | 15 |
| FB5 | Обогрев левого заднего сиденья | 15 |
| FB6 | Запасной | |
| FB7 | Обогрев правого заднего сиденья | 15 |
| FB8 | Запасной | |
| FB9 | Электрическая регулировка положения сиденья переднего пассажира | 30 |
| FB10 | Противоугонная сигнализация | 10 |
| FB11 | Запасной | |
| FB12 | Запасной | |
| FC1 | Запасной | |
| FC2 | Запасной | |
| FC3 | Запасной | |
| FC4 | Запасной | |
| FC5 | CD-чейнджер, развлекательная система для задних пассажиров | 7,5 |
| FC6 | Запасной | 5 |
| FC7 | Модуль функции запоминания положения переднего сиденья | 5 |
| FC8 | Система доступа без ключа | 20 |
| FC9 | Запасной | 5 |
| FC10 | Запасной | 5 |
| FC11 | Запасной | 5 |
| FC12 | Запасной | 5 |
| FA1 | Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание наружного зеркала, обогрев зеркала) | 25 |
| FA2 | Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание наружного зеркала, обогрев зеркала) | 25 |
| FАЗ | Блок управления левой задней двери (стеклоподъемники) | 25 |
| FA4 | Блок управления правой задней двери (стеклоподъемники) | 25 |
| FA5 | Блокировка замков задних дверей без участия блоков управления дверьми | 10 |
| FA6 | Розетки для подключения дополнительных электропотребителей | 15 |
| FA7 | Соленоиды реле | 5 |
| FA8 | Замок рулевой колонки | 20 |
| FA9 | Запасной | |
| FA10 | Электрическая регулировка положения сиденья водителя | 30 |
| FA11 | Аксессуары, модуль прицепа | 20 |
| FA12 | Запасной | |
В салоне
Монтажный блок расположен под вещевым ящиком переднего пассажира.
Для доступа к нему необходимо повернуть крепежный винт и опустить его вниз.
Общий вид.
| Схема элементов салонного блока Форд Мондео 4 (тип 1) | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Модуль рулевого колеса | 7,5 |
| 2 | Приборная панель | 5 |
| 3 | Плафоны освещения салона | 10 |
| 4 | Иммобилайзера двигателя | 5 |
| 5 | Адаптивная система круиз-контроля (ACC) | 7,5 |
| 6 | Датчик дождя | 5 |
| 7 | Предохранитель прикуривателя | 20 |
| 8 | Питание цепи разблокировки лючка заливной горловины топливного бака | 10 |
| 9 | Омыватели лобового стекла — задние | 15 |
| 10 | Омыватели лобового стекла — передние | 15 |
| 11 | Питание цепи разблокировки двери багажного отделения | 10 |
| 12 | Питание цепи запирания лючка заливной горловины топливного бака | 10 |
| 13 | Топливный модуль (предохранитель бензонасоса мондео 4) | 7,5/20 |
| 14 | Дистанционный частотный приемки, Датчик движения в салоне | 5 |
| 15 | Выключатель зажигания (стартера и приборов) | 5 |
| 16 | Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика) | 5 |
| 17 | Датчик вибрации рулевого колеса | 5 |
| 18 | Питание системы SRS (подушки безопасности) | 10 |
| 19 | ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора | 7,5 |
| 20 | Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы | 7,5 |
| 21 | Электропитание радиоприемника | 15 |
| 22 | Выключатель стоп — сигналов | 5 |
| 23 | Потолочный люк | 20 |
| 24 | Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой | 5 |
| Схема предохранителей салонного блока (тип 2) | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Датчик дождя | 5 |
| F2 | Питание системы SRS (подушки безопасности) | 10 |
| F3 | Датчик отклонения от курса (ESP), электрический стояночный тормоз | 5 |
| F4 | Электропитание, педаль акселератора, электронный предохранитель | 7,5 |
| F5 | Задний стеклоочиститель | 15 |
| F6 | Аудиосистема (включая голосовое управление) | 15 |
| F7 | Модуль рулевого колеса | 7,5 |
| F8 | Приборная панель | 5 |
| F9 | Дальний свет фар | 15 |
| F10 | Электропривод вентиляционного люка | 20 |
| F11 | Фонари заднего хода | 7,5 |
| F12 | Резерв | |
| F13 | Лампа передней противотуманной фары | 15 |
| F14 | Омыватель ветрового стекла | 15 |
| F15 | Система адаптивного круиз-контроля (АСС) | 10 |
| F16 | Запасной | |
| F17 | Плафоны освещения салона | 10 |
| F18 | Иммобилайзера двигателя | 5 |
| F19 | Прикуриватель Мондео | 15 |
| F20 | Запасной | |
| F21 | Устройство приема радиосигналов, датчик дождя | 5 |
| F22 | Бензонасос | 20 |
| F23 | Запасной | |
| F24 | Выключатель зажигания (стартера и приборов) | 5 |
| F25 | Лючок топливоналивной горловины | 10 |
| F26 | Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) | 5 |
| F27 | Узел рулевой колонки, блок управления климат-контролем | 5 |
| F28 | Выключатель стоп-сигналов | 5 |
В моторном отсеке
Расположен с левой стороны около фары, под пластиковой крышкой.

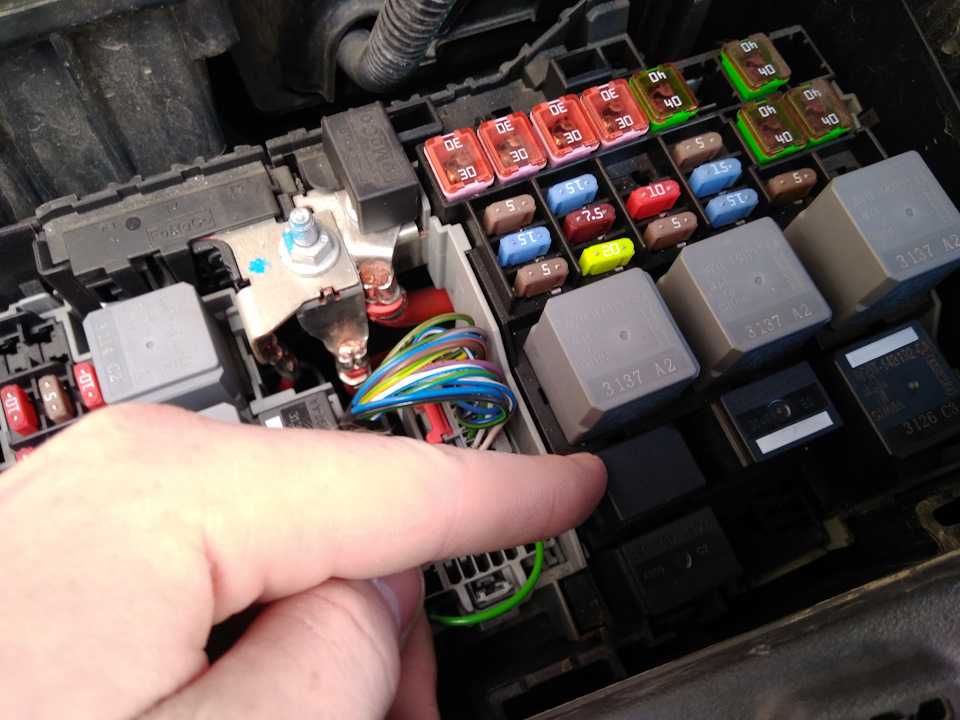

Общий вид моторного блока предохранителей.
| Схема элементов в моторном блоке Mondeo | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Модуль управления трансмиссией | 10 |
| F2 | Управление свечами накаливания (для автомобилей с дизельным двигателем) | 5 |
| F3 | Вентилятор системы охлаждения двигателя (для автомобилей с двигателем Duratec-FIE 2,3 л) | 80 |
| F3 | Электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л) | 80 |
| F4 | Свечи накаливания (для автомобилей с дизельным двигателем) | 60 |
| F5 | Вентилятор системы охлаждения двигателя | 60 |
| F6 | Датчики FIEGO системы управления двигателем, система изменения фаз газораспределения | 10 |
| F7 | Соленоиды реле | 5 |
| F8 | Электронный блок управления двигателем | 10 |
| F9 | Запасной | |
| 110 | Электронный блок управления двигателем | 10 |
| F11 | Управление датчиком массового расхода воздуха | 10 |
| F12 | Датчик наличия воды в топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с дизельным двигателем) | 10 |
| F13 | Реле кондиционера | 15 |
| F14 | Обогреватель топливного фильтра (для автомобилей с дизельным двигателем) | 15 |
| F15 | Реле стартера | 40 |
| F16 | Дополнительный подогреватель (для автомобилей с дизельным двигателем) | 80 |
| F17 | Питание А салонного блока предохранителей | 60 |
| F18 | Питание В салонного блока предохранителей | 60 |
| F19 | Питание С салонного блока предохранителей | 0 |
| F20 | Питание D салонного блока предохранителей | 60 |
| F21 | Запасной | |
| F22 | Модуль стеклоочистителя | 30 |
| F23 | Обогреватель заднего стекла | 25 |
| F23 | Обогреватель заднего стекла (устанавливают в зависимости от комплектации) | 30 |
| F24 | Омыватели фар | 30 |
| F25 | Клапаны ABS | 30 |
| F26 | Насос АБС | 40 |
| F27 | Вспомогательный подогреватель топлива | 30 |
| F28 | вентилятор отопителя | 40 |
| F29 | Запасной | |
| F30 | Запасной | |
| F31 | Звуковой сигнал | 15 |
| F32 | Не используется | |
| F33 | Блок управления приборами освещения, соленоиды подкапотного блока предохранителей | 5 |
| F34 | Обогрев ветрового стекла, левая сторона | 40 |
| F35 | Обогрев ветрового стекла, правая сторона | 40 |
| F36 | Сигнальная лампа неисправности АБС | 5 |
| F37 | Обогрев жиклеров смывателей ветрового стекла | 10 |
| F38 | Система круиз-контроля (АСС) | 5 |
| F39 | Система адаптивного освещения (AFS) | 1 |
| F40 | Запасной | |
| F41 | Панель приборов | 20 |
| F42 | Электронный блок системы управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л) | 10 |
| F43 | Приводы регулировки положения фар системы адаптивного головного освещения (AFS) | 5 |
| F44 | Вакуумный насос (для автомобилей с двигателем Duratec-HE 2,5 л) | 20 |
| F45 | Очиститель заднего стекла | 15 |
| R1 | Реле стартера | |
| R3 | Реле кондиционера | |
| R9 | Реле гудка | |
| R10 | Реле омывателя и очистителя фар | |
Материалы по теме
| F1
| 10
| Рестайлинг: AWF21: Модуль управления коробкой передач |
| 15
| Рестайлинг: MPS6: Модуль управления коробкой передач | |
| 10 | Дорестайлинг: Модуль управления коробкой передач | |
| F2
| 5 | Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового
подогрева испарителя (рестайлинг: 2.  0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi
Stage V) |
| F3
| 70 | 2.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный
вентилятор |
| 80
| Электрогидравлический усилитель рулевого
управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi) | |
| F4
| 60
| Свечи подогрева
|
| F5
| 60
| Вентилятор охлаждения двигателя (1. 6L
Duratorq-TDCi, 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi (МКПП), 1.6L Duratec-16V Ti-VCT Stage V, 2.0L Duratec-HE, 2.3L Duratec-HE и 2.0L EcoBoost SCTi) |
| 70
| 1.6L EcoBoost SCTi: Вентилятор системы охлаждения двигателя — сдвоенный вентилятор | |
| F6
| 7,5
| 1.6L Duratorq-TDCi: Датчик HEGO |
| 10
| Рестайлинг: Датчики HEGO 1, датчик CMS, кислородный датчик (система управления двигателем)
Дорестайлинг: Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик | |
| 20
| 2. 0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V: Свеча предпускового подогрева испарителя | |
| F7
| 5
| Соленоиды реле
|
| F8
| 10
| Модуль управления силовым агрегатом, дозатор
топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем) |
| 20
| 2. 0L EcoBoost SCTi и 2.0L Duratorq-TDCi Stage V: Модуль управления силовым агрегатом | |
| 15
| 1.6L
EcoBoost SCTi, 1.6L Duratorq-TDCi и 2.2L Duratorq-TDCi Stage V: Модуль управления силовым агрегатом | |
| F9
| 10
| Рестайлинг: Датчик MAF, топливные форсунки, регулируемый
впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) Дорестайлинг: Датчик MAF, вихревой клапан, топливные форсунки, отопитель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем) |
| 5
| 2,0L Duratorq-TDCi Stage V: Испаритель топливного насоса | |
| 7,5
| 2,2L Duratorq-TDCi
Stage V: Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем) | |
| 7,5
| 1. 6L EcoBoost SCTi: Клапан удаления воздуха из системы
охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос | |
| F10
| 10
| 2.0L Duratorq-TDCi, 1.6L Duratec-16V Ti-VCT Stage V: Блок управления двигателем Дорестайлинг: Блок управления двигателем |
| 7,5
| 1.6L EcoBoost SCTi: Вспомогательный водяной насос | |
| F11
| 10
| Рестайлинг: Клапан PCV, клапан VCV, датчик наличия воды в
топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.  MAF, регулируемый клапан выдержки
времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем) Дорестайлинг: Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем), клапан EGR, клапан регулровки подачи масла IVVT (система управления двигателем) |
| 10
| 1.6L
Duratorq-TDCi: Клапан регулировки турбокомпрессора, датчик MAF, активные жалюзи радиатора, клапан EGR, клапан VCV | |
| 5
| 2.0L
Duratorq-TDCi Stage V: Датчик MAF, датчик наличия воды в топливе, активные жалюзи радиатора, впускной клапан дозировки топлива | |
| 7,5
| 2. 2L
Duratorq-TDCi Stage V: Давление в топливном коллекторе, дозатор топлива, испаритель топливного насоса, активные жалюзи радиатора | |
| 10
| 1.6L
EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан | |
| F12
| 15
| 1.6L EcoBoost SCTi и 2.0L EcoBoost SCTi: Катушки зажигания
|
| 10
| Рестайлинг: Катушка в сборе со свечой зажигания; клапан
продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем) Дорестайлинг: Дроссельная заслонка EGR, клапан регулировки турбокомпрессора, катушка, объединенная со свечой зажигания; клапан продувки канистры, реле давления усилителя рулевого управления (система управления двигателем) | |
| 10
| 2. 0L Duratorq-TDCi: Дроссельная заслонка системы рециркуляции
отработавших газов (EGR), система управления турбокомпрессором с поворотными лопатками | |
| 5
| 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi: Катушки реле | |
| F13
| 15
| Кондиционирование воздуха
|
| F14
| 15
| 2. 0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi: Отопитель дизельного фильтра |
| 10
| 2.2L Duratorq-TDCi Stage V: Датчик HEGO | |
| F15
| 40
| Реле стартера
|
| F16
| 80
| Дополнительный дизельный подогреватель (PTC)
|
| F17
| 60
| Питание А центрального блока плавких предохранителей
|
| F18
| 60
| Питание В центрального блока плавких предохранителей
|
| F19
| 60
| Питание С центрального блока плавких предохранителей
|
| F20
| 60
| Питание D центрального блока плавких предохранителей
|
| F21
| 30
| Рестайлинг: VQM/без VQM: приборный щиток/аудиоблок/AC/FLR
|
| F22
| 30
| Модуль щеток стеклоочистителя
|
| F23
| 30
| Рестайлинг: Обогреватель заднего стекла
|
| 25 | Дорестайлинг:
Обогреватель заднего стекла | |
| F24
| 30
| Омыватели фар
|
| F25
| 30
| Клапаны ABS
|
| F26
| 40
| Насос ABS
|
| F27
| 25
| Вспомогательный подогреватель топлива
|
| F28
| 40
| Вентилятор обогревателя
|
| F29
| –
| Не используется
|
| F30
| 5
| Рестайлинг: Питание ABS 30
|
| F31
| 15
| Звуковой сигнал
|
| F32
| 5
| Отопитель, работающий на топливе — дистанционное управление
|
| F33
| 5
| Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей
|
| F34
| 40
| Обогрев ветрового стекла, левая сторона
|
| F35
| 40
| Обогрев ветрового стекла, правая сторона
|
| F36
| 15
| Рестайлинг: Питание заднего стеклоочистителя 15
|
| 5 | Дорестайлинг:
ABS | |
| F37
| 7,5
| Рестайлинг: Обогрев передних форсунок омывателя/FLR + FSM KL15
|
| 10 | Дорестайлинг:
Обогрев передних форсунок омывателя | |
| F38
| 10
| Рестайлинг: Питание PCM/TCM/EHPAS 15
|
| 5 | Дорестайлинг:
Адаптивная система круиз-контроля (ACC) | |
| F39
| 15
| Система адаптивного освещения (AFS)
|
| F40
| 5
| Рестайлинг: Коррекция наклона света фар/модуль AFS
|
| F41
| 20
| Панель приборов
|
| F42
| 5
| Рестайлинг: Щиток IP
|
| 10 | Дорестайлинг:
Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание | |
| F43
| 15
| Рестайлинг: Аудиоблок / модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB)
|
| 5 | Дорестайлинг:
Положение фар, система адаптивного головного освещения (AFS) | |
| F44
| 5
| Рестайлинг: Автоматическая система AC/ручная система AC
|
| F45
| 5
| Рестайлинг: FLR (запуск/остановка)
|
| 15 | Дорестайлинг:
Очиститель заднего стекла |
Схема блока предохранителей Ford Mondeo (Mk4; 2010-2014)
Объявление vertisements
В данной статье мы рассматриваем Ford Mondeo третьего поколения (Mk4) после рестайлинга, выпускавшийся с 20140 по 2014 год.
Здесь вы найдете схемы блока предохранителей Ford Mondeo 2010, 2011, 2012, 2013 и 2014 года выпуска, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
См. другие Ford Mondeo:
Предохранители прикуривателя (розетка) в Ford Mondeo — это предохранитель F7 (прикуриватель) в блоке предохранителей панели приборов и предохранитель FA6 (дополнительная розетка) в заднем блоке предохранителей.
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей
Он расположен под перчаточным ящиком.
Для доступа: Ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающей скобы, опустите блок предохранителей и потяните его на себя.
Схема блока предохранителей
Объявление vertisements
Назначение предохранителей в салоне
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | 7,5 | Модуль рулевого колеса |
| F2 | 5 | Комбинация приборов |
| F3 | 10 | Освещение салона |
| F4 | 5 | Иммобилайзер двигателя |
| F5 | 7,5 | Адаптивный круиз-контроль (ACC) |
| F6 | 5 | Датчик дождя |
| F7 | 15 | Прикуриватель |
| F8 | 10 | Питание разблокировки лючка топливного бака |
| F9 | 15 | Стеклоомыватели — задние |
| F10 | 15 | Стеклоомыватели передние |
| F11 | 10 | Устройство открывания багажника |
| F12 | 10 | Питание замка лючка топливного бака |
| F13 | 20 | Топливный насос |
| F14 | 5 | Дистанционный частотный приемник, Датчик движения в салоне |
| F15 | 5 | Замок зажигания |
| F16 | 5 | Аккумуляторный оповещатель (сигнализация), OBD II (диагностика бортового компьютера) |
| F17 | 5 | Привод вибрации рулевого колеса |
| F18 | 10 | Питание SRS (подушка безопасности) |
| F19 | 7,5 | ABS, датчик скорости рыскания (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5 | Электронная подача, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения |
| F21 | 15 | Аудиосистема (включая голосовое управление) |
| F22 | 5 | Выключатель стоп-сигнала |
| F23 | 20 | Люк |
| F24 | 5 | Блок рулевой колонки, модуль климат-контроля |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Схема блока предохранителей
Объявление vertisements
Назначение предохранителей в моторном отсеке
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | 10 | Модуль управления коробкой передач (AWF21) |
| F1 | 15 | Модуль управления коробкой передач (MPS6) |
| F2 | 5 | Контроль свечей накаливания (дизельные двигатели) |
| F2 | 5 | Контроль свечей накаливания испарителя (2,0 л Duratorq-TDCi Stage V) |
| F3 | 70 | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2,3 л Duratec-FIE) |
| F3 | 80 | Рулевое управление с электрогидравлическим усилителем (EHPAS) (2,0 л Duratorq-TDCi) |
| F4 | 60 | Свечи накаливания |
| F5 | 60 | Вентилятор охлаждения двигателя |
| F6 | 10 | Датчики HEGO 1 (управление двигателем), система изменения фаз газораспределения (управление двигателем), датчик CMS, кислородный датчик |
| F6 | 20 | Свеча накаливания испарителя |
| F7 | 5 | Катушки реле |
| F8 | 10 | Модуль управления силовым агрегатом |
| F8 | 20 | Модуль управления силовым агрегатом (2,0 л Duratorq-TDCi Stage V) |
| F9 | 10 | Датчик массового расхода воздуха, вихревой регулирующий клапан, топливные форсунки, нагреватель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (управление двигателем) |
| F9 | 5 | Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V) |
| F10 | 10 | Модуль управления двигателем |
| Ф11 | 10 | Клапан PCV, клапан VCV, датчик воды в топливе, звуковой продувочный клапан, вихревой регулирующий клапан, регулируемый впускной клапан, клапан EGR, клапан управления маслом IWT (управление двигателем) |
| F11 | 5 | Датчик массового расхода воздуха, датчик воды в топливе (2,0 л Duratorq-TDCi Stage V), активная заслонка решетки радиатора |
| F12 | 10 | Дроссель рециркуляции отработавших газов, клапан регулируемого турбонаддува, катушка на заглушке; Клапан продувки адсорбера, реле давления гидроусилителя руля (управление двигателем) |
| F12 | 5 | Катушки реле (2,0 л Duratorq-TDCi Stage V) |
| F13 | 15 | Реле кондиционера |
| F14 | 15 | Нагреватель дизельного фильтра (2,0 л Duratorq-TDCi Stage V) |
| F14 | 20 | Вакуумный насос тормозной системы |
| F14 | 10 | Датчики HEGO (2,2 л Duratorq-TDCi Stage V) |
| Ф15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный дизельный обогреватель (PTC) |
| F17 | 60 | Питание центрального блока предохранителей A |
| F18 | 60 | Блок питания центрального блока предохранителей B |
| F19 | 60 | Питание заднего блока предохранителей C |
| F20 | 60 | Питание заднего блока предохранителей D |
| F21 | — | Не используется |
| F22 | 30 | Модуль стеклоочистителя |
| F23 | 30 | Обогрев заднего стекла |
| F24 | 30 | Омыватель фар |
| F25 | 30 | Клапаны ABS |
| F26 | 40 | Насос ABS |
| F27 | 30 | Топливный обогреватель |
| F28 | 40 | Вентилятор отопителя |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | 15 | Звуковой сигнал |
| F32 | 5 | Топливный отопитель – дистанционное управление |
| F33 | 5 | Модуль выключателя света, катушки блока предохранителей моторного отсека |
| F34 | 40 | Обогрев ветрового стекла (левая сторона) |
| F35 | 40 | Обогрев ветрового стекла (правая сторона) |
| F36 | 5 | АБС |
| F37 | 10 | Обогрев форсунок переднего омывателя |
| F38 | 5 | Адаптивный круиз-контроль (ACC) |
| F39 | 15 | Адаптивная система переднего освещения (AFS) |
| F40 | — | Не используется |
| F41 | 20 | Панель приборов |
| F42 | 10 | Блок управления двигателем, блок управления трансмиссией, электрогидравлический усилитель руля (EHPAS) 15 подача. |
| F43 | 5 | Корректор фар, адаптивная система переднего освещения (AFS) |
| F44 | — | Не используется |
| F45 | 15 | Стеклоочиститель заднего стекла |
Ad vertisements
Блок предохранителей в багажном отделении
Расположение блока предохранителей
5-дверный: Снимите крышку багажника с левой стороны.
Универсал : Разблокируйте защелки и снимите крышку с левой стороны багажного отделения.
Схема блока предохранителей
Объявление vertisements
Назначение предохранителей в заднем блоке предохранителей
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| FA1 | 25 | Дверной модуль (левая передняя) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал) |
| FA2 | 25 | Дверной модуль (правая передняя часть) (окно вверх/вниз, центральный замок, зеркало с электроприводом, зеркало с подогревом) |
| FA3 | 25 | Дверной модуль (левый задний) (окно вверх/вниз) |
| FA4 | 25 | Дверной модуль (правый задний) (окно вверх/вниз) |
| FA5 | 10 | Задний замок (без модулей задней двери) |
| FA6 | 15 | Розетка дополнительного питания |
| FA7 | 5 | Катушки реле |
| FA8 | 20 | Автомобильный модуль без ключа |
| FA9 | — | Не используется |
| FA10 | 30 | Сиденье водителя с электроприводом |
| FA11 | 20 | Аксессуары, модуль прицепа |
| FA12 | — | Не используется |
| FB1 | 5 | Модуль помощи при парковке, информационная система слепых зон (BUS) |
| FB2 | 15 | Подвесной модуль |
| FB3 | 15 | Сиденье водителя с подогревом |
| FB4 | 15 | Сиденье переднего пассажира с подогревом |
| FB5 | 15 | Левое заднее сиденье с подогревом |
| FB6 | — | Не используется |
| FB7 | 15 | Правое заднее сиденье с подогревом |
| FB8 | — | Не используется |
| FB9 | 30 | Сиденье переднего пассажира с электроприводом |
| FB10 | 10 | Звуковой сигнал противоугонной сигнализации |
| FB11 | — | Не используется |
| FB12 | — | Не используется |
| FC1 | — | Не используется |
| FC2 | — | Не используется |
| FC3 | — | Не используется |
| FC4 | — | Не используется |
| FC5 | 7,5 | CD-чейнджер, мультимедийная система для пассажиров задних сидений |
| FC6 | — | Не используется |
| FC7 | 5 | Функциональный модуль памяти сиденья |
| FC8 | 20 | Бесключевой доступ |
| FC9 | 20 | Аудиоусилитель |
| FC10 | 10 | Аудиосистема Sony |
| FC11 | — | Не используется |
| FC12 | — | Не используется |
Узнать больше:
Схема блока предохранителей Ford Mondeo (Mk4; 2007-2010)
Объявление vertisements
В данной статье мы рассматриваем Ford Mondeo третьего поколения (Mk4) до рестайлинга, выпускавшийся с 20107 по 2007 год.
Здесь вы найдете схемы блока предохранителей Ford Mondeo 2007, 2008, 2009 и 2010 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей).
См. другие Ford Mondeo:
Предохранители прикуривателя (сетевая розетка) в Ford Mondeo : #F7 (прикуриватель) в блоке предохранителей приборной панели и #FA6 (вспомогательная розетка) в заднем блоке предохранителей .
Содержание
Расположение блока предохранителей
Пассажирское отделение
Этот блок предохранителей расположен под перчаточным ящиком.
Для доступа: ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающей скобы, опустите блок предохранителей и потяните его на себя.
Моторный отсек
Багажное отделение
4-дверный и 5-дверный
Снимите крышку с левой стороны багажника.
Универсал
Освободите защелки и снимите крышку с левой стороны багажного отделения.
Схемы блока предохранителей
Объявление vertisements
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | Ампер | Описание |
|---|---|---|
| F1 | 7,5 А | Модуль рулевого колеса |
| F2 | 5A | Кластер |
| F3 | 10А | Лампы освещения салона |
| F4 | 5А | Иммобилайзер двигателя |
| F5 | 7,5 А | Адаптивный круиз-контроль (ACC) |
| F6 | 5А | Датчик дождя |
| F7 | 20A | Прикуриватель |
| F8 | 10A | Питание отпирания лючка топливного бака |
| F9 | 15A | Омыватели ветрового стекла — задние |
| F10 | 15A | Стеклоомыватели — передние |
| F11 | 10A | Блок разблокировки багажного отделения |
| F12 | 10A | Питание замка лючка топливного бака |
| F13 | 20А | Топливный насос |
| F13 | 7,5 А | Топливный насос (2,2 л Duratorq-TDCi Stage V) |
| F14 | 5A | Дистанционный частотный приемник, Датчик движения в салоне |
| F15 | 5А | Замок зажигания |
| F16 | 5A | Аккумуляторная батарея (сигнализация), OBD II (диагностика бортового компьютера) |
| F17 | 5A | Привод вибрации рулевого колеса |
| F18 | 10A | Питание SRS (подушки безопасности) |
| F19 | 7,5 А | АБС, датчик скорости рыскания (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5 А | Электронная подача, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения |
| F21 | 15A | Радиопитание |
| F22 | 5A | Выключатель стоп-сигнала |
| F23 | 20А | Люк |
| F24 | 5A | Блок питания модуля климат-контроля и рулевой колонки |
Блок предохранителей в моторном отсеке
Ad vertisements
Назначение предохранителей в моторном отсеке
| № | Ампер | Описание |
|---|---|---|
| F1 | 10A | Модуль управления коробкой передач (AWF21) |
| F1 | 15A | Модуль управления коробкой передач (MPS6) |
| F2 | 5A | Контроль свечей накаливания (дизельные двигатели) |
| F2 | 5A | Контроль свечей накаливания испарителя (2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V) |
| F3 | 70A | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2,3 л Duratec-HE и 2,2 л Duratorq-TDCi с автоматической коробкой передач) |
| F3 | 80A | Рулевое управление с электрогидравлическим усилителем (EHPAS) (1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq- TDCi этап V) |
| F4 | 60A | Свечи накаливания |
| F5 | 60A | Вентилятор охлаждения двигателя (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi с ручным управлением, 1,6 л Duratec-16V Ti-VCT Stage V , 2,0 л Duratec-HE, 2,3 л Duratec-HE, 2,0 л EcoBoost SCTi) |
| F5 | 70A | Вентилятор охлаждения двигателя – сдвоенный вентилятор (1,6 л EcoBoost SCTi) |
| F6 | 7,5 А | Датчик HEGO (1,6 л Duratorq-TDCi) |
| F6 | 10A | Датчики HEGO 1, датчик CMS, кислородный датчик (управление двигателем) |
| F6 | 20A | Свеча накаливания испарителя (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V) |
| F7 | 5A | Катушки реле |
| F8 | 10A | Блок управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливной рампе (управление двигателем). |
| F8 | 20A | Модуль управления силовым агрегатом (2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V) |
| F8 | 15A | Модуль управления силовым агрегатом (1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V) |
| F9 | 10A | Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (управление двигателем). |
| F9 | 5A | Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V) |
| F9 | 7,5A | Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса (2,2 л Duratorq-TDCi Stage V) (управление двигателем) |
| F9 | 7,5 А | Дегазационный клапан, датчик TMAF, активная заслонка решетки радиатора, перепускной клапан, катушка реле, вспомогательный запуск, водяной насос (1,6 л EcoBoost SCTi). |
| F10 | 10A | Модуль управления двигателем (2,0 л Duratorq-TDCi, 1,6 л Duratec-16V Ti-VCT Stage V) |
| F10 | 7,5 А | Дополнительный ход, водяной насос (1,6 л EcoBoost SCTi) |
| F11 | 10A | Клапан PCV, клапан VCV, датчик воды в топливе, звуковой продувочный клапан, вихревой регулирующий клапан, регулируемый впускной клапан, клапан EGR, клапан управления маслом IVVT (управление двигателем). Датчик T.MAF, регулируемый выпускной клапан, активная заслонка решетки радиатора, клапан продувки адсорбера, клапан управления турбонаддувом, перепускной клапан (управление двигателем). |
| F11 | 10A | Клапан управления турбонаддувом, датчик массового расхода воздуха, активная заслонка решетки радиатора, клапан EGR, клапан VCV (1,6 л Duratorq-TDCi) |
| F11 | 5A | Датчик массового расхода воздуха, датчик воды в топливе, активная заслонка решетки радиатора, впускной дозирующий клапан (2,0 л Duratorq-TDCi Stage V). |
