Таблицы усилий затяжки болтов динамометрическим ключом. Таблицы для динамометрического ключа
Момент затяжки – это усилие, которое прикладывается к резьбовому соединению при его завинчивании. Если закрутить крепеж с меньшим усилием, чем это необходимо, то, под воздействием вибраций, резьбовое соединение может раскрутиться, не обеспечивая нужную герметичность между скрепляемыми деталями, что может привести к тяжелым последствиям. Наоборот, если приложить к метизу большее усилие, чем требуется, произойдет разрушение резьбового соединения или скрепляемых деталей, например, может произойти срыв резьбы или появление трещин в деталях.
Для каждого размера и класса прочности резьбового соединения указаны определенные моменты затяжки. Все значения занесены в специальную таблицу усилий для затяжки динамометрическим ключом. Обычно, класс прочности болта указывается на его головке.
Классы прочности для метрических болтов
Класс прочности указывается цифрами на головке.
Классы прочности для дюймовых болтов
Информация о прочности выполнена в виде насечек на головке.
Резьбовые соединения затягивают стрелочным, предельным или цифровым динамометрическим ключом.
Таблица усилий затяжки метрических болтов
Усилие указано в Ньютон-метрах.
Таблица усилий затяжки дюймовых болтов
|
|
|
|
| ||||||||
|
|
|
|
| ||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Для закручивания резьбовых соединений в соответствии с данными таблиц необходимо использовать специальный инструмент — динамометрический ключ.
Ниже представлены популярные модели ключей, диапазоны которых перекрывают большинство значений определенных моментов затяжки. Максимальную точность передачи крутящего момента обеспечивают электронные динамометрические ключи.
Таблицы моментов затяжки колес
Примерные значения для легковых автомобилей
Для легковых автомобилей используют ключи с присоединительным квадратом 1/2. Самыми популярными ключами являются модели с затяжкой до 200-210 Нм, например, ключи с диапазоном 28-210 или 42-210. Ниже представлены варианты подобных ключей.
Примерные значения для грузовых автомобилей и автобусов
Для коммерческого транспорта используют ключи с присоединительным квадратом 1/2, 3/4 и даже 1 дюйм. Ниже представлены варианты ключей для автобусов, коммерческих и грузовых автомобилей.

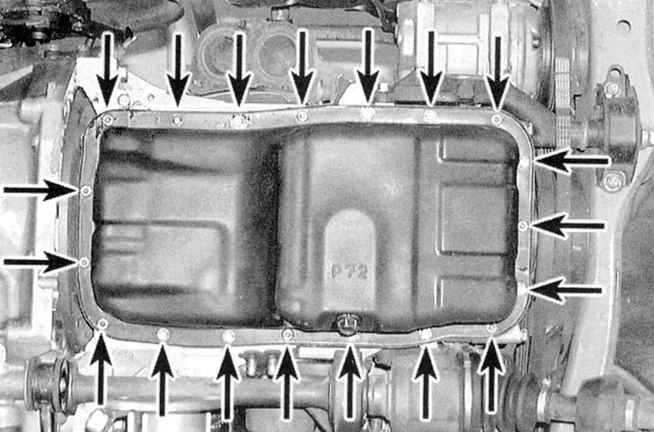

Порядок затяжки
Компания AIST располагает широким ассортиментом профессиональных ключей для выполнения различных работ с резьбовыми соединениями. У нас всегда возможно подобрать необходимый динамометрический ключ для автомобиля, как для легкового, так и для грузового транспортного средства.
*Значения таблиц моментов затяжки носят информационный характер, без ссылки на какой-либо ГОСТ.
Полезные статьи:
- Виды динамометрических ключей
- Как пользоваться динамометрическим ключом
- Как выбрать динамометрический ключ

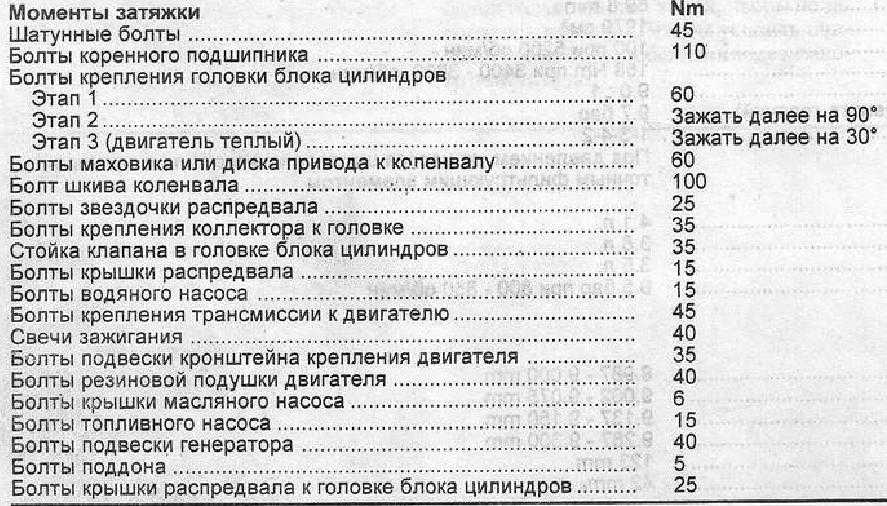

Моменты затяжки резьбовых соединений автомобильного двигателя . Инструкция по ремонту двигателей УМЗ-4216 и УМЗ-4213
Схема проезда
Нижний Новгород
8 800 350 15 10
Заказать звонок
+7 920-111-24-14
+7 920-111-24-38
- Газавтомир
- Информация org/ListItem»>Инструкции по эксплуатации
- Ремонт УМЗ-4216 и УМЗ-4213
Наименование | Обозначение резьбы | Момент затяжки,
кгсм | |
---|---|---|---|
1 | Болт сальникодержателя | Мб | 0,45…1,0 |
2 | Болт крепления крышки оси коромысел | Мб | 0,7…1,0 |
3 | Болт крепления нажимного диска сцепления | М8 | 2,0…3,0 |
4 | Болт крепления упорного фланца распределительного вала | М8 | 1,8…2,5 |
5 | Болт крепления масляного насоса | М8 | 1,8…2,5 |
6 | Болт крепления картера сцепления нижняя часть | М8 | 1,1…2,5 |
7 | Болт крепления усилителя к картеру сцепления верхняя часть | М8 | 1,8. .2,5 |
8 | Болт крепления крышки водяной рубашки | М8 | 1,8…2,5 |
9 | Болт крепления демпфера со ступицей и шкивом | М8 | 1,8…2,5 |
10 | Болт крепления шкива вентилятора | М8 | 1,8…2,5 |
11 | Болт крепления крышки люка бензонасоса | М8 | 1,8…2,5 |
12 | Болт для натяжения ремня генератора | М8 | 1,8…2,5 |
13 | Болт кронштейна крепления двигателя | М10 | 4,0…5,6 |
14 | Болт крепления маховика | М10 | 8,0…9,0 |
15 | Болт крепления кронштейна для подъёма двигателя | М10 | 4,0…5,6 |
16 | Болт крепления усилителя к блоку | М10 | 4,0…5,6 |
17 | Болт шаровой опоры | М10×1 | 2,4…3,6 |
18 | Болт крепления шестерни распределительного вала | М 12×1,25 | 4,0…5,6 |
19 | Винт крепления крышки люка картера сцепления | ||
20 | Гайка болта кронштейна генератора | М6 | 0,45…1,0 |
21 | Гайка шпильки крепления уплотнительной крышки коленчатого вала | М8×1 | 0,8…1,8 |
22 | Гайка шпильки крепления крышки коробки толкателей | М8×1 | 0,8…1,8 |
23 | Гайка шпильки крепления нагнетательной трубки к масляному насосу | М8×1 | 1,2…1,8 |
24 | Гайка шпильки крепления нагнетательной трубки к блоку цилиндров | М8×1 | 1,2…1,8 |
25 | Гайка шпильки крепления привода распределителя | М8×1 | 1,2…1,8 |
26 | Гайка шпильки крепления крышки распределительных шестерен | М8×1 | 1,2…1,8 |
27 | Гайка шпильки крепления масляного картера | М8×1 | 1,0…1,2 |
28 | Гайка шпильки крепления стойки оси коромысел | М8×1 | 1,2…1,8 |
29 | Гайка шпильки крепления водяного насоса | М8×1 | 1,2…1,8 |
30 | Гайка шпильки крепления регулятора разряжения | М8×1 | 1,2… 1,8 |
31 | Гайка шпильки крепления дроссельного устройства | М8×1 | 1,2…1,8 |
32 | Гайка шпильки крепления планки генератора | М8×1 | 1,2…1,8 |
33 | Гайка болта крепления крышки распределительных шестерен | М8 | 1,8…2,5 |
34 | Гайка болта крепления крышки шатуна | МЮ | 6,8…7,5 |
35 | Гайка болта крепления генератора | М10×1 | 4,0…5,6 |
36 | Гайка шпильки крепления корпуса термостата | М10×1 | 2,4…3, |
37 | Гайка шпильки крепления стойки оси коромысел | М10×1 | 3,5…4,0 |
38 | Гайка шпильки крепления газопровода | М10×1 | 2,8…3,2 |
39 | Гайка шпильки крепления стартера | М12×1,25 | 4,4…6,2 |
40 | Гайка шпильки крепления головки блока цилиндров | М12×1,25 | 8,5…9,5 10,0…11,0 |
41 | Гайка шпильки шпильки крепления кронштейна генератора | М 12×1,25 | 4,4…6,2 |
42 | Гайка шпильки крепления крышки коренных подшипников | М14×1,5 | 12,5…13,6 |
43 | Свеча зажигания | М14×1,25 | 3,0…3,5 |
44 | Штуцер крепления масляного фильтра | М20×1,5 | 8,0…9,0 |
* класс резьбового соединения по ОСТ 37. 001.031–72
