Проверка и замена датчиков управления двигателем 9

Датчик концентрации кислорода установлен на входе в коллектор.

Вам понадобится 22 ключа, чтобы заменить менеджера.

1. Отсоедините провод от минусовой клеммы аккумулятора.

2. Отсоедините блоки датчиков и палочку, нажав на пластиковый зажим.

3. Сняв защелку, снимите жгут датчика в сборе с монтажного кронштейна.

4. Вытащите жгут проводов датчика из держателя на экране теплового коллектора.

6. Ослабьте датчик кислорода.

7. и снимите датчик с коллектора.

8. Установите датчик концентрации кислорода и все снятые детали в обратном порядке.

Диагностический датчик концентрации кислорода установлен в выхлопной трубе дополнительного преобразователя.

Для замены датчика концентрации кислорода вам понадобится следующее: гаечный ключ «22», отвертка с плоским лезвием.

1. Отсоединить провод от минусовой вилки аккумулятор.

2. Снимите уплотнение жгута проводов с датчика кислорода.

3. затем датчик жгута проводов блока.

4. и отключите устройство.

5. Согните держатель жгута в туннеле фундамента кузова.

б. и удалите жгуты из держателя

7. Ослабьте датчик.

8. и снимите датчик с приемной трубки инвертора, снимите его с машины.

Так выглядит датчик кислорода, взятый из машины.

Обратите внимание на маркировку датчика для его замены.

9. Замените диагностический датчик кислорода.

Датчик абсолютного давления во впускном коллекторе в сочетании с датчиком температуры впускного воздуха,крепится на впускной трубе.

Вам понадобится ключ «10».

1. Отсоедините провод от минусовой клеммы аккумулятора.

2. Отключите устройство заплетать отправитель.

3. и измерьте его сопротивление, подключив тестер, включенный в режим измерения сопротивления, к выходам датчиков «1» и «3» (для иллюстрации датчик снят). Для хорошего датчика сопротивление должно соответствовать значениям, приведенным в табл. 10.5.

Tab. 10.5. Данные для проверки датчика температуры воздуха на впуске

Температура воздуха ° С

4. Выверните два болта крепления датчика во впускной трубе.

5. и удалить датчик.

Датчик абсолютного давления во впускной трубе уплотнен резиновым кольцом. Не потеряйте его, сняв датчик. Если кольцо плотно зажато, отверждено или порвано, замените его.

6. Установите датчик обратного давления в обратном порядке.

Датчик положения распределительного вала установлен на заднем конце головки цилиндров.

Вам понадобится ключ «10».

1. Отсоедините провод от минусовой клеммы аккумулятора.

2. Нажмите на зажим, чтобы отсоединить блок проводки от датчика.

3. Выверните болт крепления датчика к головке цилиндров.

4. и вытащить датчик из отверстия головки цилиндров.

Датчик герметизируется в отверстии в головке устройства с помощью резинового кольца. Замените плотное, зажатое или порванное кольцо.

Обратите внимание на маркировку датчика, чтобы купить тот же датчик.

5. Заменить датчик положения распределительного вала.

Датчик положения коленчатого вала устанавливается на крышку масляного насоса под крышкой ремня ГРМ.

Вам понадобятся: все инструменты, необходимые для снятия крышки ремня ГРМ, а также клавиша «10».

1. Отсоедините провод от минусовой клеммы аккумулятора.

3. Выверните болт крепления блока шнура датчика проводами к блоку цилиндров.

4. Снимите фиксатор жгута проводов с гнезда в монтажном кронштейне вспомогательного блока.

5. Выверните два болта крепления датчика к масляному насосу.

6. и снимите датчик.

7. Замените датчик положения коленчатого вала и все снятые детали в обратном порядке.

Датчик температуры охлаждающей жидкости установлен в канале водяной рубашки головки цилиндров.

Датчик проверяет сопротивление на клеммах при различных температурных условиях.

Вам понадобится ключ «19», тестер.

1. Отсоедините провод от минусовой клеммы аккумулятора.

3. Нажмите на зажим, чтобы отключить устройство заплетать отправитель.

4. Отпустите датчик температуры охлаждающей жидкости.

5. и выверните датчик и снимите его.

6. Подсоедините тестер к клеммам датчика и опустите датчик в резервуар для воды.

7. Измерьте сопротивление на клеммах датчика при различных температурных условиях. Номинальное сопротивление исправного датчика указано в таблице. 10.6.

8. Замените датчик, пока он не будет удален.

Tab. 10.6. Данные для проверки датчика температуры охлаждающей жидкости

Датчик положения дроссельной заслонки установлен сбоку на дросселе и соединен с осью дросселя.

Вам понадобятся: крестовая отвертка, тестер.

1. Отсоединить провод от минусовой вилки аккумулятор.

2. Нажмите на пластиковый зажим, чтобы отсоединить блок проводов от датчика.

3. Подключите тестер к клеммам «1» и «3» датчика.

4. Медленно перемещая дроссельную заслонку из закрытого положения (на холостом ходу) в полностью открытое положение, убедитесь, что сопротивление постепенно изменяется пропорционально углу открытия затвора. Если сопротивление отклоняется от нормального или постоянно меняется, замените датчик положения дроссельной заслонки.

5. Выверните два винта, которые крепят датчик положения дроссельной заслонки к блоку дроссельной заслонки.

6. и снимите датчик.

7. Заменить датчик положения дроссельной заслонки.

Датчик детонации вкручивается в стену в верхней части блока цилиндров справа.

Вам понадобится 24 ключа.

1. Отсоедините провод от минусовой клеммы аккумулятора.

2. Отсоедините блок датчика удара детонации.

3. Снимите датчик со стенки блока цилиндров.

4. Замените датчик, пока он не будет удален.

Датчик скорости автомобиля установлен на верхней части картера

Вам понадобится: гаечный ключ «10», плоская отвертка.

1. Отсоедините провод от минусовой клеммы аккумулятора.

2. Сжатие пружинного зажима с помощью отвертки

3. Отсоедините жгут проводов от датчика.

4. Выверните болт крепления датчика к корпусу коробки передач и снимите датчик.

5. Установите датчик скорости автомобиля в порядке, обратном снятию.

Датчики Митсубиси Лансер 9: Расположение и Неисправности

Содержание

• 1 Вступление
• 2 Блок управления двигателем
• 3 Датчик кислорода
• 4 Датчик абсолютного давления и температуры воздуха
• 5 Датчик распредвала
• 6 Датчик положения коленчатого вала
• 7 Датчик температуры охлаждающей жидкости
• 8 Датчик положения дроссельной заслонки
• 9 Датчик детонации
• 10 Датчик скорости

Вступление

Автомобиль Митусубиси Лансер 9 довольно надежный и комфортный, именно за эти качества его так сильно полюбили в странах СНГ. Но каким бы не был надежным автомобиль, поломки в нем всегда случаются, довольно часто на автомобилях с большим пробегом и старым годом выпуска выходят из строя датчики системы управления двигателем. Девятое поколение Лансер, эти проблемы не обошли стороной. Так как в этом авто используется инжекторный двигатель, оснащающийся большим количеством различных датчиков и зависящий от их работы, поломка какого-либо из этих датчиков приводит к неправильной работе всей силовой установки автомобиля.

В данной статье речь пойдет о датчиках системы управления двигателем автомобиля Mitsubishi Lancer 9, а именно рассказывается о назначении, расположении и признаках неисправности каждого датчика. Данное описание поможет определить поломку какой-либо из деталей без применения компьютерной диагностики.

Блок управления двигателем

Для управления двигателем автомобиля используется специальный электронный блок двигателя (ЭБУ). Это деталь, состоящая из множества радиодеталей, которые предназначены для обработки показаний с датчиков ДВС. Вся система датчиков собрана в один узел, который обрабатывает показания и корректирует работы всего автомобиля в целом. Данный блок довольно дорогой элемент и выход его из строя встает владельцу автомобиля в «хорошую копеечку».

Расположение

Блок управления двигателем расположен за вещевым ящиком внутри салона автомобиля. Добраться к нему можно сняв ящик бардачка, после чего к ЭБУ открывается свободный доступ, позволяющий проводить его демонтаж или проверку.

Признаки неисправности:

Когда блок управления двигателем выходит из строя, ДВС попросту не запустится, но такая проблема возникает крайне редко. Чаще всего в блоке перегорают какие-либо из радиодеталей, диоды, ключи и т.п. детали, отвечающие за работу конкретного элемента в автомобиле. Например, при перегорании ключа управления катушкой зажигания, перестанет работа катушка.

Датчик кислорода

В Лансер IX устанавливается два датчика кислорода, каждый из которых выполняет свои функции. Один датчик диагностирующий, а другой управляющий, каждый из них работает с выхлопными газами автомобиля. Датчики служат для определения концентрации углекислого газа в отработанных газах двигателя автомобиля. Необходимость использования лямбда зондов появилась с появлением ЕВРО-стандартов (ЕВРО-2 – ЕВРО-5).

Расположение

Оба датчика находятся в одном месте на выпускной трубе, но вот только один датчик (управляющий) находится перед катализатором, а второй (диагностирующий) после катализатора. Вкручиваются они в выпускной коллектор через резьбовое соединение, а их демонтаж довольно часто затрудняется повышенной коррозией из-за воздействия высоких температур.

Признаки неисправности:

• Повышенный расход топлива;
• Потеря мощности двигателя;
• Нестабильная работа двигателя.

Датчик абсолютного давления и температуры воздуха

Датчик абсолютного давления на Лансер девятого поколения совмещен в единое целое с датчиком температуры всасываемого воздуха. Назначение этой детали, контроль разряжение воздуха во впускном коллекторе и определение температуры всасываемого воздуха. Это необходимо для правильного составления топливной смеси. Неисправность датчика значительно влияет на работу ДВС.

Расположение

Датчик абсолютного давления располагается на впускном воздушном тракте и фиксируется к нему через два болта. Чтобы через датчик не проходил подсос воздуха, на него устанавливается специальное уплотнительное кольцо, позволяющее сохранить герметичность системы.

Признаки неисправности:

• Значительное увеличение расхода топлива;
• Снижение мощности двигателя;
• Вибрации при работе ДВС.

Датчик распредвала

Датчик положения распределительного вала (ДПРВ) необходим для обеспечения фазированного впрыска топлива, а не, как обычно, попарного. Многие автомобили изначально осуществляли попарный впрыск топлива в цилиндры, но это было не экономично и не позволяло раскрыть весь потенциал мотора. ДПРВ позволил осуществить фазированный впрыск топлива, то есть топлива поступает в тот цилиндр, в котором происходит так сжатия. Датчик довольно простой и напоминает работы датчика коленвала, только его поломка не вызовет серьезных последствий в работе ДВС.

Расположение

Находится датчик положения распродавала, на головке блока цилиндров, а именно на задней ее части с торца. Он считывает показания с впускного распредвала, на оси которого имеются специальные насечки. Крепится датчик с помощью одного болта, а для герметизации системы используется уплотнительное кольцо.

Признаки неисправности:

• Потеря мощности двигателя;
• Снижение динамики автомобиля;
• Небольшое увеличение расхода топлива.

Датчик положения коленчатого вала

Датчик коленвала является одним из самых важнейших датчиков в системе управления двигателем, именно он определяет, в каком положении сейчас находятся поршня двигателя и куда именно необходимо подавать искру и топливо. Датчик работает по принципу электромагнитной индукции и считывает показания со шкива коленчатого вала. Поломка датчика вызывает полную остановку мотора без возможности его запустить.

Расположение

Находится датчик положения коленчатого вала вблизи шестерни коленчатого вала и крепиться к корпусу масляного насоса, а чтобы получить доступ к датчику, необходимо снять крышку ремня ГРМ.

Признаки неисправности:

• Отсутствует искра на свече;
• Двигатель не запускается;
• Двигатель самопроизвольно останавливается;
• Не работает какой-либо из цилиндров.

Датчик температуры охлаждающей жидкости

Для определения температуры жидкости охлаждения используется специальный датчик (ДТОЖ). Он работает по прицепу изменения сопротивления в зависимости от температуры, то есть он является обычным терморезистором. Датчик довольно надежен и крайне редко выходит из строя, а в его функции входит определение температуры жидкости охлаждения, включение вентилятор охлаждения и корректировка топливной смеси во время прогрева двигателя автомобиля.

Расположение

Датчик температуры охлаждающей жидкости установлен в корпусе головки блока цилиндров, а именно вкручивается в рубашку охлаждения двигателя. Датчик имеет специальное медное уплотнительное кольцо.

Признаки неисправности:

• Увеличение расхода топлива;
• Сложный запуск ДВС на холодную;
• Не работает вентилятор охлаждения;
• Неправильные показания на приборной панели.

Датчик положения дроссельной заслонки

На Лансер девятого поколения устанавливается механическая дроссельная заслонка, а для контроля ее положения необходимо наличие специального датчика (ДПДЗ). Он необходим, для определения ЭБУ на сколько открыт дроссель и сколько воздуха поступает в двигатель. Сам датчик похож на резистор, внутри него имеются резистивные дорожки, когда дроссель открывается, бегунок внутри датчика скользит по этим дорожкам, изменяя сопротивление выходного сигнала.

Расположение

Находится датчик положения дроссельной заслонки на корпусе дроссельного узла и устанавливается на одной оси с дроссельной заслонкой, поворот которой так же поворачивает и бегунок датчика. Крепиться двумя болтами к корпусу дроссельного узла.

Признаки неисправности:

• Скачки оборотов двигателя на холостом ходу;
• Нестабильная работа двигателя;
• Потеря динамики;
• Снижение мощности ДВС.

Датчик детонации

В современных автомобилях угол зажигания выставляется автоматически, но если его не корректировать, то заправившись топливом низкого качества, двигатель попросту не сможет нормально работать из-за крупных детонаций. Для снижения подобных детонаций и внесении изменений в УОЗ, применяется специальный датчик детонации, который улавливает любые стуки в двигателе и посылает сигнал на ЭБУ для изменения угла опережения зажигания.

Расположение

Находится датчик на стенке блока цилиндров ближе к 4-ому цилиндру (справа). Вкручивается датчик в блок через резьбовое соединение.

Признаки неисправности:

• Черный дым из трубы;
• Детонации двигателя;
• Увеличение расхода.

Датчик скорости

Для работы спидометра автомобиля необходимы показания о вращении колес авто. Для обеспечения работы спидометра применяется датчик скорости автомобиля, который считывает показания с вращения валов коробки переключения передач, передает полученные показания на ЭБУ, а тот в свою очередь выводит данные приборную панель автомобиля.

Расположение

Находится датчик скорости на верхней части коробки переключения передач и крепиться к ней с помощью одного болта.

Признаки неисправности:

• Не работает спидометр;
• Не работает одометр.

Категория: Датчики

← Датчики инжектора ГАЗ 3110

Регулятор холостого хода автомобиля: Признаки поломки →

Стоимость замены датчика скорости

Mitsubishi Lancer Стоимость замены датчика скорости

Mitsubishi Lancer

ЗАПРОСИТЬ ЦЕНУ

Оценка цена возле ME

Место обслуживания

Рейтинг клиентов

(283)

В комплекте бесплатно с этой услугой

онлайн-бронирование

Механик приходит к вам

12-месячная / 12-километровая мима

Бесплатная проверка безопасности по 50 точкам

Наши сертифицированные мобильные механики могут приехать к вам домой или в офис 7 дней в неделю с 7:00 до 21:00.

Посмотреть наличие

Рейтинги клиентов

(283)

Услуга по замене датчика скорости

Сколько стоит замена датчика скорости?

В среднем стоимость замены датчика скорости Mitsubishi Lancer составляет 177 долларов, из них 82 доллара за запчасти и 95 долларов за работу. Цены могут варьироваться в зависимости от вашего местоположения.

Что такое датчик скорости?

Датчик скорости автомобиля, расположенный на картере коробки передач, в заднем дифференциале или в системе ABS, считывает скорость вращения колеса автомобиля во время движения. Датчик также помогает автомобилю поддерживать устойчивость во время движения, сообщая компьютеру, когда следует сбросить давление на колесо при использовании ABS.

Тип тахометра, деталь состоит из зубчатого кольца и датчика. Датчик скорости считывает скорость вращения тормозного колеса, расположенного внутри трансмиссии. Датчики скорости в дифференциале используют триггерное колесо, установленное вместе с зубчатым венцом, для выполнения тех же задач, что и в версии, установленной на трансмиссии.

Имейте в виду:

• Механик проведет диагностику автомобиля, чтобы найти точную причину проблемы.

• Неисправный датчик скорости иногда вызывает симптомы, похожие на неисправность коробки передач.

• Механик проверит коробку передач.

• В некоторых автомобилях информация от датчика используется для определения дорожного просвета, что является функцией новых автомобилей.

• Механик проверит все соединения, чтобы убедиться, что все остается правильно.

Как это делается:

• Датчик скорости проверен на необходимость замены. Автомобиль поднимают и поддерживают на домкратах.

• Датчик скорости расположен в задней оси. Датчик скорости снимается с картера заднего моста.

• Новый датчик скорости установлен в картер моста.

• Разъем датчика скорости подключен. Автомобиль снят с домкрата.

• Автомобиль проходит дорожные испытания и сканируется на предмет правильной работы датчика скорости.

Наша рекомендация:

При замене датчика скорости автомобиля механик сначала проведет диагностику, чтобы убедиться, что проблема не связана с коробкой передач.

Замените неисправный датчик скорости как можно скорее, чтобы избежать дальнейших повреждений вашего автомобиля. Датчик скорости также управляет антиблокировочной системой тормозов. Вождение с неисправным датчиком скорости обычно приводит к сбоям в работе ABS, что может привести к потере тормозного усилия и/или аварии. Датчик скорости также влияет на трансмиссию, заставляя ее работать хаотично.

Какие общие симптомы указывают на необходимость замены датчика скорости?

• Одометр не работает
• Спидометр перестает работать или работает нестабильно
• Круиз-контроль не работает должным образом
• Коробка передач колеблется при переключении передач или переключается грубо, иногда увеличивая обороты, когда водитель переключает передачи
• Перескакивает передачи
• Автомобиль работает неправильно на холостом ходу
• Грохот автомобиля
• Автомобиль внезапно теряет мощность
• Топливная экономичность падает
• Загораются контрольные лампы Check Engine, тормоза или антиблокировочной системы

Насколько важна эта услуга?

Хотя владельцы транспортных средств могут обойтись без замены датчика скорости транспортного средства на начальном этапе, они могут ожидать, что удобство использования транспортного средства со временем будет только ухудшаться. Владельцы хотят воздержаться от ожидания, пока деталь полностью выйдет из строя, что может привести к полному прекращению работы критических систем автомобиля, таких как спидометр и антиблокировочная система тормозов.

Быстрое и простое обслуживание у вас дома или в офисе

Гарантия на 12 месяцев и пробег 12 000 миль

Последние статьи и вопросы

Программа сертифицированных подержанных автомобилей Scion (CPO)

Если вы покупаете подержанный автомобиль Scion, вы можете проверить автомобили в рамках их сертифицированной программы подержанных автомобилей. У многих производителей есть сертифицированная программа подержанных автомобилей (CPO), и каждая из них настроена по-своему. Читайте дальше…

Как диагностировать и устранять шумные тормоза

Скрипучие автомобильные тормоза затрудняют вождение. Если тормоза вашего автомобиля издают шум, проверьте тормозные колодки и тормозные диски, чтобы убедиться, что они не изношены.

Как получить водительское удостоверение в Нью-Йорке

Штат Нью-Йорк требует, чтобы все новые водители в возрасте до 18 лет начинали водить с водительскими правами, чтобы практиковаться в безопасном вождении под наблюдением до получения полных водительских прав. Чтобы получить…

Что означает загорание контрольной лампы неисправности?

Лампа Check Engine на самом деле называется индикаторной лампой неисправности. Он предназначен для включения, когда есть проблема с любым компонентом в вашей системе выбросов. Это охватывает широкий спектр датчиков и другого оборудования на вашем двигателе,…

Грузовик не заводится даже с новым аккумулятором.

Для отключения противоугонной системы требуется правильный кодовый ключ. Если у вас другой ключ, попробуйте его. Если это не сработает, попробуйте отключить аккумулятор и снова подключить его через. ..

Утечка выхлопных газов в кабину

Привет. Первое, что нужно отметить, это то, что вы не должны подавать выхлопные газы в кабину через вентиляционные отверстия кондиционера, если только у вас нет двигателя с утечкой выхлопных газов. Я рекомендую проверить двигатель на наличие утечек выхлопных газов…

1. Дом

2. оценки

3. Мицубиси

4. Лансер

5. Замена датчика скорости

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

Замена датчика скорости колеса Mitsubishi ABS

ByRushit Hila • Сертифицировано ASE
Обновлено: 10 ноября 2022 г.

Индикатор ABS вашего Mitsubishi горит из-за неисправного датчика скорости вращения колеса ABS? Узнайте, как решить проблему, заменив датчик скорости колеса ABS и очистив сигнальную лампу с помощью сканера OBD-II.

В данном руководстве приведены инструкции по замене датчика ABS на автомобилях Mitsubishi Lancer, Outlander, Mirage, Eclipse, Galant, Raider, Montero и Pajero. Распространенной проблемой, из-за которой загораются лампы Mitsubishi ABS и Traction, является неисправный датчик скорости вращения колеса, также называемый датчиком ABS.

Симптомы

• Индикатор ABS
• Лампа контроля тяги на
• Нет сигнала скорости от датчика скорости колеса
• Сообщение о необходимости обслуживания ABS на приборной панели
• Система контроля тяги и/или устойчивости отключена.
•  Чтобы остановить машину, требуется больше времени.
• Автомобиль становится неустойчивым во время торможения.
• Автомобиль скользит при торможении

Что вам понадобится

Бестселлер №1

Auto Parts Prodigy 4670A575 Передний левый датчик скорости колеса ABS для 07-14 Mitsubishi Outlander Lancer

Восстанавливает работу и работу ABS, вызванные неисправным датчиком скорости колеса; Прямая замена для правильной посадки каждый раз

29,99 долларов США

Процедура

Чтобы определить, какой датчик скорости вращения колеса ABS необходимо заменить, необходимо считать коды неисправностей модуля ABS с помощью сканера ABS. Вы получите код неисправности, указывающий, какой датчик неисправен.

1. Припаркуйте автомобиль в безопасной рабочей зоне.
2. Ослабьте зажимные гайки, но пока не снимайте их.
3. Поднимите автомобиль домкратом и снимите колесо с неисправным датчиком ABS.
4. Подоприте автомобиль домкратами.
5. Снимите колесо со ступицы.

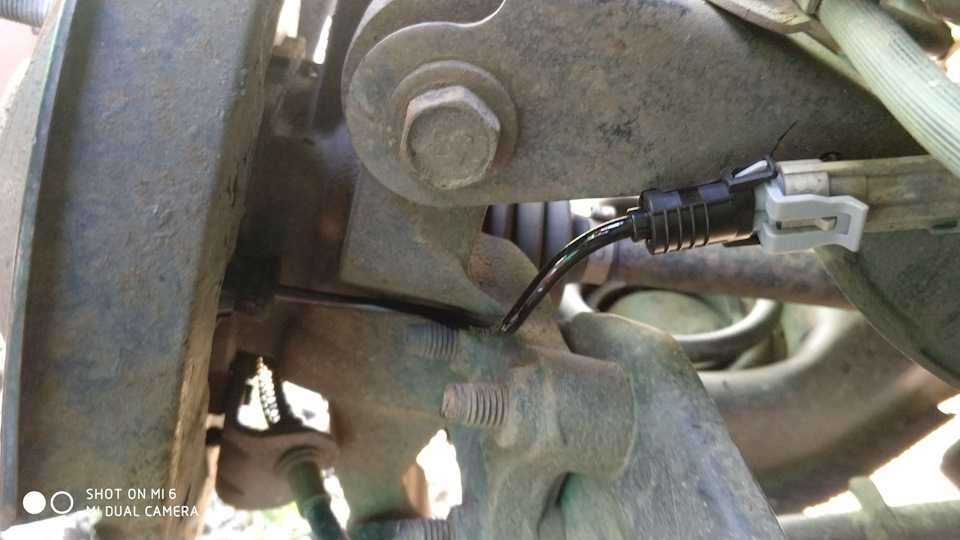

6. Найдите датчик скорости колеса ABS.
7. Открутите болт датчика ABS, затем вытащите датчик скорости вращения колеса.
8. Снимите трос с поворотного кулака.
9. Отсоедините провод ABS от разъема, расположенного в нише колеса.
10. Установите новый датчик ABS на поворотный кулак и проложите провод так же, как и старый датчик.
11. Подсоедините новый датчик ABS. Датчик ABS щелкнет, когда он будет полностью вставлен.
12. Установите колесо и крепежные гайки и опустите автомобиль.
13. Затяните зажимные гайки крест-накрест.
14. Заведите автомобиль и проедьте несколько минут. Контрольная лампа ABS должна сбрасываться сама по себе.

Если индикатор продолжает гореть, используйте сканер Mitsubishi ABS для считывания кодов неисправности модуля ABS.

Если при замене датчика скорости колеса индикатор ABS продолжает гореть, возможно, поврежден провод ABS или неисправен модуль ABS.

Часто задаваемые вопросы

Легко ли заменить датчик ABS на Mitsubishi?

• Да. Замена датчика АБС на Мицуиши — несложная задача.

Сколько стоит замена датчика ABS на Mitsubishi?

• Самостоятельная замена АБС на Mitsubishi стоит от 30 до 60 долларов. Если вы отвезете автомобиль к механику, рассчитывайте заплатить от 250 до 500 долларов.

Можно ли ездить с неисправным датчиком ABS?

• Во время движения с неисправным датчиком АБС ездить не рекомендуется.
