Полное описание Реле и предохранителей Шевроле Ланос
В автомобилях Шевроле Ланос имеется три блока, в которых скомпонованы все предохранители и реле (штатные). Один блок реле и предохранителей Ланоса расположен в подкапотном пространстве. Второй блок (только предохранители) расположен в салоне автомобиля возле левой ноги водителя. Третий блок предохранителей находится в панели приборов (торпедо). Получить доступ к этому блоку можно, открыв левую заглушку панели приборов или сняв панель блока электрокорректора.
Ниже приведены схемы предохранителей и реле Ланоса. Стоит отметить, что фактическое назначение реле и предохранителей может отличаться на автомобилях разных годов выпуска. Вся информация, приведенная здесь, справедлива для Шевроле Ланос 2007г выпуска, Евро-2. Назначение предохранителей и реле в блоке подкапотного пространства может отличаться на автомобилях Дэу Ланос. Приведенные таблицы не стоит рассматривать как единственно верные.

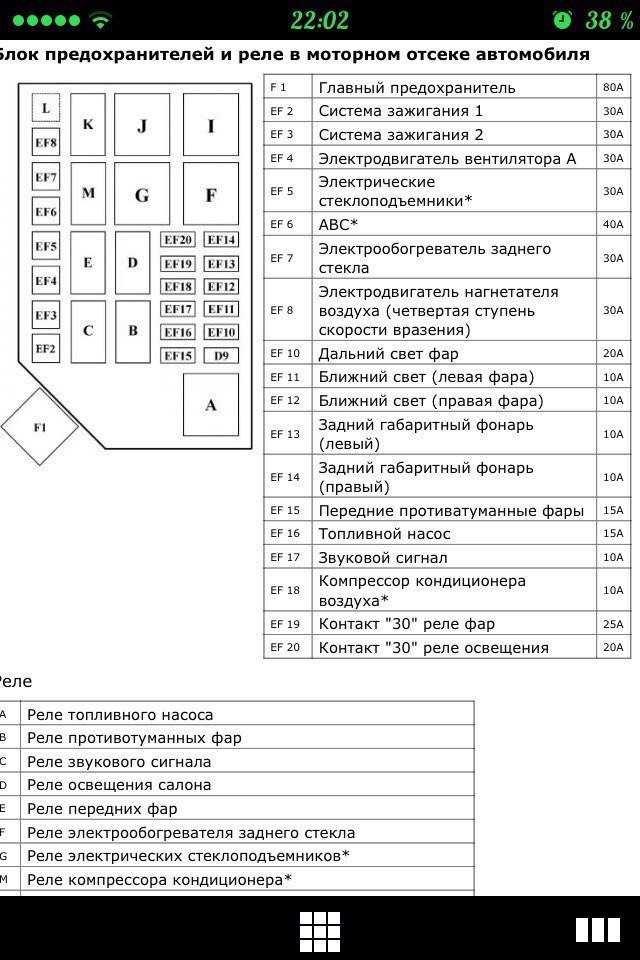

Обозначение предохранителей блока в отсеке двигателя | |
Схемное обозначение предохранителя – ток, A | Защищенные цепи и элементы |
Ef1 – 80 | электроцепи предохранителей Ef15-Ef20, а также F1-F7 (в салоне) |
Ef2 – 30 | замок зажигания – цепи питания приборов и топливного насоса |
Ef3 – 30 | замок зажигания – питание стартера, электромотор вентилятора отопителя, стеклоподъемники |
Ef4 – 30 | основной и дополнительный вентиляторы охлаждения двигателя |
Ef5 – 30 | электромоторы стеклоподъемников |
Ef6 – 50 | отсутствует |
Ef7 – 30 | обогрев заднего стекла |
Ef8 – 30 | электровентилятор отопителя (4 скорость, через реле в боке торпедо) |
D9 | предохранительный диод реле электромуфты компрессора кондиционера |
Ef10 – 20 | дальний света фар |
Ef11 – 10 | левый ближний свет, электрокорректор левой фары |
Ef12 – 10 | правый ближний свет, электрокорректор правой фары |
Ef13 – 10 | сигнал торможения и лампа габарита левого заднего фонаря, подсветка приборов, зуммер, габаритная лампа левой фары, подсветка регулятора электрокорректора, подсветка кнопки включения задней противотуманки, часы, подсветка кнопки аварийной сигнализации, лампа пепельницы, магнитола, подсветка кнопки включения кондиционера |
Ef14 – 10 | сигнал торможения и лампа габарита правого заднего фонаря, габаритная лампа правой фары, подсветка номерного знака |
Ef15 – 15 | передние ПТФ |
Ef16 – 15 | питание топливного насоса |
Ef17 – 10 | питание звукового сигнала |
Ef18 – 10 | электромуфта компрессора кондиционера |
Ef19 – 25 | реле включения фар К2 – контакт 30 |
Ef20 – 20 | реле габаритного света К6 – контакт 30 |
Обозначение реле блока в моторном отсеке | ||
Схемное обозначение | Наименование | Коммутируемые цепи |
К1 | реле звукового сигнала | звуковой сигнал |
К2 | реле фар | лампы головных фар |
К3 | реле электромуфты компрессора кондиционера | электромуфта компрессора |
К4 | реле дополнительного вентилятора охлаждения двигателя | электромотор дополнительного вентилятора |
К5 | реле передних ПТФ | лампы передних ПТФ |
К6 | реле габаритного освещения и света салона | лампы габаритов в фарах, габариты и сигналы торможения в задних фонарях, подсветка приборов, лампа освещения салона |
К7 | реле электростеклоподъемников | моторы стеклоподъемников |
К8 | реле основного вентилятора охлаждения двигателя | электромотор основного вентилятора |
К9 | реле топливного насоса | питание электродвигателя в модуле топливного насоса |
К10 | реле обогрева заднего стекла | обогрев заднего стекла |
К11 | реле управления вентиляторами системы охлаждения | коммутация первой и второй скорости вентиляторов охлаждения двигателя |
Предохранители в салоне Ланоса
Блок предохранителей Ланоса в салоне | |
Схемное обозначение предохранителя – ток, A | Защищенные цепи и элементы |
F1 – 10 | освещение багажника, освещение салона, противотуманный свет в заднем фонаре (левом), электромотор привода антенны |
F2 – 10 | выключатель габаритов в левом подрулевом переключателе, выключатель лампы задней ПТФ, регулятор электрокорректора угла наклона фар, сигнализатор открытых дверей, часы |
F3 – 15 | кнопка аварийной сигнализации |
F4 – 15 | центральный замок |
F5 – 10 | цепи питания ЭБУ от АКБ |
F6 – 10 | питание магнитолы от АКБ |
F7 – 15 | лампы габаритов (в задних фонарях) и сигналов торможения |
D8 | выключатель сигнализатора водительской двери (развязка от остальных дверей) |
F9 – 10 | питание магнитолы от замка зажигания |
F10 – 15 | питание прикуривателя |
F11 – 10 | приборы и сигнальные лампы комбинации приборов (кроме сигнализатора передних ПТФ, открытой двери и указателя поворотов), освещение бардачка, часы |
F12 – 10 | лампа заднего хода |
F13 – 15 | подушка безопасности |
F14 – 15 | обмотка возбуждения генератора, питание форсунок, электроклапан продувки адсорбера, электроклапан рециркуляции отработавших газов, датчик фаз и датчик скорости |
F15 – 15 | питание катушки (модуля) зажигания |
F16 – 15 | лампы указателей поворотов в фарах и задних фонарях, электропривод правого зеркала |
F17 – 15 | питание ЭБУ и топливного насоса от замка зажигания |
F18 – 20 | электромотор очистителя лобового стекла, электромотор омывателя |
F19 – 10 | слаботочное питание обмоток реле обогрева заднего стекла, электромуфты компрессора кондиционера, вентиляторов охлаждения двигателя (К4, К8 и К11) |
F20 – 20 | электромотор вентилятора отопителя (1-3 скорости) |
Блок реле в панели приборов (торпедо)
Реле в панели приборов | |
Номер реле | Назначение |
1 | реле лампы задней ПТФ (в левом фонаре) |
2 | реле электромотора вентилятора отопителя – 4 скорость |
3 | реле очистителя лобового стекла – прерывистый режим |
4 | реле поворотов и аварийной световой сигнализации |
Также стоит отметить, что реле К7-К11 в монтажном блоке отсека двигателя, имеют нестандартную распиновку.
Многие автовладельцы часто путают эти реле с классическими вазовскими, но их распиновка отличается. На фото ниже вы можете увидеть, что в реле Шевроле Ланос, контакты 30 и 86 поменяны местами.
Однако все обстоит иначе с реле прерывистого режима стеклоочистителей. Это реле установлено в панели приборов и его можно заменить на аналогичное от ВАЗ 2108. Кроме того, в продаже можно найти вазовское реле с регулируемой паузой.
Если установить вазовское реле, то ничего страшного не произойдет. Стандартное реле просто не будет работать. Будьте внимательны при замене реле. Запасные предохранители вы можете найти на обратной стороне крышки блока реле в моторном отсеке.
Используйте предохранители в Ланосе только того номинала, который указан на крышках и схемах. Не устанавливайте предохранители большего номинала.
Реле и предохранители Шевроле Ланос седан 1.5: схемы блоков
Схемы предохранителей и реле подходят на модификаций:
- Шевроле Ланос седан 1,5 л.
Года выпуска
| 2005 | 2006 | 2007 | 2008 | 2009 |
Где находятся предохранители и блок на Шевроле Ланос?
Блок предохранителей и реле раскидан в двух местах+есть дополнительный блок под приборной панелью.
1. Блок реле и предохранителей под капотом
Находится справа от аккумулятора, между стойкой и горловиной бачка стеклоомывателя. Крышка держится на двух боковых фиксаторах.

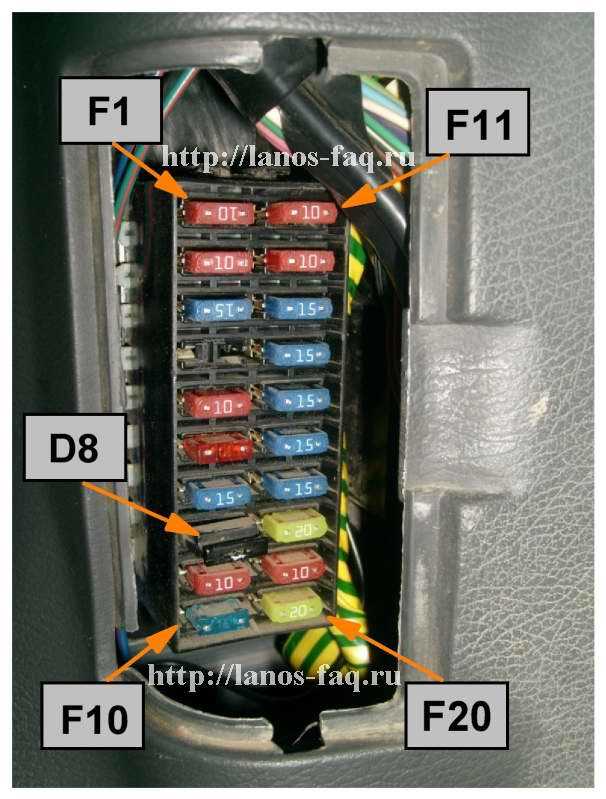

2. Блок предохранителей в салоне
Находится слева от рулевой колонки, в торце. Крышка снимается нажатием на один правый фиксатор.
Схема реле и предохранителей Шевроле Ланос под капотом
Реле
| Номер на схеме | За что отвечает | Сила тока в Амперах |
| 1 | Главное реле | 80 |
| 22 | Реле звукового сигнала | 20 |
| 23 | Реле фар головного света | 20 |
| 24 | Реле компрессора кондиционера | 20 |
| 25 | Реле дополнительного вентилятор системы охлаждения | 20 |
| 26 | Реле противотуманных фар (ПТФ) | 20 |
| 27 | Реле освещения салона | 20 |
| 28 | Реле электростеклоподъемников | 30 |
| 29 | Реле вентилятора системы охлаждения двигателя | 30 |
| 30 | Реле топливного насоса (бензонасоса) | 30 |
| 31 | Реле обогревателя заднего стекла | 30 |
| 32 | Управляющее реле электровентиляторов системы охлаждения | 20/30 |
Плавкие предохранители и вставки
| Номер на схеме | Защищаемая цепь | Ампераж, ток в А |
| 2 | Система зажигания 1 | 30 |
| 3 | Система зажигания 2 | 30 |
| 4 | Основной электровентилятор системы охлаждения | 30 |
| 5 | Предохранитель электростеклоподъемников | 30 |
| 6 | Предохранитель ABS | 50 |
| 7 | Предохранитель обогревателя заднего стекла | 30 |
| 8 | Электровентилятор отопителя (4-я скорость вращения) | 30 |
| 9 | Пинцет | |
| 10 | Предохранитель передних противотуманных фар (ПТФ) | 15 |
| 11 | Предохранитель топливного насоса (бензонасоса) | 15 |
| 12 | Предохранитель звукового сигнала | 10 |
| 13 | Компрессор кондиционера | 10 |
| 14 | Контакт «30» реле 23 (дальний свет) | 25 |
| 15 | Контакт «30» реле 26 (освещение салона) | 20 |
| 16 | Диод | — |
| 17 | Предохранитель дальнего света | 20 |
| 18 | Предохранитель ближнего света (левая фара) | 10 |
| 19 | Предохранитель ближнего света (правая фара) | 10 |
| 20 | Предохранитель габаритов (левый борт) | 10 |
| 21 | Предохранитель габаритов (правый борт) | 10 |
Схема предохранителей Шевроле Ланос в салоне с левого торца
| Наименование | Предназначение | Сила тока, А |
| F1 | Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны | 10 |
| F2 | Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей | 10 |
| F3 | Аварийная сигнализация | 15 |
| F4 | Центральный замок | 15 |
| F5 | Цепи питания блока управления двигателем от аккумуляторной батареи | 10 |
| F6 | Цепь питания аудиосистемы от аккумуляторной батареи | 10 |
| F7 | Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) | 15 |
| D8 | Выключатель сигнализатора открытой двери (дверь водителя) | диод |
| F9 | Цепь питания аудиосистемы от выключателя зажигания | 10 |
| F10 | Предохранитель прикуривателя | 15 |
| F11 | Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика | 10 |
| F12 | Лампа света заднего хода в правом заднем фонаре | 10 |
| F13 | Подушка безопасности | 15 |
| F14 | Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз | 15 |
| F15 | Катушка зажигания | 15 |
| F16 | Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида | 15 |
| F17 | Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания | 15 |
| F18 | Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла | 20 |
| F19 | Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения | 10 |
| F20 | Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости) | 20 |
Дополнительный блок предохранителей и реле под приборной панелью
| Номер на схеме | Защищаемая цепь | |
| 1 | противотуманный фонарь | |
| 2 | противотуманный фары | |
| 3 | аварийная сигнализация | |
| 4 | реле прерывистого режима работы стеклоочистителя (дворника) |
→ Выбери лучшее ОСАГО у всех страховых на Сравни.
ру! Вы сможете сэкономить до 3 000 ₽
→ Карта для автомобилистов Tinkoff Drive! Бонусы: 10% от покупок на любых АЗС, 5% за автоуслуги (мойка, автосервис, парковка). От 0 ₽ в месяц — стоимость обслуживания.
Схема блока предохранителей Daewoo Lanos/Сенс и реле с назначением и расположением
Daewoo Lanos выпущен в 1997 году. С различными модификациями и изменениями выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 , 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов и поставлялись в различные регионы мира с кузовами седан и хэтчбек. Также известен под названиями ЗАЗ Lanos, Daewoo Sens, Chevrolet Lanos. В данной публикации вы найдете обозначения блоков предохранителей и реле Daewoo Lanos со схемами блоков и фотографиями исполнения. Выделите предохранитель прикуривателя.
Назначение предохранителей и реле может различаться и зависит от года выпуска и страны поставки Ланоса.
Содержание
- 1 ОБЩЕСТВО ДВИЖЕНИЯ
- 1,1 Основная коробка
- 1,2 Дополнительная коробка
- 2 Пассажир
- 2,1 Брось. Он расположен рядом с аккумулятором и прикрыт защитной крышкой, которая держится на двух боковых защелках.
Диаграмма
Назначение
EF1 80A Цепочки предохранителей EF15 — EF20 и F1 — F1 EF2 EF2 EF2 .
EF3 30А Замок зажигания (стартер, вентилятор отопителя, электростеклоподъемники) EF4 30А Электродвигатели основного и дополнительного вентиляторов EF5 30A Power window motors EF6 50A ABS EF7 30A Heated rear window EF8 30A Heater fan motor (4th speed) D9
( диод)Компрессор кондиционера Электромагнитная муфта EF10 20А Лампы блока фар (дальний свет) EF11 EF11 10А Блок фары регулировки направления ближнего света Лампа левой фары пучка света блока левой фары EF12 10А Лампа правой фары (ближний свет), мотор-редуктор регулятора направления пучка света правой фары левый задний фонарь (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампочка габаритного света в левой фаре, переключатель направления света фар, переключатель противотуманных фар в заднем фонаре, часы, переключатель сигнализации, подсветка пепельницы, аудиосистема, кондиционер переключатель EF14 10A Стоп-сигнал/габарит в правом заднем фонаре (габаритный свет), габаритный свет в правой фаре, подсветка номерного знака EF15 15A Chevrolet Lanos Лампы противотуманных фар EF16 15A Fuel pump EF17 10A Sound signal EF18 10A A / C Compressor Electromagnetic Clutch EF19 25A Contact “30” headlight relay EF20 20A Контакт «30» от бокового освещения и реле внутреннего освещения 9005
ИЗИННЫЕ Имя Имя . Лампы фар KZ Электромагнитная муфта компрессора кондиционера K4 Электродвигатель дополнительного вентилятора охлаждения 909047 K50048 Противотуманные фары К6 Лампы габаритного света в фарах, лампы стоп-сигнала/габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа салона K7 9044 Регулятор стеклоподъемников 904 Моторы
k8 Основной мотор вентилятора охлаждения K9 Мотор топливного насоса K10 Огромное заднее окно K11 k11 .0048
Дополнительная коробка
Дополнительный реле и предохранитель для автомобиля с двигателем EURO-3
Диаграмма
RELAYN
913 RELAYNE
- RELAYN
- ECLAYNE
- ECMM13.
резистор (установлен в салоне, под панелью приборов)- жгут проводов системы многоточечного впрыска топлива
- предохранитель позисторного подогрева.
Пассажирский салон
Блок предохранителей
Находится на левой стойке возле двери.
На обратной стороне защитной крышки указано точное расположение предохранителей в вашем автомобиле.
Схема
Защищенные компоненты
F1 (10А) – Лампа освещения багажника, лампа освещения салона, противотуманная фара в левом заднем фонаре, мотор привода антенны.
F2 (10A) — Выключатель света в левом подрулевом переключателе, переключатель противотуманных фар в левом заднем фонаре, регулятор направления света фар, сигнализатор открытой двери.
F3 (15А) — Тревога.
F4 (15А) — Центральный замок.
F5 (10А) — Цепи питания блока управления двигателем от аккумуляторной батареи.
F6 (10А) — Цепь питания аудиосистемы от аккумулятора.
F7 (15А) — Лампы стоп-сигналов/габаритного света в задних фонарях (стоп-сигналы).
D8 (диод) — Датчик открытой двери (дверь водителя).
F9 (10А) — Цепь питания аудиосистемы от замка зажигания.
F10 (15А) — Прикуриватель.
F11 (10А) – Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворота и открытой двери) часы,
Лампа освещения вещевого ящика.F12 (10А) — Фонарь заднего хода в правом заднем фонаре.
F13 (15А) — Подушка безопасности.
F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан EGR, датчик фаз.
F15 (15А) — Катушка зажигания.
F16 (15А) — Лампы, указатели поворотов в фарах, лампы, указатели поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.
F17 (15А) — Цепи питания блока управления двигателем и реле бензонасоса от замка зажигания.
F18 (20А) — Электродвигатель стеклоочистителя, электродвигатель насоса омывателя ветрового стекла.
F19 (10А) — Катушки реле обогрева заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов охлаждения.
F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).
Предохранитель №10 отвечает за прикуриватель.
Блок реле
В салоне находится блок реле, состоящий из четырех элементов. Он расположен за крышкой регулятора фар.
Схема
Обозначение
- Противотуманная фара;
- Реле скорости вентилятора отопителя 4;
- Реле прерывистого режима работы стеклоочистителя;
- Тревога.
На нашем канале YouTube мы также разместили видео. Смотрите и подписывайтесь.
А если вы знаете, как сделать этот пост лучше — пишите в комментариях.
Схема блока предохранителей Шевроле Ланос с назначением элементов
Шевроле Ланос — седан разработан на общей базе с Daewoo Lanos. Выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2017, 20 под торговой маркой. Шанс. Мы предполагаем информацию о Шевроле Ланос Блоки предохранителей и реле с подробным описанием цепей и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Содержание
- 1 ОБЩЕСТВО ДВИГАТЕЛЬНА
- 2 Пассажирское отделение
- 2.1 Box
- 2,2 РЕЭЖА
Двигательный компорт
Это расположен рядом с батареей, и он находится в окрестностях, который находится в двумя боковыми защелками.
Диаграмма
Защищенные компоненты
EF1 80A Цепочки предохранителей EF15 — EF20 и F1 — F7 EF2 30. 30AEF2 3048 EF2 30. 30A EF2 307 30A EF2 307 30A .
EF3 30А Замок зажигания (стартер, вентилятор отопителя, электростеклоподъемники) EF4 30А Электродвигатели основного и дополнительного вентиляторов EF5 30A моторные моторные моторы EF6 50A не используется 30A HOUTDAL HART HINAL 30A HOUTED HART WINAW 30A. (диод) Электромагнитная муфта компрессора кондиционера EF10 20A Лампы блока фар (дальний свет) EF11 10A EF11 10A EF11 10A EF11 10A EF11 10A EF11 10A EF11 10A EF11 10А направление луча света блока левой фары EF12 10А Лампа правой фары (ближний свет), мотор-редуктор регулятора направления пучка света правой фары левый задний фонарь (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампочка габаритного света в левой фаре, переключатель направления света фар, переключатель противотуманных фар в заднем фонаре, часы, переключатель сигнализации, подсветка пепельницы, аудиосистема, кондиционер замена шевроле ланос EF14 10A Стоп-сигнал/габарит в правом заднем фонаре (габаритный свет), габаритный свет в правой фаре, подсветка номерного знака EF15 15A Chevrolet Lanos Лампы противотуманных фар EF16 15AThe fuel pump EF17 10A Sound signal EF18 10A A / C Compressor Electromagnetic Clutch EF19 25A Contact “30” headlight relay EF20 20A Контакт «30» от бокового освещения и реле внутреннего освещения 9005
ИЗИННЫЕ Имя Имя . Лампы фар KZ Электромагнитная муфта компрессора кондиционера K4 Электродвигатель дополнительного вентилятора охлаждения 909047 K50048 Противотуманные фары К6 Лампы габаритного света в фарах, лампы стоп-сигнала/габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа салона K7 9044 Регулятор стеклоподъемников 904 Моторы
k8 Основной мотор вентилятора охлаждения K9 Мотор топливного насоса K10 Огромное заднее окно K11 k11 .0048
Салон
Блок предохранителей
Находится на левой стойке возле двери.
На обратной стороне защитной крышки указано точное расположение предохранителей в вашем автомобиле.
Схема
Назначение
F1 (10А) — Лампа освещения багажника, лампа освещения салона, противотуманная фара в левом заднем фонаре, мотор привода антенны.
F2 (10A) — Выключатель света в левом подрулевом переключателе, переключатель противотуманных фар в левом заднем фонаре, регулятор направления света фар, сигнализатор открытой двери.
F3 (15А) — Тревога.
F4 (15А) — Центральный замок.
F5 (10А) — Цепи питания блока управления двигателем Шевроле Ланос от аккумуляторной батареи.
F6 (10А) — Цепь питания аудиосистемы от аккумулятора.
F7 (15А) — Лампы стоп-сигналов/габаритного света в задних фонарях (стоп-сигналы) Chevrolet Lanos.
D8 (диод) — Датчик открытой двери (водительская).
F9 (10А) — Цепь питания аудиосистемы от замка зажигания.
F10 (15А) — Прикуриватель.
F11 (10А) – Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворота и открытой двери) часы,
Лампа освещения вещевого ящика.F12 (10А) — Фонарь заднего хода в правом заднем фонаре.
F13 (15А) — Подушка безопасности.
F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан EGR, датчик фаз.
F15 (15А) — Катушка зажигания Шевроле Ланос.
F16 (15А) — Лампы, указатели поворотов в фарах, лампы, указатели поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.
F17 (15А) — Цепи питания блока управления двигателем и реле бензонасоса от замка зажигания.
F18 (20А) — Электродвигатель стеклоочистителя, электродвигатель насоса омывателя ветрового стекла.
F19 (10А) — Катушки реле обогрева заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов охлаждения.
F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).
Предохранитель №10 отвечает за прикуриватель.
Блок реле
В салоне находится блок реле, состоящий из четырех элементов.
- 2,1 Брось.
Он расположен рядом с аккумулятором и прикрыт защитной крышкой, которая держится на двух боковых защелках.
резистор (установлен в салоне, под панелью приборов)
30A
