Техническая справка от СтартВОЛЬТ об отличиях между датчиками скорости для а/м Калина и а/м Приора/Гранта

15 июл 2015

Уважаемые автовладельцы!

Учитывая Ваши многочисленные вопросы относительно принципиального отличия между датчиками скорости для

а/м Калина и а/м Приора/Гранта предлагаем вашему вниманию техническую справку отдела ОКР-ОТК.

Комментарий Константина Афанасьева, инженера-конструктора СтартВОЛЬТ:

Как ни удивительно, на автомобили ВАЗ 1117-1119 «Калина» устанавливались три разных датчика скорости. Все три предлагаемых нашей Компанией датчика скорости на эти автомобили невзаимозаменяемые по своим конструктивным особенностям. Все три типа датчика были разработаны и поставлялись для ОАО «АвтоВАЗ» тремя производителями в трёх разных исполнениях. Как по своим техническим свойствам, так и по конструктивному исполнению данная серия датчиков принципиально отличается друг от друга.

В отдельных случаях даже простая установка «неверного» типа датчика скорости в коробку автомобиля, где применяется другой тип, будет невозможна. Такая же ситуация сложилась и с «Приорой» и «Грантой». Несмотря на то, что датчик скорости для автомобилей ВАЗ 2170-2172 «Приора» применяется также и на ВАЗ 2190, 2191 «Гранта», типов такого датчика также три. Для потребителей важно учитывать данный момент при приобретении того или иного датчика. Иного способа определить требуемый датчик кроме как по оригинальному коду к сожалению нет. Мы со своей стороны можем предложить лишь таблицу перекодировок и конструктивное описание каждого датчика.

Таблица взаимозаменяемости датчиков СтартВОЛЬТ

Тип 1	Датчик скорости VS-SP 0170 – аналог датчика 2170-3843010 («Электромеханический завод Пегас», г. Кострома).	Датчик скорости VS-SP 0117 – аналог датчика 1118-3843010 («Электромеханический завод Пегас», г. Кострома).
Тип 2	Датчик скорости VS-SP 0171 – аналог датчика 2170-3843010-02 («Автоэлектроника», г. Калуга).	Датчик скорости VS-SP 0118 – аналог датчика 1118-3843010-02 («Автоэлектроника», г. Калуга).
Тип 3	Датчик скорости VS-SP 0172 – аналог датчика 2170-3843010-04 («Счетмаш», г. Курск).	Датчик скорости VS-SP 0119 – аналог датчика 1118-3843010-04 («Счетмаш», г. Курск).

Далее мы представляем конструктивное описание всех 6 датчиков скорости к данной технической справке.

1. Датчик скорости VS-SP 0117 – аналог датчика 1118-3843010 («Электромеханический завод Пегас», г. Кострома).

Применяемость: автомобили ВАЗ 1117-1119 «Калина».

Установочные размеры датчика VS-SP 0117:

2. Датчик скорости VS-SP 0118 – аналог датчика 1118-3843010-02 («Автоэлектроника», г. Калуга).

Применяемость: автомобили ВАЗ 1117-1119 «Калина».

Установочные размеры датчика VS-SP 0118:

3. Датчик скорости VS-SP 0119 – аналог датчика 1118-3843010-04 («Счетмаш», г. Курск).

Применяемость: автомобили ВАЗ 1117-1119 «Калина» до 2010 г.в.

Установочные размеры датчика VS-SP 0119:

4. Датчик скорости VS-SP 0170 – аналог датчика 2170-3843010 («Электромеханический завод Пегас», г. Кострома).

Применяемость: автомобили ВАЗ 2170-2172 «Приора».

Установочные размеры датчика VS-SP 0170:

5. Датчик скорости VS-SP 0171 – аналог датчика 2170-3843010-02 («Автоэлектроника», г. Калуга).

Применяемость: автомобили ВАЗ 2170-2172 «Приора».

Установочные размеры датчика VS-SP 0171:

6. Датчик скорости VS-SP 0172 – аналог датчика 2170-3843010-04 («Счетмаш», г. Курск).

Применяемость: автомобили ВАЗ 1117-1119 «Калина» с 2010 г.в., ВАЗ 2170-2172 «Приора», ВАЗ 2190-2192 «Гранта».

Установочные размеры датчика VS-SP 0172:

Поделиться

Подпишитесь на рассылку

Похожие новости

100А для «копейки» и «восьмёрки», 135А для всей остальной линейки генераторов!

Постоянно развивая качественные характеристики выпускаемой продукции, конструкторский отдел компании «СтартВОЛЬТ» внедрил очередное значимое изменение в свою классическую линейку генераторов, которые уже успели полюбиться российским автомобилистам.

25.04.2013

Замена датчика скорости на калине

Добро пожаловать!
Датчик скорости – в современных автомобилях уже начали по не многу отходить от всяких тросиков скорости и по немного переводить все автомобили на датчике, вот и на Лады Калины, Лады Приоры стали ставить датчик скорости вместо тросика который на старых автомобилях присутствует (Таких как ВАЗ 2107, ВАЗ 2109 и т.д.), но всё же датчик есть датчик и он прослужит более долгую жизнь (Это смотря как ещё автомобиль использовать, если по воде ездить, то в него попадёт эта самая вода и он сразу же выйдет из строя) чем тот же самый тросик, потому что тросик это механическая часть и по мере езды он изнашивается (Центральная часть у этого тросика в основном изнашивается, вы вить присматривались когда ни будь к этому тросику скорости, видели что в центральной части шток квадратный стоит, вот он то и износиться по мере эксплуатации автомобиля и в связи с этим, в один прекрасный момент спидометр просто перестаёт работать), а датчик уже электрическая и если на него не будет попадать вода, не будет электрическая цепь его сильно нагреваться (Бывает такое когда с проводкой проблемы, но обычно во всех автомобилях присутствуют предохранители и когда слишком сильное напряжение в цепи подскакивает, предохранитель сразу же сгорает, если он этого не сделает, то вся проводка в этом случае выгорит и датчик выйдет сразу из строя) то он прослужит довольно долгую жизнь, в отличие от тросика, да и даже не в этом дело, датчик нужен чтобы скорость автомобиля определять и посылать эту информацию на спидометр и уже на сам контроллер (Мозги его ещё называют), который и понимает с какой скоростью автомобиль движется, вы не когда не задумывались как электро-усилитель определяет когда нужно руль сделать по туже (Чем быстрее автомобиль едет, тем туже руль крутиться), когда его наоборот облегчить нужно, ответ прост, благодаря данному контроллеру во-первых и во-вторых благодаря датчику скорости, который и говорит о том с какой скоростью автомобиль движется.

Примечание!
Чтобы произвести замену данного датчика на автомобиле, нужно запастись: Гаечными ключами, а так же воротком с накидными головками и накидными ключами на всякий случай, кроме этого ещё герметиком запастись вам рекомендуем, он нужен для того чтобы промазать датчик, чтобы в будущем во внутрь под него не попала вода, так как он низко находиться и ещё отвёртку возьмите, хотя она может вам даже и не пригодиться (Если будет отвёртка, то работу произвести будет по легче, чуть позже объясним почему)!

Краткое содержание:

• Замена датчика скорости
• Проверка датчика скорости
• Дополнительный видео-ролик

Где находится датчик скорости?

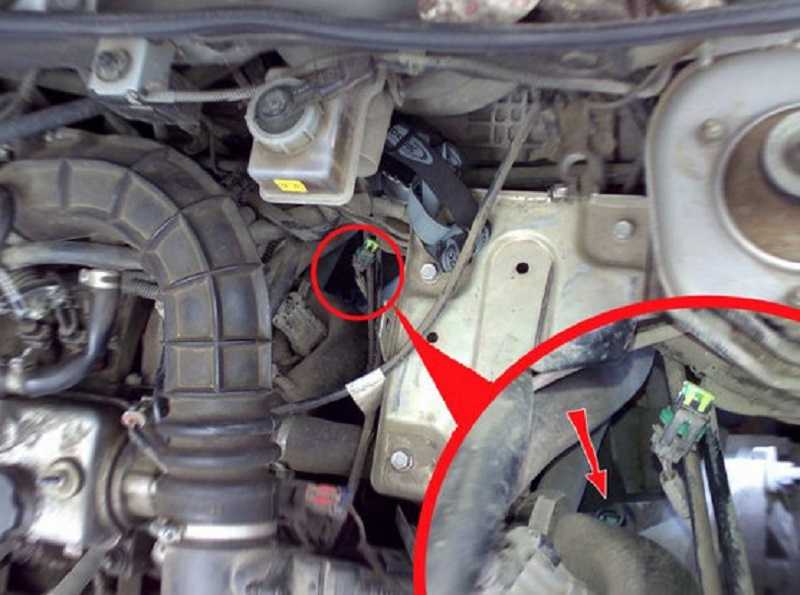

На коробке передач он располагается и работает точно по такому же принципу, как датчик холла, датчик положения коленчатого вала (Вам это даже может не о чём и не говорит), ну не суть, расположен он сверху коробки передач и залезть чтобы его выкрутить будет не то чтобы сложновато, но не удобно это, вить снизу никак не подлезешь, а из-за того что коробка внизу находиться, сверху к датчику тянуть придётся, для наглядности чуть ниже показано две фотографии (Одна маленькая и другая большая), просмотрев их можно понять местонахождение данного датчика на коробке, объясним это, на фотографиях как вы видите есть множество стрелок, но вы сперва на красную внимание своё обратите (Она показывает приблизительное местонахождение датчика), вы уже заметили тот факт что аккумулятор придётся снимать, потому что он мешает, или же воздушный патрубок можно снять будет (Он указан жёлтыми стрелками) и как только одна из этих вещей будет снята, вы увидите сам датчик (Синей стрелкой указан, плохо видно) и колодку проводов (Указана зелёной стрелкой) которая к нему подсоединяется, на фото уже колодка отсоединена, но у вас же она как вы уже поняли к датчику подсоединена будет.

Когда нужно менять датчик скорости?
Если автомобиль с электро-усилителем руля, то как мы уже сказали ранее, этот усилитель пропадёт у вас просто (Либо руль тяжело будет крутиться, либо очень легко, даже на большой скорости, а это уже опасно), автомобилям с ГУР это не грозит, потому что там всё не по электрической части работает а по механической, кроме этого спидометр работать не будет (Стрелка ещё скакать может или вообще не верные показания давать будет) и у автомобиля былой холостой ход пропадёт и станет не ровным, либо вообще машина может глохнуть когда будет ехать на холостом ходу или стоять на одном месте.

Снятие:
1) Как и любой другой датчик, датчик скорости снимается легко но вот добраться как мы уже сказали ранее будет проблематично, во-первых либо снимите с автомобиля аккумуляторную батарею (О том как снять аккумулятор, читайте в статье: «Замена аккумулятора на автомобилях»), во-вторых либо воздушный патрубок снимите, он крепиться за счёт стяжных хомутов которые в то время винтами стягиваются (Винты стяжных хомутов, указаны красными стрелками), поэтому берите в руки отвёртку и ослабляйте эти винты и тем самым сами стяжные хомуты ослабятся, как только они ослабятся, снимите полностью воздушный патрубок (Указан синей стрелкой) с автомобиля, но перед снятием ещё один винт ослабьте который такой же стяжной хомут стягивает (Указан зелёной стрелкой), данный маленький шланг (Это шланг вентиляции картерных газов) от самого патрубка отсоедините сперва и вот только потом снимайте патрубок с автомобиля.

Примечание!
Если вы решите не снимать аккумуляторную батарею (Посчитаете, что до датчика и без её снятия легко добраться), тогда обязательно с неё клемму минус скиньте, чтобы обесточить бортовую сеть (Это все приборы) у автомобиля, вить вы же с электроникой работать будете, да и вообще на будущее, всегда при работе с электроникой, обесточивайте сеть автомобиля, потому что если на провода в этот момент попадёт вода а сеть будет не обесточена, то может случиться короткое замыкание от которого проводка испортиться у вас и потребует замены!

2) Теперь переходим к самому снятию данного датчика, в начале подберитесь к нему и тем самым отсоедините рукой колодку проводов (Указана синей стрелкой на фото 1) от датчика (см. фото 1, датчик красной стрелкой показан), но только прежде чем отсоединять, нажмите рукой на фиксатор который присутствует на колодки проводов, а иначе вы её просто отломите, как только операция произведена, берите в руки либо накидной ключ, либо вороток с накидными головками (Воротком удобней будет) и с его помощью выворачивайте гайку которая датчик крепит (Место где датчик крепиться к коробке, указано красной стрелкой на фото 2) и после чего вынимайте датчик из отверстия в коробке (Делайте всё аккуратно, просто если от него вы что то отломите, то есть вероятность того что данная деталь во внутрь коробки попадёт и если на шестерёнки она залетит, то при первом же запуске двигателя она даст вам знать об этом).

Установка:
Установка производиться в обратной последовательности, но ещё не забудьте герметиком датчик смазать (Это на всякий случай, чтобы вода под него не попала, тем более он всего в одном месте крепиться), для этого на то место где он крепиться нанесите небольшой слой герметика и после чего установите новый датчик на автомобиль, завернув при этом гайку которая его крепит и подсоединив колодку проводов, до того пока она не защёлкнется.

Проверка датчика скорости на работоспособность:

Есть несколько способов проверки, но мы суть в том что для их проведения запастись мульти-метром обязательно придётся, а иначе ничего у вас и не получиться, ну что ж начнём, в начале первый способ, он делается на установленном датчике на автомобиле, но колодку проводов отсоединить от него придётся, после отсоединения берите в руки мульти-метр и подсоедините минусовой провод идущий от него (Он как правило чёрного цвета) на массу (Массой может быть двигатель автомобиля, а так же кузов или просто к коробки приложите данный провод), а другой попробуйте на все три разъёма по очерёдности кидать, то есть все разъёмы которые находятся в датчике показаны красной стрелкой, но во время этого помощник ваш должен будет прокручивать одно из передних колёс у автомобиля (Для этого его вывесить в воздух нужно и включить нейтральную передачу на автомобиле), в это время мульти-метр должен будет выдавать хоть какие то показания, если не выдаёт ничего, то в таком случае датчик неисправен, теперь о втором способе поговорим, в общём тоже в нём делается всё точно так же, то есть подсоединяются провода к датчику идущие от мульти-метра и после чего берётся в руки отвёртка или что то металлическое и быстро проноситься возле кончика датчика (Точно так же датчик положения коленвала проверяется), если мульти-метр выдаёт значения то датчик исправен, если не выдаёт то он нуждается в замене.

Примечание!
Чтобы вы наглядно смогли увидеть это всё, просмотрите видео-ролик чуть ниже, в котором на снятом редукторе проверяется работоспособность такого датчика (На видео автомобиль BMW, особого внимания не обращайте, на ВАЗах точно так же проверяется этот датчик)!

Дополнительный видео-ролик:
Так же наглядно чтобы вы понимали процесс замены данного датчика, а так же чтобы знали где он установлен, просмотрите ещё один ролик который тоже расположен чуть ниже, в нём автомобиль Гранта используется но как вы знаете Гранта и новая Калина оснащаются абсолютно идентичными мотора, поэтому что на Калине и что на Гранте, процесс замены этого датчика будет одинаков.

Примечание!
Ну и ещё один интересный ролик с которым вы тоже можете ознакомиться расположен так же ниже, в нём показывается два датчика и рассказывается вообще для чего данный датчик нужен и как не попасться на подделку, во время покупки нового датчика на свой автомобиль!
