Предохранители Chevrolet Lacetti и реле со схемами блоков и описанием. Предохранитель прикуривателя лачетти.

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем ознакомится с описанием схем блоков реле и предохранителей Шевроле Лачетти, покажем фотографии блоков, назначение элементов,а так же расскажем где находится предохранитель отвечающий за прикуриватель.

Содержание

  • 1 Главный блок с реле и предохранителями в моторном отсеке
  • 2 Предохранители и реле в салоне шевроле лачетти
    • 2.1 Блок с предохранителями
    • 2.2 Реле
  • 3 Дополнительная информация
  • 4 Инструкция по эксплуатации и обслуживанию

Главный блок с реле и предохранителями в моторном отсеке

Он располагается с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

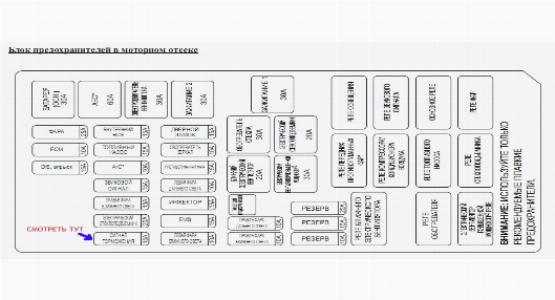

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Общая схема

Описание схемы

Предохранители

Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).

Ef2 (60 А) — ABS.
См. F11.

Ef3 (30 А) — вентилятор печки.
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8).
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны. Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).
Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатора).
Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора. Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата. В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.

Ef7 (30 А) — обогрев заднего стекла.
См. F6.

Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора).
См. Ef6.

Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях.
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.

Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ЭСУД).

Ef12 (25 А) — фары, габариты.
Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы.
Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.

Ef14 (20 А) — электрический стеклоподъёмник в водительской двери.
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах.
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота.
Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2. Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.

Ef17 (10 А) — компрессор кондиционера.
См. F6.

Ef18 (15 А) — топливный насос.
Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую. Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.
См. F4.

Ef20 (10 А) — левая фара, ближний свет.
Если не горит ближний в правой фаре, см. предохранитель Ef27.
Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатора).

Ef22 (15 А) — бензонасос, форсунки, клапан рециркуляции отработавших газов.

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа освещения госномера, сигнал предупреждения.
См. Ef12.

Ef24 (15 А) — противотуманные фары.
Противотуманные фары в большинстве случаев работают только при включённых габаритах.
Если «противотуманки» перестали работать в сырую погоду, проверьте не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — электропривод боковых зеркал.
См. F8.

Ef26 (15 А) — центральный замок.

Ef27 (10 А) — правая фара, ближний свет.
См. Ef20.

Ef28 (10 А) — лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы.

Ef29 (10 А) — резервный;
Ef30 (15 А) — резервный;
Ef31 (25 А) — резервный.

Реле

  • 1 — реле подсветки приборной панели и центральной консоли.
  • 2 — реле звукового сигнала.
    См. Ef16.
  • 3 — главное реле зажигания.
    Проверьте предохранитель Ef5.
  • 4 — реле головного света в фарах.
  • 5 — реле противотуманных фар.
    См. Ef24.
  • 6 — муфта компрессора кондиционера.
    См. F6.
  • 7 — бензонасос, катушки зажигания.
    См. Ef18.
  • 8 — электрические стеклоподъёмники.
  • 9 — маленькая скорость работы вентилятора системы охлаждения (радиатора).
    См. Ef6.
  • 10 — обогрев заднего стекла.
    См. F6.
  • 11 — большая скорость работы вентилятора системы охлаждения (радиатора).
    См. Ef6.

Предохранители и реле в салоне шевроле лачетти

Блок с предохранителями

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

Схема блока с предохранителями

Таблица с расшифровкой

F110А AIRBAG – Электронный блок управления подушками безопасности
F210А ЕСМ – Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F315А TURN SIGNAL – Выключатель аварийной сигнализации, указатели поворота
F410А CLUSTER – Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5Резерв
F610А ENG FUSE – Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F720А HVAC – Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат – контроля*
F815А SUNROOF – Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F925А WIPER – Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F1010А HANDS FREE – Громкая связь
F1110А ABS – Блок управления АБС. исполнительный блок АБС
F1210А IMMOBILIZER – Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F1310А Блок управления автоматической коробкой передач*
F1415А HAZARD – Выключатель аварийной сигнализации
F1515А ANTI-THEFT – Электронный блок управления противоугонной сигнализацией
F1610А DIAGNOSIS – Диагностический разъем
F1710А AUDIO/ CLOCK – Аудиосистема, часы
F1815А EXTRA JACK – Дополнительная розетка
F1915А CIGAR LIGHTER – Предохранитель прикуривателя
F2010А BACK-UP – Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F2115А REAR FOG – Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F2215А ATC/ CLOCK – Часы, система климат-контроля*, выключатель кондиционера*
F2315А AUDIO – Аудиосистема
F2410А IMMOBILIZER – Иммобилайзер

За прикуриватель отвечает предохранитель номер 19.

Реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

Назначение

  1. блок управления системой защиты аккумуляторной батареи;
  2. прерыватель указателей поворотов;
  3. реле включения противотуманного света в задних фонарях;
  4. реле блокировки стартера (для автомобилей с автоматической коробкой передач).

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Дополнительная информация

Наглядный пример, того почему могут перегорать предохранители, можете посмотреть в данном видео.

У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.

Инструкция по эксплуатации и обслуживанию

Остались вопросы? Ознакомитесь с руководством по эксплуатации шевроле лачетти: “скачать”

Предохранители и реле на Шевроле Лачетти, Chevrolet Lacetti, блоки

Плавкие вставки, предохранители и реле включения электрооборудования на Шевроле Лачетти (Chevrolet Lacetti) установлены в монтажном блоке, расположенном в моторном отсеке. Часть предохранителей расположена в монтажном блоке предохранителей, установленном в левом торце панели приборов.

Предохранители и реле на Шевроле Лачетти, Chevrolet Lacetti, расположение, защищаемые цепи, номиналы.

На крышках монтажных блоков предохранителей и реле нанесены схемы расположения предохранителей, номинальный ток и условные обозначения защищаемых цепей.

Блок предохранителей и реле на Шевроле Лачетти (Chevrolet Lacetti), установленный в моторном отсеке автомобиля.

Реле и включаемые ими цепи.

1 — ILLUMINATION RELAY, 96190187 — Подсветка приборов и органов управления
2 — HORN RELAY, 96190187 — Звуковой сигнал
3 — MAIN RELAY, 96190189 — Главное реле/реле зажигания
4 — HEAD LAMP RELAY, 96190189 — Блок-фары
5 — FRT FOG RELAY, 96190187 — Противотуманные фары
6 — А/С СОМР RELAY, 96190187 — Муфта компрессора кондиционера
7 — FUEL PUMP RELAY, 96190189 — Топливный насос, катушки зажигания
8 — POWER WINDOW RELAY, 96190189 — Электростеклоподъемники
9 — ELEC FAN LO RELAY, 96190189 — Электровентилятор системы охлаждения двигателя (малая скорость вращения)
10 — DEFOG RELAY, 96190189 — Электрообогрев заднего стекла
11 — ELEC FAN HI RELAY, 96190189 — Электровентилятор системы охлаждения двигателя (высокая скорость вращения)

Плавкие вставки, предохранители на Шевроле Лачетти (Chevrolet Lacetti) и защищаемые ими цепи.

А FUSE PULLER — Пинцет для извлечения предохранителей
Ef1 ВАТТ MAIN, 30А — Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2 ABS, 60А — Блок управления АБС, исполнительный блок АБС
Ef3 BLOWER MOTOR, 30А — Электровентилятор климатической установки
Ef4 IGN-2, 30А — Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5 IGN-1, 30А — Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6 ELEC FAN LO, 20А — Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7 DEFOG, 30А — Электрообогрев заднего стекла
Ef8 ELEC FAN HI, 30А — Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9 POWER WINDOW, 20А — Электростеклоподъемники (кроме двери водителя)
Ef10 DIS, 15А — Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания

Ef11 ECM, 10А — Цепь питания главного реле

Ef12 HEADLAMP, 25А — Фары головного света, подсветка приборов и органов управления
Ef13 STOP, 15А — Сигнал торможения
Ef14 DR’S P/WDO, 20А — Электростеклоподъемник (дверь водителя)
Ef15 H/L HI, 15А — Дальний свет фар
Ef16 HORN, 15А — Звуковой сигнал
Ef17 A/C, 10А — Компрессор кондиционера
Ef18 FUEL PUMP, 15А — Цепь питания топливного насоса
Ef19 PASS F/BOX, 15А — Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20 H/L LO LH, 10А — Ближний свет (левая фара)

Ef21 EMS, 15А — Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, электровентилятор системы охлаждения двигателя
Ef22 INJECTOR, 15А — Форсунки, система рециркуляции отработавших газов
Ef23 IL LH, 10А — Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24 FOG, 15А — Противотуманные фары
Ef25 MIR HEAT, 10А — Электропривод и электрообогрев зеркал заднего вила
Ef26 DOOR LOCK, 15А — Система центральной блокировки замков
Ef27 H/L LO RH, 10А — Ближний свет (правая фара)
Ef28 IL RH, 10А — Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29 SPARE, 10А — Запасной
Ef30 SPARE, 15А — Запасной
Ef31 SPARE, 25А — Запасной

Так же реле установлены под панелью приборов со стороны водителя.

— Реле указателей поворота и аварийной сигнализации (BLINK UNIT).
— Реле противотуманных фонарей (REAR FOG RELAY).
— И реле вентилятора климатической установки (ВLOWER RELAY).

Там же, в зависимости от комплектации, устанавливаются.

— Реле блокировки стартера (PNP RELAY) на автомобилях Шевроле Лачетти (Chevrolet Lacetti) с автоматической коробкой передач.
— Реле системы принудительного света фар (DRL RELAY).
— Энергосберегающий блок (BATTERY SAVER).

На Шевроле Лачетти (Chevrolet Lacetti), оборудованных климат-контролем, установлено дополнительное реле включения высокой скорости вращения вентилятора климатической установки. Реле находится за вещевым ящиком, который для доступа к реле необходимо снять.

Блок предохранителей на Шевроле Лачетти (Chevrolet Lacetti) установленный в салоне.

Предохранители, установленные в монтажном блоке предохранителей, расположенном в салоне Шевроле Лачетти (Chevrolet Lacetti), и защищаемые ими цепи.

F1 AIR BAG, 10А — Электронный блок управления подушками безопасности
F2 ЕСМ, 10А — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач, генератор, датчик скорости автомобиля
F3 TURN SIGNAL, 15А — Выключатель аварийной сигнализации, указатели поворота
F4 CLUSTER, 10А — Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера
F5 — Запасной
F6 ENG FUSE, 10А — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электроподъемников, реле включения фар головного света
F7 HVAC, 20А — Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля
F8 SUNROOF, 15А — Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши
F9 WIPER, 25А — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10 HANDS FREE, 10А — Управление мультимедиа

F11 ABS, 10А — Блок управления АБС. исполнительный блок АБС
F12 IMMOBILIZER, 10А — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13 TCM, 10А — Блок управления автоматической коробкой передач
F14 HAZARD, 15А — Выключатель аварийной сигнализации
F15 ANTI-THEFT, 15А — Электронный блок управления противоугонной сигнализацией
F16 DIAGNOSIS, 10А — Диагностический разъем
F17 AUDIO/CLOCK, 10А — Аудиосистема, часы
F18 EXTRAJACK, 15А — Дополнительная розетка
F19 CIGAR LIGHTER, 15А — Прикуриватель
F20 BACK-UP, 10А — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач

F21 REAR FOG, 15А — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22 ATC/CLOCK, 15А — Часы, система климат-контроля, выключатель кондиционера
F23 AUDIO, 15А — Аудиосистема
F24 IMMOBILIZED, 10А — Иммобилайзер.

Chevrolet Lacetti Fuses Thiab Relays

Chevrolet Lacetti Yog Tsim Nyob Rau Hauv 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 Тиаб люк. Peb caw koj kom paub koj tus kheej nrog cov lus piav qhia ntawm Предохранитель Chevrolet Lacetti thiab relay thaiv daim duab, qhia ib daim duab ntawm cov block, lub hom phiaj ntawm cov ntsiab lus, thiab tseem qhia rau koj sebaglu lub предохранитель lub haju lwm rau lub teeb сигарета nyob qhov twg.

Главный блок реле nrog предохранители thiab nyob rau hauv lub моторный отсек

Nws nyob ntawm sab laug, nruab nrab ntawm lub roj teeb thiab lub расширительный бачок охлаждающей жидкости.

Tus thawj fuse thiab daim duab relay yog luam tawm rau sab hauv ntawm lub hau.

Zuag qhia tag nrho

Kev piav qhia ntawm Окружной суд

Cov Автоматический выключатель

Ef1 (30 A) — Lub roj teeb tseem F2-F1 tseem F1, F14-6 ceeb, F1-6 F1, 6 F1, 6 F1, 6 F1, 6 F1, 6 F1, 6 F1, 6 F1, 6, ceeb.

Ef2 (60А) — АБС.

Саиб F11.

Ef3 (30 А) — qhov cub ntxuam.

Саиб F7.

Ef4 (30 А) — зажигание (пиб, цепи F5-F8).

Йог хаис тиас луб ооб хаб тсис тиг, куй кос реле 4 ньоб рау хаув луб скобка ньоб рау хаув луб нтсуас вадж хуам сиб луаг нтавм тус цав тсхеб саб. Xyuas kom tseeb tias lub roj teeb tau их thiab nws cov терминалы muaj kev ruaj ntseg, tso lub zog ua haujlwm nyob rau hauv nruab nrab txoj hauj lwm thiab kaw cov kev sib cuag ntawm электромагнитное реле nyob zeo ntawm lub. Qhov no yuav xyuas seb lub tshuab hluav taws xob puas ua haujlwm. Yog tias NWS ua haujlwm, xyuas seb lub cable puas lawm. Yog tias NWS tsis ua haujlwm, siv qhov hluav taws xob rau nws nrog cov xov hlau cais ncaj qha los ntawm lub roj teeb. Qhov no yuav ua haujlwm; Feem ntau yuav muaj kev sib cuag tsis zoo nrog lub cev, ib lub xaim ntawm lub roj teeb mus rau lub cev lub tsheb.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).

Кос реле К3.

Ef6 (20 А) — kiv cua txias (радиатор).

Yog tias tus kiv cua tsis tig (nws yog qhov nyuaj heev los txiav txim siab nws txoj haujlwm los ntawm lub suab, vim tias nws ua haujlwm ntsiag to), ntxiv rau xyuas cov, предохранители Kf1b, ef1b2 Xyuas kom tus kiv cua khiav los ntawm kev siv hluav taws xob ncaj qha los ntawm lub roj teeb. Nrog lub cav khiav, xyuas cov qib охлаждающая жидкость, датчик охлаждающей жидкости kub, крышка радиатора расширительного бачка thiab (lub клапан nyob rau hauv lub hau yuav tsum nyob rau hauv zoo, lub hau yuav tsum tau nruj nreem), lub термостат ua hauj lwm. Qhov phem tshaj plaws, yog tias muaj teeb meem nrog qhov kub thiab txias ntawm lub хладагент, lub tog raj kheej lub taub hau прокладка yuav yog qhov ua rau.

Ef7 (30 А) — cua sov lub qhov rais tom qab.

Саиб F6.

Ef8 (30 А) — kiv cua siab ceev ntawm lub tshuab cua txias (радиатор).

Саиб Эф.6.

Ef9 (20 A): lub qhov rais fais fab ntawm lub qhov rooj sab pem hauv ntej thiab nram qab.

Саиб F6.

Ef10 (15 А) — хлуав тавс хоб цвй чав цев (ЭБУ), катушки зажигания, па рой клапана рециркуляции.

Ef11 (10 А) — lub ntsiab реле окружного суда, hluav taws xob cav tswj (ECM) maub los.

Ef12 (25 А) — lub teeb taub hau, qhov ntev.

Yog hais tias lub teeb ib-txoj kev tsis teeb, kos fuses Ef23 lossis Ef28. Yog hais tias lub teeb taub hau tsis teeb, xyuas lub teeb taub hau, nrog rau cov ntaub qhwv ntsej muag, uas tej zaum yuav ploj mus vim kev sib cuag tsis zoo. Txhawm rau hloov qhov muag teev, koj yuav tau tshem tawm cov cua lim vaj tsev.

Ef13 (15 А) — нрез.

Yog tias tsis muaj lub teeb nres nres, suav nrog ib qho ntxiv, teeb, ntxiv rau kos fuse F4, nrog rau lub d-pad hloov ntawm tus nres педаль thiab nws cov txuas nrog cov xov hlau. Yog tias lub teeb nres ntxiv ua haujlwm, tab sis qhov tseem ceeb tsis ua, hloov cov teeb hauv lub teeb taub hau, lub teeb yog ob txoj hlua, ob qho tib si tuaj yeem hlawv. Kuj xyuas cov kev sib cuag hauv av коннекторы thiab xaim.

Ef14 (20 А) — lub qhov rais fais fab ntawm tus tsav lub qhov rooj.

Саиб F6.

Ef15 (15 А) — siab beam teeb nyob rau hauv lub teeb taub hau.

Yog hais tias lub siab beam tsis tig, kuj xyuas K4 relay, kev pab cuam ntawm lub teeb nyob rau hauv lub teeb taub hau thiab cov neeg nyob rau hauv lawv разъемы (tuaj yeem окисленные), lub teeb hloov mus rau sab laug нтавм луб кауй. Ntsuas qhov, напряжение, разъемы для фар ntawm. Yog tias tsis muaj qhov hluav taws xob ntawm qhov tsim nyog tiv tauj thaum lub teeb hluav taws xob siab, ces qhov ua haujlwm tsis zoo yog nyob rau hauv lub kauj kem hloov lossis xaim.

Ef16 (15 А) — звуковой сигнал, сирена, капот txwv hloov.

Yog hais tias lub suab teeb liab tsis ua hauj lwm, xyuas, ntxiv rau qhov нет предохранителя, реле K2. Ib qho teeb meem tshwm sim yog qhov tsis muaj lossis tsis muaj kev sib cuag nrog lub cev, uas nyob rau ntawm tus tswv cuab sab tom qab lub teeb taub hau. Зоопарк Ntxuav thiab sib cuag. Txheeb xyuas qhov hluav taws xob ntawm lub teeb liab терминалы, yog tias tsis yog, ces cov xaim lossis cov nyees khawm ntawm lub kauj. Txheeb xyuas lub teeb liab nws tus kheej los ntawm kev thov 12 V ncaj qha rau nws, yog tias nws tsis raug, hloov nws nrog ib qho tshiab.

Ef17 (10A) — Компрессор cua txias.

Саиб F6.

Ef18 (15 А) — roj twj tso kua mis.

Yog tias cov roj twj tso kua mis tsis ua haujlwm, kuj tshawb xyuas предохранитель F2 hauv lub крепление кабины thaiv, предохранитель Ef22 nyob rau hauv lub cav отсек thiab реле K7, nrog rau kev noj qab haus huv ntawm lub kuj mis tso tso nws tus kheej los ntawm kev thov 12V ncaj qha rau nws. Yog tias NWS ua haujlwm, xav txog cov xov hlau kom so thiab xyuas cov neeg sib cuag. Yog tias nws tsis ua haujlwm, thov hloov nws nrog tus tshiab. Txhawm rau tshem tawm cov roj twj tso kua mis, koj yuav tsum tau txiav lub roj teeb, tshem tawm lub rooj zaum nraub qaum, qhib lub hnub ci, tshem tawm cov roj kab, kaw lub nplhojtov cob rubtaw thiab thiam куа мис. Yog tias cov roj hluav taws xob tsis muaj zog txaus, qhov teeb meem yuav yog nrog lub siab tswj hwm.

Ef19 (15 A) — приборная панель, hluav taws xob складной iav, ib tug neeg lub teeb nyob rau hauv lub cab, lub qab nthab nyob rau hauv lub cab, lub teeb nyob rau hauv lub cev, lub cev txoj hauj lwm txwv хлув.

Саиб Ф4.

Ef20 (10 А) — саб лауг тауб хау, кис луч.

Yog tias txoj cai Ближний свет tsis tig, saib предохранитель Ef27.

Yog hais tias lub ближний свет ntawm ob lub taub hau tawm mus, xyuas qhov muag teev, ob qho tib si tuaj yeem hlawv tib lub sijhawm, nrog rau lawv cov khoom sib txuas, lawv cov kev sib dej muaj coviag th . Tsis tas li ntawd, yog vim li cas tej zaum yuav nyob rau hauv cov xaim los ntawm разъем C202 mus rau lub teeb hloov ntawm lub kauj. Saib hauv qab lub torpedo, nws tuaj yeem ntes hluav taws, tshwj xeeb tshaj yog tias koj muaj хэтчбек. Kuj xyuas qhov kev khiav hauj lwm ntawm lub kauj ncej hloov.

Ef21 (15 А) — хлуав тавс хоб цвй чав цев (ЭБУ), адсорбер тсем тавм клапан, датчики концентрации кислорода, их датчик, куа txias система кив куа (радиатор).

Ef22 (15 А) — рой твж цо куа мис, форсунки, па рой клапан рециркуляции.

Ef23 (10 А) — саб тиеб луб тиеб нтавм саб лауг, дайм нтавв цо цай тиеб луб тиеб, цееб тоом тиеб ляб.

Саиб Эф.12.

Ef24 (15 А) — pos huab teeb.

Туман тиеб ньоб рау хаув фем нтау цуас йог уа хаудж лвм таум луб кхов нтев йог ньоб рау.

Yog tias «противотуманки» tsis ua haujlwm hauv huab cua ntub, xyuas seb cov dej puas tau nkag mus rau hauv lawv, nrog rau kev pabcuam ntawm cov teeb.

Ef25 (10 А) — hluav taws xob sab iav.

Саиб F8.

Ef26 (15 А) — lub hauv paus xauv.

Ef27 (10 А) — txoj cai taub hau, qis beam.

Саиб Эф.20.

Ef28 (10A) — txoj cai txoj hauj lwm teeb, приборная панель thiab nruab nrab console teeb, xov toj cua teeb, moos.

Ef29 (10 А) — цег;

Ef30 (15 А) — цег;

Эф31 (25 А) — цег.

Tus xa

Предохранители thiab реле nyob rau hauv lub седан ntawm Chevrolet Lacetti

Предохранитель lub thawv

Nws nyob ntawm sab laug ntawm qhov kawg ntawm lubxrooj tsrooj ts. Кев нкаг юав цум кхиб луб кхов рой саб лауг тиаб тшем таум луб фьюз вадж хуам сиб луаг нпог.

Блок предохранителей daim duab

Rooj nrog decoding

150150150150150150150150150150150150150150150150150150150150150150150150150150150150150150150150150150. Реле Tsav, A/C Hloov, Система климат-контроля *

F1 10A AIRBAG — hluav taws xob airbag tswj tsev
F2 10A ECM — cav tswj module, tsis siv neeg kis tau tus mob tswj module *, alternator, tsheb ceev sensor
F3 TU SIGNAL 15A — Kev hloov pauv tsis zoo, tig teeb liab
F4 10A CLUSTER — Комбинация приборов, электроника ближнего света *, зуммер, выключатель стоп-сигналов, электроника рулевого управления Fais fab *, кондиционер Hloov *
F501498

8

Chaw Sau ntawv
F6 10A ENG Предложение — реле компрессора A / C, реле RHUAAB QHOV RAIS, реле LUB HWJ

. ARAIS
F8 15A ЛЮК КРЫШИ — Fais Fab Daim iav Hloov, Fais Fab Folding Mirrors *, Lub Hwj Chim Hnub Ci *
F9 стеклоочиститель iav мотор, стеклоочиститель hom hloov
F10 10A txhais tes dawb
F11 10A ABS — ABS tswj tsev ABS tswj tsev
F12 10A IMMOBILIZER — Immobilizer, tswb tswb tswj tsev, nag sensor
F13 10A Tsis siv neeg kis tau tus mob tswj tsev *
F14 DANGER 15A — Kev hloov pauv thaum muaj xwm ceev
F15 15A ANTI-THEFT — Lub tswb hluav taws xob tiv thaiv ванна саб ванна ньяг
F16 10A DIAGNOSIS — diagnostic connector
F17 10A AUDIO/CLOCK — Suab system, moos
F18 JACK 15A EXTRA — Txuas ntxiv
F19 15A CIGAR LIGHTER — Cigarette lighter fuse
F20 10A thaub qab — Rov qab lub teeb hloov, tsis siv neeg kis hom xaiv *
F21 15A NRES PHEEJ
F22 15A ATC / CLOCK — moos, kev tswj hwm huab cua *, cua txias hloov *
F23 15A AUDIO — Audio system
F24 10A IMMOBILIZER — Immobilizer

Fuse tus lej 19 yog lub luag haujlwm rau lub teeb сигарета.

Tus xa

Lawv raug ntsia rau ntawm ib qho tshwj xeeb кронштейн nyob rau hauv lub ntsuas vaj huam sib luag, nyob ze ntawm lub педали. Kev nkag mus rau lawv yog qhov nyuaj heev. Ua ntej koj yuav tsum qhib lub thawv rau cov khoom me me thiab unscrew ob lub hau ntswj nrog lub hau ntswj.

Tom qab ntawd, tau kov yeej qhov kev tawm tsam ntawm tag nrho peb lub clamps, peb tshem tawm qhov qis qis ntawm lub ntsuas vaj huam sib luag, tso nws los ntawm lub hood xauv mechanism thiab tshem tawm tag nrho.

Hauv qhov chaw qhib, koj yuav tsum nrhiav qhov kev txhawb nqa uas xav tau.

Lub hom phiaj

  1. roj teeb tiv thaiv system tswj chav tsev;
  2. тиг тэб лиаб хлуов;
  3. реле rau tig rau противотуманные фары nyob rau hauv lub задний тройник;
  4. реле стартера (rau tsheb nrog tsis siv neeg kis tau tus mob).

Raws li kev teeb tsa ntawm lub tsheb, (РЕЛЕ ВЕНТИЛЯТОРА) — lub thuab cua txias kiv cua реле, (РЕЛЕ ДХО) — lub реле rau lub teeb taws teeb tau teeb tsa rau ntawd.

Ib qho piv txwv zoo ntawm vim li cas fuses tuaj yeem tchuab tuaj yeem pom hauv номер видео.

Cov ntsiab » Cov khoom » Kev pib kho » Предохранители Chevrolet Lacetti thiab реле

Найдите блок предохранителей Chevrolet Lacetti на ProxyParts.com

Лучшие подержанные запчасти блока предохранителей Chevrolet Lacetti можно найти на ProxyParts.com. Все детали поставляются напрямую от самых надежных компаний по демонтажу в Нидерландах. Приобретая запасные части для блока предохранителей Chevrolet Lacetti через ProxyParts.com, вы можете сэкономить до 60 процентов от новой цены. Введите свой регистрационный номер и узнайте, какие запчасти доступны для вашего автомобиля.

  • Оригинальные блоки предохранителей Chevrolet Lacetti
  • 149 Связанные демонтажные компании
  • Быстрые ответы
  • Оставьте заявку бесплатно
  • Сэкономьте до 60 процентов

Оставьте заявку бесплатно

Оригинальные б/у Chevrolet Lacetti Блок предохранителей

Вам нужны новые запчасти для Chevrolet Lacetti? Тогда выбирайте оригинальные товары производства Chevrolet Lacetti, чтобы быть уверенными в том, что покупаете лучшее качество. Б/у запчасти в разы дешевле новых запчастей у дилера. С бывшими в употреблении деталями вы сэкономите более половины по сравнению с новой ценой.

ProxyParts.com имеет 149 известных демонтажных компаний, связанных с ней, которые тщательно отобрали детали, которые могут быть использованы для вас. Таким образом, ProxyParts.com является интернет-магазином подержанных запчастей блока предохранителей Chevrolet Lacetti.

Поиск запчастей блока предохранителей Chevrolet Lacetti

Вы можете легко оформить заявку, введя свой регистрационный номер. Верны ли данные? Тогда вы сразу увидите, какие запчасти есть в наличии для вашего блока предохранителей Шевроле Лачетти. Ваш запрос также будет отправлен всем подключенным демонтажным компаниям. Они могут ответить, как только у них будет нужный предмет для вас. Часто вы получите ответ в течение часа. Вы договариваетесь о цене и условиях напрямую с провайдером.

Popular Запчасти Chevrolet Lacetti

Крыло переднее левоПанель управления отопителемРучка двери 4-дверная ПдДвигательЗадняя частьСтекло двери 4-двери ПдЛФЗадний фонарьГоловка блока цилиндровНасос кондиционераПодрулевой переключательДверь 4-дверная праваяПодушка сиденья леваяДвигательСзади ОкноВыпускной коллекторРучка задней двери 4-дверная, леваяСтекло двери 4-дверная, передняя правая Мотор вентилятора отопления и вентиляцииПереднее крыло, правоЗамок зажигания + компьютерЗадняя дверь 4-дверная, леваяВентилятор другое0003

Последние запросы на Chevrolet Lacetti Блок предохранителей

Лимбург, Нидерланды
Блок предохранителей для Chevrolet Lacetti 1. 6 16V с января 2009 г. 4-dr, Hatchback, Цвет автомобиля: Серый, Код двигателя: F16D3, 80 кВт, Бензин, 1 598 cc
Limburg, Нидерланды
Блок предохранителей для Chevrolet Lacetti 1.6 16V с января 2009 г. 4-dr, Hatchback, Цвет автомобиля: Серый, Код двигателя: F16D3, 80 кВт, Бензин, 1 598 куб.см
Flevoland, Нидерланды
Блок предохранителей Местонахождение: Передний левый для Chevrolet Lacetti 1.6 16V с января 2005 г. Автоматическая, 4-дверный, Хэтчбек, Цвет машины: Красный, Переднее колесо, Код двигателя: F16D3, 80 кВт, Бензин, 1,598 куб.см
Gelderland, Нидерланды
Блок предохранителей для Chevrolet Lacetti 1.6 16V с марта 2005 г. 4-dr, Hatchback, Цвет автомобиля: Красный, Код двигателя: F16D3, 80 кВт, Бензин, 1 598 куб.см
Drenthe, Нидерланды
Предохранитель Коробка для Chevrolet Lacetti 1.6 16V с апреля 2005 5-ступенчатая, 4-дверная, Хэтчбек, Цвет автомобиля: Синий, Код двигателя: F16D3, 80 кВт, Бензин, 1 598 куб.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
