ОНЛАЙН ЭЛЕКТРИК > БАЗА ДАННЫХ > Коэффициенты мощности (cos) электрических сетей

Начинаете свою деятельность в сфере проектирования электроснабжения? Возникли сложности с расчетами по электроэнергетике и электротехнике? Свяжитесь с репетитором по электроэнергетике!

Найдено 36 из 36 записей.
Страница: 1 | 2

ID	Тип нагрузки	Коэффициент мощности (cosф)	Источник	Опции
1	Квартиры с электрическими плитами	0.98	[8]
2	Квартиры с электрическими плитами с бытовыми кондиционерами воздуха	0.93	[8]
3	Квартиры с плитами на природном, сжиженном газе и твердом топливе	0.96	[8]
4	Квартиры с плитами на природном, сжиженном газе и твердом топливе с бытовыми кондиционерами воздуха	0.92	[8]
5	Общее освещение в общежитиях коридорного типа	0.95	[8]
6	Хозяйственные насосы, вентиляционные установки и другие санитарно-технические устройства	0. 8	[8]
7	Предприятия общественного питания: полностью электрифицированные	0.98	[8]
8	Предприятия общественного питания: частично электрифицированные (с плитами на газообразном и твердом топливе)	0.95	[8]
9	Продовольственные и промтоварные магазины	0.85	[8]
10	Ясли-сады: с пищеблоками	0.98	[8]
11	Ясли-сады: без пищеблоков	0.95	[8]
12	Общеобразовательные школы: с пищеблоками	0.95	[8]
13	Общеобразовательные школы: без пищеблоков	0.9	[8]
14	Фабрики-химчистки с прачечными самообслуживания	0. 75	[8]
15	Учебные корпуса профессионально-технических училищ	0.9	[8]
16	Учебно-производственные мастерские по металлообработке и деревообработке	0.6	[8]
17	Гостиницы: без ресторанов	0.85	[8]
18	Гостиницы: с ресторанами	0.9	[8]
19	Здания и учреждения: управления	0.85	[8]
20	Здания и учреждения: финансирования	0.85	[8]
21	Здания и учреждения: кредитования	0.85	[8]
22	Здания и учреждения: государственного страхования	0.85	[8]
23	Здания и учреждения: проектные и конструкторские организации	0. 85	[8]
24	Парикмахерские и салоны-парикмахерские	0.97	[8]
25	Ателье	0.85	[8]
26	Комбинаты бытового обслуживания	0.85	[8]

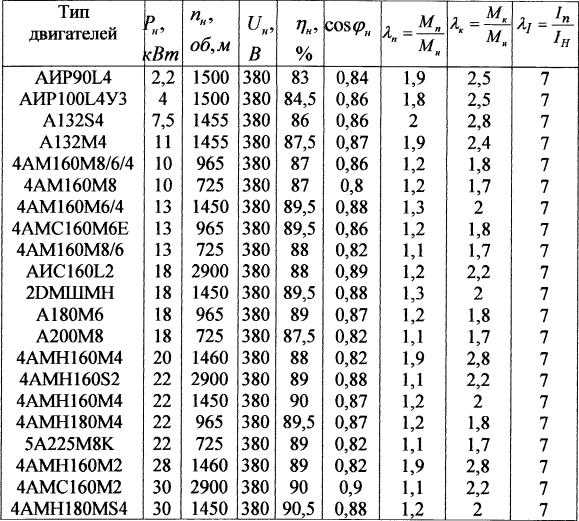

27	Холодильное оборудование предприятий торговли и общественного питания, насосов, вентиляторов и кондиционеров воздуха при мощности электродвигателей, кВт: до 1	0.65	[8]
28	Холодильное оборудование предприятий торговли и общественного питания, насосов, вентиляторов и кондиционеров воздуха при мощности электродвигателей, кВт: от 1 до 4	0.75	[8]
29	Холодильное оборудование предприятий торговли и общественного питания, насосов, вентиляторов и кондиционеров воздуха при мощности электродвигателей, кВт: свыше 4	0. 85	[8]
30	Лифты и другое подъемное оборудование	0.65	[8]
ID	Тип нагрузки	Коэффициент мощности (cosф)	Источник	Опции

Страница: 1 | 2

Источник информации [8].

Описание справочника:
В базе данных представлена таблица в которой отражены коэффициенты мощности (cos) электрических сетей в зависимости от типа нагрузки.

Ключевые слова:
Коэффициенты мощности (cos) электрических сетей, cos в электрических сетях, коэффициент мощности электрической сети

Библиографическая ссылка на ресурс «Онлайн Электрик»:

Алюнов, А.Н. Онлайн Электрик: Интерактивные расчеты систем электроснабжения / А.Н. Алюнов. — Режим доступа: http://online-electric.ru

Для выполнения действия необходимо авторизоваться и пополнить баланс в личном кабинете.

Что такое коэффициент мощности (Cos ϕ)? PF Определение и формулы

В электротехнике коэффициент мощности относится только и только к цепям переменного тока, т. е. в цепях постоянного тока отсутствует коэффициент мощности (P.f) из-за нулевой разности частоты и фазового угла (Φ) между током и напряжением.

Что такое коэффициент мощности?

Коэффициент мощности может быть определен тремя определениями и формулами, как показано ниже.

• Вы также можете прочитать: Полезна ли реактивная мощность?

1).   Косинус угла между током и напряжением называется коэффициентом мощности.

• P = VI Cosθ ИЛИ
• Cosθ = P ÷ V I ИЛИ
• Cosθ = кВт ÷ кВА ИЛИ

• Cosθ = Истинная мощность ÷ Полная мощность

Где:

• P = мощность в ваттах
• В = напряжение в вольтах
• I = ток в амперах
• Вт = реальная мощность в ваттах
• ВА = Полная мощность в вольт-амперах или кВА
• Cosθ = коэффициент мощности

2). Соотношение между сопротивлением и импедансом в цепи переменного тока известно как коэффициент мощности.

Cosθ = R ÷ Z

Где:

• R = сопротивление в Омах (Ом)
• Z = полное сопротивление (сопротивление в цепях переменного тока, т. е. X _L , X _C и R известный как Индуктивное сопротивление , емкостное сопротивление и сопротивление соответственно) в Омах (Ом)
• Cosθ = коэффициент мощности

Импеданс «z» — это общее сопротивление цепи переменного тока, то есть

z = √ [R ² + (x _L + x _C ) ² ]

Где:

• x

  , где:

  • x

    , где:

    • x

      , где:

      • x

        , где:

        • x

          , где:

          • x

            . Где:

            • x _L = 2π f L   … L — индуктивность в Генри
            • X _C = 1 ÷ 2π f C … C – емкость в фарадах

            Связанная запись: Разница между активной и реактивной мощностью

            3). Отношение между активной мощностью и полной мощностью в вольт-амперах называется коэффициентом мощности.

            • Cosθ = Активная мощность ÷ Полная Мощность
            • Cosθ = P ÷ S
            • Cosθ = кВт ÷ кВА

            Где

            • кВт = P = Реальная мощность в киловаттах
            • кВА = S = полная мощность в киловольт-амперах или ваттах
            • Cosθ = коэффициент мощности

            Power Factor Formula in Three Phase AC Circuits

            Power Factor Cos θ = P ÷ √3 V _L ×  I _L …     Line Current & Voltage

            Коэффициент мощности Cos θ = P ÷ √3 В _P × I _P … Фазовый ток и напряжение

            Треугольник мощного фактора и примеры

            Аналогию пива активной или настоящей силы , Реактивная Фактор.

            Аналог истинной или реальной мощности , реактивной мощности, полной мощности и коэффициента мощности.

            Показать полную статью

            Связанные статьи

            Кнопка «Вернуться к началу»

            Cos Phi и реактивная мощность

            к обзору Информационные документы Последствия плохого cos-phi

            Что такое Cos Phi?

            Что означает Cos Phi ? Cos Phi указывает, сколько энергии потеряно во время « транспортировки » энергии. Отношение фактической мощности к кажущейся мощности есть Cos Phi. Ток не совпадает по фазе с напряжением. Это вызывает реактивную мощность.

            Уменьшение реактивной мощности

            Помимо фактической мощности, кабели, линии и трансформаторы также должны передавать реактивную мощность. Реактивная мощность – это потеря энергии. Если вы хотите использовать инфраструктуру более эффективно или находитесь на пределе возможностей подключения, интересно уменьшить реактивную мощность, чтобы вы могли по-прежнему « расти » без расширения вашей установки. Возможно, вам также придется доплатить вашему сетевому оператору за переданную реактивную мощность.

            Что такое реактивная мощность?

            Активная и реактивная энергия

            Целью электрической сети является транспортировка энергии от источника к потребителю. Энергия состоит из активной энергии (Pw) и реактивной энергии (Pb). Активная энергия преобразуется в механическую энергию (двигатель), свет (лампа) или тепловую энергию (тепло или охлаждение). Реактивная энергия используется для поддержания магнетизма трансформаторов, балластов и газоразрядных ламп. В результате ток и напряжение не совпадают по фазе.

            Фазовый сдвиг — Отслеживание тока

            При индуктивной нагрузке ток «прыгает» по напряжению. Степень скачка тока в зависимости от напряжения обозначается буквой phi или буквой Φ . Phi – это угол между напряжением и током. Помимо фазового сдвига, реактивная мощность в некоторых случаях также может быть вызвана загрязнением сети ( гармоники ).



            Фазовый сдвиг напряжение-ток cos phi

            Ощутимая энергия

            На приведенном ниже рисунке показано, что имеет значение только активная энергия, фактическая мощность (пиво). Реактивная мощность не преобразуется в содержательную энергию (пена). Если сложить пиво и пену, то получится минимальный размер стакана. В энергетике, если сложить фактическую мощность и реактивную мощность, мы получим минимальную требуемую мощность электрической инфраструктуры. Чем больше реактивная мощность, тем больше требуется меди, трансформатора и присоединительной мощности.

            Компенсация ослепляющей мощности

            Рабочий коэффициент cosΦ

            Отношение активной мощности к полной мощности представляет собой коэффициент мощности или косинус фи (cosΦ). Cos Phi можно улучшить с помощью компенсации Cos Phi. Cos Phi рассчитывается следующим образом:



            Рабочий коэффициент = Pw / Ps = cosΦ (bij 50 Гц)

            Реактивная мощность, генерируемая гармониками

            Увеличение электронных нагрузок, таких как преобразователи частоты и электронные источники питания Светодиодное освещение вызывает все большее гармоническое загрязнение. Гармоническое загрязнение вызывает дополнительную реактивную мощность.

            Что такое гармоника?

            Гармоника – это частота, кратная основной частоте. Основная частота — это самая низкая (естественная) частота, которую система демонстрирует естественным образом. Собственная частота системы — это частота, которую система может демонстрировать естественным образом. Подробнее о высших гармониках.

            Активный фильтр

            Отношение активной мощности к кажущейся на всех частотных компонентах является коэффициентом мощности. Если более высокие гармоники в сети напряжения вызывают проблемы или увеличивают полную мощность, лучше всего использовать активный фильтр. Мы объясним это более подробно в нашем White Paper по активным фильтрам  Мы расскажем вам об этом подробнее. Коэффициент мощности рассчитывается следующим образом:

            Коэффициент мощности = Pw / Ps (для всех частотных составляющих)

            Последствия плохого Cos-Phi

            • Перегрузка и перегрев электроустановки.
            • Значение соединения с оператором сети больше, чем необходимо.
            • Процент нагрузки на комнату, стойку или цепь.
            • Непреднамеренное отключение автоматических выключателей установки и, следовательно, процессов.
            • Штраф от энергетической компании и более высокий счет за электроэнергию, чем необходимо.
            • Большой счет за электроэнергию.

            Компенсация Cos Phi — Снижение реактивного тока

            Улучшение cos-phi или снижение реактивного тока скоро обретет смысл. Кроме того, компенсация cos-phi имеет ряд положительных побочных эффектов:

            • Компенсация незначительных прерываний и переходных процессов, что повышает надежность.
            • Более оптимальное использование пропускной способности соединения.
            • Компенсация переменных нагрузок.
            • Фильтрация гармоник (до 5-й и 7-й, выше активная фильтрация).
            • Сильное сокращение выбросов CO².

            Где компенсировать слепой ток?

            Компенсация нагрузки

            Децентрализованная компенсация (т. е. установка компенсации cos-phi на нагрузке) обычно рекомендуется для потребителей с индивидуальной нагрузкой более 25 кВт, которые почти постоянно работают, таких как большие вентиляторы, молотковые мельницы и трансформаторы с относительно стабильной нагрузкой.

            Компенсация на главном распределителе

            Централизованная компенсация (т.е. установка компенсации на главном распределителе) рекомендуется при изменении нагрузки. В таких случаях почти всегда выбирается автоматически управляемый компенсационный банк.

            Децентрализованная и централизованная компенсация cos-phi



            Подробнее о снижении реактивной мощности читайте в нашем официальном документе0252

            В стандартных ситуациях мы всегда рекомендуем использовать настроенные блоки компенсации для компенсации Cos Phi. Эти компенсационные батареи отфильтровывают гармоники и защищают сигнал TF энергетической компании от коротких замыканий.

            1. Нерегулируемый, настроенный компенсационный блок (с катушками)

            Нерегулируемый, настроенный компенсационный блок часто используется для двигателей с относительно большой мощностью и сетевых трансформаторов с относительно стабильной нагрузкой.

            2. Регулируемая компенсационная батарея с настройкой

            Мы рекомендуем блок регулируемой компенсации с регулировкой для ситуаций, когда компенсация является централизованной, а нагрузка может меняться. Емкость регулируемого компенсационного банка точно соответствует требуемому объему компенсационной мощности с использованием контроллера Janitza  Prophi. Таким образом предотвращается избыточная компенсация, и комплект можно применять повсеместно.

            3. Блок компенсации с тиристорным управлением с настройкой

            Блоки компенсации с тиристорным управлением используются в ситуациях, когда нагрузка быстро меняется, например, сварочные линии, подъемные системы, краны и машины для литья под давлением. Тиристоры переключаются быстро и точно при переходе тока через ноль. Это означает, что нагрузка контролируется быстро и точно, предотвращая недостаточную или чрезмерную компенсацию.

            . компенсация cos-phi, вы можете значительно сэкономить. Неправильное применение этой компенсации может привести к таким проблемам, как чрезмерная или недостаточная компенсация, проблемы с энергокомпанией или перегрузка, повреждение или даже пожар. Вот почему мы даем вам хороший совет, в котором важны следующие вопросы:

            1. В какой среде применяется компенсация Cos-Phi?

            • Промышленность
            • Офис
            • Чистая промышленность

            2. Можно ли отложить компенсацию?

            • Физическое место для размещения компенсации.
            • Влага и грязь плохо влияют на компенсацию.
            • В помещении не должно быть слишком жарко.

            3. Есть ли место на распределителе для подключения компенсации?

            • Для подключения компенсации требуются три фазы и одна земля.
            • Учитывайте правильное применение номиналов предохранителей и сечений компенсационных кабелей.

            4. Какой трансформатор следует использовать для компенсации?

            • Сколько кВА трансформатор?
            • Какое напряжение короткого замыкания трансформатора (в % на заводской табличке)?
            • Есть ли параллельные трансформаторы?

            5.

            Какая нагрузка на установку должна быть компенсирована?

            • Быстро меняющиеся нагрузки? (аппарат точечной сварки, кран), затем тиристорная компенсация.
            • Сильно ли загрязнена сеть? (регуляторы частоты, импульсный источник питания и др. сварочное оборудование)

            6. Какова частота текущего сигнала тональной частоты?

            • Сколько Гц составляет сигнал TF? Ваш сетевой оператор знает ответ на этот вопрос.

            7. Легко ли подключить контроллер?

            • Один трансформатор тока требуется для Контроллер Яница . Можно ли это использовать?
            • Можно ли закоротить трансформатор тока ?
            • Существует ли безопасное измерительное напряжение?

            Таблица — рейтинги предохранителей и поперечные сечения кабеля

            Диаметр кабеля PFC, рейтинг предохранителей (для 400 В/50 Гц) сетки

            Вермоген в KVAR

            Вермоген в KVAR
