Установка меток ГРМ на Ниве Шевроле

Нива Шевроле из семейства внедорожников комплектуется цепной передачей в механизме ГРМ. Эксплуатационные свойства цепи гораздо больше, нежели ременной передачи. Цепь обладает также лучшими техническими показателями, что влияет на передаточный момент. Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь такого не допускает. Но с эксплуатацией автомобиля, цепь газораспределения также имеет свойство изнашиваться, растягиваться, лопаться и приходить в негодность, что требует ее замены. На этапе замены цепи важно произвести установку соблюдая метки. Что такое метки, их назначение и как их выставить на ВАЗ-2123 расскажет данная статья.

Метки в системе ГРМ на авто Нива Шевроле – это специальные виды насечек и отверстий, которые располагаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Метки на шкиве коленвала

Выставление цепи по меткам производится для того, чтобы она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и впоследствии приведет к их скорейшему износу. Поэтому важно каждый раз при замене цепи или деталей газораспределительного механизма устанавливать их с соблюдением меток. Возможно нарушение работы системы ГРМ при ослаблении натяжения цепи или ее растяжке. Чтобы правильно выставить механизм ГРМ по специальным меткам, рассмотрим порядок установки фаз газораспределителя на ВАЗ-2123.

Установка фаз механизма газораспределения по специальным меткам

Итак, установка фаз в системе ГРМ по специальным отметкам на автомобиле Нива Шевроле включает следующую последовательность действий:

1. Первоначально убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на “8” “13” и “10”. Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал.
2. Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки.
3. Открываем капот на Ниве Шевроле и извлекаем следующие элементы: – снимается вентилятор; – отвинчиваются крепления радиатора и отводится он в сторону. Снимать патрубки и сливать жидкость нет необходимости; – извлекается патрубок воздуховода.
4. Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов.
   После проведения ремонтных работ рекомндуется заменить прокладку крышки.
5. После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.

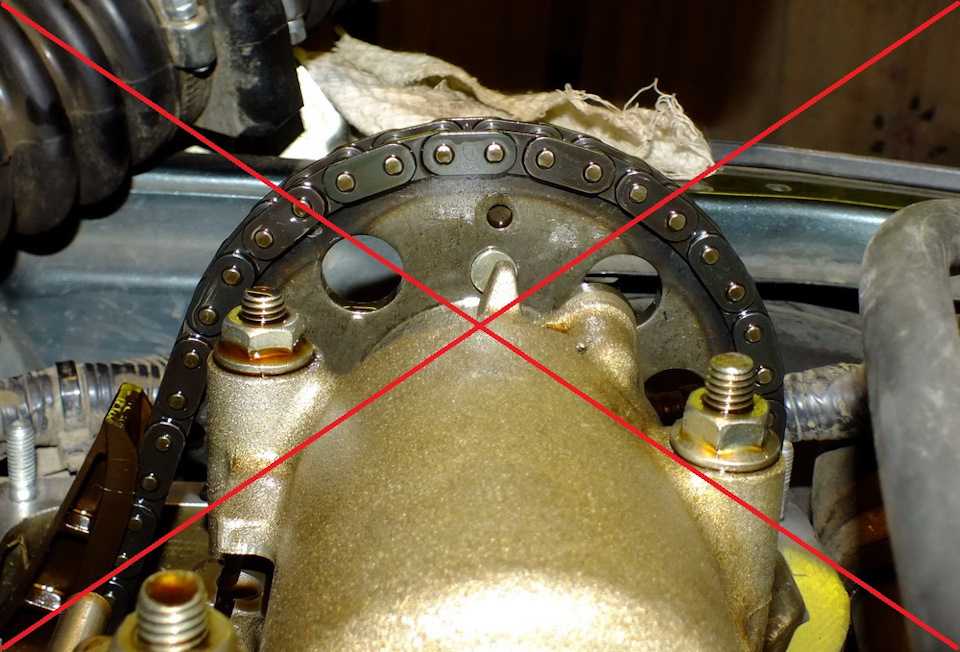

   Под крышкой клапанов

6. Приступаем к выставлению фаз по меткам. Для этого вращается шкив коленвала и совмещаются метки на шестеренке распределительного вала с меткой на конструкции подшипников. Когда цепь имеет правильное расположение, то метки на шестерне коленвала Нивы Шевроле совпадают с насечкой на крышке цепи приводного механизма распредвала. Эта насечка имеет продолговатую риску. В таком случае нет необходимости продолжения регулирования и установка фаз механизма ГР. Когда метки не совпадают, то следует продолжить установку фаз и их регулирование. Для этого продолжаем работы:
7. Разгибаются специальные крылья стопорной шайбы. Выкручивается крепежный болт ключом на “13”, который закрепляет звездочку распредвала.
8. Теперь устанавливаем автомобиль в режим первой передачи на КПП. Это необходимо для того, чтобы при откручивании болта крепления шестерни коленвала не было его прокручиваний. Разгибаются крылья стопорной шайбы и отвинчивается болт крепления звездочки.Вынимается болт вместе со стопорной шайбой.
   Важно! При откручивании болта необходимо контролировать его положение, потому как он ничем не фиксируется и может свободно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки осуществлять откручивание рукой или ключом с глубокой головкой.
9. Проводится демонтаж натяжителя цепи. Как правильно его извлечь, можно узнать в статьях о гидронатяжителе цепи автомобиля Нива Шевроле. Возможно обойтись и без снятия натяжителя цепи, но для этого необходимо иметь соответствующие навыки. Если решено не извлекать натяжитель, то необходимо отжать плунжер натяжителя с помощью отвертки.
10. Приступаем к снятию звездочки коленвала вместе с цепью. Для этого вручную необходимо потянуть ее на себя около 5-10 см.
11. Изменяется расположение цепи на зубьях. Оптимальным вариантом считается перемещение с шагом в один зуб.
12. Устанавливается звездочка на фланец распредвала вместе с цепью. Когда изменяется расположение цепи на звездочке, то отверстия в ней, соответственно, не будут совпадать с установочным штифтом. Для этого проворачивается коленчатый вал в требуемую сторону, пока не будет совпадения отверстия и выемки (штифта).
13. Далее устанавливается крепежный болт со стопорной шайбой и наживляется. Пока затягивать до упора болт не нужно.
14. Проворачивается коленчатый вал с помощью специального ключа. Делается два оборота и производится проверка расположения меток, как в первый раз.
15. Если же метки теперь имеют совпадение, то процесс регулирования можно считать успешным. Затягиваются до упора болты крепления звездочек коленвала и распредвала автомобиля Нива Шевроле.
16. В случае несовпадения осуществляются повторные действия.
17. Осуществляется полная сборка извлеченных деталей в последовательности обратной снятию.

При сборке не забудьте о замене прокладки на крышке!

Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле. Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам. Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку. Это продлит срок службы системы ГРМ и всех ее составных элементов.

Установка валов по меткам Нива Шевролет

Вам потребуются: отвертка, ключи «на 8», «на 10», «на 13», специальный ключ для проворачивания коленчатого вала

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра).

После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ).

В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток.

Проворачивать коленчатый вал можно следующими способами.

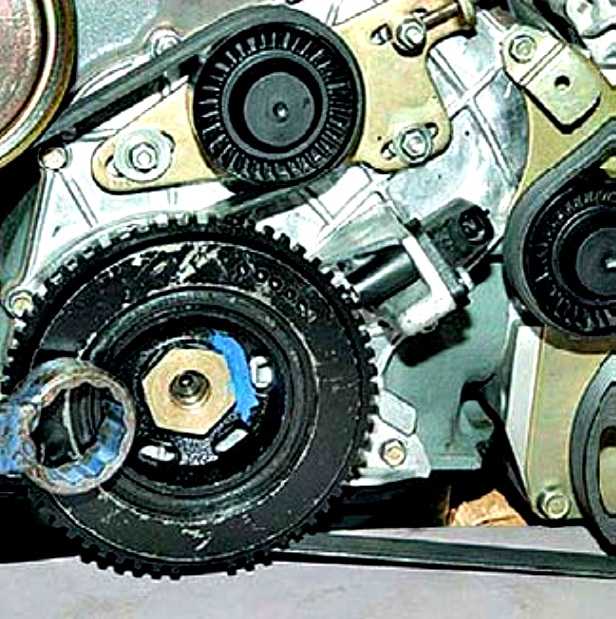

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива.

Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека.

На автомобиле без кондиционера коленчатый вал можно повернуть специальным накидным ключом или головкой на 38 за гайку крепления шкива привода вспомогательных агрегатов.

На автомобиле с кондиционером так повернуть коленчатый вал нельзя, из-за того, что кроме шкива привода вспомогательных агрегатов гайка тоже крепит шкив привода компрессора кондиционера.

При этом накидной ключ применить нельзя, т.как гайка располагается глубоко в шкиве, а при использовании торцовой головки не хватает места для установки воротка – он упирается в распорку рамки радиатора.

В этом случае устанавливаем коленчатый вал в нужное положение, перемещая автомобиль на четвертой или пятой передаче.

Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес.

Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

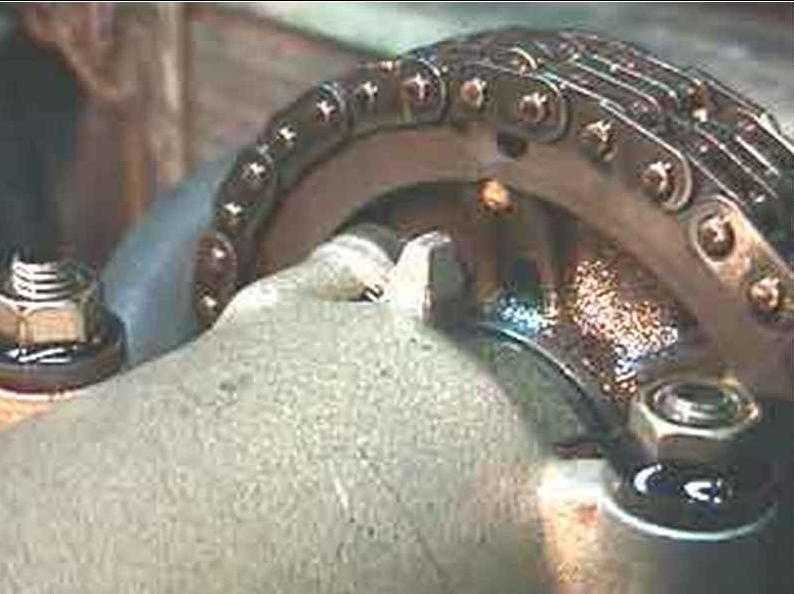

Расположение меток ВМТ

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

Метка риска на зубчатом венце шкива привода вспомогательных агрегатов должна расположиться напротив сердечника датчика положения коленчатого вала

Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки Нива Шевролет»).

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и снимите его вместе со стопорной и упорной шайбами.

Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны – не уроните их в поддон двигателя.

Демонтируйте натяжитель цепи (см. «Замена натяжителя Нива Шевролет»).

При наличии необходимых навыков гидронатяжитель можно не снимать.

Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону.

Рекомендуется за один раз перемещать цепь на один зуб.

Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи.

Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

В случае несовпадения меток повторите установку фаз газораспределения.

Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.
