устройство и принцип работы регулятора оборотов

Болгарка — довольно популярный инструмент, который обладает обширными функциональными возможностями. Чаще всего их применяют для разрезки металлических изделий. Однако подходят они и для работы с другими материалами. Стоит отметить, что во время использования этого электроинструмента придется периодически менять скорость вращения круга. Поэтому рекомендуется заранее разобраться, как уменьшить обороты на болгарке.

Содержание

Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором
- Для какой цели УШМ невысокие обороты
- Для чего болгарке плавный пуск и регулятор оборотов
- Схема подключения без регулятора мощности
Как сделать регулировку для УШМ в домашних условиях, самодельные варианты
- Без потери мощности
- Тестирование электронного устройства
- Как уменьшить/увеличить скорость вращения диска
- Как поставить, подключить
- Как отключить, убрать датчик напряжения
Тонкости работы болгарки с самодельным регулятором

Болгарка — инструмент, который часто используется для разрезания металлических конструкций

Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором

Большинство моделей болгарок не имеют встроенного регулятора оборотов, как на пылесосах. Такие устройства работают только на максимальной скорости вращения. Однако если встроить в них специальный регулятор, человек сможет понизить обороты до такого уровня, чтобы можно было более качественно обрабатывать тот или иной материал.

Для какой цели УШМ невысокие обороты

Многих людей интересует, для чего нужно регулировать обороты на болгарке. Чаще всего люди решают уменьшать скорость вращения круга, чтобы более бережно обрабатывать пластик или древесину.

Также при пониженной скорости возрастает безопасность использования такого электроинструмента. Дело в том, что при небольших оборотах болгарка меньше вибрирует и намного лучше сидит в руке.

Дополнительная информация! Многие профессионалы, которые регулярно пользуются болгарками от Деволт или Интерскол в домашних условиях, рекомендуют выводить регуляторы скорости за пределы устройства. Это в разы упрощает обслуживание инструмента. К тому же, болгарку не придется разбирать, если модуль настройки вращения сломается.

Для чего болгарке плавный пуск и регулятор оборотов

Регулятор вращения — позволяет самостоятельно устанавливать обороты во время использования электроинструмента

В современных моделях углошлифовальных устройств применяются две технологии, которые увеличивают безопасность и характеристики электроинструмента:

Регулятор скорости вращения. Это устройство устанавливается для того, чтобы человек смог переключать режимы работы мотора.
Плавный пуск. Чаще всего данная функция встречается в дорогих моделях от Диммер. При использовании плавного спуска работа мотора будет постепенно увеличиваться от нулевой отметки до максимального значения.

Вышеперечисленные технологии очень полезны. Дело в том, что с их помощью удается снизить изнашиваемость инструмента и увеличить срок его работы. Поэтому людям, которые решили приобрести себе болгарку, рекомендуется искать модели со встроенным плавным спуском и регулятором вращения.

Схема подключения без регулятора мощности

Схема подключения — может понадобиться во время подсоединения модуля настройки мощности

Люди, которые решили самостоятельно подключить устройство для настройки оборотов, должны заранее ознакомиться со схемой болгарки. Это поможет понять, как в ней все устроено.

Главным элементом всей схемы является статор. У него есть две на связанные между собой обмотки. Они подключены к источнику напряжения через отдельный выключатель. Именно в нем установлена кнопка пуска, которая отвечает за начало работы болгарки.

Каждая из имеющихся обмоток подключена к графитовым щеткам при помощи специальных контактов, которые надежно соединены с поверхностью коллектора. При этом концы обмотки подключены к коллекторным ламелям. В результате этого получается замкнутая электрическая цепь.

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

Если человеку хочется получить бесплатную регулировку для болгарки, можно попытаться сделать ее самостоятельно. Однако перед этим необходимо ознакомиться с тем, как правильно ее изготовить.

Без потери мощности

Многие люди мечтают о том, чтобы создать самодельное устройство для регулирования оборотов без дальнейшей потери мощности. Однако на самом деле изготовить их практически невозможно. Дело в том, что подобные регуляторы должны оснащаться специальными датчиками. Они самостоятельно отслеживают, насколько быстро вращается круг и при необходимости корректируют скорость. Делать такие устройства могут только производители болгарок.

Важно! В домашних условиях удастся изготовить регуляторы на полупроводниковых схемах. Они не гарантируют полное сохранение мощности при изменении частоты оборотов.

Тестирование электронного устройства

Подключение обычной лампочки — поможет протестировать работоспособность регулятора

Люди, которым удалось самостоятельно собрать регулятор, должны его протестировать прежде чем подключить к болгарке. Это нужно обязательно сделать, чтобы убедиться в работоспособности изготовленного модуля.

Чтобы проверить исправность регулятора в домашних условиях, понадобится накладная электрическая розетка. В нее устанавливается два проводка, один из которых подключается к плате. Второй необходимо подсоединить к сетевому кабелю.

Когда все провода будут подсоединены, получится последовательная электрическая цепь. Для проверки регулятора к цепи надо подключить лампочку и попробовать уменьшить ее мощность. Если ее яркость начала уменьшаться, значит электронное устройство работает и его можно поставить в болгарку.

Как уменьшить/увеличить скорость вращения диска

Бывают ситуации, когда необходимо не только убавить, но и увеличить скорость вращения. В данном случае не обязательно разбираться в том, как сделать болгарку с регулировкой оборотов своими руками. Намного проще купить универсальный китайский регулятор, с помощью которого можно будет изменять обороты вращения.

Такие устройства продаются в отдельных пластиковых коробках. Они оснащаются розеткой для подсоединения болгарки и шнуром с вилкой для подключения устройства к источнику питания.

Дополнительная информация! Пользоваться подобными модулями довольно удобно. Необходимо просто подсоединить через установку болгарку и выбрать режим работы на регуляторе.

Как поставить, подключить

Сетевой фильтр — часто используется для размещения платы управления мощностью болгарки

Устройство для уменьшения и увеличения оборотов можно подключать различными способами. Есть два метода, которые используются чаще всего при подсоединении регулятора:

В качестве внешнего управляющего устройства. Рекомендуется размещать такие модули вне корпуса электроинструмента. Довольно часто люди устанавливают платы на полупроводниках для регулирования мощности болгарки в сетевые переноски.
Установка внутрь корпуса инструмента. Этот способ используется крайне редко. Дело в том, что вмонтировать устройство в корпус достаточно проблематично из-за небольшого количества свободного места. Также такой метод не популярен из-за того, что в корпусе болгарки регулятор будет часто перегреваться.

Дополнительная информация! Если не удается самостоятельно подсоединить регулятор, необходимо доверить эту работу профессионалу.

Как отключить, убрать датчик напряжения

Чтобы отключить внешний датчик, его необходимо просто вытащить из розетки

Бывают ситуации, когда необходимо избавиться от подключенного модуля для настройки оборотов. Чаще всего такое случается, если устройство выходит из строя и из-за этого не удается воспользоваться болгаркой. В таком случае остается только одно — отсоединить датчик.

Отключить регулятор достаточно просто. Если он вмонтирован в инструмент, придется снять корпус и осторожно отсоединить все провода. При использовании наружного модуля все еще проще. Необходимо отсоединить его от розетки и болгарки.

Тонкости работы болгарки с самодельным регулятором

Перегруженная сеть — одна из причин появления неисправностей у болгарок

Каждый человек, который собирается пользоваться болгаркой с дополнительным регулятором, должен ознакомиться с основными тонкостями работы такого инструмента.

Модифицированную болгарку нельзя перегружать, так как долгая непрерывная работа может негативно сказаться на обмотке коллектора. Поэтому рекомендуется выделять время на отдых. Делается это раз в 30-40 минут. Однако если количество оборотов в минуту понижено до 1500, устройство можно не отключать в течение 1-2 часов.
Еще один фактор, за которым надо обязательно следить — момент включения. Понижать скорость вращения можно только в тех случаях, когда инструмент уже работает. Не стоит включать его сразу на сниженных оборотах, так как из-за этого мощности может не хватить для раскручивания мотора.

Важно! Нельзя подключать модифицированный электроинструмент в перегруженную сеть.

Многим владельцам болгарок хотелось бы регулировать обороты во время работы. Сделать это можно при помощи специального модуля правления вращения. Прежде чем им воспользоваться, надо разобраться как сделать регулятор оборотов для болгарки своими руками и каким образом его можно подключить к инструменту.

электрическая схема датчика, как сделать, уменьшить, снизить, подключить, убрать, поставить в домашних условиях

УШМ (болгарка) BOSCH GWS 9-125 S с регулировкой оборотов. Фото 220Вольт

Болгарка в классическом варианте исполнения уже обладает широкими возможностями для применения. Оснащение дополнительными опциями еще больше повышает ее функционал, делая работу с ней более комфортной и безопасной. Самыми распространенными являются устройства плавного пуска, поддержка постоянных оборотов под нагрузкой, защита от вибраций и случайного пуска, регулировка скорости вращения. Если на болгарке отсутствуют такие возможности, то пользователь может установить их самостоятельно. Так, например, блоком регулировки оборотов некоторые пользователи дорабатывают УШМ, на которые производитель его не ставил.

Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором
- Схема подключения без регулятора мощности
Для решения каких задач необходима УШМ с регулировкой оборотов
Как сделать регулировку для УШМ в домашних условиях, самодельные варианты
- Без потери мощности
- Как уменьшить/увеличить скорость вращения диска
- Как поставить, подключить
- Как отключить, убрать датчик напряжения
Где купить

Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором

Болгарка, не укомплектованная устройством регулировки оборотов, работает исключительно на максимальной скорости вращения. Оснащенная данной опцией позволяет снизить частоту вращения до величины, позволяющей качественно выполнить обработку материалов, которая невозможна на максимальном режиме.

В основе электронного блока регулятора оборотов заложен доработанный принцип диммера, где изменение мощности происходит ручным изменением величины переменного резистора. При помощи электронного контроля силы тока на рабочем валу шпинделя поддерживается крутящий момент, обеспечивающий работоспособность болгарки. Главными рабочими элементами такой схемы могут быть либо полупроводниковый прибор симистор, либо более продвинутый вариант с интегральной схемой.

Схема подключения без регулятора мощности

Электрическая схема обычных бытовых болгарок без дополнительных опций представлена на рисунке:

Электрическая схема болгарки. Источник фото здесь

Здесь две, не связанные между собой обмотки статора, через выключатель, имеющий в конструкции работающую от руки кнопку пуска, соединены с источником напряжения (бытовая сеть). Дальше каждая из обмоток с помощью специальных контактов соединяется с графитовыми щетками, которые с помощью пружин прижимаются к поверхности коллектора. В свою очередь концы обмоток ротора подключаются к ламелям коллектора, образуя замкнутую электрическую цепь.

Регулятор оборотов подключается в разрыв цепи между кнопкой включения/выключения и обмотками статора при расположении внутри корпуса болгарки. В случае исполнения в виде отдельного блока он часто может находиться в разрыве сетевого кабеля.

Для решения каких задач необходима УШМ с регулировкой оборотов

УШМ AEG 451410 WS13-125XE в работе. Фото 220Вольт

Преимущества болгарки с регулятором оборотов проявляются при выполнении следующих работ:

обработка пластика или тонких листов из стали и других металлов, не допуская расплавления или коробления материала;
при обработке камня или керамической плитки помогает избежать сколов на поверхностях этих материалов;
алмазный обрабатывающий инструмент на пониженных оборотах не будет перегреваться, и дольше времени будет эксплуатироваться;
выполнение шлифовки и полировки некоторых материалов на оптимальных оборотах для получения качественного результата.

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

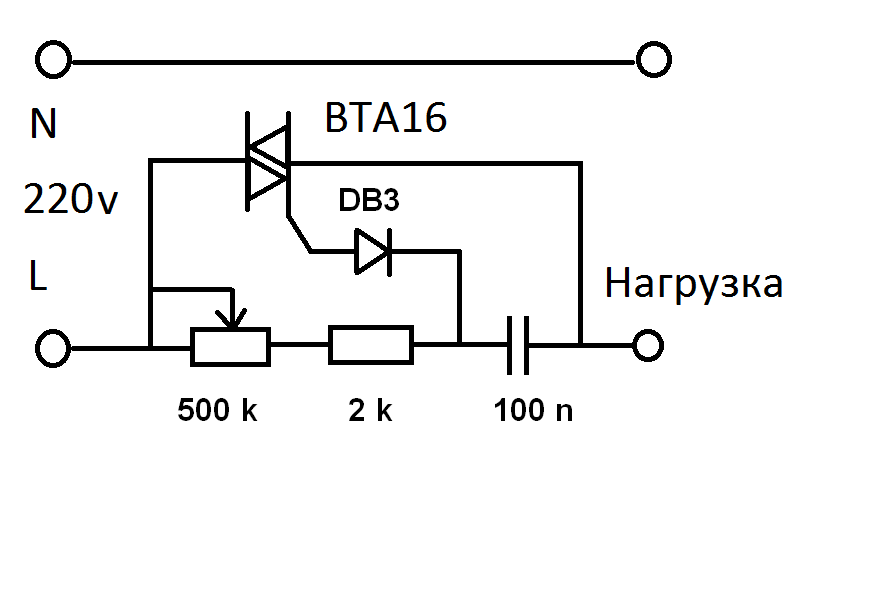

Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).

Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.

Авторы представленных ниже видео предлагают свои подходы к решению оснастить болгарку регулировкой оборотов.

Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.

Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера. Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.

Готовый полупроводниковый регулятор мощности можно купить в интернет-магазинах. Автор следующего видео приобрел в Aliexpress китайский экземпляр, при чем достаточно большой мощности — 4 кВт. Такая величина позволяет повысить универсальность его применения. Много бытовых приборов (болгарка, дрель, нагревательные элементы в виде ТЭНов) эксплуатируются в рядах мощностей, где такой регулятор может достаточно эффективно работать. Основной недостаток таких регуляторов — невозможность поддерживать нагрузку длительное время (электроинструмент быстро перегревается и требуется его остановка для охлаждения).

Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.
