Как устранить фон в усилителе ЗЧ?

При максимальном усилении в месте с полезным сигналом, так же усиливается и фоновый. Усилители звуковой частоты, вновь создаваемые, готовые или ремонтируемые иногда становятся источником головной боли из-за возникающего сильного фона.

Как же звук сделать чище? В статье, ниже пойдёт речь о том, как устранить источники шума и правильно подобрать радиокомпоненты для усилителя.

Как устранить фон с частотой 50 Гц?

Как правило, усилители питаются от сети переменного тока и очень часто фон бывает с частотой 50Гц. Если такое происходит, то первым делом следует проверить: соединительный провод, разъём, правильно ли подключен микрофон или другой источник звука к предварительному усилителю — общий провод устройства должен быть соединен с оплеткой-экраном шнура. Также проверяем правильно ли подключен выход ПУ и вход усилителя мощности (УМ). Дело в том, что иногда в одном устройстве применяются два усилителя (предварительный и УМ), имеющие разную полярность общего провода. В усилительной схемотехнике такое включение не является проблемой, главное для качественного усилителя совместимость входного сопротивления и собственный уровень шумов усилителя. Однако неправильное (некорректное) подключение усилителей между собой и предварительного усилителя к источнику звука (например, к микрофону) зачастую является причиной фона с частотой 50 Гц.

Для устранения этой проблемы существует простой способ, касающийся включения источников звука к предварительному усилителю (это может быть не только микрофон, но и иной источник с небольшим уровнем сигнала до 10 мВ). Разберем данный способ на основе примера с подключением микрофона.

Центральный проводник в оплетке микрофонного шнура подключается на вход ПУ, как правило, к разделительному конденсатору, ограничительному резистору или делителю напряжения. Оплетка (экран) подключается не к общему проводу напрямую, а последовательно с RC-цепью (параллельно подключенные резистор со¬противлением 2кОм (±20%) и оксидный конденсатор емкостью 10 мкФ с таким же допуском по возможному отклонению от номинала). Здесь сопротивление резистора и конденсатора рассчитано для устройств с напряжением источника питания в диапазоне 6-20 В.

Положительная обкладка оксидного конденсатора в данном случае включается сообразно полюсовке источника питания так, что если общий провод подсоединен к «минусу» источника питания, то оксидный конденсатор подключается к общему проводу отрицательной обкладкой, и наоборот.

Такой метод позволяет устранить фон в большинстве усилителей с различным общим проводом источника питания, в том числе в старых ламповых усилителях, где фильтрация выпрямленного напряжения оставляет желать лучшего.

В большинстве случаев таким способом удавалось решить проблему фона с частотой 50 Гц в динамических головках, возникающую после замены штатного микрофона другим (с близкими электрическими характеристиками).

При создании новых усилителей нужно обратить внимание на разводку печатной платы. Она должна быть разведена так, чтобы дорожки питания сходились к одной точке — на конденсаторах большой ёмкости (фильтрах питания). Также шины или дорожки питания должны быть толстыми. Корпусные дорожки желательно должны покрывать пустые участки платы.

Как подобрать пассивные радиоэлектронные компоненты?

Если проанализировать работу в течение 3-5 лет любых аудио- и видеоусилителей, собранных на дискретных компонентах или с применением таковых, окажется, что шумовые помехообразующие свойства данных усилителей (без исключения, самодельного и промышленного производства), в разной степени неудовлетворительны для требовательного слуха меломана или просто внимательного слушателя, привыкшего к комфорту.

Одним из основных требований, предъявляемым к усилителям, является минимальный шум на выходе. В паспортных данных промышленно изготовленного усилителя, как правило, поставленного на конвейерную сборку, присутствует такой параметр, как отношение сигнал/шум.

Чем ниже этот показатель — тем качественнее усилитель. Наверное, радиолюбители замечали, что сразу после приобретения нового усилителя среднего класса А или В его шумовые характеристики практически удовлетворительны, то есть в динамиках трудно зафиксировать на слух шум самого усилителя.

В процессе эксплуатации этот параметр постепенно ухудшается и вот уже на полной громкости усилителя слышен то ли «шум камыша», то ли иной постоянный шорох.

Как правило, бывший в ремонте усилитель имеет худшие качественные параметры, относительно нового. Объяснений тому может быть несколько — от установки в виде замены тех элементов, что есть в наличие, а не тех, которые необходимы по заданным параметрам (это касается всех радиоэлементов), и целым комплексом других причин. После повторной пайки усилители (как показывает практика) начинают больше шуметь даже с установленными высококачественными элементами. Основное усиление в усилителях прямого преобразова¬ния осуществляется на низких частотах. Поэтому особо важно при сборке усилителя применять те компоненты, которые впоследствии дадут меньше шумовых эффектов.

Источники шумов

По источнику возникновения шумы усилителей можно разделить на внешние и внутренние. С помехами и наводками, вызванными внешними причинами, можно успешно бороться известными способами — с помощью оптимального расположения элементов, экранирования корпуса устройства, фильтрами и фильтрующими оксидными конденсаторами по питанию.

Внутренние шумы усилителя

От внутренних шумов, возникающих в процессе усиления сигнала, избавиться не просто. Внутренние шумы усилителя зависят от схемотехники усилителя (совмести транзисторов и целых каскадов) и возникают при прохождении тока через пассивные (резисторы, катушки индуктивности и конденсаторы) и активные (транзисторы) элементы схемы.

При разработке или повторении высококачественного усилителя звуковой частоты, кроме оптимального выбора вида схемы, важно правильно подобрать элементную базу и оптимизировать режим работы каскадов усилителя.

В каждом усилителе источником внутренних шумов являются тепловые и токовые шумы постоянных и переменных резисторов, фликкер-шумы конденсаторов, диодов и стабилитронов, флуктуационные шумы активных элементов, вибрационные и контактные шумы.

Контактные шумы возникают при некачественной пайке, произведенной с нарушением температурного режима, в местах соединения разъемов и отслоений контактных площадок печатного монтажа. Количество все-возможных разъемов в усилительной аппаратуре должно быть сведено к минимуму.

Вибрационные шумы — это разновидность контактных шумов. Они могут проявляться при эксплуатации усилителя на подвижных объектах, с вибрацией почвы (основания), в автомобиле и при неоправданно близком расположении мощных динамических головок к конструкции усилителя.

Такие шумы возникают из-за передачи механических колебаний на обкладки конденсаторов, на которые воздействует приложенное напряжение. Особенно подвержены данному недостатку керамические конденсаторы с емкостью более 0,01 мкФ, установленные во входных цепях усилителя и выполняющие роль разделительных. Спектр помехи находится в диапазоне низких частот. Для борьбы с этим явлением желательно применять амортизацию всей конструкции. В оксидных конденсаторах такие помехи не возникают.

Например, звуковой эффект эхо-сигнала — когда в динамических головках (учитывая стереоэффект) отчетливо слышно повторение сигнала. Для некоторых меломанов такой эффект даже приятен и необычен, но по сути, это является недостатком усилителя, хотя бы потому что его невозможно выключить (устранить).

При прямом прохождении тока собственные шумы диодов минимальны. Небольшой уровень шумов все же имеет место — при действии обратного напряжения об¬разуется ток утечки, и чем он меньше — тем меньше шумовые свойства прибора.

Стабилитроны и стабисторы дают больший шумовой эффект (с помощью таких полупроводников даже строят устройства со специальными эффектами — имитаторами шума прибоя, генераторы «белого» и «розового» шума). Чем большее сопротивление имеет ограничительный резистор в цепи стабилитрона (работа на малых токах), тем больше вероятность проявления внутренних шумов стабилитрона.

Рассмотрим шумы, возникающие от пассивных элементов: резисторов и конденсаторов.

Шумы резисторов

Собственные шумы резисторов складываются из тепловых и токовых шумов. Тепловые шумы вызваны движением электронов в токопроводящем слое, из которого частично состоит резистор.

Такие шумы увеличиваются с увеличением температуры нагрева резистора, и даже температуры окружающей среды.

Частотный спектр тепловых и токовых шумов имеет непрерывный характер. Между тепловым и токовым шумами есть различия. Спектр теплового шума равномерно распределен по всей полосе частот, а у токового шума спадает с примерно 10 МГц. Общая величина шума пропорциональна квадратному корню сопротивления, поэтому у резисторов с низким сопротивлением шумовые качества менее значимы. Кроме того, определяющее значение имеет материал, из которого изготовлены резисторы.

Есть несколько способов борьбы с шумами резисторов. Применение тех типов резисторов, в которых за счет технологии изготовления шумовые свойства менее значимы. У непроволочных резисторов токовые шумы значительно больше тепловых. Общий уровень шума для разных типов сопротивлений находится в диапазоне 0,1-100 мкВ/В.

Подстроечные и переменные резисторы шумят больше постоянных, поэтому их лучше применять с небольшими номиналами или вообще исключить. Тепловые шумы можно значительно сократить, если применять резистор большей мощности рассеяния, чем это технологически требуется.

Тот же эффект достигается принудительным охлаждением резисторов, например, с помощью установленного непосредственно рядом с элементами вентилятора, или помещением всей монтажной платы в холодильник. Параллельное или последовательное включение резисторов для этой цели дает ощутимо меньший эффект, так как возрастает количество контактных соединений, что приводит к увеличению влияния контактных шумов.

Наиболее эффективно использовать в высококачественном малошумящем усилителе звуковой частоты резисторы типов С2-26, С2-29В, С2-33 и резисторы в чип-исполнении (бескорпусные) С1-4. Как наиболее шумовые из популярных резисторов, кроме переменных и подстроечных, показали себя популярные и распространенные типы МЛТ, ОМЛТ.

Резисторы, применяемые в колебательных контурах, усилителях высокой частоты должны обладать только активным сопротивлением, то есть не изменять свое сопротивление в рабочем диапазоне частот. Пограничная частота, на которой будет эффективно работать резистор, зависит от его сопротивления и собственной емкости.

Шумы конденсаторов

Для переменного тока конденсатор представляет собой сопротивление, величина которого уменьшается с ростом частоты. В конденсаторах источником фликкер-шумов является ток утечки.

Наибольший ток утечки у оксидных конденсаторов большой емкости.
Замечено, что утечка увеличивается с увеличением емкости и снижается с увеличением допустимого рабочего напряжения.

Оксидные конденсаторы, установленные на входе и выходе усилителя в качестве разделительных (не пропускают постоянную составляющую напряжения и уменьшают влияние нагрузки или выходных каскадов предварительного усилителя на работу основного усилителя) существенно увеличивают внутренние шумы усилителя. Поэтому желательно вместо них применять пленочные конденсаторы (например, К10-17, К10-28, К10-23, КТ4-23, К73-3, К73-9, К73-17, К76-3, К10У-5, КД-1, К76-П2, КМ-5, КМ-6, из импортных-KWC), хотя это, во-первых, приведет к существенному увеличению размеров конструкции, а во-вторых, выходные конденсаторы таким образом заменить не удастся из-за относительно больших емкостей.

Оксидные конденсаторы вообще являются значительным источником фликкер-шумов, которые образуются в усилителе с течением времени. По этой же причине желательно избегать их применения в цепях прохождения сигнала.

При выборе компонентов для высококачественного усилителя необходимо принимать во внимание, кроме электрических параметров, срок изготовления и фирму-производителя. Как правило, производитель гарантирует паспортные параметры в течение ограниченного срока 3-8 лет. При длительном периоде хранения оксидных конденсаторов до введения их в рабочий режим, их токи утечки заметно возрастают.

Выбор оксидного конденсатора для электронного устройства

При выборе оксидного конденсатора для выходных каскадов УЗЧ необходимо стремиться к тому, чтобы ток утечки не превышал значения 0,1 мА/1 мкФ. Рабочее напряжение такого конденсатора должно в два раза превышать максимальное расчетное напряжение в действующей цепи. Подача напряжения обратной полярности недопустима. Несоблюдение полярности алюминиевых оксидных конденсаторов (К50-29, К50-20, К50-24, К50-35 и аналогичные) приводит к короткому замыканию цепи и нередко заканчивается взрывом конденсатора, если он находится под напряжением!

Для предотвращения несчастных случаев, которые возможны при несоблюдении полярности конденсатора, желательно использовать конденсаторы с предохранительными отверстиями на корпусе. В цепях с переменной полярностью желательно использовать керамические неполярные конденсаторы.

При эксплуатации оксидных конденсаторов в качестве разделительных при малых напряжениях учитывают наличие у них собственной ЭДС с действующим значением до 1 В. Это значение может совпадать или не совпадать с полярностью конденсатора.

Не допускайте, чтобы оксидный конденсатор находился под напряжением, превышающим его рабочее напряжение (допустимо только кратковременное перенапряжение, несколько секунд).

При прохождении через конденсатор импульсного тока обращают внимание на максимальное напряжение на конденсаторе (сумма постоянного напряжения и напряжения пульсаций — если конденсатор включен в электрическую цепь как сглаживающий пульсации фильтр), чтобы оно не превышало номинального значения. В противном случае этот приводит к преждевременному отклонению электрических характеристик конденсаторов (особенно оксидных) от номинальных.

Перспектива развития пассивных радиокомпонентов

Электронные компоненты на основе так называемых «твердых элементов» начинают вытеснять традиционные, производимые на основе сегодняшних технологий. Японские и американские технологи почти одновременно получили особый «твердый электролит», созданный из порошковой смеси различных металлов и специальных полимеров, модификации, которого применяют в гальванических элементах и оксидных конденсаторах (ионисторах) сверхбольших емкостей.

Гальванический элемент из такого материала при толщине 1 микрон дает напряжение до 0,5 В. Батарея из таких элементов толщиной 0,1 мм и площадью два квадратных сантиметра дает напряжение до 70 В.

Применение «твердых электролитов» для производства новых типов конденсаторов, удельная емкость которых в тысячи раз превосходит существующие. Электронным компонентам, созданным по новой технологии, можно придавать любую геометрическую форму, что позволит «вписывать» их в печатные платы, а также размещать их поверх других компонентов, увеличивая в десятки раз плотность монтажа.

А.П.Кашкаров «Секреты радиомастеров»

Метки: [ дельные советы, усилитель ]



ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

  • Модернизация или «второе дыхание» Вашего ноутбука
  • Как добавить второй жёсткий диск?

    Рано или поздно, но раньше большой по объёму жёсткий диск (он же винчестер, он же HDD) сегодня начинает сообщать о нехватке свободного места, особенно если он разбит на несколько частей.

    В компьютере дела обстоят проще: место есть — вставил новый диск и всё.

    А возможна ли модернизация в этом плане ноутбука? Можно, конечно заменить HDD большим по объёму, а можно и добавить второй! Но куда?

    Подробнее…

  • Поделки своими руками (конкурс)
  • ВНИМАНИЕ!

    Результаты конкурса «Своими руками — 2013»

    Конкурс проводился с 1 по 30 ноября 2013 года

    Подробнее…

  • Таймер ТИМ-01 холодильника. Режимы. Схема. Ремонт
  • Электронный таймер оттайки ТИМ-01. Назначение.

    Электронный таймер ТИМ-01 применяется для управления оттайкой испарителя холодильников  с системой No Frost, Full No Frost, Total No Frost  холодильников марки Stinol, Indesit, Ariston. Холодильники с системой «NO FROST» отличаются от холодильников со статическим охлаждением тем, что в морозильной камере у них нет статического испарителя,  на полки, которого помещаются продукты. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки и система слива талой воды.

    Подробнее…

Популярность: 10 636 просм.

Что делать, если есть фон при прослушивании музыки в машине

Что делать, если у фон при прослушивании музыки в машине (шум, свист, шипение и т.п.) при заведенном двигателе и даже без.

Небольшая памятка-совет поможет вам в вашем автозвуке и борьбе с фоном, гулом при высококачественном прослушивании музыке в машине.

Оглавление:

Левчук Александр Николаевич

1. Головное устройство – ( оно же сокращ. ГУ)

1.1. Достать головное устройство из «торпедо» (гул, фон может пропасть уже при выносе ГУ из «родной шахты»)



1.2. Если головное устройство Pioneer, то попробуй тонким проводом замкнуть корпус на ГУ и внешнюю «юбку» разъема RCA. Если же гул или фон пропадет — неси головное устройство в сервис (поменяют сгоревший предохранитель на линейных выходах). И больше не «перетыкать» межблочные кабели при включенном ГУ + усилитель. Однако, это возможно и при кратковременном КЗ выходов данного усилителя.

1.3. Проверить надежность подсоединения DIN-разъема (и вообще всех разъемов головного устройства).

1.4. Попробовать отключить из ГУ антенну.

1.5. Проложить любым проводом плюс, а также минус на головное устройство с аккумулятора напрямую.

1.6. Если же фонит и трещит на увеличении или же уменьшении громкости — это вполне возможно от плохого контакта питания (и плюс и масса)

2. Усилитель и фон при прослушивании музыки в машине



2.1. Попробовать поменять месторасположение вашего усилителя звука, лучше всего вынуть блок и поставить за пределы салона авто.



2.2. Попробовать выкрутить гейн (GAIN) «в ноль» — фон останется или нет? Станет тише или нет?

2.3. Корпус усилителя звука с массой кузова соприкосновение имеет? Так нельзя, нужно переделывать.

2.4. Отключить провод ГУ-REMOTE от усилителя звука и вместо него пробросить «+12В» любым подходящим проводом.

2.5 Экранирование межблочных кабелей

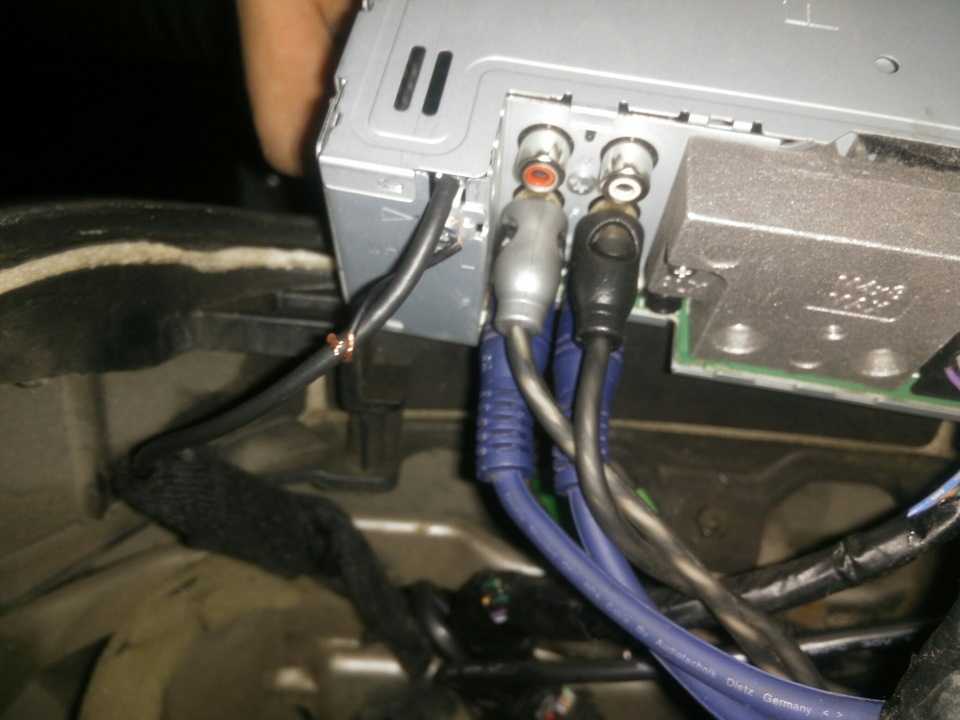

2.5.1 При наличии одного хвостика в межблочном кабеле (тонкая жила), замкнуте на массу головного устройства (не усилителя звука!!!)

2.5.2 Хвосты экрана (не земля!), которые идут из межблочных кабелей, надо «заминусовать» в места минусов всех ваших усилителей.



2.6. Если же шатается RCA-разъемы усилителя звука, — это возможно плохой контакт, нужна пропайка RCA-разъемов изнутри усилителя.

3. Межблочные кабели в машине и фон при прослушивании музыки в машине



3.1. «Перепроложите» другие межблочные кабели по воздуху, без контакта с салоном, лучше вне салона авто.



3.2. Если нет возможности — отключите их от головного устройства и усилителя и «прозванивайте» каждый на предмет обрыва или плохого контакта с кузовом машины. Также нужно менять расположение «межблочников», послушать фон и перекладывать.

4. Фильтры/Кроссоверы в авто

4.1. Попробуйте передвинуть кроссоверы в иное место (лучше передвигать и тут же слушать изменения в этом фоне).



Yamaha NS-590 фильтр



5. Динамики в авто и акустические провода

5.1. Лучше всего прозвонить каждый акустический провод на предмет замыкания с массой кузова.

6. Дополнительное оборудование и фон при прослушивании музыки в машине



6.1. Наводки, гул и фон бывают от ксенона, а также парктроника и остального дополнительного оборудования.

6.2. Источники наводок (фон, гул) могут быть ЭБУ вашего двигателя. В этом случае – переместить кроссоверы (фильтры) в безопасное место.

7. Немного о питание в целом



7.1. Вся земля должна быть сведена в одну точку, а то будет земляная петля. Для этого следует прокинуть массу головного устройства к массе усилителей звука.

7.2. Устраните контакт ВСЕХ без исключения компонентов системы с кузовом машины, естественно с МАССОЙ!

фильтр Unitra Tonsil

7.3. Подтяните клеммы на аккумуляторе.

7.4. Попробуйте временно заменить аккумулятор.

7.5. Попробуйте временно заменить свечи, а также высоковольтные провода.

 Также правильный способ в таком случае это сделать разводку микрофонным (балансным) кабелем в экране, синий-минус, красный-плюс, а к экраны посадить на массу процессора (только на нем и нигде более). Причем, работает как брендовый дорогой кабель, так и из области ляосанаудио. Дело в разводке земли «звездой» а не в количестве выкинутых денег.
