Как разобрать стиральную машину Вирпул с вертикальной загрузкой

Без предварительной разборки стиральную машину Whirlpool не починить, особенно, если поломка произошла с двигателем, помпой или электроникой. Необходимо знать, с чего начать и чем закончить, какие инструменты использовать и как не усугубить ситуацию. С фронтальными автоматами будет проще, так как в интернете много текстовой информации и видео с подробными инструкциями. Но и владельцам других стиралок не стоит переживать – наша статья поможет во всем разобраться. Главное, не экспериментировать и строго следовать заданному алгоритму.

Подготовительный этап

Чтобы грамотно разобрать стиральную машину Вирпул с вертикальной загрузкой и достать до насоса, мотора или прессостата, достаточно выполнить несколько действий. В первую очередь, следует заняться подготовительными работами, иначе велик риск затопить соседей, получить удар током или окончательно испортить автомат. Речь идет о необходимости не забыть про следующие моменты:

• отключить машинку от электрической сети, перекрыть воду и отсоединить от канализации;
• скрутить соединительные шланги и электропровод, зафиксировав их на корпусе в специальных пазах;
• обеспечить свободный доступ к стиралке со всех сторон, для чего желательно отодвинуть агрегат от стены или перенести в пустую комнату;
• подготовить емкость для сбора сливаемой воды;
• расстелить вокруг и под автомат как можно больше тряпок.

Важно! Будьте готовы к тому, что в стиральной машине всегда остается вода, которую перед ремонтом придется слить на пол.

Теперь осталось заранее найти все необходимые для разбора инструменты. В их числе шпатель, набор отверток, пассатижи, плоскогубцы, круглогубцы, набор торцевых головок и гаечных ключей. Пригодятся изолирующая лента, перчатки и запасные фиксирующие хомуты. Поможет работе подробное знакомство с техническим руководством пользователя для имеющейся модели Вирпул. Только после этого можно начинать разбирать устройство.

Демонтируем прессостат и панель управления

Дальнейшая последовательность действий зависит от конечной цели. Если необходимо снять прессостат или панель управления, то стартовой точкой станет верх корпуса автомата. Пошаговая инструкция следующая.

1. Аккуратно вставляем шпатель под приборную панель и приподнимаем, чтобы отжать два пружинных фиксатора.
2. Медленно тянем деталь на себя.
3. Осматриваем открывшиеся переключатели селектора и клапан подачи воды. При замене электронной платы необходимо запомнить расположение разъемов и подводящих проводов.
4. Отсоединяем проводники и кабель питания (для удобного отцепления клемм и кронштейнов лучше использовать плоскую отвертку или плоскогубцы).
5. Снимаем трубку датчика уровня воды.
6. Откручиваем подходящей головкой или ключом два винта крепления.
7. Вытаскиваем центральный модуль управления.

Теперь осталось расправить группы проводов и окончательно снять приборную панель. Чтобы в будущем не запутаться при обратной сборке, рекомендуется сфотографировать соединения и разъемы или позаботиться об их маркировке фломастером или изолентой. Чтобы проникнуть еще дальше вглубь устройства стиральной машины Whirlpool, придется продолжить начатые манипуляции.

Насос и двигатель

Когда конечным пунктом является насос, пусковой конденсатор или мотор, демонтаж начинается со дна корпуса. Для удобства и лучшей видимости машинку кладут на «спину». Здесь важно не сгубить электронную плату и не вызвать короткое замыкание, к чему может привести попадание внутрь машинки остаточной воды. Поэтому предварительно сливаем остатки через мусорный фильтр, а также осушаем секции дозатора в порошкоприемнике. Далее действуем по следующей инструкции:

• отжимаем защелку на стыке и отсоединяем сливной шланг;
• фиксируем крышку изолентой, закрепив ее с корпусом автомата;
• медленно опускаем машинку на заднюю панель;
• берем головку на 5/16 и откручиваем винты, удерживающие приводной ремень;
• снимаем предохраняющий кожух;
• отсоединяем подведенный к электромотору разъем;
• убираем приводной ремень;
• выбираем головку на 1/2 и ослабляем крепления двигателя;
• вынимаем двигатель.

Для обеспечения доступа к помпе снимаем левую стенку корпуса и осматриваем сливную камеру. После отсоединяем шланги, патрубки и ослабляем хомуты на насосе. Останется только потянуть деталь на себя и вытащить насос.

Снятие бака

В стиральной машине с вертикальной загрузкой белья по особому снимается и барабан. Чтобы до него добраться, необходимо поставить стиралку на днище и убрать верхнюю крышку. Если с первым справится каждый, то для второй процедуры важно ознакомиться с подробной инструкцией.

1. Берем четверть дюймовый ключ и откручиваем винты сзади, удерживающие кабеля и защитный кожух.
2. Снимаем защиту.
3. Свинчиваем фиксаторы, через которые верхняя часть крепится к корпусу.
4. Сдвигаем верхнюю крышку вперед до срабатывания щелчка, говорящего об отжатых защелках.
5. Поднимаем часть, следя за тем, чтобы выступа задней стенки попадали в специальные пазы на крышке.
6. Цепляем удерживающую цепочку в держатели на корпусе и крышке.
7. Отпускаем последнюю назад и удостоверяемся в ее устойчивости.

Теперь приступаем к непосредственному съему внутреннего барабана. Плоской отверткой нажимаем на язычки и убираем с бака крышку. Далее отцепляем дозатор моющего средства и головкой на 7/16 откручиваем крепления у мешалки. На очереди гайка бака, которая после вращения по часовой стрелке и простукивания молотком ослабляется и снимается. Если стоит задача отремонтировать и внешнюю часть барабана, идем дальше:

• находим ведущий вал;
• ослабляем фиксацию и освобождаем вал от приводного узла;
• отвинчиваем крепления на крышке помпы и снимаем ее;
• убираем ранее прицепленную цепочку для удержания верхней крышки;
• плотно закрываем крышку машинки;
• возвращаем в исходное положение один или два винта на задней панели;
• осторожно опускаем автомат на «спинку»;
• открываем крышку сливного насоса;
• отцепляем провод от удерживающего зажима;
• отсоединяем насосный шланг;
• освобождаем сливной насос от удерживающих винтов и снимаем;
• поочередно отцепляем разъемы от конденсатора, привода, электромотора и редуктора;
• снимаем редуктор;
• освобождаем основание бачка от жгута проводов.

Вновь повторяем процедуру с открытием верхней крышки: устанавливаем стиралку в исходное положение, ослабляем задний винт и возвращаемся к внутреннему устройству. Здесь убираем с бака все зафиксированные на нем шланги (трубку датчика воздушного давления, жгут с проводами), отсоединяем подвесы и шаровые опоры. Остается только приложить некоторые усилия и вытащить наружный бак.

Попрактиковавшись со съемом и отсоединением помпы, прессостата и всех уровней бачка, несложно понять принцип разборки и остальных внутренних деталей вертикальной стиралки от Вирпул. Рекомендуется только фиксировать записями или фотографиями все предпринятые действия, чтобы не растеряться при обратной сборке. Помимо аккуратности и последовательности, необходимо помнить и о безопасности – тогда самостоятельный ремонт стиральной машины не вызовет трудностей.

• Поделитесь своим мнением — оставьте комментарий

Фото-инструкция по разборке вертикальной стиральной машины-автомат

Поломке подвержена любая стиральная машина. Вертикальная загрузка, разборка которой возможна в домашних условиях, имеет схожие проблемы с фронтальными моделями. Любой сломанный механизм или деталь техники требует замены. Для этого корпус стиралки нужно разобрать, отыскать неполадку и выполнить ремонт.

Для полной разборки техники нужно достаточно свободного места. Отключите машину от сети и выдвиньте в центр комнаты. Если есть возможность, можно отнести СМА в гараж и там приступить к работе.

Для ремонта любой вертикалки «Аристон», «Вирпул», «Ардо», «Канди» потребуется набор инструментов:

• крестовые и шлицевые отвертки;
• рожковые ключи;
• набор торцевых головок;
• плоскогубцы;
• смазка WD-40.

Также понадобится емкость для сбора воды и сухие тряпки. Чтобы запомнить размещение проводов и контактов, лучше вооружиться фотоаппаратом. Так вы сможете правильно переподключить проводку.

Как проводится разборка вертикальной стиральной машины?

Загляните в инструкцию по эксплуатации стиралки. Обычно там указаны схемы устройства техники. Так вам будет легче ориентироваться в узлах и деталях агрегата. Машины Electrolux, Whirlpool, «Брандт», «Индезит» вертикальной загрузки разбираются примерно одинаково. Отличия могут быть в мелких деталях и креплениях.

Приступайте к ремонту:

• Отключите технику от сети.
• Отодвиньте от стены, чтобы удобно подойти к любой из сторон машинки.
• Первым делом снимите панель управления. Для одних СМА достаточно поддеть защелки в передней части, для других — выкрутить винты сзади или по бокам.

• Поднимите и отложите панель в сторону. Если она мешает, тогда отключите проводку, предварительно сфотографировав расположение контактов.
• За блоком находятся винты крепления крышки.

• Открутите их и уберите крышку. В случае с машинами «Занусси» придется снять боковую панель и ослабить защелку дверцы.
• Демонтируйте заливной клапан. Для этого разожмите хомуты и снимите шланги с посадочных мест. Отключите провода и прижмите защелку, чтобы выдавить клапан.
• Снимите боковые панели СМА, открутив саморезы по бокам.
• Сдвиньте стенки вниз и уберите в сторону.

• Теперь открылся доступ к креплениям передней части. Выкрутите винты, уберите панель.
• Вы получили доступ ко всем узлам. Уберите проводку, которая крепится к баку.

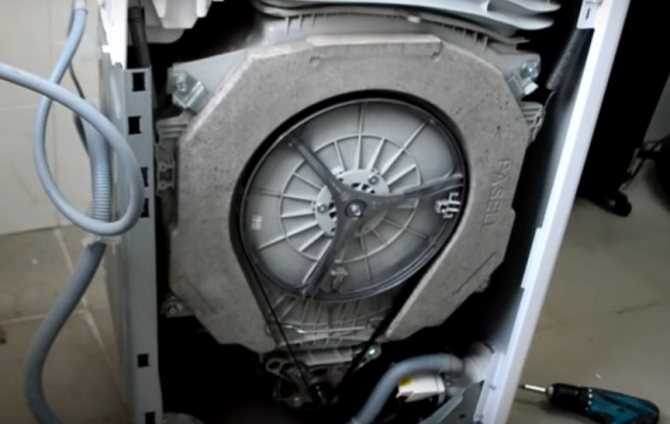

• В большинстве вертикальных стиралок бак не извлекается из корпуса. Поэтому заменять подшипник придется на месте.
• Снимите ремень привода со шкива.
• Отключите проводку ТЭНа. Скрутите гайку и продавите центральный болт внутрь. Достаньте нагреватель из бака.

• Извлеките мотор, вытянув фишки контактов и скрутив крепежные болты.

• Чтобы освободить сливной насос, разожмите хомут патрубка и сливного шланга, снимите их с места. Будьте осторожны, польется вода.
• Насос нужно прокрутить против часовой стрелки либо выкрутить болты.

Как разобрать крышку вертикальной машины? Для этого уложите ее на ровную поверхность и следуйте рекомендациям:

• Уберите порошкоприемник, потянув вверх.

• Прижмите защелку сверху и достаньте кнопку.

• За ней скрываются два болта. Выкрутите их.
• Переверните дверцу, достаньте ручку.
• Отстегните защелки по периметру, разделите две части люка.

Видео поможет справиться с разборкой крышки:

Теперь можно осуществить ремонт или замену неисправных элементов. А заодно и почистить технику от мусора, плесени и грибка, осмотреть детали на коррозию. Запоминайте и фотографируйте правильное расположение составляющих, чтобы удачно собрать машинку после ремонта.

Как снять мешалку со стиральной машины

Уход за одеждой вашей семьи не всегда является универсальной задачей. Некоторые грузы большие и громоздкие, в то время как другие грузы включают хрупкие предметы или одежду со стойкими пятнами, например спортивную форму. Обычно не рекомендуется снимать мешалку с обычной стиральной машины. Однако стиральная машина Whirlpool ^® 2 в 1 со съемной мешалкой позволяет быстро переключаться между мешалкой и крыльчаткой.

Имея крыльчатку и мешалку, вам не нужно приспосабливать свои потребности в стирке к вашему прибору, а ваш прибор может подстраиваться под ваши потребности в стирке. Читайте дальше, чтобы узнать больше о снятии мешалки со стиральной машины.

Можно ли снять мешалку со стиральной машины?

Не рекомендуется снимать мешалку с большинства стиральных машин, а если в вашей стиральной машине есть встроенная мешалка, она необходима для стирки одежды. Его также не нужно снимать, чтобы почистить.

Если вы считаете, что вам может понадобиться снять мешалку или возникла проблема, обратитесь к сертифицированному специалисту.

Имеются ли шайбы со съемными мешалками?

Торговая марка Whirlpool предлагает стиральную машину со съемной мешалкой. Эта первая в отрасли стиральная машина оснащена съемной мешалкой «2 в 1», поэтому вам не придется выбирать между мешалкой и крыльчатой ​​шайбой.

Стиральные машины марки Whirlpool со съемной мешалкой «2 в 1» позволяют настроить любую загрузку белья в соответствии с потребностями вашей семьи. Вы можете легко добавить съемную мешалку 2 в 1 к своей загрузке или так же быстро снять ее и получить дополнительное место для мытья крупногабаритных вещей.

ВТВ5057ЛВ

WTW8127LW

В чем преимущества моечных машин со съемными мешалками?

Как мешалки, так и крыльчатки обладают уникальными преимуществами . Стиральная машина, в которой есть и то, и другое, позволяет вам воспользоваться несколькими режимами стирки и гибкими вариантами загрузки.

Крыльчатки трутся одеждой друг о друга, обеспечивая тщательную и бережную очистку. Как правило, они обеспечивают более короткое время сушки из-за высокой скорости отжима, которая впитывает больше влаги, и они обеспечивают больше места в корзине для стирки для громоздких вещей и упрощают загрузку и выгрузку. Мешалки трутся об одежду, помогая удалить и смыть рыхлые загрязнения, что обычно позволяет сократить время стирки, сохраняя при этом привычную функциональность и дизайн.

Вы можете использовать мешалку для прочных тканей, таких как джинсы, но снимите мешалку для деликатных вещей, таких как свитера, или чтобы освободить место для громоздких вещей.

Как снять мешалку со стиральной машины 2 в 1

Снятие мешалки со стиральной машины Whirlpool ^® 2 в 1 — это простой процесс, который позволяет настроить стиральную машину для стирки деликатных или прочных вещей, больших или обычных нагрузки и многое другое. Прочтите приведенные ниже шаги, чтобы снять и заменить мешалку стиральной машины 2 в 1.

Шаг 1. Сожмите ручку

Чтобы снять мешалку со стиральной машины 2 в 1, сначала нужно нажать на ручку мешалки. Это откроет подпружиненный запорный механизм, который удерживает его на месте.

Шаг 2: Поверните и поднимите

Затем поверните мешалку против часовой стрелки, удерживая ее за ручку, и выньте ее из стиральной машины.

Шаг 3: Обратный процесс

Когда мешалка будет снята, подпружиненный колпачок выдвинется, чтобы предотвратить зацепление или зацепление одежды. Чтобы снова зафиксировать мешалку, просто выполните этот процесс в обратном порядке.

Магазин Whirlpool

^® шайбы

Вы можете выбрать между мешалкой или крыльчаткой в ​​стиральных машинах 2 в 1 со съемной мешалкой марки Whirlpool. Или купите все стиральные машины Whirlpool ^® , включая некоторые модели с интуитивно понятным управлением и удобными функциями, такими как дозатор Load & Go™. Бренд Whirlpool предлагает подходящую стиральную машину, которая наилучшим образом позаботится о вашей семье.

ВТВ4950ХВ

WFW6605MC

ВФВ560ЧВ

WTW5105HC

Подробнее о стиральных машинах Whirlpool

^®

• Как пользоваться стиральной машиной с вертикальной загрузкой: инструкции, особенности и советы

  Узнайте, как пользоваться стиральной машиной с вертикальной загрузкой, из этого руководства от Whirlpool. Мы покажем вам, как использовать инновационные функции, доступные в моделях с верхней загрузкой.

• Стиральные машины с фронтальной загрузкой и с вертикальной загрузкой: что лучше?

  Узнайте о различиях между стиральными машинами с вертикальной и фронтальной загрузкой. Наш гид поможет вам решить, какой тип стиральной машины лучше всего подходит для вашего дома.

• Мешалка

  или шайба рабочего колеса: что лучше?

  Мешалки крутятся, трутся об одежду, помогая очистить ее. Импеллеры трутся одеждой друг о друга, помогая очистить ее. Сравните шайбы мешалки и крыльчатки.

домашнее сердцебиение

Готовы узнать больше советов, домашних советов и руководств по технике?

Просмотреть все статьи

Была ли эта статья полезной? Передайте на

Как разобрать стиральную машину Вирпул с вертикальной загрузкой

Не ремонтируйте стиральную машину Вирпул без предварительной ее разборки, особенно если поломка произошла с двигателем, помпой или электроникой. Нужно знать, с чего начать и чем закончить, какие средства использовать и как не усугубить ситуацию. С фронтальными машинами будет проще, так как в интернете много текстовой информации и видео с подробными инструкциями. А вот обладателям других стиральных машин волноваться не стоит – наша статья поможет вам разобраться. Главное не экспериментировать и строго следовать заданному алгоритму.

Подготовительный этап

Чтобы правильно разобрать стиральную машину Вирпул с вертикальной загрузкой и добраться до помпы, мотора или прессостата, достаточно выполнить несколько действий. В первую очередь следует провести подготовительные работы, иначе велик риск затопить соседей, получить удар током или окончательно испортить машину. Речь идет о необходимости не забывать о следующих моментах:

• отключить машину от электрической сети, перекрыть воду и отключить от канализации;
• скрутить соединительные шланги и электрический провод, закрепив их на корпусе в специальных пазах;
• для обеспечения свободного доступа к стиральной машине со всех сторон, для чего желательно отодвинуть агрегат от стены или перенести в пустующее помещение;
• подготовить емкость для сбора сливаемой воды;
• расстелите как можно больше тряпок вокруг машины и под ней.

Важно! Будьте готовы к тому, что в стиральной машине всегда есть вода, которую перед ремонтом необходимо слить на пол.

Теперь осталось заранее найти все необходимые для разбора инструменты. К ним относятся шпатель, набор отверток, пассатижи, пассатижи, круглогубцы, набор торцевых головок и гаечные ключи. Используйте изоляционную ленту, перчатки и запасные зажимы. В работе поможет подробное знакомство с техническим руководством пользователя существующей модели Virpul. Только после этого можно приступать к разборке устройства.

Снимите реле давления и панель управления

Дальнейшая последовательность действий зависит от конечной цели. Если вам нужно снять прессостат или панель управления, то отправной точкой будет верхняя точка машины. Пошаговые инструкции выглядят следующим образом.

1. Осторожно вставьте шпатель под приборную панель и поднимите его, чтобы выдавить два пружинных зажима.
2. Медленно потяните деталь на себя.
3. Осматриваем открытые переключатели и кран подачи воды. При замене электронной платы необходимо помнить о расположении разъемов и подводящих проводов.
4. Отсоединяем жилы и силовой кабель (для удобного расцепления клемм и скоб лучше использовать плоскую отвертку или пассатижи).
5. Снимаем трубку датчика уровня воды.
6. Откручиваем подходящей головкой или ключом два винта крепления.
7. Вынимаем центральный модуль управления.

Теперь осталось расправить группу проводов и окончательно снять приборную панель. Чтобы в дальнейшем не запутаться при обратной сборке, рекомендуется сфотографировать соединения и разъемы или позаботиться об их маркировке фломастером или изолентой. Чтобы еще глубже проникнуть в стиральную машину Whirlpool, вам придется продолжить начатые манипуляции.

Насос и двигатель

Если конечной точкой является насос, пусковой конденсатор или двигатель, демонтаж начинается с нижней части корпуса. Для удобства и лучшего обзора машина размещена «сзади». Здесь важно не испортить электронную плату и не вызвать короткое замыкание, следствием которого может стать попадание остатков воды в машину. Поэтому сначала сливаем остатки через сливной фильтр, а также сливаем секции дозатора в порошкоприемник. Далее действуйте согласно следующей инструкции:

• отжать фиксатор в месте соединения и отсоединить сливной шланг;
• фиксируем изолентой крышку, скрепив ее с корпусом машинки;
• медленно опустите машину на заднюю стенку;
• взять головку на 5/16 и открутить винты удерживающие приводной ремень;
• снять защитный кожух;
• отсоедините разъем, подключенный к электродвигателю;
• снять приводной ремень;
• подбираем головку 1/2 и ослабляем опоры двигателя;
• выньте двигатель.

Для обеспечения доступа к насосу снимите левую стенку корпуса и осмотрите сливную камеру. После отсоедините шланги, патрубки и ослабьте хомуты на насосе. Остается только потянуть деталь на себя и вытащить помпу.

Снятие бака

В стиральной машине с вертикальной загрузкой белья барабан также снимается особым образом. Чтобы добраться до него, нужно поставить шайбу на дно и снять верхнюю крышку. Если с первой справится каждый, то для второй процедуры важно прочитать подробную инструкцию.

1. Берем ключ на четверть дюйма и откручиваем сзади винты, которые держат кабель и защитный кожух.
2. Снять защиту.
3. Прикручиваем хомуты, через которые верхняя часть крепится к корпусу.
4. Сдвиньте верхнюю крышку вперед до щелчка, говорящего об освобожденных защелках.
5. Поднимаем деталь, следя за тем, чтобы выступы задней стенки попали в специальные пазы на крышке.
6. Цепляем удерживающую цепочку за держатели на корпусе и крышке.
7. Освобождаем последнюю спинку и убеждаемся в ее устойчивости.

Теперь приступаем к непосредственному снятию внутреннего барабана. Плоской отверткой надавливаем на выступы и снимаем крышку с бака. Далее отцепляем дозатор моющих средств и откручиваем крепления у смесителя головкой 7/16. Следующим шагом является гайка бака, которая после поворота по часовой стрелке и постукивания молотком ослабляется и снимается. Если стоит задача отремонтировать внешнюю часть барабана, идем дальше:

• найти приводной вал;
• ослабить фиксацию и освободить вал от узла привода;
• открутить крепления на крышке помпы и снять ее;
• снимите ранее прикрепленную цепочку для удержания верхней крышки;
• плотно закрыть крышку машины;
• вернуть в исходное положение один или два винта на задней панели;
• осторожно опустить машину «назад»;
• открыть крышку сливного насоса;
• отсоединяем провод от удерживающего зажима;
• отсоединить шланг насоса;
• сливной насос освобождаем от крепежных винтов и снимаем;
• поочередно отсоединить разъемы от конденсатора, привода, электродвигателя и редуктора;
• снять коробку передач;
• освобождаем основание бака от жгута проводов.
