3 надежных способа проверить трансформатор на исправность

Иногда при работе СВЧ печи раздаётся излишний шум, разогревается корпус и из него доносится запах гари. В этом случае высока вероятность того, что возникли определённые проблемы с преобразователем напряжения. И чтобы в этом убедится необходимо выявить его исправность.

Содержание статьи

• Как проверить трансформатор СВЧ печки на исправность
• Проверить трансформатор самостоятельно
  • Безопасная диагностика: как проверить трансформатор микроволновки мультиметром
  • Проверка под напряжением
  • Обратная проверка
• Меры предосторожности во время проверки трансформатора микроволновки на работоспособность

Как проверить трансформатор СВЧ печки на исправность

Исправность преобразователя проверяют путём определения вольтажа на обмотках. Но с деталями, в которых присутствует большой вольтаж, этот метод недопустим. Всё дело в том, что на вторичной катушке вольтаж достигает опасных 2 кВ. Именно поэтому производители этой техники советуют проверять целостность преобразователя путём замера сопротивления дросселя.

Его целостность можно определить и другим способом. Суть заключается в том, что проверяют ток на холостом ходу. Для этого отключают провода, которые подходят к устройству, и извлекают его из корпуса. Параллельно с этим на первую катушку устанавливают амперметр. Через него подают питание.

Важно! Если преобразователь исправлен, на индикаторе тестера будут высвечиваться следующие данные, на работающей детали ток в холостом режиме будет находиться в диапазоне от 0,3 до 0,5 А. Если, цифры будут выше, то, скорее всего, трансформатор неисправен.

Проверить трансформатор самостоятельно

Выявить его работоспособность можно двумя способами – безопасным и под напряжением. Об этом ниже.

Безопасная диагностика: как проверить трансформатор микроволновки мультиметром

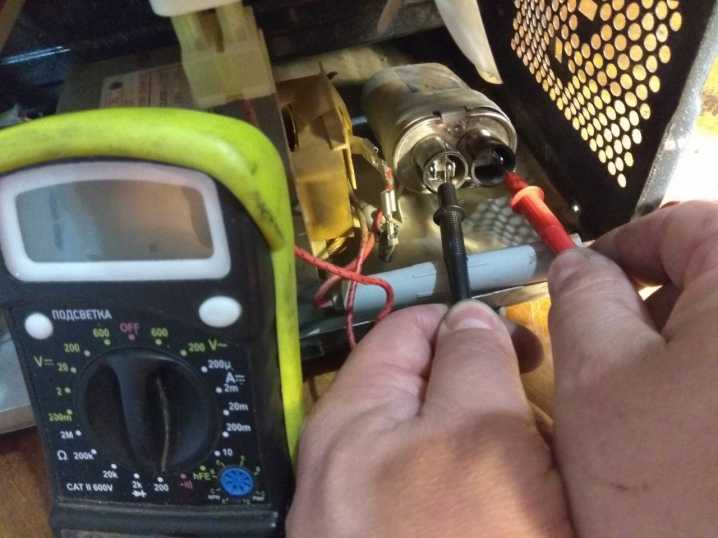

Безопасное исследование выполняют с помощью тестера (мультиметра). Суть исследования – это поиск каких-либо неполадок. Последовательность действий выглядит следующим образом:

1. Прибор настраивают для проведения измерения, установив необходимые пределы измерений.
2. После этого проверяют сопротивление катушек – первичной и вторичной.

Важно! Перед проведением замеров преобразователь должен быть извлечён из корпуса.

Если на панели тестера появляется цифра «1», произошёл разрыв. При наличии замкнутой цепи на первой катушке на индикаторе должно быть значение порядка 4 – 4,5 Ом, на накальной катушке 3,5–8 Ом, на высоковольтной 140–350 Ом. Мультиметр настраивают на диапазон измерений в пределах 200 Ом. При проведении замеров, результаты не должны выходить за показанные пределы.

Важно! Если измерения вышли за указанные пределы, то, скорее всего, произошло замыкание между витками обмотки.

Целесообразно учитывать погрешность измерительного прибора. Для того чтобы проверить состояние устройства, нет нужды отдавать печь в сервисный центр. Если у пользователя имеются знания основ электротехники, то он сможет протестировать параметры напряжения.

Проверка под напряжением

Если проведена проверка замыкания, но изделие всё равно не работает в штатном режиме, то имеет смысл определить состояние вторичного дросселя.

Внимание! Это опасный процесс, и, выполняя работу, необходимо соблюдать меры безопасности.

Алгоритм проверки устройства под током выглядит следующим образом:

1. На изделие подают 220 В.
2. Используя прибор, который позволяет проводить работы от 2 кВ, проверяют напряжение на выходах обмоток.

Вольтаж на накальной катушке должен лежать в пределах 3 кВ, на высоковольтной – 2 кВ.

Обратная проверка

Такой способ проверки трансформатора, наверное, самый простой. На вторичную обмотку подают 220 В, с первичной будет снято 24 В. В том случае, если на первичную обмотку подать 12 В, то на вторичной потенциал достигнет 109 В.

Если в холостом режиме работы происходит нагрев устройства, то, скорее всего, произошло замыкание между витками обмотки. Если оно греется во время работы, а при отключении он перестаёт нагреваться, то необходимо искать неполадки дальше.

Меры предосторожности во время проверки трансформатора микроволновки на работоспособность

При выполнении замеров можно получить удар током. Причём его последствия непредсказуемы. Соблюдая простые правила можно избежать подобной неприятности:

• При определении данных на работающей печи недопустимо касаться деталей, установленных в печи.
• Для проведения измерений на тестере установите так называемые зажимы – крокодилы и подключайтесь к цепям с их помощью.

Если возникает необходимость прикосновения к деталям, проделайте следующие манипуляции, которые позволят избежать удара от конденсатора:

1. отключите изделие из сети;
2. перемкните выводы магнетрона на корпус печи.

В штатной схеме СВЧ – печи предусмотрено наличие резистора, который принимает на себя разряд ёмкости, но и он не может полностью исключить опасность поражения током. Резистор может перегореть. В этом случае удар тока может привести к летальному исходу. Будьте осторожны!

Проверка высоковольтного трансформатора СВЧ печи

Если микроволновая печь сильно гудит, издает сладковатый запах горелой обмотки, не греет. Все эти признаки говорят о том что возможно неисправен высоковольтный (повышающий) трансформатор.
В таком случае его необходимо проверить и при необходимости провести ремонт микроволновки.

В этой статье мы произведем диагностику высоковольтного трансформатора микроволновой печи а также рассмотрим причины выхода из строя этого компонента.

Внимание!
Микроволновая печь способна поразить вас электрическим током
(напряжение до 5 киловольт) даже если она отключена от сети

Мы настоятельно рекомендуем обращаться за помощью к специалистам если вы не уверены в своих знаниях относительно мер техники безопасности при работе с электроприборами.

Трансформаторы в микроволновых печах могут отличатся: конфигурацией крепления к шасси, размерами, мощностью, классом, напряжением на выходе и сопротивлением обмоток.

Выходу из строя этого компонента могут способствовать скачки напряжения сети 220В, большая нагрузка, короткое замыкание проходного конденсатора магнетрона, брак производства.

Схема высоковольтного трансформатора СВЧ печи

Итак приступим.

Берем микроволновую печь с подозрением на неисправность трансформатора (печь сильно гудит, дымит, не нагревает продукты).

Откручиваем винты, снимаем кожух.

Обнаруживаем высоковольтный трансформатор.

Важно помнить что высоковольтный конденсатор в СВЧ печке может держать около 4000 Вольт на протяжении нескольких минут, а если в нем оборван резистор на 10 Мом, (который служит для разрядки) то опасный заряд может держаться на протяжении довольно длительного времени. По этому перед началом проверки конденсатор желательно разрядить, например отверткой на корпус либо замкнув контакты между собой пассатижами.

Добрались до трансформатора, будем проверять, для этого нам понадобится мультиметр и пассатижи.

Итак, проверяем первичную обмотку.
Аккуратно снимаем клеммы с выводов первичной обмотки трансформатора.

Ставим предел измерений на мультиметре 200 Ом.

Производим измерения.
Сопротивление обмотки как правило варьируется от 2 Ом до 4.5 Ом (зависит от класса трансформатора и от сечения провода обмотки). Если меньше двух или больше четырех с половиной Ом скорее всего проблема в первичной обмотке. Также при измерениях не стоит забывать про погрешность мультиметра. Для того чтобы узнать погрешность замкните щупы мультиметра на несколько секунд на пределе 200 Ом.

В нашем случае с первичной обмоткой все в порядке.

Переходим к следующей фазе измерений.
Меряем вторичную обмотку, предел прибора 2 кОм

Снимаем клеммы с одного вывода вторичной обмотки, вторым выводом является корпус трансформатора (так как корпус соединен болтами с шасси микроволновки, то можно звонить на корпус печи). Сопротивление вторичной обмотки может варьироваться от 140 Ом до 350 Ом (опять таки как говорилось ранее это зависит от класса и сечения обмотки) если показания превышают 350 Ом или же менее 140 Ом это говорит о том что скорее всего присутствует межвитковое замыкание вторичной обмотки.

Теперь проверим накальную обмотку, предел измерений 200 Ом.
Отсоединяем клеммы от магнетрона, и замеряем прибором выводы. Сопротивление накальной обмотки колеблется от 3.5 до 8 Ом.

Бывает так что прибор показывает сопротивление всех обмоток в пределах нормы а трансформатор все равно работает плохо, это происходит в том случае когда обмотка подгорела лишь слегка и проявляет себя только при нагрузке, в таком случае лучше всего подкинуть заведомо исправный высоковольтный трансформатор.

Также следует проверить поступает ли на трансформатор 220 вольт.
Для этого необходимо подсоединить мультиметр к клеммам которые подходят на первичную обмотку  высоковольтного трансформатора включить микроволновку в сеть 220В и запустить программу подогрева микроволнами.

Удачи в ремонте!

Если вы не уверенны в своих познаниях в области электротехники, можете обратиться к нам чтобы вызвать мастера по ремонту микроволновок в Киеве. Приемлемые цены и качество гарантируем.

Как проверить трансформатор мультиметром? Инструкция

Часто необходимо заранее ознакомиться с вопросом, как проверить трансформатор. Ведь если он сломается или будет работать нестабильно, найти причину выхода оборудования из строя будет сложно. Это простое электрическое устройство можно диагностировать с помощью обычного мультиметра. Рассмотрим, как это сделать.

Что это за оборудование?

Как проверить трансформатор, если мы не знаем его конструкции? Рассмотрим принцип работы и разнообразие несложного оборудования. Магнитопровод намотан медными проводами определенного сечения так, чтобы остались выводы для питающей обмотки и вторичного провода.

Энергия передается на вторичную обмотку бесконтактным способом. Здесь почти понятно, как проверить трансформатор. Аналогично вызывается омметром обычная индуктивность. Витки образуют сопротивление, которое можно измерить. Однако такой метод применим, когда известно заданное значение. Ведь сопротивление может меняться в большей или меньшей степени в результате нагрева. Это называется межвитковым замыканием.

Такое устройство больше не будет выдавать эталонное напряжение и ток. Омметр покажет только обрыв цепи или полное короткое замыкание. Для дополнительной диагностики используется тест на короткое замыкание тем же омметром. Как проверить трансформатор, не зная выводов обмоток?

Определяется толщиной отходящих проводов. Если трансформатор понижается, подводящие провода будут толще фидеров. И соответственно наоборот: вводной провод толще. Если две обмотки выводные, то толщина может быть одинаковая, об этом следует помнить. Вернейший способ посмотреть маркировку и узнать технические характеристики оборудования.

Виды

Трансформаторы подразделяются на следующие группы:

• Уменьшение и увеличение.
• Power чаще используется для снижения напряжения питания.
• Трансформаторы тока для подачи потребителю постоянного значения тока и поддержания его в заданном диапазоне.
• Однофазные и многофазные.
• Сварочные работы.
• Импульсный.

В зависимости от назначения оборудования меняется и принцип подхода к вопросу, как проверить обмотки трансформатора. Мультиметр может прозвонить только небольшие устройства. Силовые машины уже требуют другого подхода к диагностике неисправностей.

Позвонковый метод

Метод диагностики омметром поможет в вопросе, как проверить силовой трансформатор. Сопротивление между выводами одной обмотки начинает прозваниваться. Это обеспечивает целостность проводника. Перед этим проводится осмотр кузова на отсутствие отложений, в результате нагрева оборудования.

Далее измерьте текущие значения в Омах и сравните их с паспортными значениями. При их отсутствии потребуется дополнительная диагностика напряжения. Каждую клемму рекомендуется называть относительно металлического корпуса устройства, куда подключается заземляющее соединение.

Перед проведением измерений все концы трансформатора должны быть отключены. Рекомендуется отключать их от цепи для их же безопасности. Также проверьте наличие электронной схемы, которая часто присутствует в современных силовых моделях. Его также следует разлить по бутылкам перед проверкой.

Бесконечное сопротивление говорит о полной изоляции. Ценности в несколько килограммов уже вызывают подозрения на поломку по делу. Также это может быть связано с скопившейся грязью, пылью или влагой в воздушных зазорах устройства.

Под напряжением

Испытания с подаваемым питанием проводятся, когда возникает вопрос о том, как проверить трансформатор на межвитковое замыкание. Если мы знаем значение напряжения питания устройства, для которого предназначен трансформатор, то измеряем вольтметром обороты холостого хода. То есть подводящие провода находятся в воздухе.

Если значение напряжения отличается от номинального, то делаются выводы о межвитковом замыкании в обмотках. Если в процессе работы устройство треснуло или заискрило, такой трансформатор лучше сразу выключить. Он неисправен. Допустимые отклонения в измерениях:

• Для значений напряжения может отличаться на 20%.
• По стойкости нормой является разброс значений 50% от паспортных значений.

Измерение амперметра

Давайте посмотрим, как проверить трансформатор тока. Включается в цепочку: штатная или реально изготовленная. Важно, чтобы текущее значение было не меньше номинального. Измерения амперметром производятся в первичной цепи и во вторичной цепи.

Ток в первичной цепи сравнивается с показаниями вторичной обмотки. Точнее, первые значения делятся на измеренные во вторичной обмотке. Коэффициент трансформации следует взять из справочника и сравнить с полученными расчетами. Результаты должны быть одинаковыми.

Трансформатор тока не может быть измерен на холостом ходу. На вторичной обмотке в этом случае может образоваться слишком высокое напряжение, способное повредить изоляцию. Также соблюдайте полярность подключения, что повлияет на работу всей подключаемой цепи.

Типичные неисправности

Перед проверкой трансформатора СВЧ приведем частые виды поломок, устраняемые без мультиметра. Часто блоки питания выходят из строя из-за короткого замыкания. Его устанавливают путем осмотра печатных плат, разъемов, соединений. Реже встречаются механические повреждения корпуса трансформатора и его сердечника.

Механический износ клеммных соединений трансформатора происходит на движущихся машинах. Большие питающие обмотки требуют постоянного охлаждения. При его отсутствии возможны перегрев и оплавление изоляции.

ТДКС

Разберемся, как проверить импульсный трансформатор. Только целостность обмоток можно установить омметром. Работоспособность устройства устанавливается при включении в цепь, где задействованы конденсатор, нагрузка и звуковой генератор.

На первичной обмотке запускается импульсный сигнал в диапазоне от 20 до 100 кГц. На вторичной обмотке производятся замеры осциллографом. Установить наличие искажений пульса. При их отсутствии делают выводы о исправном устройстве.

Искажения осциллограммы говорят об испорченных обмотках. Самостоятельно ремонтировать такие устройства не рекомендуется. Они устанавливаются в лаборатории. Существуют и другие схемы проверки импульсных трансформаторов, где исследуется наличие резонанса на обмотках. Его отсутствие свидетельствует о неисправном устройстве.

Также можно сравнить форму импульсов, подаваемых на первичную обмотку и выходных со вторичной обмотки. Отклонение формы также свидетельствует о неисправности трансформатора.

Несколько обмоток

Для измерения сопротивления освобождаются концы электрических соединений. Выберите любой выход и измерьте все сопротивления относительно других. Рекомендуется записать значения и отметить отмеченные концы.

Так мы можем определить тип соединения обмотки: со средними выводами, без них, с общей точкой соединения. Чаще встречаются с раздельным подключением обмоток. Измерение может производиться только с одним из всех проводов.

Если есть общая точка, то сопротивление будет измеряться между всеми доступными проводниками. Две обмотки со средним выводом будут иметь значения только между тремя проводами. Несколько выводов встречаются в трансформаторах, предназначенных для работы в нескольких сетях, рассчитанных на 110 или 220 вольт.

Нюансы диагностики

Гул при работе трансформатора это нормально, если это конкретный прибор. Только искрение и треск указывают на неисправность. Зачастую нагрев обмоток является нормальной работой трансформатора. Чаще это наблюдается в опускающих устройствах.

При вибрации корпуса трансформатора может возникнуть резонанс.
