Как проверить компрессор холодильника своими руками

Подробности

Автор: evgenij

Категория: Ремонт холодильника своими руками

Просмотров: 94647

Как проверить на работоспособность компрессор для холодильника

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант»  «Данфос», «АСС». Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями. Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки — сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Как проверить компрессор холодильника (Видео)

Сопротивление обмоток компрессора холодильника Danfoss (Дэнфосс)

В этой таблице вы узнаете номиналы обмоток для двигателя Danfoss (Дэнфос). Обращаю ваше внимание, на то что с 1 июня 2011 года фирма «Danfoss» была куплена, другой фирмой и эти ребята дали новое название своей продукции, короче говоря, это теперь моторы под названием «Secop», так же есть моторы Атлант, которые выпускаются по лицензии Секопа. Ещё, многие уверены, что сопротивление пусковой обмотки, всегда больше, чем пусковой, так вот в Дэнфосах это правило, часто не действует

Сопротивление обмоток компрессора холодильника Атлант

В этой таблице присутствуют двигателя не только белорусской разработки, но и моторы, которые выпускаются по лицензии бренда Дэнфос. Немножко о слабых местах. Сам движок у Атланта сравнительно не плохого качества, но клапан слабенький и очень плохо относится к некачественному фреону, я имею ввиду R12^а и R134^а, в общем заправку надо делать осторожно, часто залипает клапан. Ещё этот производитель умудрился влепить в некоторые моторы алюминиевую обмотку, чего правда не скрывает, мотивирует это тем, что мол теплопроводность лучше. Я лично не могу судить о теплопроводности, но горят они значительно быстрее, чем к примеру такие же но фирмы Секоп

Таблица сопротивления рабочей и пусковой обмотки для двигателя Атлант

мотор компрессор	рабочая обмотка	пусковая
CKHA61H50	43.35	43,25
CKHA68H50	33,41	37,58
CKHA72H50	28,35	34,98
CKHA81H50	28,65	34,47
CKHA96H50	26,33	35,72
CKHA101H50	19,00	21,20
TLX4 KK.3	61,00	19,00
TLX4. 8 KK.3	46,00	22,00
TLX5.7 KK.3	37,00	21,00
TLX6.5 KK.3	30.00	15,00
TLX7.5 KK.3	29,00	30,00
TLX8.7 KK.3	19,00	13,00
TLY4 KK.3	48,06	15,69
TLY4.8 KK.3	38,25	17,65
TLY5.7 KK.3	34,33	20,60
TLY6.5 KK.3	27,75	24,62
TLY7.5 KK.3	23,24	20,69
TLY8.7 KK.3	17,06	14,42

Сопротивление обмоток компрессора АСС

Когда-то была чисто итальянская фирма, сейчас есть заводы в Австрии, Китае и в Италии, может где-то еще есть, честно говоря, я этого не знаю. Эти моторы ставят часто на Electrolux, Zanussi, видел на Snaige и других брендах. Мне как мастеру этот компрессор, даже нравится, в отличие от Атланта, на некачественный фреон или хладон, реагирует не так сильно. Клапана, да можно сказать и сам компрессор, сделан качественно и обмотки, сравнительно, не сильно бояться перенапряжение. В общем, пользуюсь этими двигателями, довольно часто, нарекания бывают редко

Сопротивление обмоток компрессора АСС

Когда-то была чисто итальянская фирма, сейчас есть заводы в Австрии, Китае и в Италии, может где-то еще есть, честно говоря, я этого не знаю. Эти моторы ставят часто на Electrolux, Zanussi, видел на Snaige и других брендах. Мне как мастеру этот компрессор, даже нравится, в отличие от Атланта, на некачественный фреон или хладон, реагирует не так сильно. Клапана, да можно сказать и сам компрессор, сделан качественно и обмотки, сравнительно, не сильно бояться перенапряжение. В общем, пользуюсь этими двигателями, довольно часто, нарекания бывают редко

Добавить комментарий

Как проверить компрессор на холодильнике с помощью мультиметра, тестера, манометра

Холодильник состоит из множества частей, но основным элементом является компрессор. От его исправности зависит качество работы этой бытовой техники. Когда холодильник не работает, в первую очередь, необходимо проверять компрессор. При этом необязательно сразу отправляться в сервисный центр, так как выполнить работы можно и в домашних условиях. Как именно проверить исправность компрессора, рассмотрим далее.

Содержание:

1. Как устроен компрессор?
2. Проверка при помощи мультиметра (тестера): пошаговая инструкция
3. Проверка с помощью манометра
4. Проверка тока
5. Видео-инструкция, как проверить компрессор холодильника

Как устроен компрессор?

Повернув холодильник, с обратной стороны мы увидим кожух, который является защитным элементом для компрессора. Сам агрегат находится внутри кожуха – он зафиксирован в подвешенном состоянии. Компрессор в обязательном порядке был покрыт специальным маслом.

Устройство бытовых холодильников практически не отличается во всех моделях, причем как старых, так и новых. Компрессор представляет собой поршневой электромотор, реле, рабочую и пусковую обмотку. Работоспособность агрегата зависит от переменного тока. Если вы не сталкивались с электромоторами, то лучшим сравнением будет двигатель из машины с одним цилиндром.

Холодильник работает по такой схеме: низкая температура внутри образуется за счет хладагента, который находится в парообразном состоянии. За счет компрессии (давления) от работы электромотора хладагент оседает в специальную емкость и превращается в жидкость.

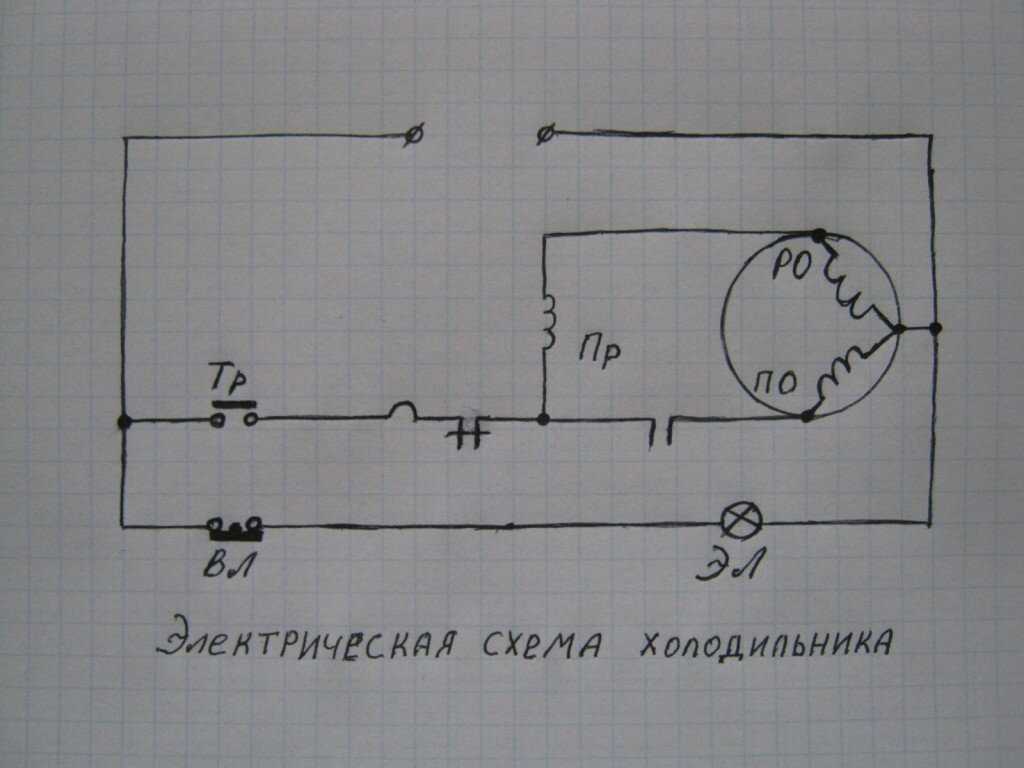

Обратите внимание на схему компрессора холодильника:

Разумеется, что если мотор не работает, то и вся система не будет функционировать. Из корпуса агрегата идет три вывода. Даже не вскрывая кожух, вы увидите торчащие штыки, которые образуют в нижней части треугольник:

• Первый вывод является общим;
• Второй идет от рабочей обмотки;
• Третий идет от пусковой обмотки.

В самых последних моделях помимо вышеперечисленных элементов может быть установлена «коробка передач», которая регулирует скорость работы электромотора.

Проверка при помощи мультиметра (тестера): пошаговая инструкция

Чтобы проверить компрессор, используя мультиметр (тестер), выполните следующие действия:

1. Демонтируется кожух, а затем извлекается оттуда сам агрегат. Нам необходимо снять реле – его держит защитная крышка.

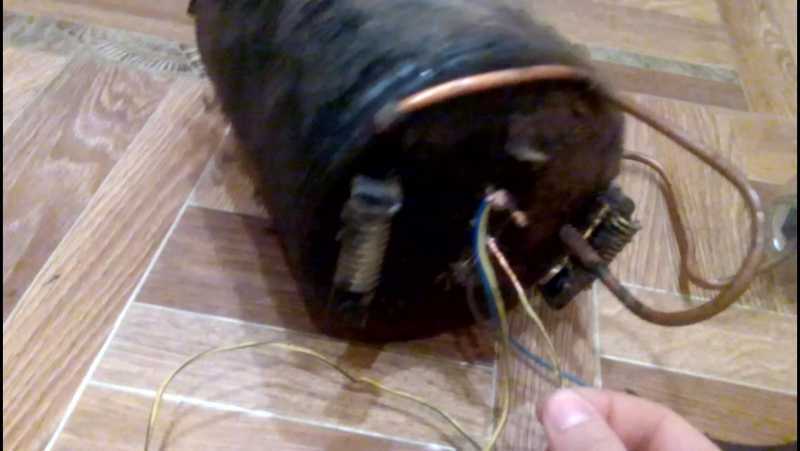

2. Сопротивление замеряется при помощи проходных контактов тестером. Если компрессор из холодильника работает исправно, то между левым и верхним контактами должно быть сопротивление 20 Ом, между верхним правым – около 15, самый большой показатель сопротивления должен быть между левым и правым – 30 Ом.
3. Если мультиметр выдает другие показатели, то агрегат работает неисправно. В зависимости от модели холодильника и самого электромотора показатели могут быть другими, но цифры не меняются больше чем на 5 Ом.
4. Далее следует проверить сопротивление между кожухом и проходными проводами. Один щуп тестера следует подключить к одному из штуцеров (нужно выбрать медную часть), а второй – к проходным контактам. В случае, когда агрегат исправен, мультиметр будет показывать на дисплее обрыв. Если же вместо этого появляется сопротивление, значит, в моторе присутствуют серьезные неисправности.

В следующей статье вы подробнее узнаете о том, как пользоваться мультиметром.

Читайте также:

• Почему гудит холодильник? Что делать и как снизить шум своими руками?
•  Почему холодильник не отключается и продолжает постоянно работать? Обзор всех возможных причин.
•  Устройство и принцип работы холодильника: https://sovetexpert.ru/princip-raboty-xolodilnika.html

Проверка с помощью манометра

Допустим, что проверка не показала дефектов, но холодильник не работает. В этом случае понадобиться манометр, с помощью которого можно измерить давление. Необходимо подключить шланг с отводом (имитатор) к нагнетающему штуцеру и снять показания при запущенном компрессоре. Если на дисплее показатель составляет 6 атмосфер, при этом цифра растет, то холодильник работает исправно.

Если у вас дома оказался старый, но при этом рабочий холодильник, то из него можно взять электромотор. Реле на старых моделях быстро выходит из строя, но можно подключить компрессор и без него, то есть напрямую. Для этого придется соединить обмотки.

Внимание! Эта работа опасна, так как она может не только испортить приборы, но и нанести вред вашему здоровью. Выполнять подключение без регулирующего элемента стоит только в том случае, если этой работой занимается опытный ремонтник.

Проверка тока

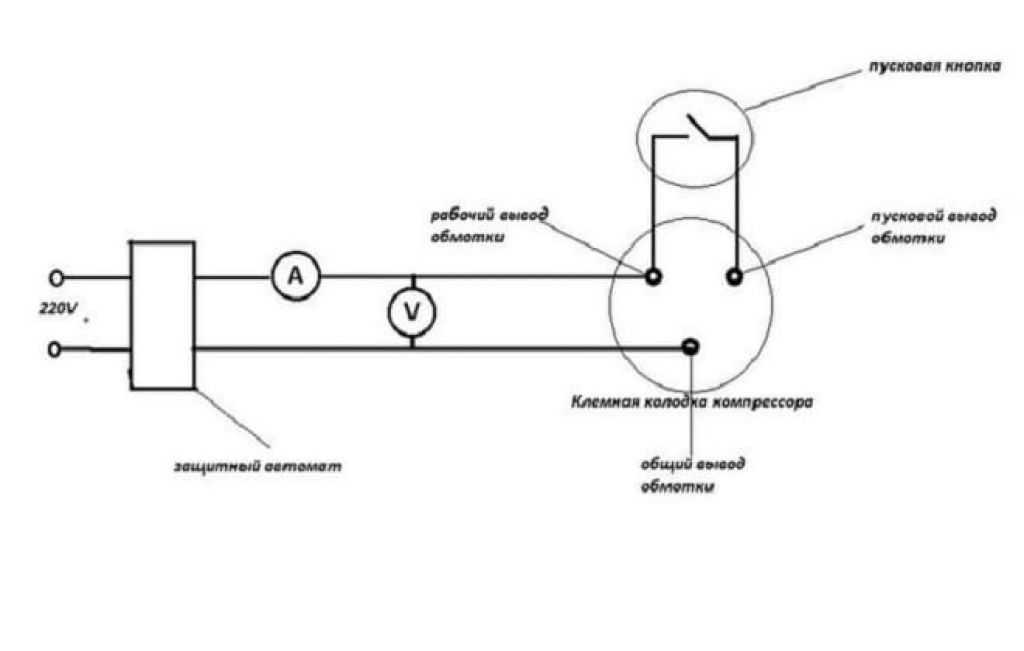

Также рекомендуется проверить, доходит ли ток до электродвигателя. В этом случае понадобится рабочее реле. Лучше взять новое устройство, которое до этого было протестировано.

Реле необходимо подсоединить к компрессору и запустить его. Здесь нам опять поможет тестер, только в этом случае он должен быть с клещами. Необходимо взять один из сетевых проводов и зажать клещами. Если на дисплее 1,3 A, а мощность вашего электромотора составляет 140 Вт, то ток проходит исправно. При меньшей мощности сила тока тоже должна быть меньше. К примеру, при замере двигателя на 120 Вт, показатель на мультиметре должен составлять 1,1-1,2 A.

Чаще всего в агрегате из строя выходит именно реле, поэтому в первую очередь нужно протестировать этот элемент. В этом случае применяется тот же метод, что и при проверке компрессора холодильника мультиметром.

Видео-инструкция, как проверить компрессор холодильника

Знать, как проверить компрессор на холодильнике в теории – это хорошо, но также нужно видеть сам процесс. Для этого просмотрите это видео, где мастер подробно описывает проверку холодильника тестером и другими способами.

Теперь вы знаете, как проверить компрессор холодильники самостоятельно. У вас получится выполнить эту работу, если вы уже сталкивались с ремонтом электротехники и умеете пользоваться мультиметром. Не стоит браться за тестирование в том случае, если это ваш первый опыт. Правильным решением будет вызов профессионала, особенно если на холодильник действует гарантия.

Холодильник не охлаждает? Вот что нужно проверить (и как это исправить)

Средний срок службы холодильника – 17 лет. Вы когда-нибудь обнаруживали, что ваш холодильник не охлаждает? Это печальная ситуация, когда одна из ваших самых необходимых бытовых приборов не работает. Вы рискуете испортить еду внутри и в конечном итоге создать беспорядок в своем доме.

Однако у бытовой техники обычно возникают проблемы. Без паники — все можно исправить!

Это руководство поможет вам вернуть холодильник в нужное русло. В нем обсуждаются критические части, которые необходимо проверить, и способы их исправления. Может быть несколько вещей, которые не работают должным образом.

Хотите знать, что делать дальше? Вот шаги, которые нужно предпринять, если вы столкнулись с неисправным холодильником.

1. Проверьте вилку питания

Вероятно, вилка питания не работает должным образом. Электричество – это то, что держится на каждом домашнем приборе. Тщательное изучение вашей системы питания должно быть приоритетом.

Прежде чем думать о вызове техника, проверьте, правильно ли работает система питания. Без электропитания компрессор вашего холодильника не может работать. Эффект от этого? Еда не останется холодной.

Плохой контакт или неисправная розетка могут быть причиной того, что все ненормально нагревается. Почините вилку или кабель питания, чтобы не заполнять мусорное ведро, и, вероятно, чаще посещайте бакалейщика.

2. Отрегулируйте термостат

Неисправный или неправильно установленный термостат может быть причиной того, что ваш холодильник не работает. При очистке или обработке ингредиентов возможно вмешательство в работу термостата. Ремонт термостата должен быть простым, если он не поврежден.

Возможно, температура вашего термостата была выше средней. Многие модели холодильников имеют ручки для повышения или понижения температуры. Если ручка дернется, это может повысить температуру вашего холодильника, снизив охлаждающий эффект.

Все, что вам нужно сделать, это вернуть настройки термостата в нормальное состояние, и он возобновит оптимальную работу.

3. Очистка внутренних вентиляционных отверстий

Причиной простоя вашего холодильника может быть отсутствие надлежащей циркуляции воздуха. Движение воздуха жизненно важно в процессе охлаждения холодильника. Воздух должен свободно поступать в отсеки и обратно к компрессору, а все, кроме этого, — фарс.

Найдите вентиляционные отверстия в морозильной и холодильной камерах и удалите все, что может их блокировать. Никакие продукты не должны блокировать вентиляционные отверстия. Всегда старайтесь очищать вентиляционные отверстия для максимального охлаждения и оптимальной производительности.

Очистите вентиляционные отверстия морозильной камеры, чтобы в холодильную секцию поступал более холодный воздух. Если в вашей модели холодильника есть эти вентиляционные отверстия, вы можете очистить их, чтобы обеспечить поступление более холодного воздуха.

4. Проверьте механизм под ним

Забудьте об изоляции и хранении. Неотъемлемой частью холодильника является нижняя часть. Это часть, в которой находятся все жизненно важные компоненты, такие как вентилятор, змеевик и компрессор.

Это сердце и основа вашего холодильника, без них все остальное бессмысленно. Если ваш холодильник не охлаждает должным образом, возможно, одна из этих частей загрязнена или находится не на своем месте.

Очистите механизмы под этим прибором, и, возможно, вы на правильном пути. На нижние основные компоненты влияет грязь или пыль, что снижает максимальную производительность.

При уборке выключите холодильник, очистите каждую деталь и включите его. Вы, вероятно, заметите изменение. Всегда следите за тем, чтобы он не был подключен к источнику питания, чтобы избежать поражения электрическим током.

Используйте пылесос с мягкой щеткой, чтобы удалить грязь из змеевиков. Не используйте химикаты или твердые материалы, которые могут повредить катушки.

5. Осмотрите прокладки дверцы

Заметили, что холодильник не охлаждает? Возможно из-за подсоса холодного воздуха. Дверные прокладки помогают удерживать свежий воздух внутри холодильника и предотвращают утечку.

Однако может случиться так, что прокладки находятся не в том положении. Это дает возможность воздуху исчезнуть, лишив вашу еду необходимого запаса холодных волос. Проверьте, правильно ли установлены прокладки и нет ли на них грязи.

Резиновая прокладка может деформироваться, покрыться плесенью или загрязниться таким образом, что она не сможет удерживать газ в своих пределах. Попробуйте очистить прокладку раствором отбеливателя. Если вы заметили какие-либо видимые повреждения, рассмотрите возможность их замены.

6. Освободите больше места

Вы перегрузили свой холодильник продуктами? Нехорошо переполнять холодильник продуктами с содержанием жира, потому что циркуляция воздуха может быть ограничена.

Для оптимальной работы около 2/3 его пространства должно быть свободно. Перегрузка холодильника снижает его производительность, что делает его непригодным для хранения продуктов. Если такая ситуация на вашей стороне, подумайте об освобождении места.

7. Проверьте дверной выключатель

Ваш холодильник не охлаждает содержимое должным образом? Проблема может быть в дверном замке. Некоторые холодильники перестают охлаждать при открытой дверце или неисправном выключателе.

При открытой дверце большинство холодильников прекращают активное охлаждение. После того, как дверной выключатель был нажат, он снова переключается в режим охлаждения. Это автоматическая функция, и проблема с дверным выключателем может вообще препятствовать охлаждению.

Если вы нажмете выключатель на двери и заметите, что свет погас, значит, она работает нормально. Все, кроме этого, означает, что вы должны починить дверной выключатель.

Ваш холодильник еще не охлаждает? Пора вызывать мастера!

Если вы попробуете все вышеперечисленные самодельные исправления, но все равно не будет охлаждаться, обратитесь к специалисту. Вышеуказанные факторы следует исключить как виновников, а значит, требуется более глубокий ремонт.

Найдите человека, имеющего опыт обращения с холодильниками. Он может выйти из строя из-за механических проблем, не зависящих от вас.

Если вам необходимо отремонтировать бытовую технику, обращайтесь к сертифицированным и лицензированным специалистам. У вас может не быть технических ноу-хау, что может привести к повреждению того, что вы могли бы спасти.

Если холодильник не охлаждает, обратитесь к специалисту, и он будет устранен. Не перенапрягайтесь из-за того, что можно исправить в кратчайшие сроки. Выберите универсальных техников, которые также могут обращаться с другими бытовыми приборами.

Вам нужна помощь? Обязательно назначьте встречу с нами сегодня.
