Как подключить тахометр на ваз 2105: виды, способы подключения и достоинства приборов

admin

виды, способы подключения и достоинства приборов

Нужен тахометр? Как выбрать оптимальный вариант для своей «пятерки»? Чтобы не разочароваться в выборе и избавиться от лишней работы, нужно знать достаточно много. Инструкции по подбору и установке.

Кто из владельцев не желал бы установить тахометр на ВАЗ 2105? Только те, у кого он уже есть. Базовая комплектация не предполагает его присутствие на панели приборов. Что очень обидно. Но если установлена торпеда и щиток от ВАЗ 2107, то там уже он есть. Полезную работу устройства оценили профессионалы и любители. Многие не представляют вождение без такого важного прибора.

Содержание

  1. Что делает тахометр?
  2. Виды
  3. Установка
  4. Типы
  5. Инжектор и карбюратор
  6. Способ подключения
  7. Примечание

Что делает тахометр?

Его работа основывается на считывании оборотов коленвала. Это необходимо во многих жизненных ситуациях. Бывалые автовладельцы могут утверждать, что на ВАЗ 2105 он ни к чему. Это в корне неверно. Достаточно представить себе ситуацию, когда неслышно работы двигателя из-за шума на улице или громкой музыки в салоне. Можно ехать, ориентируясь на спидометр, а если машина, например, сильно перегружена или имеет прицеп?

Если выражаться кратко, то можно составить список функций тахометра.

  1. Определение оптимального момента для переключения скоростей.
  2. Обнаружение плавающих оборотов.
  3. Определение скачков и максимального крутящего момента.
  4. Регулировка холостого хода.
  5. Помощь новичкам в освоении автомобиля.
  6. Удобство использования в шумной обстановке.
  7. Ранее обнаружение неполадок в работе двигателя или электрических цепей.
  8. Уменьшение износа двигателя и экономия топлива, благодаря своевременному переключению передач.

Виды

Разновидностей тахометров очень много. В чем различия между ними?

  1. Установка.
  2. Тип тахометра.
  3. Различия между карбюраторной и инжекторной системой.
  4. Способ подключения.
  5. Принцип работы.

ВАЗ 2105

Установка

По этому параметру существует 3 основных варианта:

  • бесконтактные;
  • штатные;
  • выносные.

Установка штатных приборов осуществляется в панель. Речь идет о щитке с ВАЗ 2107. Выносные же могут располагаться где угодно. В комплекте с ними идет специальная ножка для закрепления. Можно использовать и клейкую ленту, и двусторонний скотч. Одним словом, все зависит от полета фантазии. Бесконтактные тахометры не требуют подключения, а значит, установка для них вовсе не обязательна. Следует учитывать тот факт, что такие приборы не рассчитаны на постоянный мониторинг оборотов. Они лучше подходят для проверки, настройки двигателя и основного тахометра.

Стоимость штатных приборов самая низкая, выносные имеют незначительно дороже, а бесконтактные превосходят предыдущие типы в несколько раз.

Типы

По типу все тахометры делятся на:

  • цифровые;
  • электронные;
  • аналоговые;
  • механические.

Механический тахометр — это большая редкость. Это самые первые приборы, которые ставились на автомобили. Его применение не имеет на сегодняшний день никаких оснований, кроме приверженности ретростилю. Аналоговые тахометры – основной тип, который встречается на ВАЗ 2105. Имеет вид циферблата и стрелки, реже, вертикальную или горизонтальную шкалу. Именно такие приборы установлены в панели 2107, но они могут быть и выносными.

Электронный тип облачен в пластиковую коробку и имеет дисплей. Здесь указываются обороты в цифровой форме. Иногда для таких приборов свойственна небольшая задержка показаний, но их точность выше аналоговых.

И последний тип – самый современный. Это цифровой тахометр. Он имеет много общего с электронным, но дисплей здесь лучше. Способен отображать одновременно несколько различных измерений и иметь приятное оформление. Это самый дорогой тип.

Инжектор и карбюратор

Многие автовладельцы уже давно перешли на использование инжектора, вместо карбюратора. Тахометр инжектора и карбюратора имеет небольшое отличие. Но работать правильно, без вмешательства в конструкцию, он не будет. На это нужно обратить внимание.

Способ подключения

Прибор подбирается под определенный тип двигателя. Подключение осуществляется строго по инструкции тахометра. Цвета и назначение проводов могут сильно отличаться.

Наиболее часто встречается подключение на 3 провода:

  • «+» к «+»;
  • «–» к «–» или «массе»;
  • «сигнал» на зажигание.

Такое подключение используется при замене тахометра на панели от ВАЗ 2107.

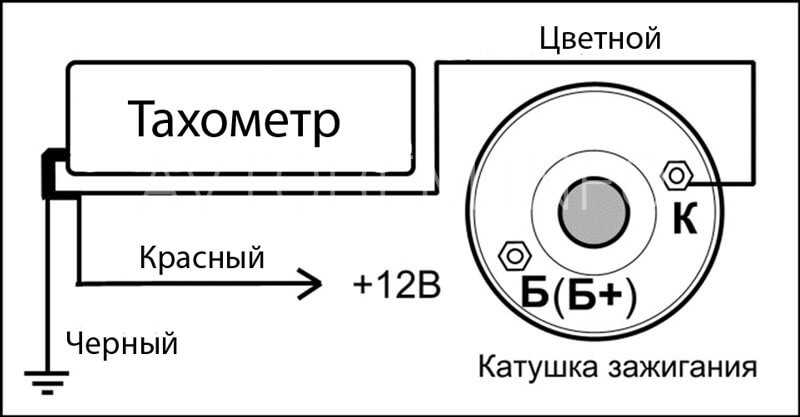

Второй подключение чаще используется на выносных приборах. Имеет такой вид:

  • «+» к «+», на клемму с обозначением «Б+»;
  • «–» к «–» или «массе»;
  • «сигнал» на катушку (контакт «К»).

Существуют всевозможные варианты, которые позволяют использовать устройство в своих целях. Например, от подключения зависит, когда и как будет включаться прибор. Выбор зависит от познаний владельца в электрических схемах автомобиля и полета его фантазии.

Примечание

На коробке каждого тахометра указывается количество цилиндров двигателя. Соответственно, оно должно совпадать с их числом в автомобиле. Иначе точности в показаниях не будет.

Среди выносных приборов, которые предлагает рынок, большое количество низкокачественного продукта. Погрешность их работы может быть огромной. Лучше останавливать свой выбор на известных производителях.

Как установить тахометр на ВАЗ 2105: пошаговая инструкция

Стандартная приборная торпеда ВАЗ 2105 не оснащена тахометром. Данный агрегат позволяет водителям следить за оборотами коленвала мотора транспортного средства. Как поставить тахометр на ВАЗ 2105, знают опытные автомеханики.

Содержание

  • Правила выбора детали
  • Инструкция по монтажу тахометра

Вернуться к оглавлению

Правила выбора детали

Важный прибор для авто

Устанавливать данный агрегат можно своими руками. Для этого потребуются следующие инструменты и материалы:

  • отвертки,
  • схема проводов,
  • ключи,
  • изолента,
  • провода.

Сначала необходимо выяснить принцип работы рассматриваемого агрегата. Импульсы, считываемые этим прибором, попадают на катушку системы зажигания, выводя информацию на экран. Автомеханики рекомендуют покупать электронный тахометр. При выборе этого прибора следует учитывать особенности строения ВАЗ 2105. В противном случае тахометр будет показывать обороты с незначительной погрешностью. Можно установить универсальный агрегат с переключателями. Для этого подсоедините его к любому типу двигателя.

В процессе выбора следует учитывать и тот факт, что существуют стрелочный и электронный тахометры. Можно установить тахометр на ВАЗ 2105 первого типа с тюнером. Ко второму типу относится модель Balsat TX-319t. Она представляет собой микропроцессорный прибор, главной задачей которого является слежка за работой двигателя «пятерки». При необходимости водитель может выбрать наиболее подходящий режим. Прежде чем выяснить, как установить тахометр на ВАЗ 2105, нужно учесть возможности автомобиля:

  1. измерение оборотов коленвала 2-6 и 8-цилиндровых двигателей,
  2. наличие часов,
  3. способность запоминания максимальной и минимальной температуры,
  4. наличие секундомера,
  5. способность замерять ускорение коленчатого вала.

Установка электронного тахометра предусматривает самостоятельную настройку подсветки. К плюсам Balsat TX-319t автомеханики относят наличие дежурного режима. Данная функция существенно снижает затраты энергии.

Установка прибора

Как подключить тахометр данного типа, интересует многих автовладельцев ВАЗ 2105. Для начала выбирается место монтирования. Затем провод «минус» подсоединяется к кузову транспортного средства. Провод «плюс» подключается к соответствующей клемме зажигания. В ней появляется напряжение в 12 Вт.

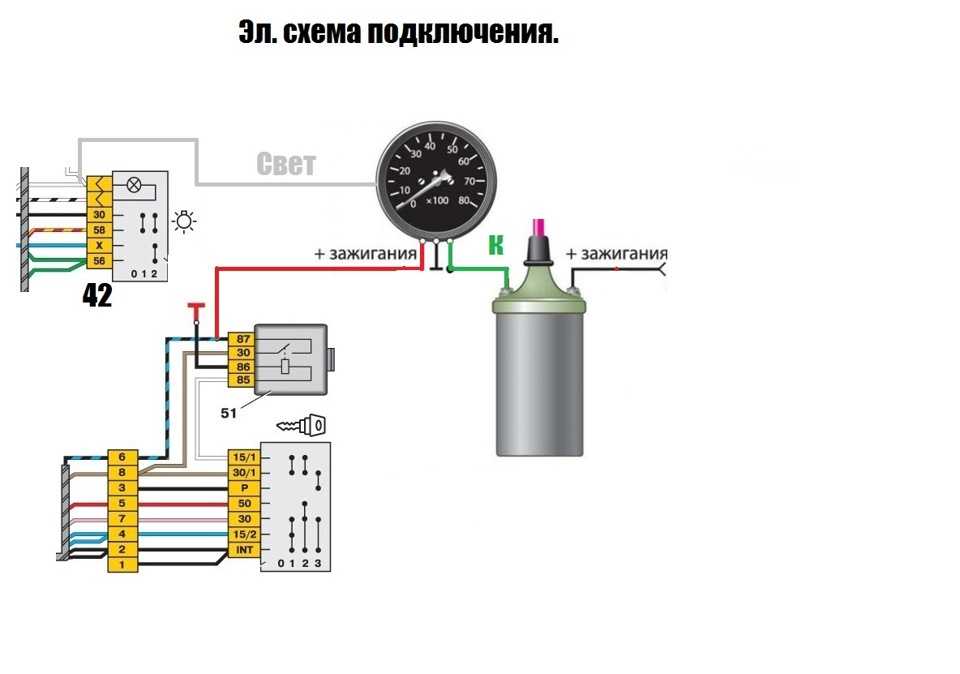

Подсветка позволяет увидеть обороты в любое время суток, поэтому автомеханики рекомендуют устанавливать именно такие агрегаты. Прежде чем приступать к работам, нужно выяснить, как подключить тахометр данного типа. Для этого используется соответствующая схема. Провода подсветки подключаются к выключателю габарита. Если авто инжекторного типа, тогда прибор подсоединяется к контроллеру электронной системы управления мотором. В этом случае считывание осуществляется с последнего элемента. Установка тахометра с иного автомобиля запрещена, так как могут возникнуть трудности в работе монтируемого агрегата.

Вернуться к оглавлению

Инструкция по монтажу тахометра

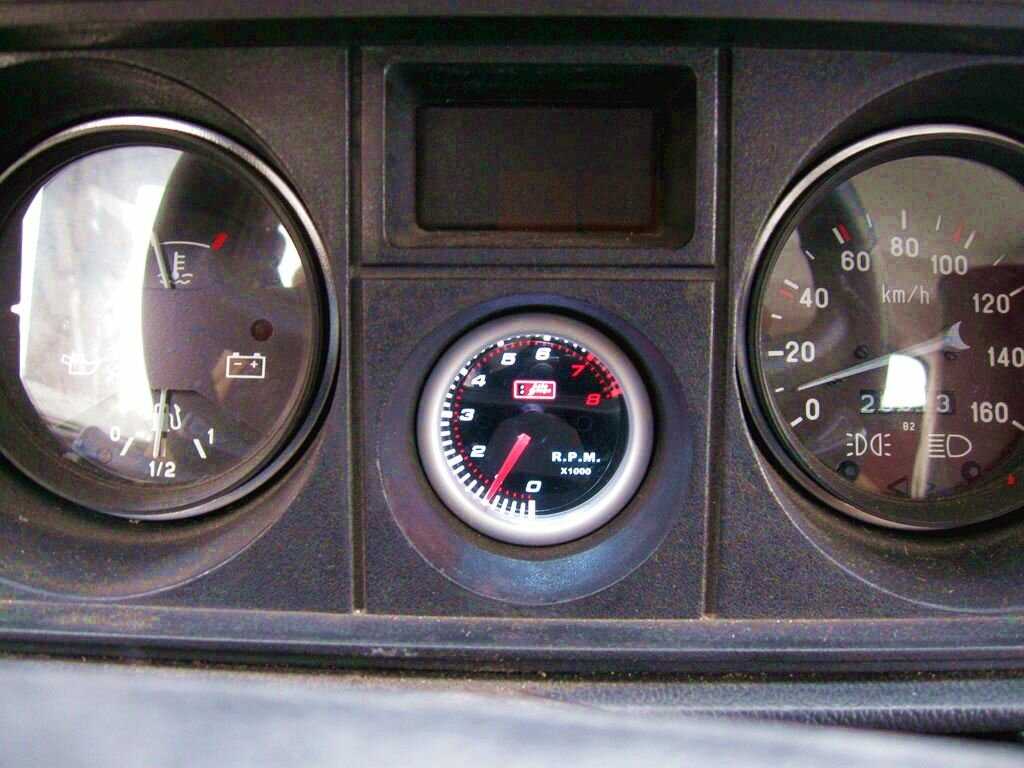

Установка тахометра на ВАЗ 2105 осуществляется на торпеду 2107 либо же прибор выносится как отдельный элемент. Второй метод предусматривает использование корпуса для его фиксации на панели либо на стойке стекла. Этот корпус продается в специализированных магазинах либо изготавливается своими руками. Для этого применяются подручные средства.

Можно использовать прибор от 2106. Он оснащен нужным разъемом подключения. У проводки «пятерки» нет данной возможности, поэтому рекомендуется обрезать контакт клеммы, оставив только провод. При необходимости провода наращиваются с целью их подключения к катушке зажигания. Данная процедура осуществляется в следующем порядке:

  1. коричневый провод идет к «плюсу» катушки,
  2. оранжевый — на клемму с маркировкой «Б+»,
  3. черно-белый присоединяется к кузову транспортного средства.

Электронный тахометр может быть установлен в любом месте. Данный прибор имеет 3 провода, идущих на катушку зажигания, «массу» и клемму. Необходимо учесть, что на таком агрегате существует маркировка проводников.

Если используется торпеда 2107, потребуется снять стандартную панель приборов. Для этого выкручиваются шурупы и отсоединяются фишки. На задней части панели откручиваются гайки, с помощью которых торпеда крепится к кузову. Аналогичным образом освобождается крепление снизу. Затем снимаются печка и пепельница. При установке новой панели действия выполняются аналогичным образом. При этом торпеда 2107 уже оснащена тахометром.

Данный прибор подключается следующим образом:

  • 1-й провод идет к «плюсу»,
  • 2-й подсоединяется к «минусу»,
  • 3-й — к зажиганию.

Обычно водители ВАЗ 2105 устанавливают тахометр для того, чтобы иметь возможность следить за временем и контролировать напряжение в сети.
