Характеристики уд 2: Двигатель УД 2 — Технические характеристики. Модификации..

admin

Содержание

Обзор УД-2: устройство и функциональность

Малолитражный стационарный мотор УД-2 используется для работы в передвижных или стационарных установках, как вспомогательный двигатель в станциях оснащенных электрогенератором, для самодельных минитракторов. Рассмотрим его устройство и характеристики подробно.

Устройство

УД-2 состоит из следующих частей:
А) распределительного механизма,
Б) систем охлаждения и смазки,
В) кривошипно-шатунного механизма,
Г) пускового механизма,
Д) системы питания с регулятором,
Е) зажигания.

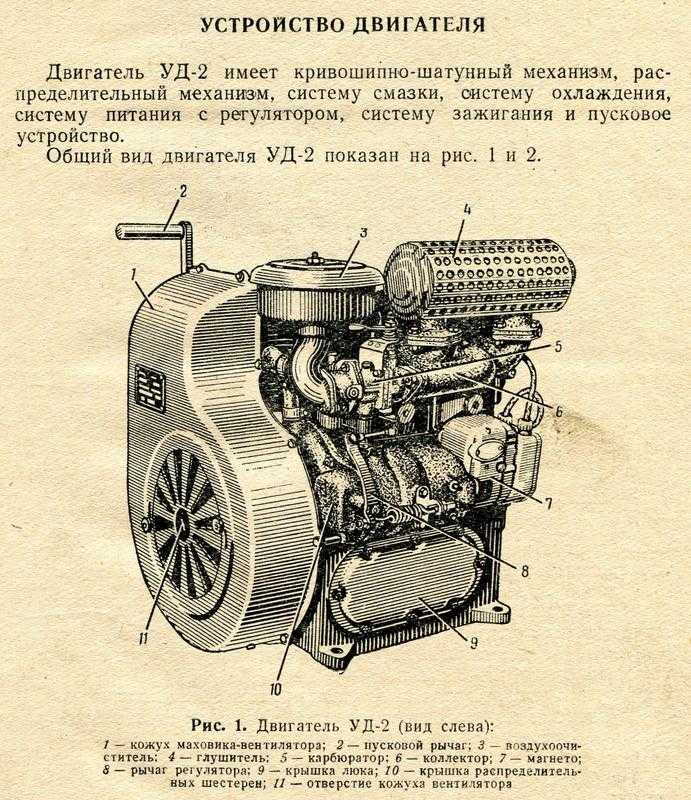

Внешний вид УД 2

Б) Система смазки

Необходима для подачи масла к трущимся деталям. К шатунному подшипнику масло подается под давлением, а к поршню — путем разбрызгивания.

Двигатель охлаждается принудительно путем открытия или закрытия жалюзи в кожухе маховика.

Главные узлы и детали системы смазки:

  1. масляный насос
  2. маслоприемник
  3. маслоуказатель
  4. смазочный подшипник
  5. масляный фильтр.

В) Кривошипно-шатунный механизм (КШМ) предназначен для преобразования возвратно-поступательного движения поршня и вращения коленчатого вала.

КШМ состоит из:

  1. поршня
  2. шатуна
  3. коленчатого вала
  4. цилиндра
  5. поршневого пальца
  6. картера
  7. маховика.

Коленчатый вал размещается в картере на двух шарикоподшипниках. На переднем конце коленвала установлены:

  • маховик
  • шарикоподшипник
  • шестерня коленчатого вала
  • смазочный подшипник.

Шатун — двутаврового сечения, кованый, соединяется с поршнем при помощи поршневого пальца. Поршень изготовлен из сплава алюминия и оснащен одним стальным маслосъемным кольцом и двумя компрессионными.

Двигатель УД-2 оснащен цилиндром изготовленного из сплава специального чугуна.

Головка цилиндра отлита из алюминия и крепится к цилиндру при помощи шпилек.

Маховик произведен из серого чугуна и создан для вывода поршневой группы из мертвых точек, а также для подачи воздуха к головке цилиндра и цилиндрам двигателя.

Картер двигателя это основание для монтажа главных узлов и деталей который состоит из верхнего и нижнего картера, соединяющиеся между собой гайками и шпильками.

На нижнем картере есть сливное отверстие оснащенное пробкой и используемое для слива масла.

Д) Система питания

Предназначена для подготовки рабочей смеси и подачи в цилиндры двигателя и включает в себя следующие устройства:

  1. карбюратор К-16В
  2. воздушный фильтр
  3. газопровод.

Воздушный фильтр очищает воздух поступаемый в цилиндры от твердых частиц. Топливо подается самотеком в карбюратор из бензобака.

Е) Система зажигания

Cостоит из:

  1. магнето М68Б1 высокого напряжения
  2. токоподводящих проводов
  3. свечей.

Назначение зажигания — воспламенение рабочей смеси в цилиндрах двигателя.

Технические характеристики

Тип двигателя

Карбюраторный, бензиновый с принудительным воспламенением смеси

Число тактов

4

Мощность квт (л.с.)

5,89 (8)

Частота вращения, об/мин

3000

Количество цилиндров

2

Расположение цилиндров

Вертикальное

Диаметр цилиндра, мм

72

Ход поршня, мм

75

Рабочий объем цилиндров, см3

610

Степень сжатия

5,5

Охлаждение

Воздушное, принудительное

Система смазки

Комбинированная

Подвод смазки к шатунным подшипникам

Под давлением

Топливо

А-72, А-76

Удельный расход топлива г/квт. ч (г/л. с.ч.)

Не более 503 (370)

Масло

Автомобильное

Емкость масляной системы, л

4

Зажигание

От магнето высокого напряжения

Магнето

М-68Б1 правого вращения

Карбюратор

К-16В

Вес сухой, кг

72

Габаритные размеры, мм

Длина

550

Ширина

485

Высота

555

Переборка УД2 и вариант модернизации:

Tags: двигатель

Двигатель УД-2: характеристики, устройство

Статья обновлена 20.05.2019

К числу наиболее популярных моделей стационарных двигателей, получивших широкое распространение в СССР, целесообразно отнести двигатель УД 2. Подобные устройства использовались в конструкциях различного оборудования — насосов, генераторов и других приборов. Длительный срок службы изделия, превосходные технические характеристики и простое устройство сделали его крайне востребованным среди потребителей.

Содержание:

  • Назначение двигателя УД-2
    • Технические характеристики двигателя УД-2
    • Устройство двигателя УД-2
  • Модификации двигателя УД-2
  • Заключение

Назначение двигателя УД-2

Прежде чем более подробно изучить технические характеристики двигателя УД2, необходимо более подробно рассмотреть его тип и назначение. Он относится к категории многофункциональных силовых агрегатов среднефорсированного типа, что позволяет использовать его в широком спектре устройств.

УД 2М использовался в:

  • различных моделях бензоэлектрических агрегатов, генераторов;
  • насосном оборудовании;
  • приводах компрессоров, лебедок и других механических узлах;
  • моторных лодках различного назначения.

Двигатель используется в различном оборудовании

Массовый выпуск первых экземпляров УД начался в 1952 году на моторном заводе в Ульяновске, когда были изготовлены моторы трех различных модификаций. Со временем линейка силовых агрегатов была дополнена в 1967 сразу двумя моделями.

Устройство представляет собой агрегат 4-х тактного типа с клапанами, расположенными в нижней части изделия, за исключением более поздних модификаций.

Ресурс двигателя при своевременном техническом обслуживании крайне велик, что позволяет использовать его до сих пор, особенно в удаленных регионах страны. Огромное значение имеет правильная регулировка зажигания, которая позволяет успешно заводить устройство даже в условиях низких температур.

Технические характеристики двигателя УД-2

Желая выяснить особенности, которыми обладает двигатель УД2 М1, а также другие модификации, целесообразно изучить рабочие показатели этой серии моторов. Они практически идентичны для всех модификаций этой серии и делают агрегат оптимальным вариантом для установки на различную спецтехнику, а также самодельные устройства.

Основные технические характеристики УД-2:

  • объем изделия — 610 см3;
  • мощность — 8 л.с.;
  • количество цилиндров — 2, диаметром 7,2 см;
  • система смазки — комбинированная;
  • рекомендуемый тип масла — минеральное;
  • система охлаждения — принудительная, воздушного типа;
  • подача топлива — карбюраторная;
  • габариты (ДхШхВ) — 55х48,5х55,5 см;
  • тип потребляемого топлива — неэтилированный А-72; А-76;
  • вес изделия — 72 кг.

Благодаря небольшому уровню расхода топлива, который составляет порядка 370 г/л.с. в час, цена эксплуатации техники крайне экономичная. При этом небольшой вес агрегата и обилие запчастей, позволяют значительно сэкономить на техническом обслуживании, ремонте, выполняя необходимые работы самостоятельно.

Переделка мотора не пользуется большой популярностью среди владельцев, поскольку он обладает оптимальными характеристиками. Значительно чаще «Ульяновец» используется в качестве силового агрегата для сборки различных самодельных видов спецтехники — тракторов, мотоблоков, культиваторов.

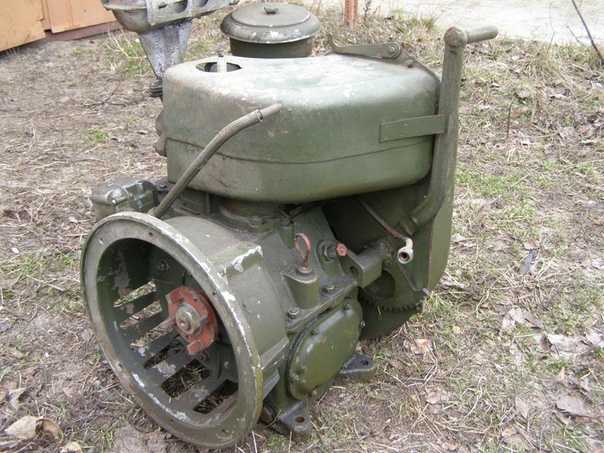

Двигатель Ульяновец

Устройство двигателя УД-2

Как показывают многочисленные отзывы владельцев подобного устройства, оно отличается простой, надежной конструкцией, которая способна прослужить долгие годы при надлежащем отношении. Основным элементом двигателя представляется картер, составными узлами которого являются 2 корпусные детали.

К числу других важных составляющих целесообразно отнести:

  • кривошипно-шатунный механизм, установленный в картере;
  • поршневая группа;
  • коленвал;
  • маховик.

Необходимо отметить, что при изготовлении деталей этого силового агрегата использовалось сразу 2 материала. Для элементов, больше других подверженных износу, в качестве материала изготовления был выбран чугун, а для других менее ответственных деталей — алюминиевый сплав. Это позволило снизить вес агрегата, а также увеличить срок его службы.

Модификации двигателя УД-2

За время выпуска этого легендарного отечественного мотора Ульяновским заводом было выпущено 4 основных его модификаций. Они отличаются между собой мощностными показателями, а также конструктивными особенностями:

  • УД2С-М1 — оснащен редуктором РО-1;
  • УД2Т-М1 — отличается наличием 8-литрового топливного бака;
  • УД2СТ-М1 — предусматривает наличие редуктора и топливного бака.

Необходимо упомянуть модификацию УД2-1МС, которая отличалась наличием электростартера. Он позволял сделать старт двигателя значительно увереннее, благодаря чему эта модификация использовалась в армейской технике.

Заключение

Ульяновец УД-2 стал популярным мотором, который повсеместно использовался в различных типах оборудования, в том числе самодельного. Благодаря сочетанию оптимальных технических параметров, низкой стоимости обслуживания, а также длительного срока службы мотор по праву считается универсальным.
