Шаговые двигатели 17HS4401, или эпизод из «Эпопеи о 3Д-принтере»

Однажды, в теплую летнюю пору, мне пришла замечательная идея собрать свой собственный 3D-принтер. В начале августа, я начал собирать электронику и детали для его сборки, а в начале сентября, я заказал «классические» и наиболее популярные шаговые двигатели для 3D-принтера — 17hs4401. И что бы вы думали, что мне пришло в посылке из Китая?

На самом деле, мне пришло именно то, что я заказывал.

Но сначала о доставке.

Продавец отправил посылку немного необычным путем — через логистическую службу XRU.com. За 12 дней, служба доставила посылку до Москвы, где передала её компании Logibox, которая за 5 дней доставила посылку до одного из пунктов выдачи заказов в моем городе.

Двигатели пришли в простой, на вид, картонной коробке, обклееной скотчем. Ни пупырки, ни пенки, ничего. Зато внутри есть пенопласт, в котором уютно расположились двигатели.

Оче длиные картинки

Немного неприятный момент — похоже, во время поездки двигатели бились осью об стенки коробки.

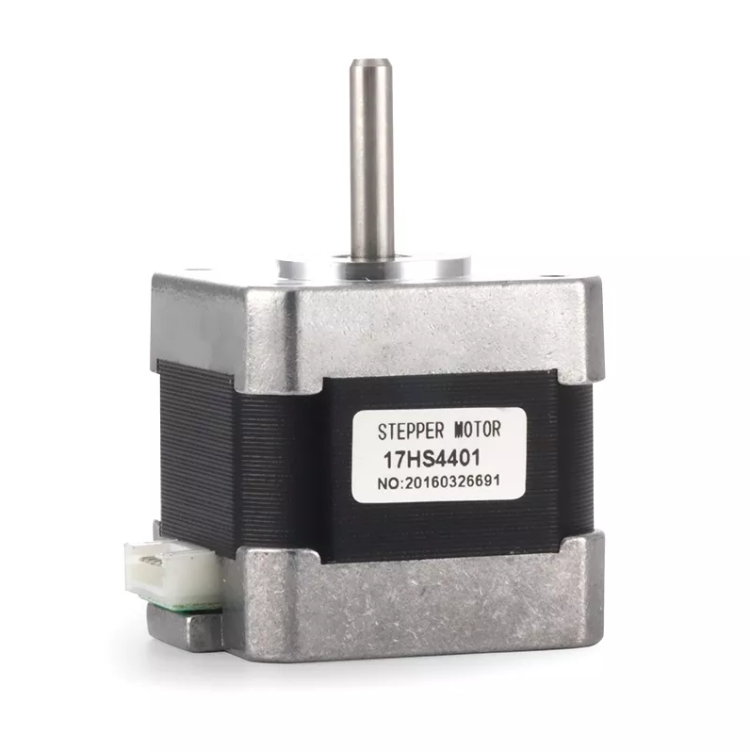

В коробке оказалось 5 двигателей 17HS4401 стандарта NEMA 17. Также на наклейке, похоже, обозначена дата производства и серийный номер. В теории, двигатель можно разобрать, чтобы взглянуть что внутри, но очень не хочется, из-за страха что-то сломать. Лучше на картинку посмотреть.

От двигателей идут неотсоединяемые провода длиной примерно 32 см. На конце проводов ничего нет — только голые медные жилы

Корпуса, рамы и ещё пары запчастей для начала сборки принтера пока нету, поэтому я решил просто подключить шаговики к уже имеющейся на руках электронике. За мозги принтера отвечает RAMPS 1.4 с Arduino MEGA, за драйверы шаговиков — DRV8825, за питание — нонейм блок питания на 12V 15A. Я спаял шаговики с ранее купленными удлинительными проводами с коннекторами для платы, спрятав место спайки под термоусадочную трубку.

Перед подключением шаговых двигателей, стоит проверить напряжение Vref на потенциометре — оно управляет током на обмотках двигателя, и при слишком большом\малом токе, драйвер и\или шаговый двигатель может сгореть. С завода потенциометр стоит на 1.6V — это около 3 ампер что очень много, лучше снизить до 0.4 — 0.5V, ограничив ток до 1 ампера.

И не забудьте подключить термистор хотэнда — иначе принтер может отказаться работать, жалуясь на зашкаливающую температуру.

Итак, момент истины: подключаем двигатели, включаем блок питания, открываем Repetier, и…

… работает!

Все двигатели работают и крутятся, без каких-либо проблем, и останавливаются по «срабатыванию» концевика.

Технические характеристики

Модель: 17HS4401

Угловой шаг: 1.8° ±5%

Число фаз: 2

Номинальный ток: 1.7 А

Сопротивление фазы: 1.5 Ом

Индуктивность фазы: 2.8 мГн

Момент инерции: 54 г x см2

Момент удержания: 4 кг х см

Масса: 0.28 кг

А мне он вообще нужен?

Если вы решили собрать свой собственный CNC-станок или 3D-принтер c нуля, то да, нужен. Определенно нужен. А если у вас нет такого желания — стоит хорошо подумать перед покупкой.

Китайский производитель шаговых двигателей, шаговый двигатель, поставщик NEMA 17

Трехфазный двигатель Асинхронный высокоскоростной электромагнитный трансмиссионный тормоз Высококачественные скутеры Лифт Шестерня Привод вала двигателя 4 кВт Шаговый двигатель 3-фазные двигатели


Свяжитесь сейчас

Yl 220V/415V 1.5kw 20HP Электрические двигатели переменного тока Однофазный трехфазный двухфазный шаговый двигатель


Свяжитесь сейчас

Yl 220V/415V 1. 5kw 20HP Электрические двигатели переменного тока Однофазный трехфазный двухфазный шаговый двигатель


Свяжитесь сейчас

Трехфазный асинхронный электродвигатель серии Ys с алюминиевым корпусом Электрический шаговый двигатель переменного тока с фланцем


Свяжитесь сейчас

Шаговый двигатель NEMA 34 12-нм двигатель 86ebp181alc Zdm-2ha865 Драйвер с замкнутым контуром Комплект ЧПУ Шаговый двигатель

Рекомендованный продукт


Свяжитесь сейчас

Китай Двигатель 2-фазный NEMA 23 5. 0A 3nm Драйвер шагового двигателя с замкнутым контуром Комплект ЧПУ


Свяжитесь сейчас

Китай Двигатель 2-фазный NEMA 23 5.0A 3nm Драйвер шагового двигателя с замкнутым контуром Комплект ЧПУ


Свяжитесь сейчас

Редуктор с ЧПУ Шаговый двигатель Планетарный мотор-редуктор NEMA 23


Свяжитесь сейчас

Планетарный редуктор Планетарный редуктор Редуктор с ЧПУ Шаговый двигатель Планетарный редуктор Двигатель NEMA 23


Свяжитесь сейчас

Высокоточный малый гармонический привод NEMA 17 шаговый двигатель, редуктор волны напряжения для 6-осевого манипулятора робота Csf-17-30K 50K 80K 100K


Свяжитесь сейчас

Высокопроизводительный шаговый двигатель с ЧПУ Leadshine Dm542-05


Свяжитесь сейчас

Гибридный шаговый двигатель с высоким крутящим моментом 57-311 для фрезерного станка с ЧПУ


Свяжитесь сейчас

Хорошая цена 57-311 Гибридный шаговый двигатель для гравировального станка


Свяжитесь сейчас

17HS4401 Лист данных — 40 мм, 2-фазный шаговый двигатель (PDF)

Опубликовано 15 апреля 2022 г. 7 июня 2022 г. от Pinout

Это один из типов шаговых двигателей.

Номер детали: 17HS4401

Функция: двухфазный гибридный шаговый двигатель.

Длина двигателя: 40 мм, вес двигателя: 220 г.

Для получения дополнительной информации см. изображение для предварительного просмотра и файл PDF.

Изображение :

Описание

Шаговый двигатель — это двигатель, который движется дискретными шагами, шаг за шагом. Обычно он используется в различных приложениях, где требуется точное управление положением, таких как 3D-принтер, лазерный резак и машина для захвата и размещения.

1. Размер корпуса: 42 x 42 мм (1,7 дюйма x 1,7 дюйма)
2. Длина корпуса: 40 мм
3. Диаметр стержня: 5 мм
4. Количество выводов провода: 4
5. Длина провода: 400 мм
6. Точность угла шага: ± 5% (полный шаг, без нагрузки)
7. Точность сопротивления: ± 10%
8. Точность индуктивности: ± 20%
9. Повышение температуры: макс. 80° (номинальный ток, 2 фазы включены)
10. Температура окружающей среды: -20° ~ +50°
11. Сопротивление изоляции: 100 МОм мин., 500 В пост. тока
12. Изоляция Сила: 500VAC для одной минуты

Arduino Проводка:

1. Красный: A+
2. Зеленый: A-
3. Желтый: B+
4. Blue: B-

17HS4401 Электрические спецификации :

11311. 17HS4401 Характеристики

1. Биполярный шаговый двигатель Nema 17 с высоким крутящим моментом
2. Ток каждой фазы составляет 1,7 А (при 12 В), сопротивление фазы 1,5 Ом, а удерживающий момент составляет 40 Н·см (56,2 унции дюйма).
3. Это самая популярная модель Nema 17. Это с 1,8 град. угол шага (200 шагов/оборот).
4. NEMA 17 Биполярный 4-провод, с углом этапа 1,8 ° (200 шагов/революция)

17HS-размер серии 42 мм (1,8 градуса)

17HS2408: 1,8 28 0,6 8 10 12 1,6 34 4 150
17HS3401: 1. 8. 34 1,3 2,4 2,8 28 1,6 34 4 220
17HS3410 : 1,8 34 1,7 1,2 1,8 28 1,6 34 4 220
17HS3430 : 1.8  34  0.4  30  35  28  1.6  34  4  220
17HS3630 : 1.8  34  0.4  30  18  21  1.6  34  6  220
17HS3616 : 1.8  34  0.16  75  40  14  1.6  34  6  220
17HS4402 : 1.8  40  1.3  2.5  5.0  40  2.2  54 4 280
17HS4602: 1,8 40 1,2 3.2 2,8 28 2,2 54 6 280
17HS4630: 1,8 40 0,4 30 28 28 2,2 54 6 280
17HS8401: 1,8 48 1,7 1,8 3,2 52 2,6 68 4 350
17HS84402: 1,8 48 1,2 3,2 5,5 5. 2,6 68 4 350
17HS8403 : 1,8 48 2,3 1,2 1,6 46 2,6 68 4 350
17HS8630: 1,8 48 0,4 30 38 34 2,6 68 6 350

Справочный сайт: https://forum.arduino.cc/index.php?topic=385621.0

Другие листы данных в файле: 17HS2408, 17HS86303

4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444. Технический паспорт PDF
