Регулировка углов установки колес Лада Гранта
Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески
Регулируют три параметра: угол продольного наклона оси поворота, угол развала колеса и схождение колес.
Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.
Угол продольного наклона оси поворота способствует стабилизации управляемых колес в направлении прямолинейного движения.
Симптомы отклонения величины угла от нормы — увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шины.
Этот угол регулируется изменением количества регулировочных шайб, установленных на обоих концах растяжки.
Для увеличения угла шайбы снимают с переднего или заднего конца растяжки, а для уменьшения угла дополнительно устанавливают на задний конец растяжки (установить дополнительные шайбы на передний конец растяжки не всегда возможно из-за его короткой резьбовой части).
При установке или снятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′.
Регулировочных шайб на переднем конце растяжки не должно быть более двух, а на заднем конце — более четырех.
Угол развала колеса — угол между плоскостью вращения колеса и вертикалью.
Угол развала колеса способствует правильному положению катящегося колеса при работе подвески.
При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.
Угол регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку при ослабленной затяжке гаек верхнего и нижнего болтов.
Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля.
Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.
Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.
Схождение регулируется вращением регулировочных резьбовых втулок при ослабленных стяжных болтах наконечников рулевых тяг.
Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально).
Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечно направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).
Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания.
Перед этим следует убедиться, что:
— давление в шинах соответствует норме;
— износ протектора на левом и правом колесах примерно одинаков;
— отсутствуют люфты в подшипниках ступиц передних колес;
— отсутствуют люфты в приводе рулевого управления;
— элементы подвески не имеют де формаций и разрушений;
— резинометаллические шарниры подвески не имеют повреждений износа;
— колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).
Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы.
В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь схождение.
После установки автомобиля на стенд для контроля углов, необходимо «прожать» подвеску автомобиля, приложив два-три раза усилие в вертикальной плоскости к заднему, а затем к переднему бамперам.

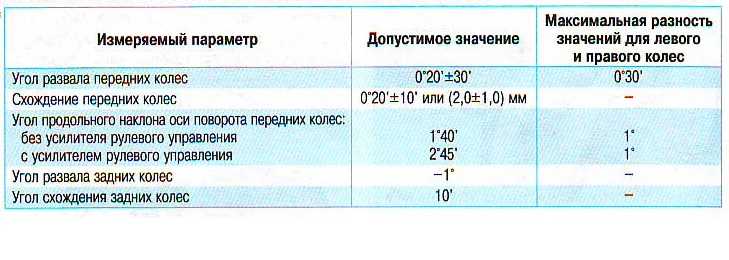

Углы установки передних колес под нагрузкой 320 кг
Развал передних колес, град -0˚ 30′
Схождение передних колес -1 …+1 мм
Продольный наклон оси поворота колеса, град 1-2˚
Углы установки передних колес у снаряженного автомобиля
Развал передних колес, град 0 -1˚
Схождение передних колес, мм 0,5 – 2,5
Продольный наклон оси поворота колеса, град 1 – 2˚
