Предохранитель прикуривателя Форд Фокус 3: где находится, замена, фото

Предохранитель прикуривателя Форд Фокус 3 при увеличенной нагрузке на устройство стабильно перегорает, чем доставляет водителю определенные проблемы. Неприятность свойственна машинам 1 поколения, выпущенным в 2003 году и модификациям после рестайлинга.

Автомобиль оборудован тремя основными блоками предохранителей. Первый расположен под капотом, второй – за вещевым ящиком. Здесь сосредоточены все вставки и защитные элементы авто.

Содержание

• 1 За что отвечает
  • 1.1 Схема предохранителя
  • 1.2 Расположение
• 2 Какие предохранители ставить
• 3 Почему предохранитель перегорает на Focus 3
• 4 Замена предохранителя
• 5 Итог

За что отвечает

Плавкий элемент имеет два назначения. В первой модификации и версии, претерпевшей рестайлинг 2012 года, суть не меняется. Элемент отвечает за непосредственно прикуриватель и розетку кормовой части.

Отдельные водители для снятия нагрузки монтируют «подкуривалку» напрямую от аккумулятора. Так получается подключить к розетке более мощное оборудование без риска повреждения системы.

Схема предохранителя

Стандартный предохранитель расположен в салонном модуле и подключается в бортовую цепь в месте разрыва проводки перед потребителями и выключателем. Происходит защита всей цепи и отсутствует вероятность ее повреждения.

Расположение

На Фокусе третьего поколения предохранитель находится под бардачком. Деталь стоит на одном месте, независимо от того, какая модификация кузова. Неважно, будь это универсал, хэтчбек или седан.

Для получения доступа к модулю следует отжать фиксаторы защитной крышки и вынуть ее с посадочного места.

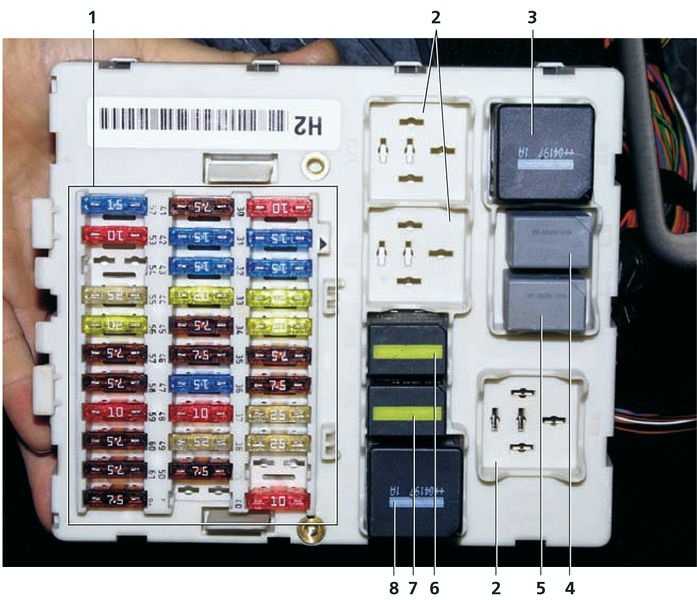

Здесь вставка окрашена в желтый цвет и установлена в первом левом ряду по вертикали, четвертое гнездо снизу.

Какие предохранители ставить

Устанавливаются только микро элементы.

Замена детали на стандартные типа ЕВРО недопустима – блок не предназначен для работы с подобным номером детали.

Почему предохранитель перегорает на Focus 3

При постоянном выходе из строя проверка магистрали выполняется в определенной последовательности.

1. Установить машину на ровной поверхности и надежно зафиксировать ее.
2. Отключить питание от аккумуляторной батареи.
3. Вынуть прикуриватель из гнезда и проверить его целостность.
4. Если элемент цел – диагностируется проводка самого устройства и задней розетки. Возможно в цепи присутствуют повреждения провода или перетерлась оплетка магистрали.
5. Если проблема не найдена – проверяется монтажный блок.

Замена предохранителя

Чтобы поменять следует выполнить ряд действий.

1. Обесточить бортовую цепь.
2. Вскрыть защитную панель монтажного блока.
3. Извлечь модуль из гнезда.
4. Здесь следует найти плавкую вставку под номером F61.
5. Далее, используя специальный инструмент, вынуть предохранитель из гнезда и установить на его место заведомо исправный.

Итог

Предохранитель Фокуса 3 является важным и простейшим элементом бортовой проводки автомобиля. Деталь можно заменить самостоятельно, при наличии 10 минут свободного времени.

Оставить отзыв

Предохранители Форд Фокус 3 и реле со схемами блоков и описанием назначения

Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.

Содержание

• 1 Расположение блоков
• 2 Блок в салоне
• 3 Блоки под капотом
  • 3.1 Монтажный блок
  • 3.2 Блок силовых предохранителей
• 4 Блок в багажнике
• 5 Инструкция Форд Фокус 3

Расположение блоков

На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.

Схема

Описание

В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

Блок в салоне

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

Фото – пример

Схема

Расшифровка

За прикуриватель отвечает предохранитель номер 61 на 20А.

Блоки под капотом

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото – схема

Обозначение предохранителей

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1. 6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.

Реле

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 –
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Блок в багажнике

Расположен за обшивкой либо защитной крышкой.

Фото – пример

Схема

Описание

Инструкция Форд Фокус 3

Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: “скачать“.

По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.

А если останутся вопросы, задавайте их в комментарии.

Схема блока предохранителей Форд Фокус 3G и реле с назначением и расположением

3 поколение Форд Фокус выпуска 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 с, седан кузова универсал и поставлялся на рынки более 122 стран мира. Данная модель прошла рестайлинг в 2014 году. В нашем материале мы покажем где находятся блоки предохранителей и реле Форд Фокус 3 поколения, их обозначение со схемами и фотографиями блоков. Отдельно выделим предохранитель, отвечающий за прикуриватель. Также покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если поколение модели не подходит, изучите другие описания: фокус 1 и фокус 2 .

Содержимое

• 1 Блокировка
• 2 Салон
• 3 Моторный отсек
  • 3.1 Монтажная коробка
  • 3.2 Блок предохранителей
  • 9 Багажное отделение

  70018

  Блок Установка

  На этой диаграмме будет показано общее расположение всех электронных контрольных единиц в Ford Focus 3.

  Диаграмма

  7 ABS Electronic

  1
  1	ABS Electronic BIT	2	Электронный блок управления кондиционером
  3	Звуковой сигнал противоугонной сигнализации – с правой стороны багажного отделения
  4	Audio interface control unit
  5	Accumulator battery
  6	Diagnostic connector (DLC)
  7	DC / DC converter control unit
  8	Блок управления двери водителя
  9	Блок управления задней левой двери
  10	Блок управления двери пассажира
  11	Задняя часть контроля правой двери
  12	Электронный блок управления двигателями (ECM) — За левым колесным отделкой
  13	.	Блок управления заслонкой радиатора системы охлаждения
  15	Блок предохранителей/реле, моторный отсек 1
  16	Блок предохранителей/реле, моторный отсек 2
  17	Блок предохранителей/реле, панель приборов
  18	Блок предохранителей/реле, багажное отделение – левая сторона багажного отделения
  8 блок управления Glow слева за рулем Облицовка арок
  20	Блок управления фарами
  21	Резистор электровентилятора отопителя – рядом с электродвигателем вентилятора
  9 9004 18 048
  23	BEEP 2
  24				Инструментальный кластер. Блок дистанционного управления центральным замком и запуском двигателя
  28	Блок управления системой слежения за полосой движения

  Ford Focus 3 имеет 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении .

  Салон

  Находится под приборной панелью, со стороны пассажира, за бардачком, закрыт накладкой.

  Photo for example

  Diagram

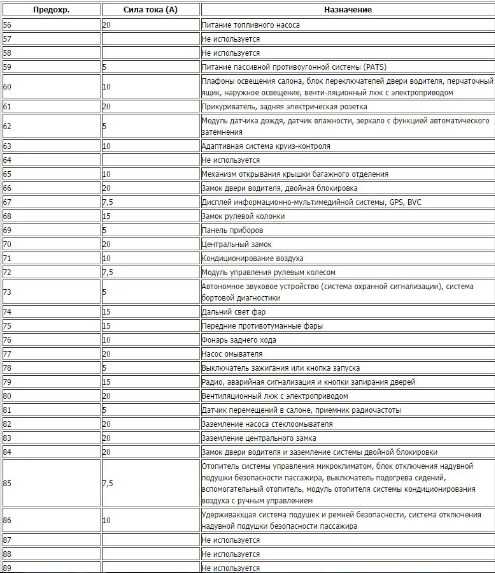

  Assignment

  56	20A Fuel pump
  57	Reserve
  58	Reserve
  59	5A Трансивер пассивной противоугонной системы
  60	10A Внутреннее освещение, блок управления дверями водителя, светло -ящик, фоновое освещение, блок управления на крыше, люк
  61	20A Cigarette Lighter, задний сокет 8	20A Cigarette Lighter, задний сокет 8	20A Cigarette Lighter, задний сокет 8	20A. 5A Датчик дождя, датчик влажности, внутреннее зеркало с автоматическим затемнением
  63	10A Европа: адаптивный круиз-контроль
  64	Резерв
  65	10A Выпуск защелки с задней дверью
  66	20A Дверная блокировка водителя, двойная блокировка
  67	7. 5A Infotainment Display, Syncule Dombure, Syncule, GPS. 68	15A блокировка электрической рулевой колонны
  69	5A приборной кластер
  70	20A Central Locking
  71		. , двухзонный климат-контроль
  72	7.5A Steering wheel module
  73	5 / 7.5A Diagnostic connector, battery of the anti-theft alarm siren
  74	15A High beam headlights
  75	15A передний туман Light
  76	10A0048
  79	.
  82	20A Стеклянная насос шайба
  83	20A Центральная блокировка
  84	20A Дверь драйвера, дверь Двойной блокировка
  20A. 0237 85	7.5A Радио, навигация, выключатель срабатывания подушки безопасности пассажира, выключатель обогрева сидений, стояночный отопитель, блок управления отопителем (механический кондиционер), автономный отопитель, люк в крыше, датчик качества воздуха, датчик температуры и влажности автомобиля, контроль качества напряжения, передняя камера
  86	10A Блок управления системой подушек безопасности и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
  87	15A Heated steering wheel
  88	25A Voltage quality module
  89	–

  The fuse number 61, 20A, is responsible for the cigarette lighter.

  Моторный отсек

  Пример компоновки блока

  Монтажная коробка

  Расположена с левой стороны моторного отсека и закрыта защитной крышкой, на обратной стороне которой будет нанесена действующая блок-схема.

  Диаграмма

  Обозначение

  9 19361

  10048

  8

  7	40.	10	40А Электродвигатель отопителя
  11	30А Модуль качества напряжения, Система Старт-стоп
  12	Реле управления двигателем 30А0048
  13	30A РЕЛЕР Стартера
  14	. Обогрев ветрового стекла (слева) 20 А Датчик аккумуляторной батареи
  17	20 А Дополнительный обогреватель
  18	20 А Стеклоочиститель
  5A ABS, ESP
  20	15A Sound Signal
  21	5A Переключатель тормоза
  22	15ANITIONSITING
  22	15ANITION
  22	15ANITIONITING
  22	15ANITIONITING
  22	157 15A. реле, выключатель освещения
  24	20A Розетка задняя 5A Обогрев ветрового стекла (правая сторона)
  25	10A Зеркала с электроприводом	26	15/20 / 25A Блок управления трансмиссией
  27	15A Compressor Compressor Compressor
  28	5A Sensor Sensor, задняя камера, адаптивная Cruise Control 10A View View View Camera Camerision Corning.
  29	.0048
  32	10A Exhaust Gas Recirculation Valve, Swirl Control Valves, Heated Exhaust Gas Oxygen Sensor (Engine Control Systems), Fan ECM Relay (Coil)
  33	10A Ignition coils
  34	10A Форсунки, насос системы охлаждения, клапан продувки адсорбера
  35	5 / 15A Активные жалюзи радиатора, Топливный фильтр с подогревом (дизельные двигатели), Датчик воды в топливе, ЭБУ, катушки зажигания
  36	10A Блок управления двигателем 5A. , блок управления коробкой передач
  39	5A Блок управления фарами 15A Сиденье водителя с электроприводом
  40	5A Усилитель руля
  41	20A Body electronics unit
  42	15A Rear wiper
  43	15A Headlight range control, adaptive lighting
  44	5A Adaptive cruise control
  45	10A Форсунки стеклоомывателя с подогревом 15A Сиденье пассажира с электроприводом
  46	25A Передние электрические стеклоподъемники или Вентилятор охлаждения
  47	7,5A Обогрев зеркал
  48	15А Дизельный фильтр дымовых газов испаритель 5А Электрозеркала

  За дополнительные розетки также могут отвечать предохранители 24 и 37 на 20А.

  Relay

  R1	Intercooler fan
  R2	Sound signal
  R3	Diesel flue gas filter evaporator or 14-18: Heated windscreen
  R4	Reserve
  R5	Rear wiper
  R6	Cooling fan
  R7	Heated windshield
  R8	Cooling fan
  R9	Headlight washers
  R10	Вентилятор охлаждения, стартер
  R11	Муфта компрессора кондиционера
  R12 80048 R13 Heater motor R14 The engine control unit R15 Starter, Heated rear window R16 Ignition Power fuse box Он выполнен в виде плавких вставок большой мощности и расположен в крышке аккумуляторного отсека. Схема Назначение F1 (80А) Блок управления ГУР F2 (150A) Стартер F3 (100A) F4 (50A) Многофункциональный модуль управления F5 (80A) Дополнительный обогреватель F6 (70A) F7 – F7 (управление вентилятором охлаждения) 9 блок F9 (50A) Многофункциональный блок управления F10 (60A) Блок управления свечами накаливания Багажный отсек Расположен за кожухом или защитной крышкой. Фото для примера Диаграмма Assignment 9001 700 -й системы. 696 9646 1 5A Coil Relay 2 10A Vehicle Keyless System Module 3 5A Door handles in vehicles with a keyless entry system 4 25A Дверной модуль (передний левый) (стеклоподъемник, центральный замок, электроскладывающиеся зеркала, подогрев зеркал) 5 25A Дверной модуль (передний правый) (электростеклоподъемник, центральный замок, электроскладывающиеся зеркала, подогрев зеркал) ) 6 25A Дверной модуль (задний слева) (окно питания) 7 25A Дверной модуль (заднее справа) (Окно Силовой) 8 10A 10A. Сирена 9 25A сиденье водителя.0051 12 10A Air conditioning system module (with start and stop module) 13 5A Instrument cluster (with start and stop module) 14 7.5A Display of the infotainment system, GPS module (with start and stop module) 15 15A Audio system (with start and stop module) 16 – 17 – 18 – 19 – 20 – 21 – 22 – 23 25A Audio amplifier 24 30A Загрязненное заднее стекло 25 20A в разделе багажного отделения 26 40A Module Module 40A. 0046 27 — 28 40A Модуль трейлера 29 5A Мониторинг для не заведенных зон, 5A Parking aid module 31 – 32 – 33 15A Rear wiper relay 34 15A Heated driver’s seat 35 15A Heated passenger seat 36 – 37 5A Luke 38 – 39 – 40 – 41 5A Sliding towing device 42 – 43 – 44 10A Power Mirrors 45 7. 5A Mireed Mirrors 46 5A Мониторинг для мониторинга для мониторинга для мониторинга. Система запуска двигателя / остановки) Реле R1 EGNITION LOCK R2 Окружение задняя окно Окружение Отраживаемого задних окна 0237 R3 Rear wiper R4 – R5 Anti-theft alarm siren R6 Auxiliary relay   We have posted a video on our YouTube канал. Смотрите и подписывайтесь. Если у вас есть вопросы, задавайте их в комментариях. Предохранители и реле Ford Focus 3 Форд Фокус третьего поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах в кузовах седан, хэтчбек и универсал и поставлялся на рынки более 122 страны, включая Россию. Данная модель прошла рестайлинг в 2014 году. В нашем материале мы покажем, где находятся блоки предохранителей и реле Форд Фокус 3 поколения, их описание с блок-схемами и фото. Отдельно выделим предохранитель, отвечающий за прикуриватель. Также покажем общее расположение всех электронных блоков управления. Назначение предохранителей может отличаться от указанного и зависит от года выпуска, комплектации и страны поставки Форд Фокус 3. А если поколение модели не подходит, изучите другие описания: Фокус 1 и Фокус 2. Устройство блока На этой схеме показано общее расположение всех электронных блоков управления в Ford Focus0047 Электронный блок управления ABS
  Два	Электронный кондиционер
  3	Противорученный рог — правая сторона Trunk
  4	Audio Control Untic аккумулятор
  6	Диагностический разъем (DLC)
  7	Блок управления DC/DC преобразователем
  8	Электрический блок управления 9 двери водителя0048
  	Задняя левая ящик для электрического управления левой дверью
  10	Пассажирская дверь Электрическая управляющая блок
  11	Задняя дверь Электрическая управляющая блок
  Задняя дверь Электрическая управляющая блок
  Задняя дверь Электрическая управляющая блок
  Задняя дверная дверь Электрическая управляющая блок
  Задняя правая дверь Электрическая управляем ECM) — за облицовкой левой колесной арки
  тринадцать	Блок управления электродвигателем вентилятора системы охлаждения
  14	Блок управления заслонкой радиатора системы охлаждения
  fifteen	Fuse / relay box, engine compartment 1
  sixteen	Fuse / relay box, engine compartment 2
  17	Fuse/Relay Box, Instrument Panel
  18	Блок предохранителей/реле, багажное отделение — багажное отделение, левая сторона
  ночь	Блок управления предпусковым подогревом — за аркой левого колеса
  двадцать	headlight control unit
  twenty-one	Heater blower motor resistor — near blower motor
  22	Beep 1
  23	Beep 2
  24	Ignition lock control unit
  25	Блок управления интерфейсом комбинации приборов
  26	Блок управления комбинации приборов
  27	блок дистанционного управления двигателем	0048
  28	Блок управления системой удержания в полосе

  Ford Focus 3 имеет 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажнике.

  Блок в салоне

  Расположен под приборной панелью, со стороны пассажира, за бардачком, закрыт накладкой.

  Фото — пример

  схема

  расшифровка

  56	20A fuel pump
  57	Reservation
  58	Reservation
  59	5A passive anti-theft transceiver system
  60	10A Interior lighting, блок управления двери водителя, освещение перчаточного ящика, фоновое освещение, блок управления крышей, люком
  61	20A Прикуриватель, задняя розетка
  62	5A Rain sensor, humidity sensor, anti-dazzle interior mirror
  63	10A Europe: adaptive cruise control system
  64	Reservation
  sixty five	10A Electric rear door защелка
  66	20A Замок двери водителя, двойной замок
  67	7,5A Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC	0046	68	15A Electric steering column lock
  69	Instrument panel 5A
  70	20A central locking
  71	7,5 / 10A Air conditioning system, heater control unit ( механический кондиционер), двухзонный климат-контроль
  72	Модуль маховика 7,5A
  73	Диагностический разъем батареи противоугонной сирены 5/7,5 A
  74	15A high beam headlights
  75	15A front fog lights
  76	Reversing lights 10A
  77	20A Windshield washer, rear window washer
  78	5A Замок зажигания, кнопка запуска, бесключевой доступ/запуск
  79	15A Сигнализация, аудиосистема, навигация, DVD-плеер, выключатель дверного замка
  80	20A Luke, awning
  81	5A Indoor sensor, RF radio
  82	Windshield washer pump 20A
  83	20A central locking
  84	20A Отпирание двери водителя, двойной замок
  85	Радио 7. 5A, навигация, переключатель срабатывания подушки безопасности пассажира, переключатель обогрева сиденья, стояночный обогреватель, блок управления отопителем (механический кондиционер), дополнительный обогреватель, люк в крыше, датчик качества воздуха , Датчик температуры и влажности автомобиля, Контроль качества напряжения, Фронтальная камера
  86	10A модуль управления подушкой безопасности и ремнями безопасности, система распознавания пассажиров, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
  87	15A Опный руловый колес Модуль качества напряжения 25А
  89	—

  Предохранитель №61 на 20А отвечает за прикуриватель.

  Блоки под капотом

  Пример конструкции блока

  Блок монтажный

  Расположен с левой стороны моторного отсека и закрыт защитным кожухом, на обратной стороне которого будет приведена текущая блок-схема применяемый.

  Фото — Схема

  Обозначение предохранителей

  .0048

  3

  7	40A ABS ESP
  8	ESP 30A
  	30A
  10	Heater motor 40A
  11	30A Voltage quality module Start-stop system
  12	30A EGR valve engine control unit relay
  thirteen	Start relay 30A
  14	40A Обогрев ветрового стекла (правая сторона) 25A Электропривод заднего стекла
  пятнадцать	25A Вентилятор охлаждения, блок управления коробкой передач
  Шестнадцать	40A Огребное ветровое стекло (слева).	Звуковой сигнал 15A
  двадцать один	5A Выключатель стоп-сигналов
  22	15A Система контроля аккумуляторной батареи 5A Помощь при парковке

  60048
  6

  5A катушки реле, выключатель освещения
  24	20A задний ролик 5A Нагретый ветровый стек
  27	15A Муфта компрессора кондиционера
  28	5A Датчик массового расхода воздуха, камера заднего вида, адаптивный круиз-контроль 10A Камера заднего вида, предупреждение о лобовом столкновении
  29	20A Шайба 10A 10A камера заднего вида, система предупреждения о столкновении
  	5A управление двигателем
  31	. 32	10A Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, подогрев датчика кислорода в отработавших газах (управление двигателем), реле ECM (катушка)
  33	Катушки зажигания 10A
  3. 4	10A Форсунки, насос охлаждающей жидкости, клапан продувки картриджа
  35	5/15A Активные жалюзи радиатора, подогрев топливного фильтра (дизели), датчик воды в топливе, блок управления двигателем, катушки зажигания
  36	10А Блок управления двигателем 5А Активные жалюзи радиатора
  37	5А АБС 15А Дневные ходовые огни, блок управления фарами 20А Дополнительный разъем на панели приборов
  0047 38	15A Engine control unit, transmission control unit
  39	5A Headlight control unit 15A Power driver’s seat
  40	5A Power steering
  41	20A Body electronics
  42	15A Задний стеклоочиститель
  43	15A Корректор фар, адаптивное освещение
  44	5A Адаптивный круиз-контроль0048
  Четыре пять	10a соплана на ветровом стекле с подогревом. Дизельный фильтр дымовых газов испаритель 5А Электрозеркала

  Предохранители 24 и 37 на 20А также могут отвечать за дополнительные розетки.

  Реле

  53

  Выполнен в виде мощных плавких вставок и расположен в крышке аккумуляторного отсека.

  Схема

  Цель

  • F1 (80A) Блок управления рулевым управлением руля
  • Стартер F2 (150A
  • F3 (100A)
  • F4 (50A) Multifup Control Box

  9007 F5 (80A) (50A).

  • F6(70A)
  • F7 —
  • F8 (50A) Блок управления двигателем вентилятора охлаждения
  • F9 (50A) Многофункциональный блок управления
  • F10 (60А) Блок управления свечами накаливания

  Блок в багажнике

  Находится за кожухом или защитной крышкой.

  Photo — example

  scheme

  Description

  R1	intercooler fan
  R2	Sound signal
  R3	Diesel smoke filter evaporator o 14-18: Heated windshield
  R4	Reservation
  R5	Задний стеклоочиститель
  R6	FUN
  R7	Отопление ветрового стекла
  R8	FUN
  	FUN
  	FUN
  	FUN
  0047 R9	headlight washer
  R10	Cooling fan, starter
  R11	A / C Compressor Clutch
  R12	Fun
  R13	Heater engine
  R14	Блок управления двигателем
  R15	Стартер, обогрев заднего стекла
  R16	В комплекте
  4 904

  а	Relay coils 5A
  two	10A car keyless system module
  3	5A Door handles on vehicles с системой доступа без ключа
  4	25A Дверной модуль (передний левый) (стеклоподъемники, центральный замок, зеркала с электроприводом складывания, зеркала с подогревом) heated mirrors)
  6	25A Door module (left rear) (power window)
  7	25A Door module (rear right) (power window)
  8	10A Europe: security сирена
  	25A сиденье электро водителя. 12	10A Модуль кондиционирования воздуха (с модулем старт-стоп)
  тринадцать	Комбинация приборов 5A (с модулем старт-стоп)
  14	7,5A Модуль GPS-информации Start стоп-модуль)
  fifteen	Audio system 15A (with start-stop module)
  sixteen	—
  17	—
  18	—
  night	—
  Двадцать	—
  Двадцать один	—
  22	—
  23	25A 25A AUDIO
  23	25A 25A 25A 25A AUDIO
  23	25A 25A0046	24	30A rear window heating
  25	20A socket in the trunk
  26	Trailer module 40A
  27	—
  28	Trailer module 40A
  29	5A Монитор слепых зон, система предупреждения о выходе из полосы движения, система Active City Stop, камера заднего вида
  тридцать	Модуль помощи при парковке 5A
  31	—
  32	—
  33	15A Rear wiper relay
  3. 4	15A heated driver’s seat
  35	15A passenger seat heating
  36	—
  37	5A Luke
  38	—
  39	—
  40	—
  41	5A retractable drawbar
  42	—
  43	—
  44	Electric mirrors 10A
  Four five	7.5 A Зеркала с подогревом
  46	5A Система контроля слепых зон, система контроля разметки, камера заднего вида (с системой запуска/остановки двигателя)
  Реле
  R1	power lock
  R2	Rear window defogger
  R3	Rear wiper
  R4	—
  R5	alarm siren
  R6	Вспомогательное реле

  Руководство по эксплуатации Ford Focus 3

  Нужна дополнительная информация по ремонту и техническому обслуживанию Ford Focus 3? Прочтите эту инструкцию: «скачать».
