Как проверить ДМРВ на Газели 405 двигатель и датчик кислорода (лямбда-зонд): неполадки и ремонт
30.03.202216 221 11 3 ГАЗ Газель
Автор:Иван Баранов
Для обеспечения правильной работоспособности современные автомобильные двигатели оснащаются множеством различных устройств и контроллеров. Если какой-то из элементов не может нормально работать, это может отразиться на функциональности силового агрегата в целом. Для чего используются и как проверить ДМРВ на Газели и лямбда-зонд? Об этом мы расскажем ниже.
Содержание
- 1 Характеристика и особенности ДМРВ
- 2 Возможные неисправности контроллера и способы их устранения
- 3 Проверка регулятора на работоспособность
- 3.1 Фотогалерея «Проверяем самостоятельно ДМРВ»
- 4 Описание датчика кислорода
- 5 Возможные неисправности контроллера
- 6 Проверка регулятора на работоспособность
- 7 Видео «Особенности диагностики кислородного датчика»
[ Раскрыть]
[ Скрыть]
Характеристика и особенности ДМРВ
Датчик массового расхода воздуха относится к элементам термоанемометрического вида. Он используется для измерения объема воздушного потока, поступающего в мотор, что позволяет определить нужный объем топлива для впрыска. Устройство монтируется между воздушным фильтром и дроссельной магистралью.
Основная задача датчика заключается в поддержании на определенном уровне температуры термозависимого чувствительного компонента. В частности, имеется в виду терморезистор, выполненном в виде платино-иридиевой нити. Более современные устройства считаются пленочными, поскольку в них вместо нити в качестве чувствительного элемента используется нить.

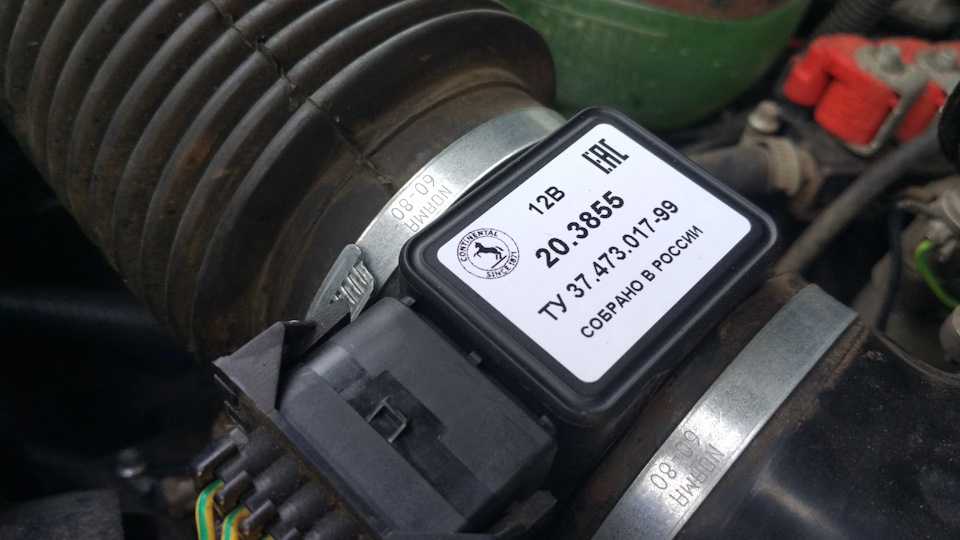

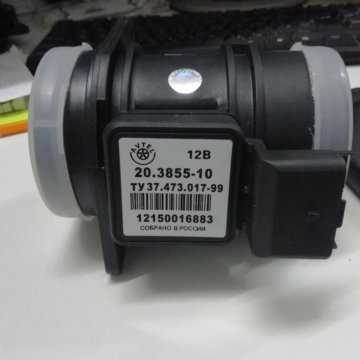

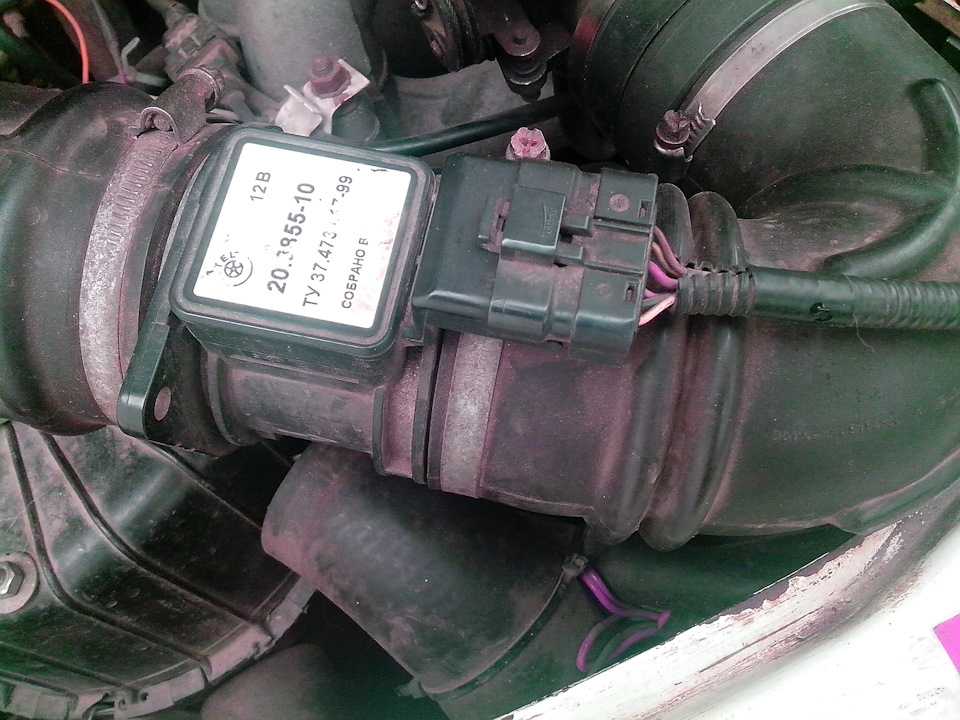

ДМРВ для автомобиля Газель
Этот элемент должен прогреваться до установленной температуры, которая должна быть выше температуры окружающей среды. Воздушный поток, который проходит через нить, в любом случае влияет на рассеивание теплового объема. Чем больший объем воздуха будет поступать в систему, тем лучшим будет охлаждение и ниже температурный режим. В конечном итоге уровень сопротивления или температуры на нити начинает меняться и для того, чтобы вернуть его в прежнее состояние, через устройство начинает проходить ток. Кстати, ток можно использовать для определения поступающего объема воздуха, но фактически используется не ток, а именно напряжение.
Возможные неисправности контроллера и способы их устранения
В работе устройства может возникнуть несколько неисправностей:
- Поврежден чувствительный элемент датчика — пленка или нить. Как правило, такая проблема возникает из-за износа. Отремонтировать такой регулятор теоретически возможно, но по факту это может отнять много времени и сил. Поэтому многие автолюбители просто меняют ДМРВ.
- Засорился расходомер. Такая проблема обычно проявляется в результате длительной эксплуатации датчика. Засорение устройства, особенно при постоянно эксплуатации авто в городском режима — вполне нормальная ситуация. Проблему можно решить путем очистки расходомера или его замены.
- Еще одна неисправность — повреждение контактов или их окисление. Повреждением может произойти в результате долговременной работы расходомера в условиях вибраций, а окисление может быть вызвано высокой влажностью или той же длительной эксплуатацией. В любом случае, повреждение штекера можно попытаться отремонтировать, но если не выйдет, разъем всегда можно заменить. Что касается окисления, то такую проблему можно решить путем зачистки контактов. Для этого может использоваться железная строительная или зубная щетка.
- Повреждение проводки. Не совсем неисправность самого расходомера, но если на участке электроцепи произойдет обрыв, то устройство может перестать работать. Соответственно, это также отразится на работоспособности мотора (автор видео — канал Простое Мнение).
Какие симптомы позволяют определить неисправность расходомера:
- на приборке появился индикатор, свидетельствующий о необходимости проверки двигателя;
- автомобиль стал больше потреблять топлива;
- на холостых оборотах мотор работает нестабильно, сами обороты постоянно плавают;
- автомобилю требуется больше времени для набора скорости, динамика снижается;
- мощность мотора в целом стала более слабой;
- из-за неработающего расходомера водитель может столкнуться с трудностями запуска двигателя, в некоторых случаях его пуск вовсе не возможен.
Проверка регулятора на работоспособность
Диагностика расходомера осуществляется с помощью вольтметра:
- Сначала отключите аккумулятор. Подденьте отверткой пружинный фиксатор колодки, после чего разъедините штекер расходомера.
- С помощью отвертки ослабьте хомуты и демонтируйте их.
- Извлеките контроллер, затем на контакты его разъема установите отрезки полихлорвиниловой трубки.
- Установите в эти отрезки концы проводов, как показано на схеме, примерно на 7-8 мм. При подключении следует руководствоваться профилем торца штекера.
- Теперь вам нужно снять показания тестера, при этом переключатель устройства должен быть отключен. Если контроллер исправен, то уровень напряжения на его контактах 2 и 3 должен составлять около 1.3-1.4 вольта.
- Затем переключатель следует на короткое время включить, при этом опять проверяются показания тестера. Если устройство исправное, то значение напряжения на его контактах должно увеличиться до 8 вольт или в районе того. При этом вы заметите, что чувствительный элемент на устройстве (если это нить) разогрелся до красна. Если диагностика показала другие значения, то расходомер подлежит замене. Процедура сборки осуществляется в обратной последовательности.
Фотогалерея «Проверяем самостоятельно ДМРВ»
1. Схема подключения ДМРВ для диагностики 2. Электрическая схема подключения ДМРВ 3. Диагностика расходомера вольтметром
Описание датчика кислорода
Лямбда-зонд или кислородный датчик монтируется в выпускной системе Газели. Это устройство используется для замера объема кислорода в отработанных газах. По конструкции девайс оснащается встроенным нагревательным элементом, который позволяет быстро прогреть контроллер для обеспечения его нормальной работоспособности. Показания, которые снимает лямбда-зонд, используются для корректировки подачи топлива, проверки состояния мотора, а также системы нейтрализации отработанных газов.
Возможные неисправности контроллера
О неисправностях устройства могут сообщить следующие ошибки:
- Р0131, Р0132. Эти ошибки говорят и слишком низком или очень высоком уровне сигнала с датчика кислорода.
- Р0134. Блок управления не зафиксировал активность лямбда-зонда.
- Р0135. Такая ошибка может свидетельствовать об обрыве электроцепи подключения датчика, а также возможном замыкании на питание либо землю.
- Р0133. Слишком медленный отклик контроллера.
- Р0137, Р0138. Очень низкий или высокий сигнал со второго лямбда-зонда.
- Р0141. Неисправность также касается второго кислородного датчика, в данном случае речь идет об обрыве цепи либо замыкании (автор видео — канал Lty D).
Проверка регулятора на работоспособность
Диагностика кислородного датчика осуществляется так:
- Сначала устройство нужно осмотреть. Если визуальная диагностика позволила определить дефекты девайса, то скорей всего, именно повреждения стали причиной его выхода из строя. Если это так, то устройство меняется.
- Если ошибка показала обрыв цепи, то необходимо попытаться найти обрыв в проводке или повреждение электроцепи.
- Отсоедините устройство от разъема питания, выполните визуальную проверку обоих штекеров — самого датчика и цепи подключения. Если на разъемах имеются следы ржавчины или отложений, окислений, то их можно попытаться зачистить. В том случае, если следы сильные и не отчищаются или при зачистке вы повредили контакты, то их следует заменить.
- Если эти шаги не помогли вам выявить проблем, то для дальнейших действий вам потребуется тестер. Приготовьте мультиметр, подключите обратно датчик, запустите двигатель и прогрейте его до рабочей температуры, после чего заглушите.
- Затем кислородный контроллер нужно будет опять отключить от разъема, после чего он соединятся с тестером.
- Двигатель автомобиля опять запускается, теперь вам нужно сесть на место водителя и нажать на газ, чтобы увеличить обороты. Обороты должны держаться в районе 2500 в минуту.
- Посмотрите на экран мультиметра — если значение приблизилось к 0.9 Вт, это говорит о том, что лямбда-зонд в исправном состоянии, он не требует замены. В том случае, если показания не поднялись выше 0.8 Вт, это свидетельствует о необходимости замены регулятора. Тогда вам остается только демонтировать его и заменить на новый.
Загрузка …
Видео «Особенности диагностики кислородного датчика»
Нюансы, которые следует учитывать при проверке лямбда-зонда, описаны на видео ниже (автор ролика — канал AndRamons).
