Что будет если соединить две фазы между собой в трехфазной сети

Жилой фонд городов и посёлков представлен не только современными зданиями. Большинство домов построены 60-е или 70-е годы ХХ века, до ВОВ и даже до революции. Соответственно, электропроводка в этих сооружениях выполнена без маркировки кабелей и диспетчерских надписей.

Поэтому при ремонте или модернизации проводки есть опасность неправильного подключения кабелей. В некоторых ситуациях это не приведёт к аварии, но что будет, если соединить две фазы между собой?

Особенности работы трехфазной сети

Несмотря на то, что большая часть бытовых электроприборов подключаются к однофазной сети, электропитание многоквартирных жилых зданий осуществляется по трёхфазным воздушным или кабельным линиям с заземлённой нейтралью.

Такие сети разделяются на однофазные во вводном щитке в доме. Питание частных домов осуществляется по аналогичной схеме, но разделение трёхфазных сетей на однофазные производится в месте подключения вводного кабеля к магистральной линии.

Трёхфазная система электроснабжения жилых зданий используется для уменьшения тока и сечения кабелей при сохранении передаваемой мощности.

В промышленности такое питание позволяет применять трёхфазные электродвигатели, обладающие лучшими характеристиками по сравнению с однофазными.

Конструкция и работа трёхфазной электросети имеет ряд отличий от однофазной:

• Количество питающих проводов. Для работы этой системе необходимы 4 токоведущих жилы — 3 фазных и 1 нейтральная. В однофазной схеме используются только 2 провода — ноль и фаза.
• Разный ток в нейтральном проводнике. В однофазной сети он равен фазному, а в трёхфазной по нему протекает уравнительный ток. При равномерном распределении нагрузки по фазам этот ток отсутствует.
• Уменьшенное падение напряжения в проводах. В однофазной схеме для расчёта потерь учитывается двойное расстояние до источника питания, в трёхфазной сети ток, протекающий по нейтральному проводу и потери меньше, чем в фазном.

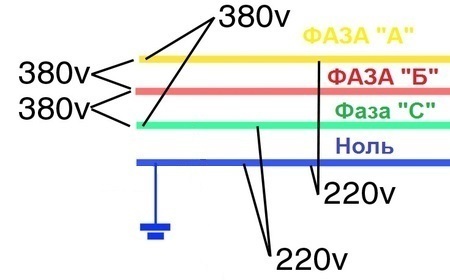

Какое напряжение между фазами

В трёхфазной системе электроснабжения существуют два вида напряжений:

• Линейное. Измеряется между двумя фазами в трехфазной сети (линиями L1, L2 или L3). Обозначается Uл.
• Фазное. Между фазой L и нейтралью N. В формулах это напряжение обозначается Uф.

Согласно нормам, действующим с середины 60-х до 1993г, оно должно составлять 380 и 220В соответственно. Согласно ГОСТу 29322-92 (МЭК 38-83), введённому в действие 01.01.1993г. линейное напряжение составляет 400В, а фазное 230В.

По нормам этого документа допускаются отклонения от этих параметров, поэтому показания вольтметра могут колебаться от -10% до +10% от номинальных значений.

На самом деле напряжение в сети намного выше. В розетке имеется не постоянное, а переменное напряжение синусоидальной формы, и вольтметр измеряет действующее значение напряжения, которое в √2 меньше пикового значения.

Для расчёта мощности электроприборов достаточно знать именно действующее, но при определении параметров конденсаторов и изоляции необходимо учитывать пиковые величины, составляющие Uпф=325В и Uпл=566В.

Что будет при неправильном соединении проводов

Вопрос «можно ли соединить две фазы» в рамках данной статьи рассматривает аспект соединения подходящих проводов между собой напрямую, без использования дополнительных элементов. Результат этих действий зависит от того, какие именно кабеля были соединены неправильно.

Соединение двух фаз между собой

В трёхфазной сети используются три разных фаза, обозначающиеся А, В и С или L1, L2 и L3, поэтому, что будет, если соединить две фазы между собой зависит от того, какие именно замыкаются фазы:

1. Соединение одноимённых (одинаковых) фаз. Фактически, это параллельное соединение двух автоматических выключателей. Приведёт к повышению тока срабатывания защиты и некорректной работе УЗО и дифавтоматов. В некоторых случаях, например, в панельных домах, в которых в одной переходной коробке находятся провода разных квартир, может неправильно работать прибор учёта электроэнергии.

1. Подключение друг к другу разноимённых (разных) фаз. Такое соединение двух фаз между собой является аварийным режимом и приведёт к отключению одного из автоматических выключателей, причёт сработает автомат с меньшей уставкой.

Единственным условно-допустимым случаем замыкания двух фаз является включение двух и более одинаковых автоматов в параллельную работу. Это повысит ток уставки, но рекомендовать такую сборку для использования нельзя из-за нестабильных параметров конструкции.

Что будет если соединить фазу и ноль

Прямое соединение нулевого и фазного проводников — это режим короткого замыкания. В этом случае происходит срабатывание электромагнитной защиты автоматического выключателя, установленного в фазном проводе выше места подключения.

Что будет если соединить фазу и землю

Такое соединение аналогично подключению фаза-ноль, однако в этом случае вместо отключения автоматического выключателя может сработать УЗО или дифференциальный автомат. Это связано с нарушением равенства токов в фазном и нулевом проводниках.

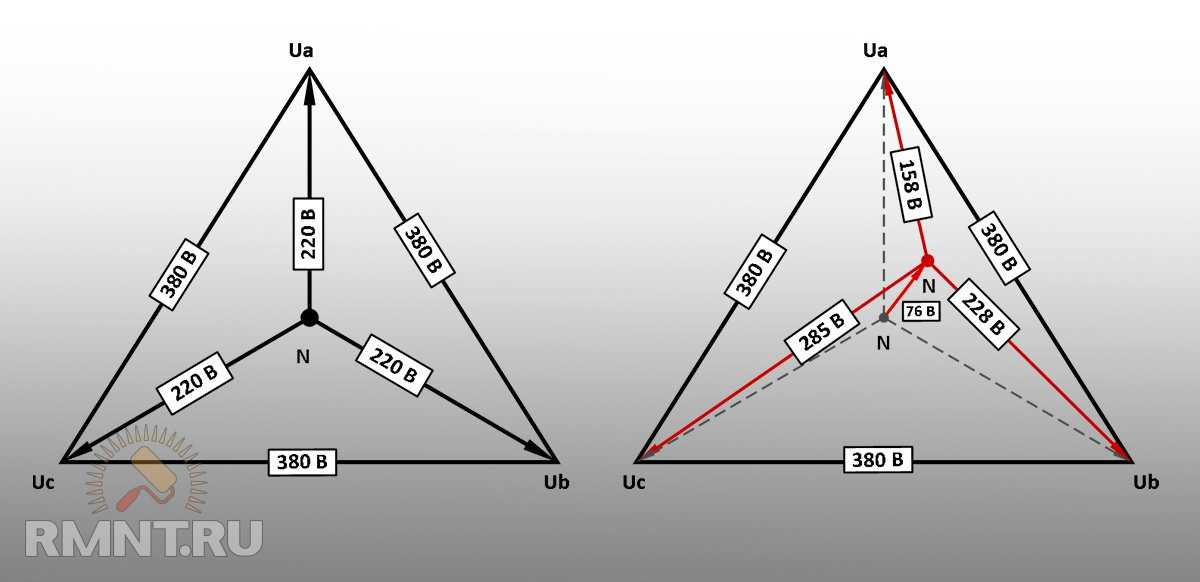

Обрыв нуля в трехфазной сети

Питание потребителей в трёхфазной сети осуществляется по четырёх- или пятипроводной схеме — 3 фазных провода и нейтраль. В системе электроснабжения TN-S к ним может быть добавлен заземляющий провод.

Большинство бытовых потребителей подключаются только к одному из фазных проводов и к нулевому проводнику. Для уменьшения нагрузки и тока, протекающего по проводам, разные квартиры и частные дома подключаются к различным фазам и запитаны по схеме «звезда с нейтралью».

Нулевой проводник в этой системе необходим для обеспечения постоянного напряжения в однофазной розетке. Свою функцию он выполняет за счёт протекания по кабелю уравнительных токов.

При обрыве нулевого проводника однофазные потребители оказываются соединёнными по схеме «звезда без нейтрали».

Отсутствие уравнительных токов приводит к колебаниям напряжения в розетке в диапазоне 0-380В, причем, чем больше мощность включённых электроприборов, тем ниже напряжение.

Такой режим является опасным для электроприборов и для защиты от подобных ситуаций необходима установка реле напряжения РН. Это устройство перед включением и во время работы проверяет параметры сети и при выходе напряжения за допустимые пределы отключает линию.

Почему в розетке появляется две фазы

В некоторых случаях при проверке наличия напряжения индикаторной отвёрткой инструмент вместо ноля и фазы показывает наличие на клеммах розетки двух фаз.

Это могут быть две одинаковые или две разные фазы. Основной причиной этого явления является обрыв нулевого провода, приводящий к разным результатам в зависимости от того, где именно произошло нарушение контакта.

Более точно можно определить место обрыва можно при использовании вольтметра или индикатора типа «Контакт», показывающего не только наличие напряжения, но и, хотя бы приблизительно, его величину:

• Обрыв ноля в квартирной электропроводке. В этом случае на клеммах розетки появляются две одноимённые фазы. Одна из них приходит непосредственно с автоматического выключателя, а вторая через включённую лампочку или другой электроприбор. Вольтметр покажет отсутствие напряжения в розетке, а индикатор — короткое замыкание.
• Установка однополюсного автомата в нулевом проводе. В некоторых домах отдельные линии к вводному автоматическому выключателю подключены через однополюсный автомат. При его отключении или срабатывании защиты в розетке появятся две одинаковые фазы. Напряжение между клеммами при этом отсутствует.
• Нарушение контакта в нулевом проводе между вводом в дом и подстанцией. При этом через нейтраль перестаёт идти уравнительный ток и при мощности электроприборов, подключённых к фазе, от которой питается квартира меньшей, чем на других фазах, на нулевой клемме появляется напряжение. В зависимости от распределения нагрузки оно может достигать 220В по отношению к заземлению и 380В по отношению ко второй клемме розетки, но даже небольшое напряжение в розетке указывает на обрыв нейтрали в подходящем кабеле.
• Замыкание фазного провода воздушной линии с нулевым. В этом случае возможны два варианта развития событий — срабатывание защитной аппаратуры на трансформаторной подстанции и отключение линии или отгорание ноля. Во втором случае в розетку придут не нулевой и фазный провода, а две разноимённых фазы и напряжение на клеммах составит 380В.

Вывод

Исходя из вышеизложенного на вопрос — что будет, если соединить две фазы между собой можно дать однозначный ответ. Такая ситуация даже если не приведёт к короткому замыканию и срабатыванию защиты, то в любом случае повлияет на её работу. Аналогичные последствия будут, если произвести подключение фаза-земля или фаза-ноль.

Исключением является соединение разных разноимённых фаз не напрямую, а через какие-либо электроприборы. В этом случае короткого замыкания не произойдёт, но это приведёт к выходу из строя включённых аппаратов из-за того, что вместо 220В на питание устройства будет подано 380В.
